Hướng Dẫn Toàn Diện Về van Cánh Bướm Mặt Bích: Cấu Tạo, Tiêu Chuẩn Kỹ Thuật và Cách Lựa Chọn Chuẩn Chuyên Gia

Vì sao van bướm mặt bích được sử dụng phổ biến?

Trong các hệ thống đường ống công nghiệp có đường kính lớn, việc lựa chọn van khóa không chỉ phụ thuộc vào khả năng đóng mở dòng chảy mà còn phải đảm bảo kết nối chắc chắn với đường ống, chịu được áp suất cao và thích ứng tốt với môi chất. Sự cố rò rỉ tại các điểm liên kết hoặc van vận hành kém hiệu quả sẽ gây tổn thất lớn cho toàn bộ dây chuyền.

Chính vì lý do này, van bướm mặt bích đã trở thành giải pháp ưu tiên hàng đầu, được ứng dụng rộng rãi trong các lĩnh vực trọng điểm:

• Hệ thống cấp thoát nước đô thị và khu công nghiệp.

• Hệ thống phòng cháy chữa cháy (PCCC) quy mô lớn.

• Hệ thống điều hòa không khí và thông gió (HVAC).

• Các nhà máy xử lý nước thải và sản xuất công nghiệp nặng.

Các ưu điểm nổi bật của dòng thiết bị này gồm có thiết kế gọn gàng, trọng lượng tương đối thấp so với các dòng van cổng truyền thống, thao tác đóng mở thuận tiện bằng tay quay hoặc bộ truyền động, kết nối mặt bích cực kỳ chắc chắn và khả năng đáp ứng hoàn hảo cho nhiều kích thước đường ống khác nhau.

Van cánh bướm mặt bích là gì?

Van cánh bướm mặt bích là loại van sử dụng một đĩa van dạng cánh bướm quay quanh trục để điều tiết hoặc đóng/mở dòng chảy, với hai đầu van được thiết kế để kết nối trực tiếp với đường ống thông qua các mặt bích tích hợp sẵn.

Để phân tích chi tiết, thuật ngữ “cánh bướm” chỉ hình dạng đĩa van nằm chắn ngay trong lòng đường ống, trong khi “mặt bích” mô tả kiểu kết nối cơ khí bằng bulông. Khi đĩa van quay song song với hướng di chuyển của dòng chảy, van ở trạng thái mở hoàn toàn; ngược lại, khi đĩa quay vuông góc, dòng chảy bị chặn lại tuyệt đối. Cần lưu ý rằng từ khóa butterfly valve hay "mặt bích" chỉ mô tả tiêu chuẩn kết nối và hình dáng, không phải là tên gọi của vật liệu chế tạo hay cơ chế vận hành độc quyền.

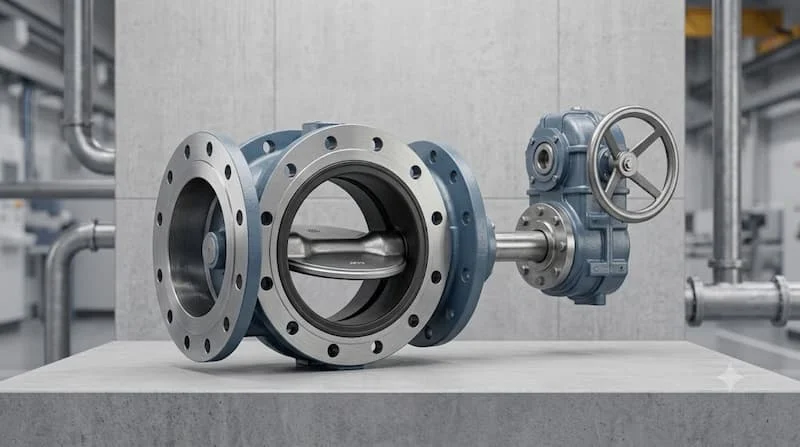

Cấu tạo van bướm mặt bích

Một sản phẩm tiêu chuẩn được cấu thành từ các bộ phận chính:

1. Thân van: Phần khung đúc chịu lực chính, ôm trọn toàn bộ áp lực hệ thống và chứa cơ cấu đĩa.

2. Đĩa van: Chi tiết tiếp xúc trực tiếp với môi chất, thường có hình cánh bướm xoay quanh trục.

3. Trục van: Thanh kim loại truyền chuyển động mô-men xoắn từ bộ phận vận hành đến đĩa van.

4. Gioăng làm kín (Seat): Thường làm bằng cao su (EPDM, NPT) hoặc PTFE, đảm bảo độ kín khít tuyệt đối khi van đóng.

5. Bộ phận vận hành: Có thể là tay gạt (cho cỡ nhỏ), hộp số tay quay (vô lăng), bộ truyền động điện hoặc bộ truyền động khí nén tự động.

6. Mặt bích kết nối: Được đúc liền hai đầu thân van, dùng để liên kết vững chắc với bích ống thông qua bu-lông và gioăng đệm.

Nguyên lý hoạt động của van bướm mặt bích

Nguyên lý vận hành của thiết bị diễn ra trực quan thông qua chuyển động quay:

• Khi mở van: Người vận hành quay vô lăng hộp số (hoặc cấp tín hiệu cho mô-tơ), làm đĩa van xoay về vị trí song song với dòng chảy, tạo ra tiết diện thông thoáng lớn cho môi chất đi qua.

• Khi đóng van: Đĩa van xoay góc 90 độ về vị trí vuông góc, ép chặt vào lớp gioăng làm kín để chặn đứng dòng chảy.

• Khi điều tiết dòng: Đĩa van được giữ cố định ở một góc trung gian theo yêu cầu để bóp lưu lượng.

Giải thích chuyên sâu: Van cánh bướm có cấu trúc cực kỳ gọn gàng vì cơ chế đóng mở dựa hoàn toàn vào chuyển động quay đồng tâm hoặc lệch tâm của đĩa quanh trục, thay vì phải dùng cơ cấu tịnh tiến cồng kềnh như van cổng. Tuy nhiên, nếu van chỉ được thiết kế chuyên dụng cho việc đóng/mở nhanh, bạn không nên mặc định dùng nó để điều tiết lưu lượng liên tục nhằm tránh làm mài mòn sớm lớp gioăng làm kín.

Các loại van bướm mặt bích phổ biến

Phân loại theo vật liệu cấu thành và phương thức vận hành giúp kỹ sư dễ dàng lựa chọn sản phẩm phù hợp với điều kiện thực tế:

• Van cánh bướm gang mặt bích: Rất phổ biến trong hệ thống nước sạch và HVAC nhờ chi phí hợp lý, độ bền cơ học cao và dải kích thước phong phú.

• Van cánh bướm inox mặt bích: Chuyên dùng cho các môi trường có tính ăn mòn cao, hóa chất hoặc hệ thống yêu cầu tiêu chuẩn vệ sinh khắt khe.

• Van cánh bướm thép: Đáp ứng tốt các ứng dụng công nghiệp nặng, áp suất cao hoặc nhiệt độ vận hành lớn.

Bên cạnh đó, xét theo bộ phận vận hành, van được chia thành loại dùng hộp số tay quay, điều khiển bằng điện hoặc truyền động khí nén.

Thông số kỹ thuật cần quan tâm khi chọn van

Để đảm bảo hiệu quả thương mại và kỹ thuật, các thông số sau phải được kiểm tra kỹ lưỡng trước khi đặt hàng:

• Đường kính danh nghĩa (DN): Phải tương thích tuyệt đối với đường ống, ví dụ DN50, DN80, DN100, DN150, DN200 đến các cỡ lớn như DN500, DN600...

• Áp suất danh định (PN/Class): Các mức phổ biến gồm PN10, PN16, PN25 hoặc tiêu chuẩn Class 150. Cần lưu ý rằng PN và Class không hoàn toàn tương đương nhau về giá trị chịu áp thực tế.

• Vật liệu seat (gioăng): Quyết định khả năng chịu nhiệt và tương thích hóa chất của van.

• Nhiệt độ làm việc: Đặc biệt lưu ý với hệ thống nước nóng, lò hơi hay môi chất nhiệt độ cao.

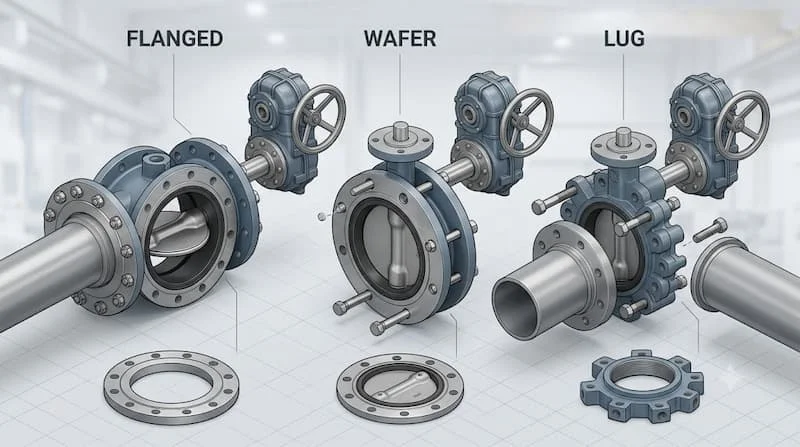

Van bướm mặt bích khác gì van wafer và lug?

Việc nhầm lẫn giữa ba cấu hình kết nối này là nguyên nhân hàng đầu dẫn đến việc không thể lắp đặt thực tế tại công trường.

Lời khuyên chuyên gia: Không có loại kết nối nào là tốt tuyệt đối. Lựa chọn phụ thuộc hoàn toàn vào tiêu chuẩn đường ống, không gian lắp đặt, mức áp suất và yêu cầu bảo trì định kỳ của nhà máy.

Tiêu chuẩn mặt bích và khả năng tương thích với đường ống

Một sai lầm kinh điển của người mới vào nghề là cho rằng: "Cứ cùng thông số DN100 thì van và mặt bích ống kiểu gì cũng lắp được với nhau". Trên thực tế, bạn bắt buộc phải đối chiếu chi tiết các thông số kỹ thuật sau:

• Hệ tiêu chuẩn chế tạo mặt bích: DIN (PN10/PN16), ANSI/ASME (Class 150), JIS (10K/20K), BS.

• Đường kính ngoài của mặt bích, đường kính vòng tâm lỗ bulông (PCD), số lượng lỗ bulông và đường kính lỗ bắt ốc.

• Kiểu bề mặt bích (mặt phẳng FF hay mặt có gờRaised Face).

Chỉ cần lệch một tiêu chuẩn nhỏ giữa bích ống và van butterfly valve, việc lắp đặt sẽ bất thành hoặc gây rò rỉ áp suất nghiêm trọng khi vận hành.

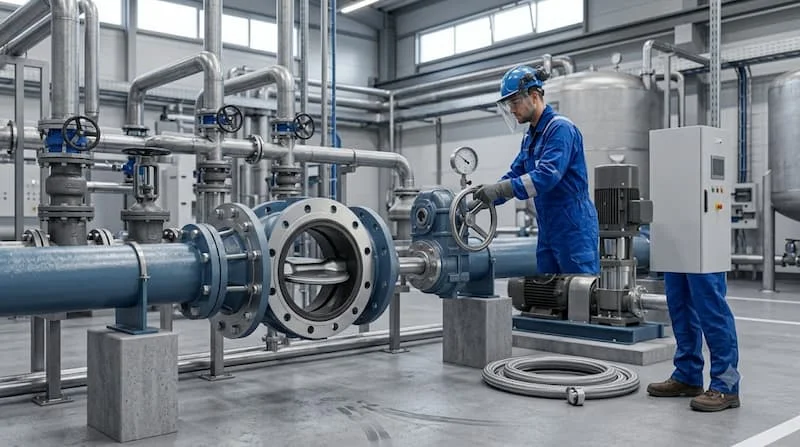

Van bướm mặt bích được sử dụng ở đâu?

Nhờ thiết kế tối ưu cho các đường kính ống lớn, dòng van này hiện diện trong hầu hết các hệ thống hạ tầng kỹ thuật:

• Hệ thống cấp nước sạch: Kiểm soát và phân phối lưu lượng dòng nước từ trạm bơm nguồn đến mạng lưới tiêu thụ.

• Hệ thống PCCC: Lắp đặt tại các tuyến ống chính phòng cháy, trạm bơm booster nhằm đảm bảo độ an toàn chịu lực cao.

• Hệ thống HVAC: Điều tiết dòng nước lạnh tuần hoàn trong các tòa nhà thương mại, nhà xưởng lớn.

• Nhà máy xử lý nước thải: Vận hành trơn tru trong môi trường có nhiều tạp chất nhờ kết cấu vững chắc.

• Đường ống công nghiệp: Phân phối hóa chất loãng, khí kỹ thuật hoặc nước làm mát trong các nhà máy sản xuất.

Những sai lầm thường gặp khi chọn và lắp đặt

• Sai lầm 1: Chỉ chọn van theo thông số DN: Bỏ qua tiêu chuẩn mặt bích dẫn đến lệch tâm lỗ bulông, không thể siết chặt.

• Sai lầm 2: Không kiểm tra áp suất PN/Class: Dùng van PN10 cho hệ thống có áp suất làm việc thực tế lên tới PN16 gây biến dạng thân van.

• Sai lầm 3: Chọn sai vật liệu gioăng và đĩa van: Gây ăn mòn nhanh chóng khi gặp môi chất hóa học hoặc nước có độ mặn cao.

• Sai lầm 4: Lắp đặt thiếu khoảng hở: Không chừa khoảng trống cho đĩa van quay hết biên độ 90 độ, làm cấn và gãy cánh bướm.

• Sai lầm 5: Siết bulông không đều tay: Tạo ứng suất cục bộ làm nứt mặt bích hoặc rò rỉ gioăng đệm.

• Sai lầm 6: Lạm dụng van cánh bướm để điều tiết lưu lượng liên tục ngoài thiết kế: Làm xói mòn và phá hủy lớp gioăng cao su làm kín sớm hơn thời hạn.

Cách chọn van bướm mặt bích phù hợp

• Bước 1: Xác định rõ môi chất sử dụng: Nước sạch, nước thải, nước nóng, hóa chất hay khí nén?

• Bước 2: Xác định đường kính danh nghĩa (DN): Đo đạc chính xác kích thước đường ống thực tế.

• Bước 3: Xác định áp suất làm việc: Đối chiếu với định mức PN hoặc Class của hệ thống.

• Bước 4: Xác định nhiệt độ vận hành: Kiểm tra giới hạn nhiệt độ của gioăng và thân van.

• Bước 5: Lựa chọn vật liệu tối ưu: Gang cầu, inox hay thép đúc kèm chất liệu gioăng phù hợp (EPDM, PTFE).

• Bước 6: Kiểm tra tiêu chuẩn mặt bích: Đảm bảo khớp hoàn toàn với tiêu chuẩn bích ống (DIN, JIS, ANSI...).

• Bước 7: Chọn kiểu vận hành: Tay quay vô lăng cơ học hay tích hợp mô-tơ điện, khí nén tự động.

Checklist trước khi lắp van bướm mặt bích

• Kiểm tra chính xác thông số DN của van và ống

• Kiểm tra cấp áp suất PN hoặc Class có đáp ứng hệ thống

• Xác nhận chuẩn mặt bích kết nối (JIS, DIN, ANSI)

• Kiểm tra vật liệu thân, đĩa và gioăng làm kín

• Đối chiếu nhiệt độ làm việc thực tế

• Xác định đúng loại môi chất chảy qua van

• Kiểm tra khoảng cách giữa hai mặt bích đường ống có đủ lắp

• Lắp đặt đầy đủ gioăng đệm cao su chính hãng giữa các mặt bích

• Sắp xếp bulông đều đặn và siết theo hình chéo góc đối xứng

• Kiểm tra kỹ để đảm bảo đĩa van mở hết biên độ không bị cạ cấn

• Kiểm tra hoạt động của hộp số hoặc bộ truyền động

• Tiến hành thử áp và vận hành thử nghiệm toàn tuyến trước khi bàn giao

Câu hỏi thường gặp về van bướm mặt bích

Van cánh bướm mặt bích là gì?

Đây là dòng van công nghiệp sử dụng đĩa dạng cánh bướm xoay 90 độ để đóng mở dòng chảy, với hai đầu thân van được đúc liền mặt bích để kết nối trực tiếp bằng bulông với đường ống.

Van bướm mặt bích có những kích thước nào?

Sản phẩm có dải kích thước rất rộng, bắt đầu từ các cỡ vừa như DN50, DN80, DN100 đến các đường kính siêu lớn phục vụ công nghiệp nặng như DN600, DN1000 tùy theo nhà sản xuất.

Van bướm mặt bích PN16 nghĩa là gì?

Ký hiệu PN16 biểu thị cấp áp suất danh nghĩa, cho phép van chịu được áp lực làm việc tối đa tương đương 16 bar ở điều kiện nhiệt độ thường. Tuy nhiên, áp lực thực tế còn phụ thuộc vào nhiệt độ dòng chảy và tiêu chuẩn vật liệu.

Van mặt bích có tốt hơn van wafer kẹp không?

Không có loại nào tốt tuyệt đối. Van mặt bích mang lại độ chắc chắn cao, chịu lực uốn tốt và phù hợp với áp lực lớn, trong khi van wafer ưu tiên sự gọn nhẹ và tiết kiệm không gian.

Làm sao để chọn đúng van cánh bướm mặt bích cho dự án?

Bạn cần xác định rõ 7 yếu tố cốt lõi: môi chất, kích thước DN, áp suất, nhiệt độ, vật liệu, tiêu chuẩn mặt bích kết nối và hình thức vận hành trước khi đưa ra quyết định mua hàng.

Chọn đúng van cánh bướm mặt bích để hệ thống vận hành ổn định

Tóm lại, việc ứng dụng van cánh bướm mặt bích mang lại giải pháp kiểm soát dòng chảy tối ưu, kết cấu gọn nhẹ và độ bền vững chắc cho các hệ thống đường ống công nghiệp cỡ lớn. Tuy nhiên, để đảm bảo hệ thống không xảy ra sự cố rò rỉ hay gián đoạn vận hành, bạn không thể chỉ dựa vào thông số DN đơn thuần mà bắt buộc phải kiểm soát đồng bộ các yếu tố về áp suất PN/Class, vật liệu, nhiệt độ môi chất và đặc biệt là tiêu chuẩn mặt bích kết nối.
