Van xăng dầu là gì? Phân loại, cấu tạo và cách chọn van phù hợp

Van xăng dầu và vai trò trong hệ thống nhiên liệu

Trong hệ thống chứa, vận chuyển và phân phối nhiên liệu, kiểm soát dòng chảy là yêu cầu bắt buộc. Van là thiết bị đảm nhận việc này, nhưng nhiệm vụ của van xăng/dầu không chỉ là đóng hoặc mở đường ống. Van còn phải làm kín ổn định và tương thích với môi chất mà nó tiếp xúc hằng ngày.

Một chiếc van không phù hợp có thể gây rò rỉ, giảm độ tin cậy của hệ thống và làm phát sinh nguy cơ mất an toàn. Vì vậy, khi chọn van đường ống xăng dầu hay van nhiên liệu nói chung, bạn cần xem xét đồng thời môi chất, áp suất, nhiệt độ, kích thước đường ống, vật liệu và kiểu kết nối.

Bài viết này giúp bạn hiểu van xăng/dầu là gì, có những loại nào và cách chọn đúng cho từng hệ thống cụ thể.

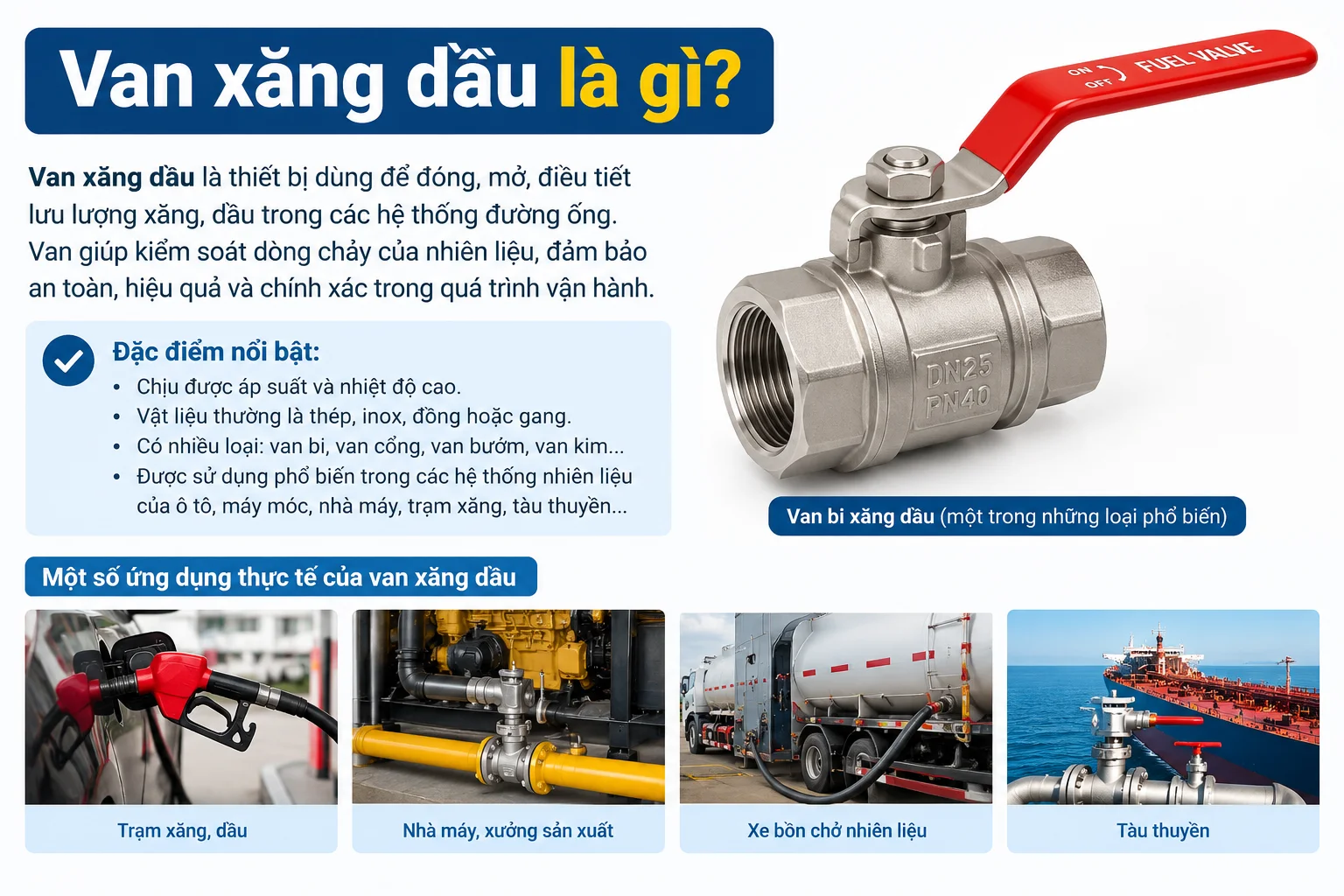

Van xăng dầu là gì?

Định nghĩa van xăng dầu

Van xăng dầu là thiết bị cơ khí được lắp trên đường ống hoặc thiết bị chứa để kiểm soát dòng chảy của xăng, dầu và một số loại nhiên liệu phù hợp. Tùy thiết kế, van có thể đóng/mở, điều tiết lưu lượng hoặc ngăn dòng chảy ngược.

Cách gọi "van xăng/dầu" khá rộng. Trên thực tế, đây có thể là van dầu, van xăng hoặc van nhiên liệu, tùy loại môi chất và vị trí lắp đặt.

Vai trò của van trong hệ thống

Van xăng/dầu đảm nhận nhiều vai trò trong một hệ thống nhiên liệu:

• Đóng/mở dòng chảy để cấp, xả hoặc cô lập từng đoạn đường ống.
• Điều tiết lưu lượng khi hệ thống cần.
• Ngăn dòng chảy ngược, bảo vệ bơm và thiết bị phía sau.
• Cô lập thiết bị để bảo trì mà không phải dừng toàn bộ hệ thống.

Van dùng cho nhiên liệu khác với van dùng cho nước ở một số điểm:

• Yêu cầu về độ kín cao hơn. Rò rỉ nhiên liệu gây thất thoát và còn kéo theo rủi ro cháy nổ.
• Vật liệu phải tương thích với môi chất. Xăng, dầu diesel hay dầu FO đều có thể làm hỏng một số loại vật liệu làm kín.
• Gioăng, seat và vật liệu làm kín đóng vai trò then chốt. Đây là các chi tiết tiếp xúc trực tiếp với nhiên liệu.

Lưu ý: Không phải loại van nào cũng dùng được cho mọi loại xăng dầu. Khả năng tương thích cần được kiểm tra theo vật liệu, môi chất và thông số của nhà sản xuất.

Cấu tạo và nguyên lý hoạt động của van xăng dầu

Cấu tạo cơ bản

Dù có nhiều kiểu thiết kế, phần lớn van xăng dầu gồm các bộ phận sau:

• Thân van: chịu áp lực và là khung của toàn bộ van.
• Bộ phận đóng/mở: bi, đĩa, cánh cổng hoặc đĩa van tùy loại.
• Trục van: truyền chuyển động từ tay vận hành đến bộ phận đóng/mở.
• Gioăng làm kín: ngăn nhiên liệu rò ra ngoài qua trục và các mối ghép.
• Seat/đệm van: tạo độ kín khi van ở vị trí đóng.
• Tay gạt hoặc bộ truyền động: vận hành bằng tay, khí nén hoặc điện.
• Đầu kết nối: nối van với đường ống bằng ren, mặt bích hoặc phương thức khác.

Nguyên lý hoạt động

Mỗi loại van vận hành theo một cách:

• Van bi: xoay viên bi có lỗ xuyên tâm. Lỗ thẳng hàng với đường ống thì van mở, xoay 90° thì van chặn dòng.
• Van bướm: đĩa van xoay quanh trục để mở, đóng hoặc điều chỉnh dòng chảy.
• Van cổng: cánh van di chuyển lên xuống, vuông góc với dòng chảy.
• Van một chiều: dùng chênh lệch áp suất để cho dòng đi theo một hướng và tự đóng khi có dòng ngược.

Với nhiên liệu, độ kín của van đặc biệt quan trọng, bởi rò rỉ không chỉ gây thất thoát mà còn tạo ra rủi ro về an toàn.

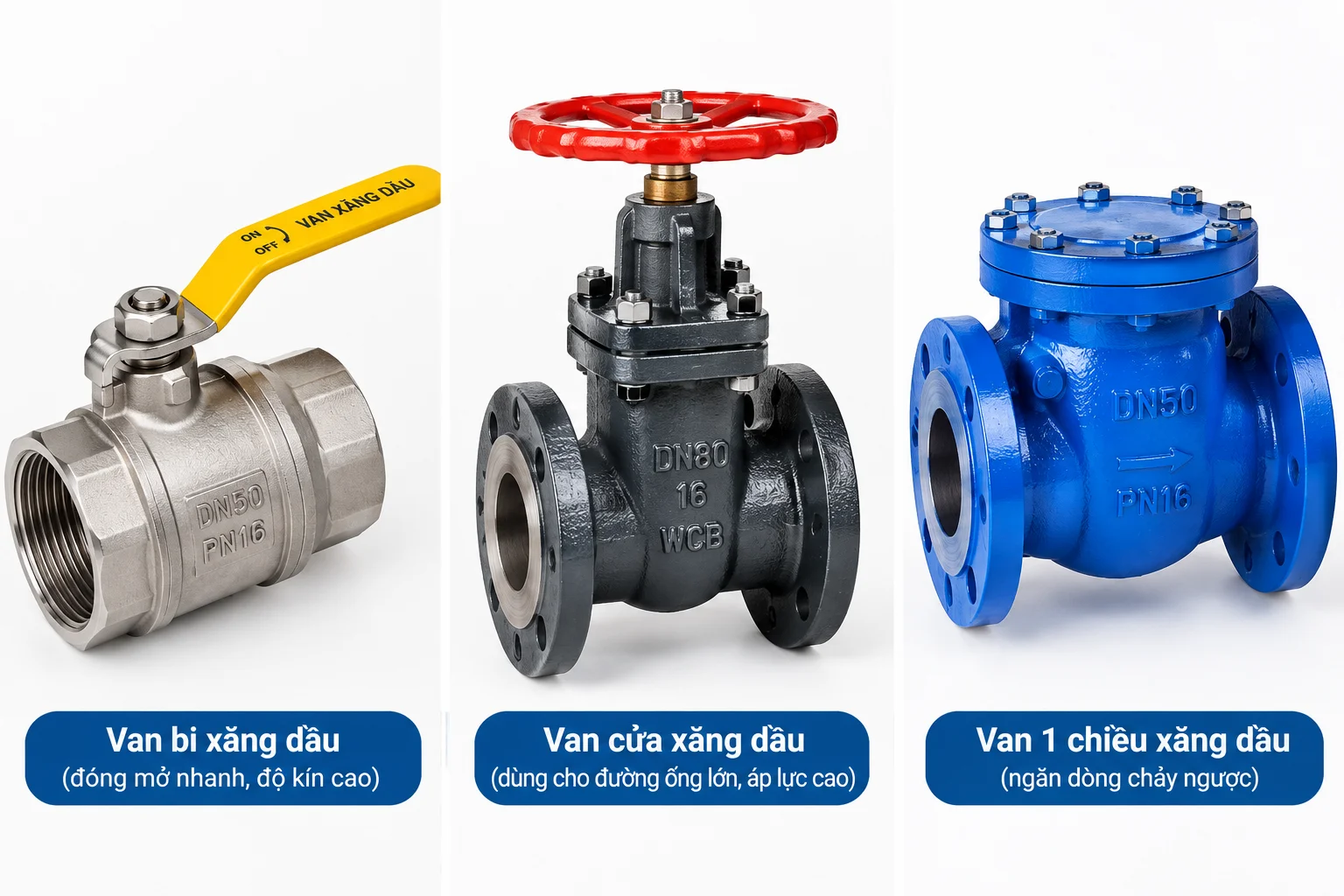

Các loại van xăng/dầu phổ biến hiện nay

Van bi xăng dầu

Van bi có cấu tạo đơn giản và đóng/mở nhanh, chỉ cần xoay tay gạt một phần tư vòng. Khi chọn đúng vật liệu, van cho độ kín tốt. Loại này phù hợp với những vị trí cần thao tác thường xuyên và có nhiều kiểu kết nối như ren, mặt bích hoặc kiểu khác tùy thiết kế.

Van bướm xăng dầu

Van bướm có kích thước gọn và trọng lượng tương đối nhẹ, nên phù hợp với đường ống kích thước lớn hoặc không gian lắp đặt hạn chế. Van có thể vận hành bằng tay gạt, hộp số hoặc bộ truyền động. Cần đặc biệt lưu ý vật liệu seat có tương thích với nhiên liệu hay không.

Van cổng cho hệ thống xăng dầu

Van cổng phù hợp với chức năng đóng/mở hoàn toàn. Khi mở hết, tổn thất áp suất thường thấp vì dòng chảy đi thẳng qua thân van. Tuy nhiên, van cổng không phải lựa chọn tối ưu để điều tiết liên tục nếu thiết kế không dành cho mục đích đó.

Van một chiều xăng dầu

Van một chiều ngăn dòng chảy ngược, thường được dùng trong hệ thống bơm và đường ống nhiên liệu để bảo vệ thiết bị. Khi chọn, cần xác định đúng hướng dòng chảy và áp suất mở van.

Van chuyên dụng cho nhiên liệu

Ngoài các dòng phổ thông, còn có các van thiết kế riêng cho từng hạng mục:

• Van dùng cho hệ thống bồn chứa.
• Van cho đường ống dẫn nhiên liệu.
• Van cho trạm cấp phát.
• Van điều khiển tự động.
• Van có yêu cầu đặc biệt về phòng cháy hoặc chống tĩnh điện, tùy ứng dụng.

Thông số kỹ thuật cần quan tâm khi chọn van xăng dầu

Kích thước DN

DN (đường kính danh nghĩa) thường gặp gồm DN15, DN20, DN25, DN40, DN50, DN80, DN100 và lớn hơn. Hãy chọn theo đường kính danh nghĩa của hệ thống, không chỉ nhìn kích thước bên ngoài của van.

Áp suất làm việc

Áp suất thường được ghi theo PN10, PN16, Class 150 hoặc tiêu chuẩn riêng của từng sản phẩm. Không nên chọn van chỉ dựa vào DN mà bỏ qua áp suất.

Vật liệu thân van

Các vật liệu thường gặp là đồng, gang, gang cầu, thép carbon, inox 304 và inox 316. Việc lựa chọn cần dựa trên môi chất và điều kiện vận hành thực tế.

Vật liệu gioăng và seat

Đây là thông số đặc biệt quan trọng. Các vật liệu thường được xem xét gồm:

• PTFE: kháng hóa chất tốt.
• NBR: thường được dùng với dầu và nhiên liệu gốc dầu mỏ.
• FKM/Viton: thường được cân nhắc cho xăng, dầu và điều kiện nhiệt độ cao hơn.
• EPDM: phổ biến trong hệ thống nước nhưng thường không phù hợp với sản phẩm gốc dầu mỏ, cần kiểm tra kỹ trước khi dùng.

Không phải mọi loại gioăng đều phù hợp với xăng dầu. Hãy đối chiếu bảng tương thích hóa chất của nhà sản xuất cho từng loại nhiên liệu cụ thể.

Kiểu kết nối

Các kiểu phổ biến là ren, mặt bích, hàn, hoặc clamp và kết nối chuyên dụng tùy hệ thống. Kiểu kết nối phải khớp với đường ống hiện hữu.

Nhiệt độ làm việc

Cần kiểm tra nhiệt độ tối đa và tối thiểu của cả thân van lẫn bộ phận làm kín. Điều này đặc biệt quan trọng với dầu FO hoặc những hệ thống nhiên liệu cần gia nhiệt.

Kiểu vận hành

Van có thể vận hành bằng tay gạt, tay quay, khí nén, điện hoặc bộ truyền động tự động. Với van tự động đặt trong khu vực có nguy cơ cháy nổ, cần xem xét thêm yêu cầu về thiết bị phòng nổ.

So sánh các loại van xăng dầu: nên chọn loại nào?

Không có loại van "tốt nhất" cho mọi hệ thống. Loại phù hợp phải được xác định dựa trên chức năng cần thực hiện, loại nhiên liệu, áp suất, nhiệt độ, kích thước đường ống và yêu cầu an toàn.

Van xăng dầu được sử dụng ở đâu?

Hệ thống bồn chứa nhiên liệu

Van xuất hiện ở đường cấp, đường xả, đường hút, các vị trí cô lập thiết bị và khu vực kết nối giữa bồn với đường ống.

Trạm xăng dầu

Tại trạm xăng dầu, van được dùng trên đường ống cấp nhiên liệu, hệ thống phân phối, thiết bị cấp phát và mọi vị trí cần kiểm soát dòng chảy.

Nhà máy và hệ thống công nghiệp

Van dùng cho hệ thống dầu nhiên liệu, đường cấp nhiên liệu cho lò hơi hoặc thiết bị, và các đường dầu trong dây chuyền sản xuất.

Hệ thống máy phát điện

Trong hệ thống máy phát điện, van được lắp trên đường cấp nhiên liệu, bồn dầu và đường hồi nhiên liệu.

Những sai lầm thường gặp khi chọn van xăng/dầu

Sai lầm 1: Chọn van chỉ theo kích thước. DN phù hợp nhưng áp suất hoặc vật liệu làm kín không đáp ứng vẫn có thể gây sự cố.

Sai lầm 2: Dùng van nước thông thường cho nhiên liệu. Không phải van nước nào cũng có vật liệu và thiết kế phù hợp với xăng dầu.

Sai lầm 3: Bỏ qua vật liệu gioăng. Gioăng tiếp xúc trực tiếp với môi chất, nên chọn sai vật liệu dễ dẫn đến trương nở, chai cứng và rò rỉ.

Sai lầm 4: Không xác định loại nhiên liệu. "Dầu" là khái niệm rộng. Dầu diesel, dầu nhiên liệu và dầu bôi trơn có đặc tính khác nhau.

Sai lầm 5: Không kiểm tra tiêu chuẩn và nguồn gốc. Với hệ thống nhiên liệu, nên ưu tiên sản phẩm có tài liệu kỹ thuật, thông số rõ ràng và nguồn gốc minh bạch.

Sai lầm 6: Chỉ quan tâm đến giá. Van giá thấp nhưng vật liệu, độ kín hoặc tuổi thọ không đạt có thể làm tăng chi phí vận hành và bảo trì về sau.

Cách chọn van xăng/dầu phù hợp

Bước 1: Xác định môi chất

Hệ thống của bạn dùng xăng, diesel, dầu DO, dầu FO hay loại nhiên liệu khác? Đây là thông tin đầu tiên và quan trọng nhất.

Bước 2: Xác định chức năng

Bạn cần van để đóng/mở, điều tiết, chống chảy ngược hay điều khiển tự động? Mỗi chức năng dẫn đến một dòng van khác nhau.

Bước 3: Xác định kích thước đường ống

Xác định DN và kiểu kết nối của đường ống hiện có để van lắp vừa mà không cần cải tạo nhiều.

Bước 4: Kiểm tra áp suất

Đối chiếu áp suất làm việc của hệ thống với áp suất định mức của van, và chừa biên độ an toàn hợp lý.

Bước 5: Kiểm tra nhiệt độ

Đặc biệt lưu ý với các hệ thống nhiên liệu làm việc ở nhiệt độ cao hoặc cần gia nhiệt.

Bước 6: Kiểm tra vật liệu

Kiểm tra lần lượt thân van, bi hoặc đĩa van, seat, gioăng và trục van. Mỗi chi tiết đều cần tương thích với nhiên liệu.

Bước 7: Kiểm tra tài liệu kỹ thuật

Ưu tiên sản phẩm có catalogue, datasheet, thông số áp suất/nhiệt độ, vật liệu rõ ràng và hướng dẫn lắp đặt, vận hành.

Checklist trước khi mua van xăng/dầu

• Đã xác định chính xác loại nhiên liệu.
• Đã xác định DN đường ống.
• Đã xác định áp suất làm việc.
• Đã xác định nhiệt độ làm việc.
• Đã kiểm tra vật liệu thân van.
• Đã kiểm tra vật liệu gioăng/seat.
• Đã xác định kiểu kết nối.
• Đã xác định phương thức vận hành.
• Đã kiểm tra yêu cầu an toàn của hệ thống.
• Đã đối chiếu catalogue/datasheet.
• Đã xác định nguồn gốc và nhà cung cấp.

Câu hỏi thường gặp về van xăng/dầu

Van xăng/dầu là gì?

Van xăng/dầu là thiết bị dùng để đóng/mở, kiểm soát hoặc ngăn dòng chảy của xăng, dầu và một số loại nhiên liệu phù hợp trong hệ thống đường ống hoặc thiết bị chứa.

Van bi có dùng cho xăng dầu được không?

Có thể, nếu model van được nhà sản xuất xác nhận phù hợp với loại nhiên liệu, áp suất, nhiệt độ và vật liệu làm kín của hệ thống.

Nên chọn van bi hay van bướm cho đường ống xăng dầu?

Điều này phụ thuộc vào DN, chức năng, không gian lắp đặt, áp suất và yêu cầu vận hành. Van bi thường phù hợp với đóng/mở nhanh, còn van bướm có lợi thế về kích thước và trọng lượng ở đường ống lớn.

Gioăng van xăng/dầu nên dùng vật liệu gì?

Không có vật liệu duy nhất phù hợp cho mọi trường hợp. Cần đối chiếu loại nhiên liệu, nhiệt độ, áp suất và bảng tương thích hóa chất của nhà sản xuất.

Cần cung cấp thông tin gì để chọn van xăng/dầu?

Tối thiểu nên có loại môi chất, DN đường ống, áp suất, nhiệt độ, kiểu kết nối và chức năng của van.

Kết luận: Chọn đúng van xăng/dầu để hệ thống vận hành an toàn

Ba điểm cần nhớ khi lựa chọn van xăng/dầu:

1. Van xăng/dầu kiểm soát dòng nhiên liệu trong đường ống và thiết bị, nên độ kín và tính tương thích là yếu tố sống còn.
2. Không nên chọn van chỉ dựa vào kích thước hoặc giá thành.
3. Cần xem xét đồng thời môi chất, DN, áp suất, nhiệt độ, vật liệu, gioăng, kiểu kết nối và yêu cầu an toàn.

Nếu bạn đang cần chọn van xăng/dầu cho một hệ thống cụ thể, hãy chuẩn bị sẵn loại nhiên liệu, kích thước đường ống, áp suất làm việc và kiểu kết nối. Đây là những thông tin cốt lõi để xác định đúng loại van và tránh chọn sai sản phẩm.
