Stainless Steel Angle Valve là gì? Cách chọn van góc inox và flanged angle valve phù hợp

Stainless Steel Angle Valve là gì và khi nào nên sử dụng?

Không phải đường ống nào cũng chạy thẳng hàng. Khi đầu vào và đầu ra cần đổi hướng khoảng 90°, một stainless steel angle valve (van góc inox) giúp bố trí đường ống gọn hơn, không cần thêm nhiều phụ kiện đổi hướng.

Loại van này có thân bằng thép không gỉ, hai đầu kết nối bố trí theo dạng góc. Nó thường được chọn khi không gian lắp đặt hạn chế hoặc cần đổi hướng dòng chảy ngay tại vị trí van.

Tuy vậy, "van bằng inox" chưa đủ để kết luận là đúng loại. Chọn sai có thể dẫn đến rò rỉ, hỏng gioăng hoặc ăn mòn sớm, buộc hệ thống phải dừng để thay. Vật liệu 304/316, kích thước, áp suất, nhiệt độ, kiểu kết nối (kể cả flanged angle valve nối mặt bích) và môi chất đều cần được xem xét cùng lúc. Các phần dưới đây đi từ khái niệm, nguyên lý đến cách chọn để bạn đặt đúng ngay từ đầu.

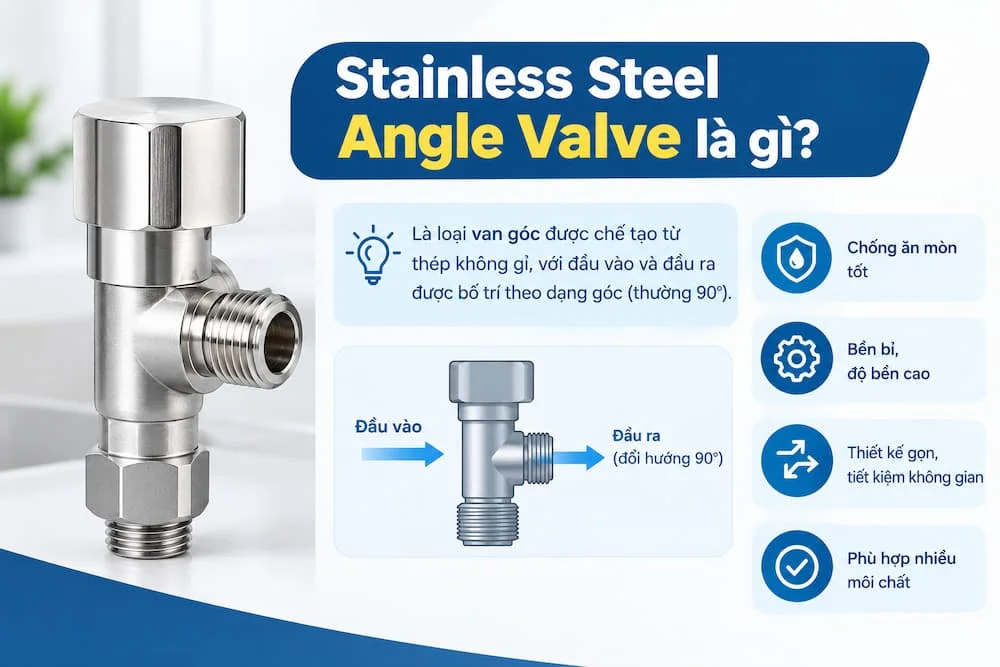

Stainless Steel Angle Valve là gì?

Định nghĩa nhanh: Stainless steel angle valve là loại van có thân chế tạo từ thép không gỉ, trong đó cửa vào và cửa ra được bố trí theo dạng góc, thường khoảng 90°. Van dùng để đóng/mở hoặc kiểm soát dòng chảy trong hệ thống đường ống.

Về tên gọi, "stainless steel" là thép không gỉ và "angle valve" là van góc. Điểm khác biệt so với straight valve (van thẳng) nằm ở đường đi của dòng chảy: van thẳng giữ dòng theo một tuyến, còn van góc đổi hướng dòng ngay trong thân van.

Cần lưu ý rằng "angle" chỉ mô tả cách bố trí cửa, không mô tả cơ chế đóng mở. Tùy thiết kế, van góc có thể thuộc dạng ball, globe, needle hoặc các cấu hình chuyên dụng khác. Vì vậy không nên gộp mọi angle valve vào một cơ chế vận hành duy nhất. Cũng như vậy, môi chất phù hợp phụ thuộc cấu hình cụ thể của từng sản phẩm, không thể suy ra chỉ từ cái tên.

Van góc inox hoạt động như thế nào?

Nguyên lý ở mức cơ bản: dòng vào → khoang van → cơ cấu đóng/mở → dòng ra đổi hướng khoảng 90°.

IN →  [ANGLE VALVE]

              ↓

             OUT

• Khi van mở: môi chất đi qua khoang van và thoát ra theo hướng đã đổi.

• Khi van đóng: bộ phận đóng kín chặn dòng chảy.

• Về chức năng: một số thiết kế chủ yếu để đóng/mở, một số khác có khả năng điều tiết tốt hơn.

Dạng góc có lợi ở ba điểm. Thứ nhất, đường ống gọn hơn tại vị trí đổi hướng. Thứ hai, trong một số thiết kế hệ thống, có thể bớt một số đoạn co so với việc dùng van thẳng kèm co nối. Thứ ba, van thuận tiện ở những chỗ đường ống vốn phải rẽ góc, vì thân van đảm nhận luôn việc đổi hướng.

Lợi ích này chỉ có ý nghĩa khi bố trí đường ống thật sự cần đổi hướng. Nếu tuyến ống thẳng, van thẳng thường đơn giản hơn. Vì sao cần cân nhắc điều này, phần so sánh phía sau sẽ làm rõ.

Các loại Van góc inox phổ biến

Phân loại theo thiết kế giúp bạn chọn đúng chức năng, không chỉ đúng hình dạng.

1. Angle Ball Valve: đóng/mở nhanh, thường dùng với nước, khí và các môi chất phù hợp. Đây là lựa chọn khi ưu tiên thao tác đóng ngắt gọn.

2. Angle Globe Valve: thiết kế phù hợp cho điều tiết trong một số ứng dụng nhất định, thường gặp ở hệ thống cần kiểm soát dòng.

3. Angle Needle Valve: điều chỉnh dòng chính xác hơn, phù hợp đường ống nhỏ và hệ thống cần điều tiết tinh.

4. Angle Valve điều khiển tự động: kết hợp actuator điện hoặc khí nén, dùng khi cần vận hành từ xa hoặc tích hợp vào hệ thống điều khiển.

Ngoài thiết kế bên trong, van góc còn được phân biệt theo kiểu nối. Flanged angle valve (van góc nối mặt bích) thường được cân nhắc khi cần tháo lắp bảo trì thuận tiện hoặc hệ thống dùng đường ống mặt bích. Đổi lại, kiểu này cần thêm bích, bu lông, gioăng và không gian lắp lớn hơn so với kiểu nối ren. Xem thêm.

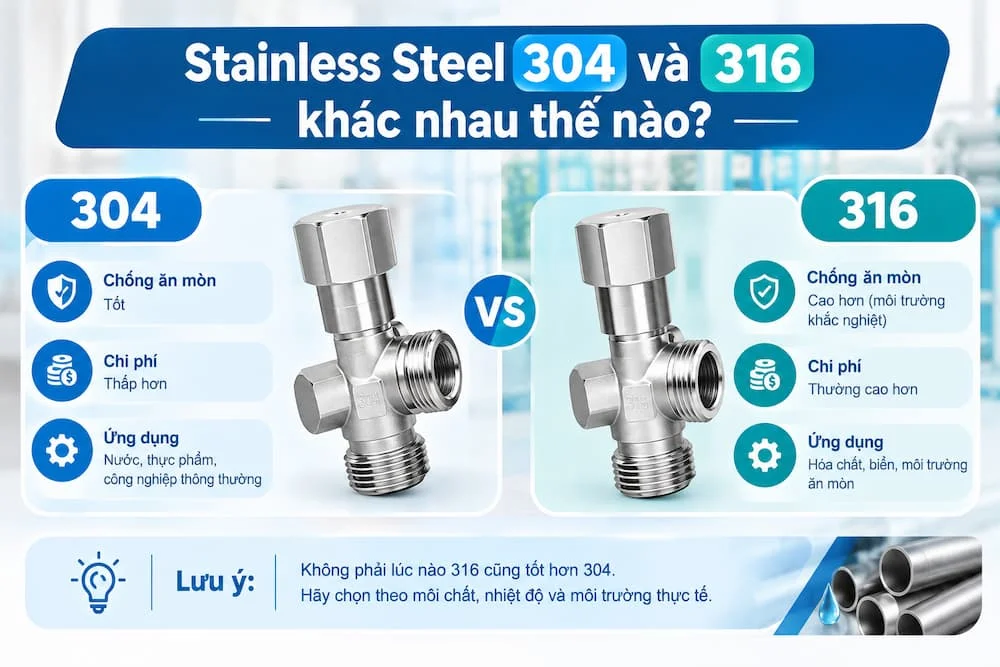

Stainless Steel 304 và 316 khác nhau thế nào?

Đây là câu hỏi mua hàng phổ biến nhất khi chọn van inox, và cũng là chỗ dễ chi thừa hoặc chọn thiếu.

Nhìn bảng có thể nghĩ 316 luôn đáng chọn hơn. Thực tế không nên mặc định như vậy. 316 có bổ sung molypden nên thường chịu môi trường ăn mòn tốt hơn, nhưng nếu môi chất và môi trường không đòi hỏi mức đó thì bạn đang trả thêm cho khả năng không dùng đến.

Hãy quyết định dựa trên:

• Môi chất và nồng độ hóa chất

• Nhiệt độ làm việc

• Môi trường xung quanh (ẩm, gần biển, có hóa chất)

• Yêu cầu tuổi thọ của hệ thống

• Ngân sách

Với hệ thống hóa chất cụ thể, hãy đối chiếu bảng tương thích vật liệu của nhà sản xuất thay vì chỉ dựa vào tên mác inox.

Những thông số kỹ thuật quan trọng của Van góc inox

Trước khi hỏi giá, hãy xác nhận đủ các thông số sau:

• Size: DN15, DN20, DN25...

• Pressure rating: PN/Class hoặc thông số tương ứng của nhà sản xuất

• Temperature rating

• Body material và seat/seal material

• Connection: threaded, flanged, welded

• Port configuration và flow direction

• Operating method: thủ công, điện, khí nén

• Media compatibility, standard và end connection size

Mỗi thông số trả lời một câu hỏi khác nhau. DN quyết định van có tương thích với đường ống hay không. Pressure rating cho biết giới hạn áp suất theo thiết kế của sản phẩm. Temperature rating đặc biệt quan trọng khi dùng với hơi hoặc môi chất nhiệt độ cao, vì thân van và vật liệu làm kín đều có giới hạn riêng.

Với flanged angle valve, cần đối chiếu thêm tiêu chuẩn mặt bích (ví dụ PN theo DIN hay ANSI Class) và kích thước bích để khớp với đường ống. Nhầm tiêu chuẩn bích là lỗi khiến van về đến công trình nhưng không lắp được. Tham khảo thêm [chèn link: bảng tra tiêu chuẩn mặt bích].

Stainless Steel Angle Valve khác gì Straight Valve?

Vì sao chọn angle valve? Khi đường ống cần đổi hướng và thiết kế cho phép tận dụng thân van để tạo bố trí gọn hơn. Lúc này một van góc có thể thay cho tổ hợp van thẳng cộng co nối.

Tuy vậy, angle valve không phải lúc nào cũng tốt hơn straight valve. Trên tuyến ống thẳng, van thẳng thường dễ lắp và dễ tính toán hơn. Quyết định đúng phụ thuộc vào thiết kế đường ống và yêu cầu vận hành, không phải vào việc loại nào "cao cấp" hơn.

Van góc inox được sử dụng ở đâu?

Ứng dụng thực tế nên đánh giá theo độ tương thích giữa vật liệu van và môi chất, không chỉ theo tên "inox". Năm nhóm phổ biến:

• Hệ thống nước: nước sạch, xử lý nước và một số đường ống công nghiệp phù hợp

• Hóa chất: khi vật liệu van tương thích với môi chất

• Thực phẩm và đồ uống: hệ thống yêu cầu vật liệu thép không gỉ và cấu hình phù hợp vệ sinh

• Dược phẩm: một số hệ thống xử lý và phân phối chất lỏng

• Quy trình công nghiệp: đường ống công nghệ, khí, chất lỏng và hệ thống phụ trợ

Trong các ngành yêu cầu vệ sinh như thực phẩm hay dược phẩm, ngoài mác inox còn cần xác nhận cấu hình và tiêu chuẩn của nhà sản xuất có đáp ứng yêu cầu của hệ thống hay không.

Khi nào nên sử dụng Van góc inox?

Nên cân nhắc khi:

• Đường ống cần đổi hướng

• Không gian lắp đặt bị giới hạn

• Cần vật liệu chống ăn mòn tốt hơn một số vật liệu thông thường

• Môi chất phù hợp với inox

• Muốn thiết kế đường ống gọn

Không nên chọn chỉ vì:

• "Inox thì chắc chắn tốt"

• Giá rẻ

• Kích thước vừa với đường ống

Ba lý do phía sau đều bỏ qua điều kiện vận hành. Trước khi quyết định, hãy kiểm tra đầy đủ áp suất, nhiệt độ, môi chất, vật liệu và kiểu kết nối. Thiếu một trong năm yếu tố này, rủi ro rò rỉ hoặc hỏng sớm tăng lên rõ rệt.

Những sai lầm thường gặp khi chọn Angle Valve inox

1. Chọn sai vật liệu. Không phải mọi môi chất đều phù hợp với cùng một mác inox.

2. Chỉ kiểm tra DN. DN đúng chưa đảm bảo pressure rating và temperature rating phù hợp.

3. Bỏ qua gioăng làm kín. Seat/seal có thể quyết định khả năng tương thích với môi chất, ngay cả khi thân van phù hợp.

4. Không kiểm tra hướng dòng. Một số thiết kế có yêu cầu hướng dòng cụ thể. Lắp ngược có thể ảnh hưởng độ kín hoặc hiệu quả vận hành.

5. Chọn theo giá thấp nhất. Giá cần được đánh giá cùng thông số kỹ thuật, tiêu chuẩn và độ phù hợp với ứng dụng.

Hậu quả chung là rò rỉ, thay van sớm và chi phí dừng hệ thống, thường vượt xa khoản tiết kiệm ban đầu.

Cách chọn Van góc inox phù hợp

Đi theo 7 bước:

1. Xác định môi chất: nước, khí, hơi, hóa chất, dầu hoặc môi chất khác

2. Xác định kích thước: DN/size đường ống

3. Xác định áp suất: áp suất làm việc và pressure rating

4. Xác định nhiệt độ: đặc biệt với hơi và môi chất nóng

5. Chọn vật liệu: so sánh SS304, SS316 hoặc vật liệu khác theo môi trường

6. Chọn connection: threaded, flanged hoặc welded

7. Chọn cách vận hành: thủ công, điện hoặc khí nén

Thứ tự này đi từ điều kiện kỹ thuật đến cấu hình sản phẩm, giúp thu hẹp lựa chọn mà không phải đoán. Ví dụ, sau bước 3 và 4 bạn đã loại được những dòng không đáp ứng áp suất và nhiệt độ, nên bước chọn vật liệu và kết nối sẽ nhanh hơn.

Checklist trước khi đặt mua

Trước khi gửi yêu cầu cho nhà cung cấp, kiểm tra nhanh:

• Type (ball, globe, needle, actuated)

• Size/DN

• Material

• Pressure

• Temperature

• Media

• Connection

• Seal material

• Flow direction

• Operating method

• Quantity

• Standard

Công thức thông tin nên gửi: loại van + DN + môi chất + áp suất + nhiệt độ + kết nối + số lượng. Đủ bộ này, nhà cung cấp có thể tư vấn và báo giá sát nhu cầu, đồng thời các báo giá từ nhiều nơi cũng dễ so sánh hơn.

FAQ về Stainless Steel Angle Valve

What is a stainless steel angle valve?

Đây là van góc được chế tạo bằng thép không gỉ, với đường vào và đường ra bố trí theo dạng góc, thường khoảng 90°.

Is stainless steel 316 better than 304?

Không thể kết luận 316 luôn phù hợp hơn. Lựa chọn phụ thuộc môi chất, môi trường ăn mòn, nhiệt độ và yêu cầu hệ thống.

What media can an angle valve handle?

Tùy thiết kế và vật liệu. Cần kiểm tra tương thích giữa thân, seat/seal và môi chất trước khi lựa chọn.

How do I choose the right angle valve size?

Xác định kích thước đường ống, lưu lượng yêu cầu, kiểu kết nối (ví dụ ren hay flanged) và điều kiện áp suất/nhiệt độ.

Can a stainless steel angle valve be automated?

Có. Một số cấu hình có thể kết hợp actuator điện hoặc khí nén, tùy thiết kế van.

Chọn đúng Stainless Steel Angle Valve cho hệ thống

Tóm lại, stainless steel angle valve giải quyết bài toán bố trí đường ống dạng góc, còn thép không gỉ mang lại khả năng chống ăn mòn phù hợp với nhiều ứng dụng. Tuy vậy, SS304 hay SS316 cần được chọn theo môi trường thực tế, không theo thói quen. Các thông số DN, pressure, temperature, connection và media không nên bỏ qua, dù bạn chọn kiểu nối ren hay flanged angle valve.

Một lần kiểm tra thông số kỹ lưỡng giúp hệ thống vận hành ổn định và giảm chi phí bảo trì về sau.
