Van chữ F là gì? Cấu tạo, thông số và cách chọn đúng theo áp suất van

Khi thi công hoặc sửa chữa đường ống, bạn có thể gặp một loại van có thân dạng chữ F. Van nước chữ F dễ bị mua nhầm vì tên gọi này không thống nhất giữa các nhà bán. Chọn sai có thể gây rò rỉ tại điểm kết nối, khó lắp đặt hoặc không chịu nổi áp suất và nhiệt độ làm việc. Bài viết đi từ khái niệm, cấu tạo, nguyên lý đến ứng dụng và cách chọn, để bạn đặt đúng van ngay từ đầu.

Định nghĩa nhanh: Van chữ F là tên gọi thường dùng cho loại van có thân hoặc cấu hình giống chữ F trong một số hệ thống đường ống. Tùy sản phẩm và nhà sản xuất, tên này có thể chỉ những cấu hình khác nhau. Vì vậy cần kiểm tra hình dạng, số cửa kết nối và thông số kỹ thuật trước khi mua.

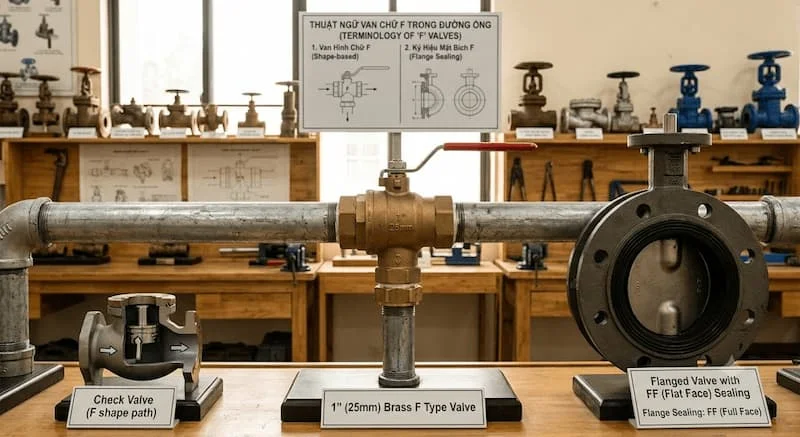

Van nước chữ F là gì và vì sao được dùng trong đường ống?

"Chữ F" là cách gọi theo hình dạng, không phải tên kỹ thuật chuẩn. Thân van có một trục chính và một nhánh rẽ, nhìn tổng thể giống nét của chữ F. Trong catalogue, cùng một sản phẩm có thể được ghi bằng tên khác hoàn toàn. Cách nhận biết chắc chắn nhất là hình ảnh thực tế và bản vẽ kỹ thuật.

Cấu tạo cơ bản gồm:

• Thân van và các đầu kết nối (ren, mặt bích, hàn)

• Cửa vào, cửa ra theo hướng dòng chảy thiết kế

• Bộ phận đóng mở, trục van và tay gạt/tay quay/bộ điều khiển

• Gioăng làm kín

Nguyên lý hoạt động theo trình tự: môi chất đi vào cửa van, tác động lên bộ phận đóng mở, van điều tiết hoặc ngắt dòng, rồi môi chất thoát ra theo hướng thiết kế. Nhờ cấu hình đặc thù, van được dùng ở những vị trí mà van thẳng thông thường khó bố trí.

Đặc điểm nổi bật: ưu điểm và hạn chế cần biết

Điểm mạnh của loại van này nằm ở tính linh hoạt khi bố trí đường ống. Vị trí các cửa kết nối giúp tận dụng không gian hẹp hoặc đổi hướng dòng chảy mà không cần thêm nhiều phụ kiện. Sản phẩm thường có nhiều lựa chọn vật liệu và kích thước, nên dùng được trong nhiều môi trường nếu chọn đúng thông số.

Hạn chế cũng cần nói thẳng:

• Tên gọi không thống nhất, khó xác định sản phẩm chỉ qua cái tên

• Chức năng có thể khác nhau: có loại chỉ đóng ngắt, có loại điều hướng dòng

• Không thể thay thế theo cảm tính, phải đối chiếu thông số với van cũ hoặc bản vẽ

Hiểu rõ điều này giúp bạn tránh sai lầm phổ biến nhất: đánh đồng mọi sản phẩm được gọi là "chữ F" là cùng một loại.

Các loại van nước chữ F phổ biến trên thị trường

Vì tên gọi chưa chuẩn hóa, nên phân loại theo cấu tạo thực tế sẽ chính xác hơn. Không phải dòng sản phẩm nào cũng có đủ mọi biến thể dưới đây.

Theo vật liệu

• Inox (304, 316): chống ăn mòn tốt, phù hợp môi trường ẩm hoặc hóa chất nhẹ

• Đồng: phổ biến trong hệ thống nước, chi phí hợp lý

• Gang/thép: chịu áp lực tốt, thường thấy ở đường ống công nghiệp

Theo kiểu kết nối: ren, mặt bích, hàn, và clamp nếu sản phẩm có thiết kế tương ứng.

Theo phương thức điều khiển: tay gạt, tay quay, khí nén hoặc điện.

Kiểu điều khiển quyết định mức độ tự động hóa của hệ thống. Nếu cần vận hành từ xa, hãy xác nhận với nhà cung cấp rằng dòng van bạn chọn có hỗ trợ actuator.

Thông số kỹ thuật cần quan tâm, đặc biệt là áp suất van

Đây là phần quyết định van có dùng được hay không. Không nên chọn van chỉ vì đúng DN. Cần kiểm tra đồng thời:

• Kích thước: DN15, DN20, DN25... cùng kích thước đầu kết nối và kích thước tổng thể

• Áp suất van: áp suất làm việc tối đa, ký hiệu PN10, PN16 hoặc theo Class nếu sản phẩm dùng tiêu chuẩn Class

• Nhiệt độ làm việc: phụ thuộc vào vật liệu thân van và gioăng

• Vật liệu: thân van, gioăng và độ tương thích với môi chất (nước, khí, dầu, hơi, hóa chất)

• Tiêu chuẩn kết nối: JIS, DIN, ANSI, BS hoặc ISO

Nhiều người bỏ qua mối liên hệ giữa áp suất van và nhiệt độ: cùng một van nhưng khi nhiệt độ tăng, khả năng chịu áp thường phải được xem lại theo tài liệu của nhà sản xuất. Vì vậy hãy yêu cầu catalogue và đối chiếu, thay vì suy đoán. Bạn có thể tham khảo thêm.

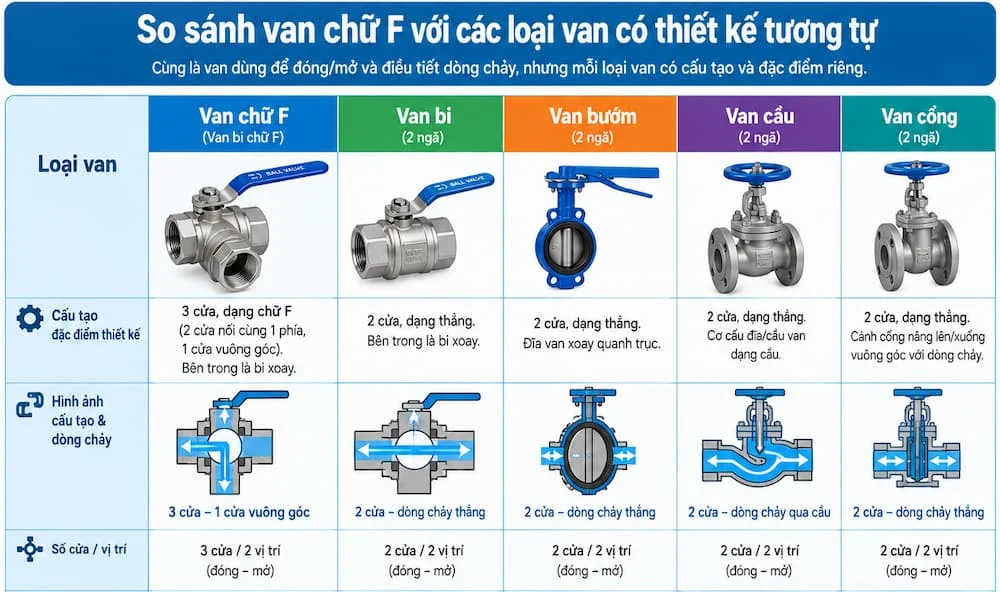

So sánh van nước chữ F với các loại van có thiết kế tương tự

Ba so sánh dưới đây giúp trả lời các thắc mắc thường gặp về hình dạng, hướng dòng chảy và mục đích sử dụng.

• Với van chữ Y: van chữ Y có thân lệch một góc để giảm cản trở dòng, thường gặp ở vị trí lọc hoặc kiểm soát dòng. Van nước chữ F thiên về cấu hình bố trí đặc thù nên vị trí lắp và mục đích khác nhau.

• Với van chữ T: van chữ T có ba cửa, thường dùng để phân nhánh hoặc chia dòng. Với loại chữ F, cần kiểm tra số cửa và chức năng thực tế của từng sản phẩm trước khi kết luận, vì không phải loại nào cũng phân nhánh.

• Với van thông thường: van thẳng dễ lắp trên tuyến thẳng. Loại chữ F linh hoạt hơn ở vị trí phức tạp nhưng đòi hỏi kiểm tra kỹ kiểu kết nối và khả năng bảo trì.

Điểm chung: dù hình dáng giống nhau, chức năng có thể khác nhau, nên không nên thay thế chéo giữa các loại.

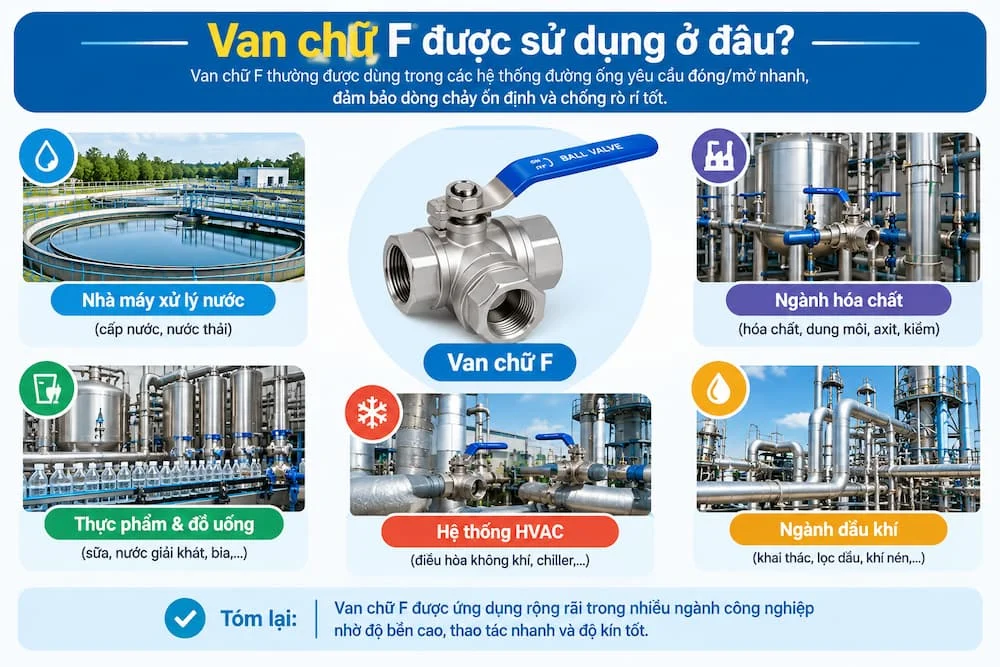

Van nước chữ F được sử dụng ở đâu?

Loại van này được cân nhắc trong ba nhóm ứng dụng chính:

• Cấp thoát nước: đường ống nước dân dụng, hệ thống cấp nước công trình và hệ thống kỹ thuật

• Đường ống công nghiệp: nhà máy, xưởng sản xuất, hệ thống xử lý và phân phối chất lỏng

• Vị trí lắp đặt đặc thù: khu vực đường ống bố trí phức tạp, cần đổi hướng hoặc cấu hình kết nối, hoặc cần thao tác bảo trì thuận tiện

Nên dùng khi: cấu hình đường ống phù hợp, môi chất tương thích, áp suất và nhiệt độ nằm trong giới hạn, kích thước chính xác và kiểu kết nối đồng bộ với hệ thống hiện có. Thiếu một trong các điều kiện này thì nên chọn loại van khác.

Những sai lầm thường gặp khi chọn và lắp van nước chữ F

Hầu hết sự cố đến từ khâu chọn mua, không phải từ bản thân van:

1. Chỉ dựa vào tên gọi. Người bán và nhà sản xuất có thể gọi cùng một sản phẩm bằng những tên khác nhau. Hãy kiểm tra catalogue hoặc bản vẽ.

2. Chọn sai kích thước. Hay gặp nhất là nhầm DN với đường kính ngoài, nhầm kích thước ren hoặc tiêu chuẩn mặt bích.

3. Bỏ qua áp suất và nhiệt độ. Van hoạt động không ổn định, gioăng và thân van giảm tuổi thọ, cuối cùng là rò rỉ hoặc phải dừng hệ thống để thay.

4. Chọn sai vật liệu. Môi trường ăn mòn, nhiệt độ cao hoặc môi chất không tương thích sẽ làm van xuống cấp nhanh.

5. Lắp sai chiều hoặc sai cấu hình. Cần kiểm tra ký hiệu dòng chảy (nếu có), đảm bảo vị trí thao tác thuận tiện và kiểm tra độ kín sau khi lắp.

Chi phí thay van và dừng hệ thống thường lớn hơn nhiều so với việc kiểm tra thông số kỹ từ đầu.

Cách chọn van nước chữ F phù hợp cho hệ thống

Làm theo 7 bước sau:

1. Xác định môi chất: nước, khí, dầu, hơi hay hóa chất

2. Xác định kích thước đường ống (DN)

3. Kiểm tra áp suất làm việc của hệ thống

4. Kiểm tra nhiệt độ làm việc

5. Chọn vật liệu thân và gioăng tương thích với môi chất

6. Kiểm tra kiểu kết nối (ren, bích, hàn...)

7. Đối chiếu catalogue hoặc bản vẽ trước khi đặt hàng

Checklist trước khi lắp đặt:

Khi mua, hãy yêu cầu người bán cung cấp catalogue, đối chiếu hình ảnh thực tế và kiểm tra kích thước trước khi đặt. Với hệ thống công nghiệp, cần kiểm tra đầy đủ thông số vận hành. Có thể tham khảo thêm.

Câu hỏi thường gặp về van nước chữ F

Van chữ F có phải một tên gọi tiêu chuẩn không?

Không phải lúc nào cũng vậy. Đây thường là tên gọi theo hình dạng hoặc cấu hình, nên cần đối chiếu catalogue thay vì chỉ dựa vào tên.

Van nước chữ F dùng để làm gì?

Tùy dòng sản phẩm, van có thể phục vụ đóng ngắt, điều hướng hoặc cấu hình đường ống đặc thù. Hãy xác nhận chức năng cụ thể với nhà cung cấp.

Van nước chữ F làm bằng vật liệu gì và có những kích thước nào?

Có thể gặp inox, đồng, gang, thép hoặc vật liệu khác, với nhiều kích thước tùy nhà sản xuất. Cần kiểm tra DN và kích thước kết nối thực tế.

Làm sao chọn đúng áp suất van?

Chọn van áp suất làm việc (PN hoặc Class) lớn hơn áp suất vận hành của hệ thống, đồng thời xem xét ảnh hưởng của nhiệt độ theo tài liệu nhà sản xuất.

Van chữ F: lựa chọn đúng từ cấu hình đến thông số

Tóm lại, van chữ F là cách gọi theo hình dạng, chức năng và cấu hình có thể khác nhau giữa các sản phẩm. Vì vậy đừng chọn van chỉ dựa trên tên gọi hay hình dáng. Hãy đối chiếu thông số thực tế: vật liệu, kích thước, áp suất van và kiểu kết nối. Một lần kiểm tra kỹ lưỡng sẽ giúp hệ thống vận hành ổn định và giảm chi phí bảo trì về sau.
