Hướng Dẫn Toàn Diện Về Thử Áp Đường Ống: Quy Trình, Nguyên Lý và Kỹ Thuật Chuẩn Chuyên Gia

Vì sao phải thử áp ở đường ống trước khi vận hành?

Một hệ thống đường ống vừa hoàn thành nhưng khi đưa vào vận hành lại xuất hiện hiện tượng rò nước tại mối nối, mặt bích hoặc van. Khi đó, việc xác định vị trí lỗi sau khi hệ thống đã đi vào sử dụng sẽ cực kỳ khó khăn, tốn kém chi phí đục phá, sửa chữa và ảnh hưởng nghiêm trọng đến tiến độ công trình.

Chính vì lý do này, công đoạn thử áp ở đường ống đóng vai trò quyết định trong mọi dự án cơ điện và xây dựng hạ tầng. Quá trình này giúp đạt được các mục tiêu cốt lõi sau:

• Kiểm tra độ kín của toàn bộ hệ thống trước khi bàn giao.

• Phát hiện rò rỉ sớm tại các mối nối, van, mặt bích.

• Đánh giá khả năng chịu áp của đường ống theo đúng thông số thiết kế.

• Hạn chế sự cố tối đa khi vận hành thực tế, tránh rủi ro tai nạn áp lực.

• Là cơ sở pháp lý quan trọng cho công tác nghiệm thu giữa các bên.

Thử áp đường ống là gì?

Thử áp đường ống là quá trình đưa nước hoặc môi chất thử vào bên trong hệ thống đường ống và tạo một mức áp suất xác định trong thời gian quy định nhằm kiểm tra độ kín, khả năng chịu áp và phát hiện các vị trí rò rỉ của hệ thống.

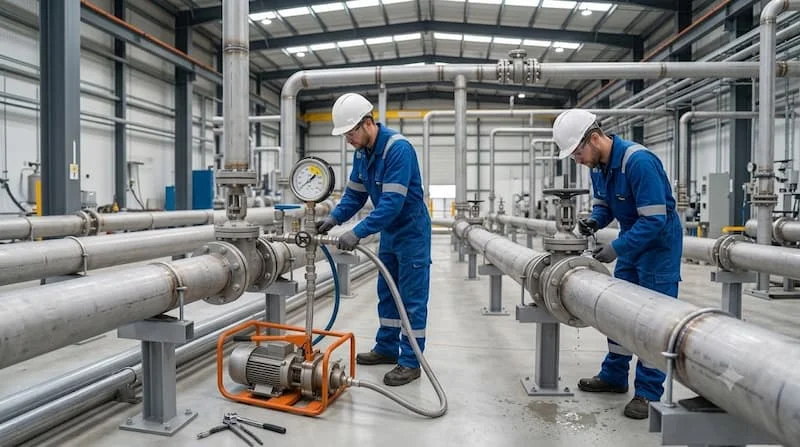

Để hiểu một cách trực quan, phương pháp này diễn ra theo cơ chế: hệ thống sau khi lắp đặt xong sẽ được cô lập hoàn toàn khỏi những phần chưa thử nghiệm. Tiếp theo, áp suất được bơm tăng dần đến mức yêu cầu kỹ thuật. Đội ngũ kỹ thuật sẽ theo dõi sát sao đồng hồ áp suất trong suốt thời gian quy định, đồng thời kiểm tra trực tiếp từng mối nối, van, mặt bích và phụ kiện. Ngay sau khi hệ thống đạt yêu cầu kỹ thuật khắt khe này, chủ đầu tư mới tiến hành nghiệm thu hoặc chuyển sang bước vận hành tiếp theo.

Nguyên lý thử áp ở đường ống

Bản chất của kỹ thuật này tuân theo chu trình khép kín: Bơm môi chất thử → tăng áp → ổn định → giữ áp → kiểm tra → đánh giá kết quả.

Cụ thể, quy trình vận hành nguyên lý gồm 5 bước kỹ thuật chính:

• Nạp đầy môi chất thử vào đường ống.

• Xả toàn bộ khí đọng trong đường ống ra ngoài.

• Tăng áp suất từ từ bằng bơm thử áp chuyên dụng.

• Giữ áp ổn định trong khoảng thời gian quy định theo tiêu chuẩn.

• Theo dõi sát sao biến động áp suất trên đồng hồ và kiểm tra rò rỉ toàn tuyến.

Vì sao bắt buộc phải xả khí trước khi thử? Không khí có hệ số nén cao hơn nước rất nhiều lần. Nếu để sót túi khí trong đường ống, kết quả thử áp sẽ không ổn định, gây biến động áp suất liên tục và làm sai lệch hoàn toàn đánh giá về độ kín của hệ thống.

Thử áp ở đường ống có tác dụng gì?

Lợi ích của việc thử áp được chia thành 4 nhóm giá trị thực tế rõ rệt:

1. Kiểm tra độ kín: Giúp phát hiện triệt để các lỗ rò rỉ nhỏ nhất tại ren, mặt bích, mối hàn, gioăng cao su hoặc tại thân phụ kiện.

2. Kiểm tra khả năng chịu áp: Đánh giá chính xác xem toàn bộ vật liệu và kết cấu đường ống có đáp ứng hoàn hảo điều kiện thiết kế hay không.

3. Phát hiện lỗi trước khi vận hành: Chi phí sửa chữa lỗi ở giai đoạn thi công thấp hơn rất nhiều so với việc xử lý sự cố rò rỉ sau khi hệ thống đã đóng bọc hoặc chôn ngầm.

4. Phục vụ nghiệm thu: Kết quả thử áp chuẩn xác trở thành một phần không thể thiếu trong hồ sơ hoàn công và nghiệm thu dự án.

Các phương pháp thử áp ở đường ống phổ biến

1. Thử áp bằng nước (Hydrostatic Test)

Đây là phương pháp truyền thống và phổ biến nhất. Sử dụng nước làm môi chất thử mang lại nhiều ưu điểm: dễ kiểm soát áp suất, khả năng nén của nước rất thấp (giúp an toàn hơn khi xảy ra sự cố tụt áp) và dễ dàng quan sát vết rò rỉ bằng mắt thường. Phương pháp này luôn được ưu tiên hàng đầu trong các hệ thống cấp thoát nước, PCCC.

2. Thử áp bằng khí (Pneumatic Test)

Sử dụng không khí khô hoặc khí trơ theo yêu cầu kỹ thuật đặc thù. Tuy nhiên, không phải hệ thống nào cũng phù hợp với phương pháp này. Vì khí có tính nén cao nên năng lượng tích trữ trong đường ống rất lớn, đòi hỏi kiểm soát an toàn cực kỳ nghiêm ngặt và chỉ thực hiện khi tiêu chuẩn cho phép.

Lưu ý SEO chuyên gia: Không có phương pháp nào là vạn năng cho mọi công trình. Tiêu chuẩn kỹ thuật, loại vật liệu ống và yêu cầu cụ thể của dự án mới là yếu tố quyết định phương pháp thử tối ưu.

Áp lực thử đường ống bao nhiêu là phù hợp?

Tuyệt đối không áp dụng một con số chung cho mọi loại công trình. Áp lực thử phụ thuộc vào nhiều yếu tố kỹ thuật đan xen: áp suất thiết kế, áp suất làm việc tối đa, vật liệu ống, loại hệ thống, tiêu chuẩn áp dụng, loại mối nối và hồ sơ yêu cầu từ chủ đầu tư.

Insight quan trọng: Đừng bao giờ lấy áp suất làm việc rồi tùy ý nhân với một hệ số cố định cho mọi công trình. Mức áp lực thử chuẩn xác phải tuân thủ nghiêm ngặt theo tiêu chuẩn kỹ thuật (như TCVN, ASTM, BS) và bản vẽ thiết kế thi công của hệ thống.

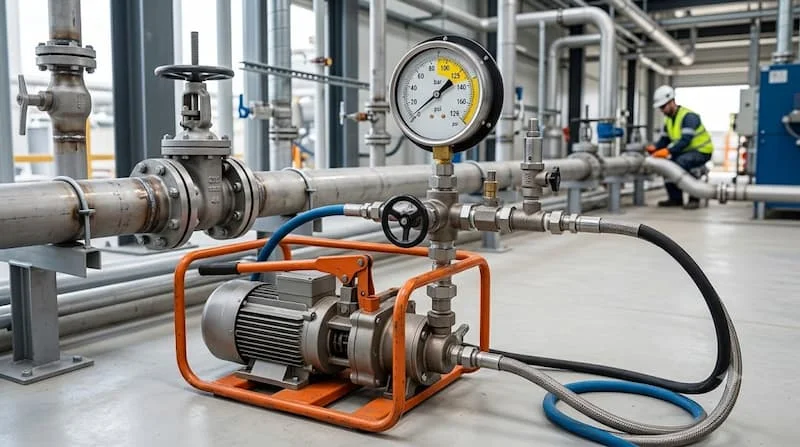

Thiết bị cần chuẩn bị khi thử áp ở đường ống

Để quá trình diễn ra suôn sẻ, bạn cần chuẩn bị đầy đủ checklist thiết bị sau:

• Bơm thử áp (bơm tay hoặc bơm điện tạo áp lực cao).

• Đồng hồ đo áp suất (cần kiểm tra độ chính xác và hiệu chuẩn).

• Van khóa và van cô lập hệ thống.

• Ống dẫn môi chất thử chịu lực tốt.

• Đầu bịt hoặc mặt bích bịt kín các đầu ống chờ.

• Van xả khí lắp tại các điểm cao nhất của tuyến ống.

• Thiết bị đo thời gian và dụng cụ kiểm tra rò rỉ chuyên dụng.

Đặc biệt lưu ý về đồng hồ áp suất: Phải chọn thang đo phù hợp (thường áp suất thử nằm ở khoảng 50% đến 75% thang đo của đồng hồ) để đảm bảo độ chính xác cao nhất, lắp đặt ở vị trí dễ quan sát và có giấy chứng nhận hiệu chuẩn nếu dự án yêu cầu khắt khe.

Các yếu tố ảnh hưởng đến kết quả thử áp

Hiểu rõ các yếu tố tác động sẽ giúp kỹ sư giải thích chính xác hiện tượng biến động áp suất trong quá trình thử:

• Nhiệt độ: Sự thay đổi nhiệt độ môi trường và nhiệt độ nước thử có thể làm áp suất trong ống dao động giãn nở hoặc co lại.

• Không khí còn sót lại: Các túi khí ẩn bên trong đường ống khiến áp suất trồi sụt thất thường, gây khó khăn khi đánh giá kết quả.

• Rò rỉ vi mô: Các lỗ rò rỉ cực nhỏ tại ren hoặc gioăng sẽ làm áp suất sụt giảm từ từ theo thời gian.

• Biến dạng đàn hồi: Một số vật liệu ống mềm hoặc ống nhựa có thể giãn nở nhẹ khi chịu áp cao, làmụt áp trong giai đoạn đầu.

• Sai số thiết bị: Đồng hồ đo kém chất lượng hoặc sai số lớn dẫn đến đánh giá sai lệch thực trạng hệ thống.

Khi nào cần thử áp ở đường ống?

Công việc này được triển khai bắt buộc trong các mốc thời gian sau:

• Ngay sau khi hoàn thành việc lắp đặt một hệ thống đường ống mới.

• Sau khi hoàn thành từng khu vực hoặc từng đoạn tuyến thi công độc lập.

• Trước khi đưa hệ thống vào vận hành chính thức hoặc trước khi chôn lấp ngầm.

• Sau khi thực hiện các công tác sửa chữa, cải tạo hoặc thay thế một phần đường ống.

• Khi có yêu cầu nghiệm thu kỹ thuật từ chủ đầu tư hoặc đơn vị giám sát.

Các hệ thống thường xuyên áp dụng gồm: hệ thống cấp nước sinh hoạt, hệ thống phòng cháy chữa cháy (PCCC), hệ thống điều hòa không khí (HVAC), đường ống công nghiệp và các tuyến ống áp lực cao.

Những sai lầm thường gặp khi thử áp ở đường ống

• Không xả khí đầy đủ: Dẫn đến kết quả áp suất dao động bất thường và khó đánh giá.

• Tăng áp quá nhanh: Gây sốc áp lực đột ngột làm hư hỏng mối nối hoặc thiết bị đo.

• Dùng đồng hồ không phù hợp: Thang đo quá lớn hoặc quá nhỏ làm sai lệch độ chính xác.

• Không cô lập thiết bị nhạy cảm: Làm hỏng van giảm áp, thiết bị đo hoặc van điều khiển không chịu được áp suất thử.

• Chỉ nhìn đồng hồ mà bỏ qua kiểm tra thực tế: Không rà soát trực tiếp các mối nối, dẫn đến bỏ sót những điểm rò rỉ nhỏ.

• Không ghi nhận hồ sơ kết quả: Gây khó khăn lớn cho công tác lập biên bản nghiệm thu và truy xuất nguồn gốc sau này.

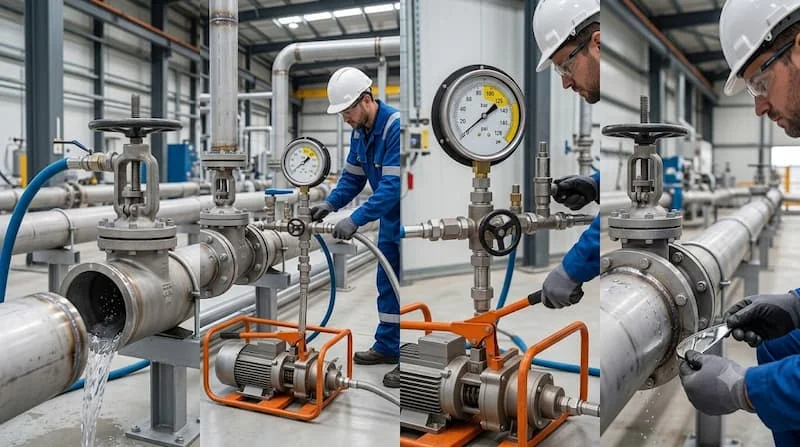

Quy trình thử áp ở đường ống từng bước chuẩn kỹ thuật

• Bước 1: Kiểm tra hệ thống: Rà soát toàn bộ đường ống, mối nối, van, mặt bích, giá đỡ và các điểm bịt xem đã chắc chắn chưa.

• Bước 2: Cô lập khu vực thử: Xác định chính xác phạm vi thử áp và cách ly hoàn toàn các thiết bị không liên quan khỏi hệ thống.

• Bước 3: Nạp môi chất thử: Tiến hành bơm nước hoặc môi chất vào hệ thống từ điểm thấp nhất.

• Bước 4: Xả khí: Mở toàn bộ các van xả khí tại điểm cao để đẩy hết không khí ra ngoài.

• Bước 5: Tăng áp từ từ: Dùng bơm thử áp nâng áp suất lên theo từng nấc nhỏ, quan sát đồng hồ liên tục.

• Bước 6: Ổn định áp suất: Dừng bơm và để hệ thống ổn định nhiệt độ và kết cấu trong một khoảng thời gian ngắn.

• Bước 7: Giữ áp: Duy trì mức áp suất thử theo đúng tiêu chuẩn kỹ thuật yêu cầu.

• Bước 8: Kiểm tra toàn tuyến: Kỹ thuật viên trực tiếp đi dọc tuyến ống để kiểm tra kỹ mối hàn, ren, gioăng, mặt bích và van.

• Bước 9: Đánh giá kết quả: Đối chiếu áp lực thử, thời gian, mức sụt áp cho phép và tình trạng rò rỉ thực tế.

• Bước 10: Lập biên bản: Ghi nhận thông số đầy đủ, ký xác nhận giữa các bên để phục vụ nghiệm thu.

Checklist trước khi thử áp ở  đường ống

• Xác định rõ phạm vi thử áp

• Xác định chính xác mức áp lực thử theo thiết kế

• Nắm vững tiêu chuẩn áp dụng cho dự án

• Kiểm tra tổng thể đường ống và phụ kiện

• Kiểm tra các van cô lập hệ thống phụ trợ

• Kiểm tra kỹ các đầu bịt, mặt bích mù

• Kiểm tra tình trạng hoạt động của đồng hồ áp suất

• Chuẩn bị sẵn sàng bơm thử áp và nguồn nước sạch

• Nạp đầy môi chất vào đường ống

• Xả toàn bộ khí đọng bên trong

• Tăng áp suất từ từ theo từng cấp

• Giữ áp đúng thời gian quy định của tiêu chuẩn

• Kiểm tra toàn bộ các mối nối thủ công bằng mắt

• Ghi nhận toàn bộ thông số thực tế

• Lập biên bản nghiệm thu kỹ thuật hoàn thành

Câu hỏi thường gặp về thử áp đường ống

Thử áp đường ống để làm gì?

Quá trình này nhằm kiểm tra độ kín khít, phát hiện sớm các vị trí rò rỉ và đánh giá khả năng chịu áp lực của toàn bộ hệ thống trước khi chính thức đưa vào vận hành hoặc nghiệm thu bàn giao.

Có thể thử áp đường ống bằng khí không?

Có thể áp dụng trong một số trường hợp đặc thù, nhưng bắt buộc phải căn cứ vào thiết kế, tiêu chuẩn kỹ thuật và các quy định an toàn nghiêm ngặt. Không nên tự ý thay thế phương pháp thử nước bằng thử khí nếu chưa được sự đồng ý của kỹ sư thiết kế.

Áp lực thử đường ống được xác định như thế nào?

Không có một mức áp lực chung cho mọi công trình. Áp lực thử phụ thuộc vào áp suất thiết kế, áp suất làm việc, loại vật liệu ống, tiêu chuẩn áp dụng và yêu cầu kỹ thuật riêng của chủ đầu tư.

Vì sao đường ống bị tụt áp khi thử?

Hiện tượng này có thể do rò rỉ tại mối nối, vẫn còn tồn đọng túi khí trong ống, nhiệt độ môi trường thay đổi, sự biến dạng đàn hồi của vật liệu ống hoặc do sai số từ thiết bị đo áp suất.

Thử áp xong có cần lập biên bản không?

Đối với các công trình xây dựng và công nghiệp, việc ghi nhận thông số và lập biên bản nghiệm thu thử áp là bắt buộc nhằm làm cơ sở pháp lý cho hồ sơ hoàn công và bảo hành sau này.

Thử áp đường ống – Bước quan trọng trước khi đưa hệ thống vào vận hành

Tóm lại, thử áp đường ống là công đoạn không thể bỏ qua để đảm bảo an toàn, chất lượng và độ bền vững cho toàn bộ hệ thống cơ điện. Kết quả đạt được phụ thuộc rất lớn vào việc lựa chọn đúng phương pháp, chuẩn bị thiết bị đo lường chuẩn xác, tuân thủ nghiêm ngặt các bước xả khí, tăng áp, giữ áp và kiểm tra rò rỉ thực tế. Việc thực hiện bài bản ngay từ đầu sẽ giúp chủ đầu tư tiết kiệm hàng loạt chi phí sửa chữa và đảm bảo hệ thống vận hành bền bỉ theo thời gian.
