Tổng hợp chi tiết cac loai valve công nghiệp: Phân loại, công dụng và cách lựa chọn chuẩn kỹ thuật

Vì sao cần biết cac loai valve?

Cac loai valve rất đa dạng – chọn sai có thể ảnh hưởng cả hệ thống

Trong một hệ thống đường ống công nghiệp hay dân dụng, valve không đơn thuần là thiết bị đóng/mở dòng chảy thông thường. Mỗi loại valve được thiết kế với cơ chế và mục đích cơ bản hoàn toàn khác nhau.

Ví dụ, van bi phù hợp với nhu cầu đóng/mở nhanh, van cổng thường được dùng để chặn dòng trên đường ống chính, trong khi van một chiều đóng vai trò cốt lõi là ngăn dòng chảy ngược.

Nếu kỹ sư hoặc nhà thầu lựa chọn không đúng loại valve ngay từ khâu thiết kế, hệ thống của bạn rất dễ đối mặt với các vấn đề nghiêm trọng:

• Tổn thất áp suất cao làm giảm hiệu suất toàn hệ thống.

• Đóng/mở khó khăn, kẹt van do không hợp môi chất.

• Valve nhanh hỏng, mài mòn thân và đĩa van sớm.

• Rò rỉ lưu chất, gây thất thoát và mất an toàn vận hành.

• Không kiểm soát được lưu lượng hoặc áp suất, gây quá tải thiết bị phía sau.

• Tăng chi phí bảo trì và thay thế định kỳ.

Bài viết này sẽ giúp bạn giải đáp triệt để câu hỏi: Có những loại valve nào và nên chọn loại nào cho chuẩn xác nhất?

Valve là gì? Valve có chức năng gì trong hệ thống đường ống?

Valve (thường gọi là van công nghiệp) là thiết bị cơ khí được lắp đặt trên hệ thống đường ống nhằm kiểm soát dòng chảy của môi chất (như nước, khí, hơi, dầu, hóa chất) thông qua các chức năng cốt lõi: đóng/mở, điều tiết lưu lượng, ngăn dòng chảy ngược hoặc kiểm soát áp suất.

Hiểu một cách hệ thống, cac loai valve đảm nhận 4 chức năng chính sau:

1. Đóng/mở dòng chảy: Cô lập hoặc cho phép lưu chất đi qua hoàn toàn.

2. Điều tiết lưu lượng: Tăng hoặc giảm lưu lượng chất chảy theo yêu cầu kỹ thuật.

3. Ngăn dòng chảy ngược: Bảo vệ bơm và đường ống khỏi hiện tượng búa nước hoặc chảy ngược chiều.

4. Bảo vệ và kiểm soát áp suất: Xả áp hoặc giảm áp để giữ hệ thống ở mức an toàn.

Valve được phân loại theo những tiêu chí nào?

Để quản lý và lựa chọn chính xác, các kỹ sư không chỉ dựa vào tên gọi mà phân loại valve theo 4 tiêu chí kỹ thuật chuẩn xác:

1. Theo cấu tạo và cơ chế đóng/mở

• Ball valve (Van bi): Đóng mở bằng viên bi khoét lỗ xoay 90 độ.

• Gate valve (Van cổng): Đóng mở bằng đĩa van nâng lên/hạ xuống.

• Globe valve (Van cầu): Đóng mở bằng đĩa van di chuyển vuông góc với ghế van.

• Butterfly valve (Van bướm): Đóng mở bằng đĩa van xoay quanh trục.

• Check valve (Van một chiều): Tự động vận hành dựa vào chênh lệch áp suất dòng chảy.

• Diaphragm valve (Van màng): Dùng màng chắn linh hoạt để cách ly lưu chất.

• Needle valve (Van kim): Dùng ty van hình kim để điều tiết siêu vi.

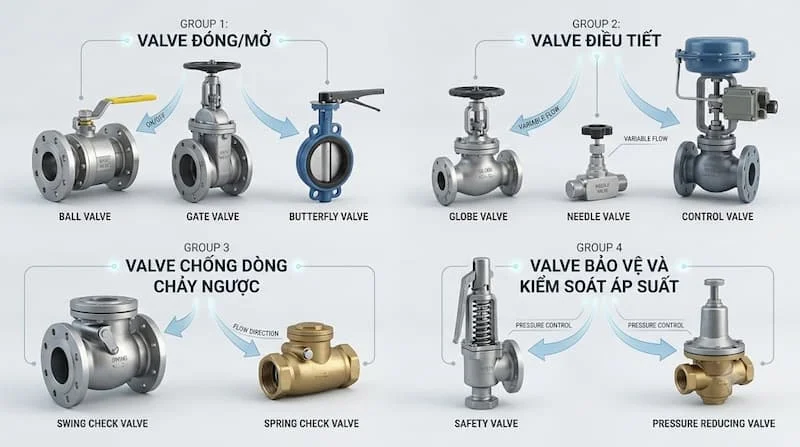

2. Theo chức năng vận hành

• Valve đóng/mở: Van bi, van cổng, van bướm.

• Valve điều tiết: Van cầu, van kim, van điều khiển tuyến tính.

• Valve bảo vệ: Van an toàn, van giảm áp, van chống áp suất âm.

• Valve chống dòng chảy ngược: Van một chiều các loại.

3. Theo phương thức vận hành

• Tay gạt, tay quay (vô lăng).

• Van điều khiển khí nén (Pneumatic actuator).

• Van điều khiển điện (Electric actuator).

• Van tự động thủy lực/cơ học.

4. Theo kiểu kết nối đường ống

• Kiểu nối ren (ren trong/ren ngoài).

• Kiểu mặt bích (Flanged).

• Kiểu hàn (Welded).

• Kiểu Clamp (nhanh vi sinh) và kiểu Wafer/Lug (cho van bướm).

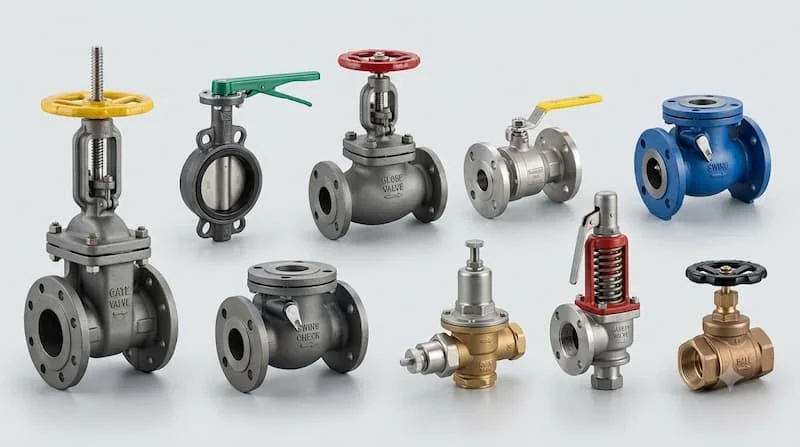

Cac loai valve phổ biến nhất hiện nay và công dụng

1. Ball Valve – Van bi

• Cấu tạo cơ bản: Sử dụng một viên bi có lỗ xuyên tâm đặt bên trong thân van.

• Đặc điểm: Góc xoay 90 độ giúp đóng/mở nhanh chóng, độ kín cao nhờ gioăng PTFE.

• Ứng dụng: Rất phù hợp cho nước, khí nén và nhiều hóa chất khác tùy thuộc vào vật liệu thân van.

• Lưu ý: Không phải là lựa chọn tối ưu nếu dùng để điều tiết lưu lượng liên tục ở góc mở một nửa vì dễ gây xói mòn bi và gioăng.

2. Gate Valve – Van cổng

• Cấu tạo: Cửa van (đĩa van) chuyển động tịnh tiến theo phương vuông góc với dòng chảy.

• Đặc điểm: Chủ yếu dùng để đóng hoặc mở hoàn toàn. Khi mở 100%, dòng chảy hoàn toàn thông thoáng, gần như không tạo ra tổn thất áp suất.

• Ứng dụng: Thích hợp cho các tuyến ống chính cấp thoát nước yêu cầu lưu lượng lớn và ít khi phải đóng mở liên tục.

3. Butterfly Valve – Van bướm

• Cấu tạo: Đĩa van hình cánh bướm xoay quanh trục đặt chính giữa dòng chảy.

• Đặc điểm: Kết cấu cực kỳ gọn gàng, trọng lượng nhẹ, tiết kiệm không gian lắp đặt.

• Ứng dụng: Giải pháp kinh tế và kỹ thuật tối ưu cho đường ống kích thước lớn (từ DN50 đến hàng nghìn mm). Có các kiểu kết nối phổ biến như wafer, lug, mặt bích đôi.

4. Globe Valve – Van cầu

• Cấu tạo: Thân van có vách ngăn hình chữ S hoặc bầu bồng, đĩa van di chuyển tiếp xúc với ghế van.

• Đặc điểm: Thiết kế chuyên dụng cho việc điều tiết lưu lượng với độ chính xác cao.

• Nhược điểm: Do dòng chảy đổi hướng liên tục bên trong thân van nên tạo ra tổn thất áp suất (tổn thất cột áp) lớn hơn nhiều so với van cổng hay van bi.

5. Check Valve – Van một chiều

• Cấu tạo và nguyên lý: Chỉ cho phép lưu chất đi theo một chiều nhất định và tự động đóng lại khi dòng chảy có xu hướng đảo chiều.

• Phân loại: Có nhiều dạng như van một chiều lá lật, van một chiều lò xo, van một chiều cánh bướm.

6. Safety Valve – Van an toàn

• Cấu tạo: Sử dụng cơ cấu lò xo hoặc đối trọng để giữ đĩa van đóng kín ở áp suất làm việc bình thường.

• Công dụng: Tự động xả bớt lưu chất ra ngoài khi áp suất trong hệ thống vượt quá giới hạn thiết kế, bảo vệ an toàn cho toàn bộ thiết bị chịu áp.

So sánh cac loai valve: nên dùng loại nào?

Tại sao cần cân nhắc kỹ khi chọn loại valve?

• Tại sao không dùng van bi thay cho van cầu để điều tiết liên tục? Vì dòng chảy xiết qua khe hở của van bi sẽ làm rách gioăng làm kín và xói mòn bi van rất nhanh.

• Tại sao đường ống lớn thường cân nhắc van bướm? Vì nếu dùng van cổng cho cỡ ống lớn DN300+, trọng lượng và giá thành sẽ cực kỳ đắt đỏ, trong khi van bướm giải quyết bài toán này tối ưu hơn.

• Tại sao sau máy bơm luôn cần van một chiều? Để ngăn dòng nước chảy ngược lại làm quay ngược cánh quạt bơm hoặc gây sốc thủy lực (búa nước) làm hỏng guồng bơm khi ngắt điện.

Các thông số kỹ thuật quan trọng khi lựa chọn valve

Để tìm đúng cac loai valve phù hợp với dự án, kỹ sư cần nắm vững 5 thông số kỹ thuật then chốt sau đây:

1. Kích thước danh định (DN / Inch):

   • Các kích thước phổ biến: DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN50 (2"), DN100 (4"), DN150 (6%)...

   • Phải đảm bảo kích thước valve trùng khớp hoàn toàn với kích thước đường ống và tiêu chuẩn mặt bích kết nối.

2. Áp suất làm việc (PN / Class):

   • Thường gặp hệ mét: PN10, PN16, PN25, PN40...

   • Hoặc hệ tiêu chuẩn Mỹ: Class 150, Class 300...

   • Lưu ý chuyên môn: Không nên quy đổi máy móc giữa hệ PN và Class vì chúng có giới hạn chịu nhiệt - áp suất theo tiêu chuẩn vật liệu khác nhau (như ASME B16.34 hoặc DIN).

3. Vật liệu chế tạo thân và gioăng:

   • Các vật liệu phổ biến: Đồng, gang cầu (FCD450), thép các-bon (WCB), inox (SS304, SS316), nhựa (PVC, CPVC, UPVC).

   • Sự lựa chọn phụ thuộc hoàn toàn vào đặc tính hóa học của môi chất, nhiệt độ và môi trường bên ngoài (ví dụ: môi trường biển cần inox 316).

4. Nhiệt độ làm việc:

   • Valve dùng cho nước lạnh thông thường (0 - 50°C) sẽ không thể chịu được nước nóng, dầu truyền nhiệt hoặc hơi nóng bão hòa lên tới 250°C trở lên nếu gioăng làm bằng cao su EPDM thông thường (cần chuyển sang PTFE, Viton hoặc Graphite).

5. Kiểu kết nối:

   • Ren trong/ngoài, mặt bích tiêu chuẩn (JIS, DIN, ANSI, BS), nối hàn, nối nhanh Clamp hoặc kiểu kẹp Wafer/Lug cho van bướm.

Chọn valve theo môi chất và hệ thống như thế nào?

• Hệ thống nước (Cấp thoát nước, PCCC): Ưu tiên sử dụng van bi, van cổng, van bướm (cho ống lớn), van một chiều và van giảm áp để cân bằng áp lực các tầng tòa nhà.

• Hệ thống hơi nóng (Steam system): Đòi hỏi tiêu chuẩn khắt khe về vật liệu (thép rèn hoặc inox chịu nhiệt), sử dụng van cầu (globe valve) cho việc điều tiết hơi, kết hợp van cổng và van an toàn chịu nhiệt độ cao.

• Hệ thống khí nén: Thường dùng van bi đóng/mở nhanh, van điện từ (Solenoid valve) để tự động hóa chu trình xả nước ngưng hoặc đóng ngắt nhánh khí.

• Hệ thống hóa chất: Cần kiểm tra kỹ bảng tương thích hóa học (chemical compatibility) để chọn đúng vật liệu thân van (như nhựa PVC/CPVC, Inox 316) và vật liệu gioăng (Viton/PTFE) tránh hiện tượng ăn mòn thủng thân van.

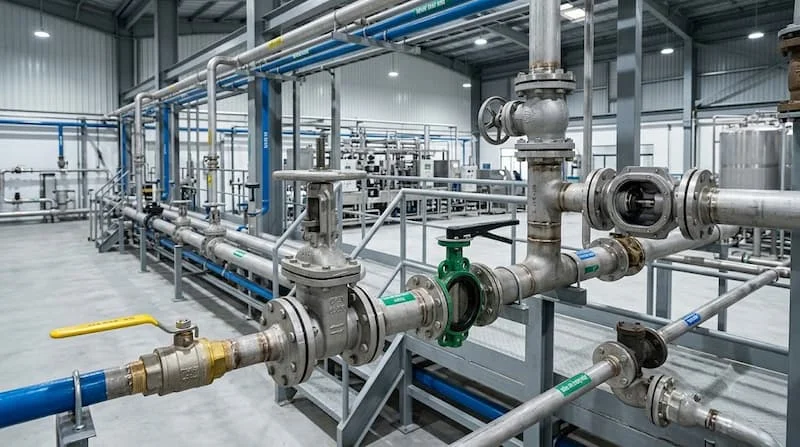

Cac loai valve được ứng dụng ở đâu?

• Cấp thoát nước đô thị & dân dụng: Từ hệ thống cấp nước nhà dân, chung cư cao tầng, nhà máy xử lý nước sạch cho đến hệ thống phòng cháy chữa cháy (PCCC) và trạm bơm áp lực.

• Hệ thống HVAC (Thông gió & Điều hòa không khí): Kiểm soát lưu lượng nước lạnh (Chilled water), nước nóng tuần hoàn cho các chiller,AHU, FCU trong các tòa nhà thương mại.

• Công nghiệp nặng & chế biến: Nhà máy sản xuất giấy, dệt nhuộm, lọc hóa dầu, nhà máy thực phẩm và dược phẩm (yêu cầu van vi sinh tiêu chuẩn cao).

• Trạm bơm công nghiệp: Tích hợp đồng bộ van khóa, van một chiều và van chống búa nước để bảo vệ toàn bộ trạm bơm vận hành bền bỉ.

Những sai lầm thường gặp khi chọn valve

• Sai lầm 1: Chỉ chọn valve theo kích thước đường kính (DN). DN phù hợp chưa chắc áp suất và nhiệt độ đã đáp ứng, dẫn đến nứt vỡ thân van khi vận hành áp cao.

• Sai lầm 2: Không xác định rõ bản chất môi chất. Dùng van gang hoặc van đồng cho hóa chất axit ăn mòn gây hư hỏng toàn bộ thiết bị chỉ sau thời gian ngắn.

• Sai lầm 3: Bỏ qua thông số áp suất và nhiệt độ cực đại. Chỉ tính toán trên áp suất làm việc trung bình mà quên mất áp suất tức thời (surge pressure) khi khởi động bơm.

• Sai lầm 4: Chọn sai kiểu kết nối đường ống. Mua nhầm van mặt bích trong khi hệ thống tuyến ống hiện hữu là kết nối ren.

• Sai lầm 5: Dùng nhầm valve đóng/mở để điều tiết liên tục. Sử dụng van bi hoặc van bướm mở hé để tiết lưu dòng chảy, gây hiện tượng xâm thực (cavitation) làm hỏng đĩa van nhanh chóng.

Checklist 7 bước chọn đúng valve cho hệ thống

Việc áp dụng một quy trình chuẩn giúp kỹ sư không bỏ sót bất kỳ yếu tố kỹ thuật nào:

• Bước 1: Xác định rõ môi chất là gì (Nước, khí, hơi, dầu hay hóa chất?).

• Bước 2: Xác định chức năng cốt lõi cần thiết: Đóng/mở, điều tiết, chống chảy ngược, giảm áp hay bảo vệ quá áp?

• Bước 3: Xác định chính xác kích thước danh định (DN).

• Bước 4: Kiểm tra áp suất làm việc tối đa của hệ thống (PN / Class).

• Bước 5: Kiểm tra ngưỡng nhiệt độ làm việc (thường trực và cực đại).

• Bước 6: Lựa chọn vật liệu thân van và vật liệu gioăng làm kín phù hợp với môi chất.

• Bước 7: Xác định kiểu kết nối (Ren, bích, hàn, clamp) và tiêu chuẩn kỹ thuật đi kèm.

Checklist nhanh nhanh gọn:

Môi chất →  Chức năng →  DN →  Áp suất →  Nhiệt độ →  Vật liệu → Kiểu kết nối → Tiêu chuẩn kỹ thuật → Môi trường lắp đặt.

Lưu ý quan trọng khi lắp đặt và sử dụng valve

• Kiểm tra kỹ lưỡng valve trước khi đưa lên tuyến ống.

• Vệ sinh sạch sẽ đường ống, loại bỏ hoàn toàn xỉ hàn, mạt sắt trước khi lắp đặt.

• Lắp đúng chiều mũi tên chỉ hướng dòng chảy (đối với van một chiều, van cầu, van giảm áp...).

• Không dùng lực tay quá mức hoặc đòn bẩy quá dài khi thao tác van cơ học để tránh làm gãy trục ty van.

• Tiến hành thử áp (hydrostatic test) kiểm tra rò rỉ toàn bộ hệ thống sau khi lắp đặt xong.

• Đối với cac loai valve điều khiển tự động bằng điện hoặc khí nén, cần kiểm tra định kỳ cả bộ truyền động (actuator) và tín hiệu điều khiển trung tâm PLC.

Câu hỏi thường gặp về cac loai valve

Có những loại valve phổ biến nào trong công nghiệp?

Các loại phổ biến nhất gồm van bi, van cổng, van bướm, van cầu, van một chiều, van kim, van an toàn và van giảm áp. Mỗi loại đảm nhận một nhiệm vụ chuyên biệt riêng trong hệ thống đường ống.

Van bi và van bướm khác nhau như thế nào về công dụng?

Van bi sử dụng viên bi khoét lỗ xoay 90 độ, cho độ kín tuyệt đối và đóng mở nhanh. Van bướm sử dụng đĩa xoay quanh trục, có ưu thế vượt trội về trọng lượng nhẹ, giá thành tiết kiệm và cực kỳ phù hợp cho các đường ống có kích thước lớn.

Loại valve nào là lựa chọn tốt nhất để chống dòng chảy ngược?

Van một chiều (check valve) là thiết bị chuyên dụng cho chức năng này. Tùy theo đặc tính dòng chảy và áp lực, bạn có thể chọn van một chiều dạng lá lật, lò xo hoặc cánh bướm đôi.

Có thể dùng van bi để điều tiết lưu lượng dòng chảy không?

Không nên. Mặc dù van bi có thể mở một góc nhỏ để tiết lưu, nhưng việc này sẽ làm xói mòn nhanh viên bi và gioăng làm kín, khiến van sớm bị rò rỉ. Nếu cần điều tiết, bạn nên ưu tiên sử dụng van cầu hoặc van kim.

Làm thế nào để chọn mua đúng loại valve cho dự án?

Bạn cần xác định rõ 7 yếu tố cơ bản: môi chất, chức năng, kích thước DN, áp suất, nhiệt độ, vật liệu và kiểu kết nối, sau đó đối chiếu trực tiếp với yêu cầu kỹ thuật của bản vẽ hệ thống.

Hiểu đúng cac loai valve giúp lựa chọn chính xác và tối ưu hệ thống

Không có một loại valve nào vạn năng có thể phù hợp với mọi hệ thống đường ống. Việc nắm vững đặc tính kỹ thuật của từng thiết bị là chìa khóa để vận hành hệ thống an toàn và hiệu quả:

• Van bi: Giải pháp đóng/mở nhanh và kín tuyệt đối.

• Van cổng: Tối ưu đóng/mở đường ống chính không cản trở dòng.

• Van bướm: Lựa chọn kinh tế cho đường ống kích thước lớn.

• Van cầu: Chuyên gia điều tiết lưu lượng chính xác.

• Van một chiều & van an toàn: Lá chắn bảo vệ an toàn cho thiết bị và máy bơm.
