Tất tần tật về van điều chỉnh áp suất nước: Nguyên lý, phân loại và kinh nghiệm chọn mua chuẩn kỹ thuật

Áp suất nước quá cao gây ra vấn đề gì cho hệ thống?

Trong hệ thống cấp nước dân dụng và công nghiệp, áp suất không phải lúc nào cũng duy trì ở mức ổn định. Khi áp suất đầu vào quá cao hoặc biến động liên tục theo từng khung giờ, đường ống và các thiết bị phía sau phải chịu tải trọng lớn hơn nhiều so với thiết kế ban đầu.

Một số biểu hiện hư hỏng thường gặp trong thực tế bao gồm:

• Vòi nước chảy quá mạnh, gây bắn tóe và lãng phí nước.

• Đường ống phát ra tiếng ồn ù ù hoặc rung lắc mạnh khi mở van.

• Thiết bị sử dụng nước hoạt động không ổn định, lưu lượng lúc mạnh lúc yếu.

• Gioăng, mối nối dễ bị rò rỉ do áp lực nước tác động liên tục.

• Thiết bị phía sau có nguy cơ bị hỏng hóc nghiêm trọng do vượt quá giới hạn chịu áp.

Nếu không kiểm soát kịp thời, các sự cố trên sẽ làm tăng chi phí sửa chữa và gây mất an toàn vận hành. Giải pháp cốt lõi cho vấn đề này là sử dụng thiết bị chuyên dụng.

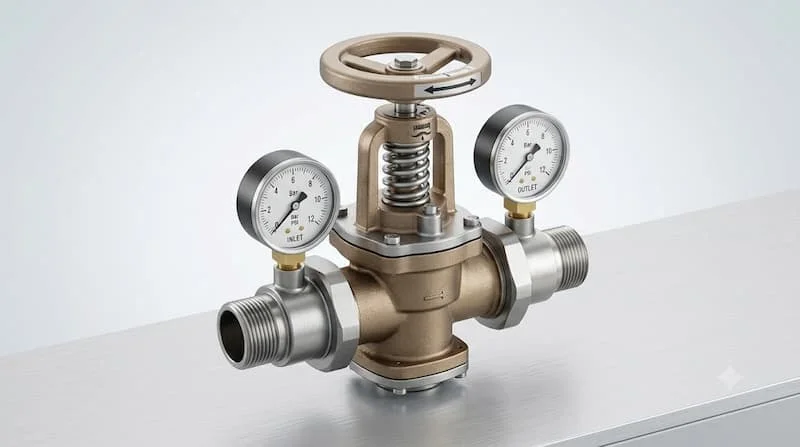

Van điều chỉnh áp suất nước là gì?

Van điều chỉnh áp suất nước (hay còn gọi là van giảm áp nước) là thiết bị cơ khí chuyên dụng được lắp đặt trên hệ thống đường ống nhằm kiểm soát, ổn định và duy trì áp suất đầu ra ở mức phù hợp với yêu cầu của hệ thống, bất chấp sự biến động áp suất ở phía đầu vào.

Để hiểu rõ hơn về cách vận hành của thiết bị này, bạn cần phân biệt các vùng áp suất cơ bản:

• Vị trí đầu vào (Inlet): Nơi dòng nước đi vào van với áp suất cao trước van (P_1).

• Vị trí đầu ra (Outlet): Nơi dòng nước đi ra sau van với áp suất đã được hạ xuống và ổn định (P_2).

• Giá trị áp suất cài đặt: Mức áp suất mong muốn cho các thiết bị phía sau thông qua việc điều chỉnh lực nén lò xo.

Lưu ý phân biệt kỹ thuật: Trong thực tế, thuật ngữ van điều chỉnh áp suất thường được dùng song song với van giảm áp nước (pressure reducing valve). Tuy nhiên, bạn tuyệt đối không nên đánh đồng thiết bị này với các dòng van thông thường như van bi, van cổng hay van bướm. Các loại van thông thường chỉ thực hiện nhiệm vụ đóng/mở hoàn toàn dòng chảy, hoàn toàn không có cơ chế tự động điều tiết và duy trì ổn định áp suất đầu ra khi lưu lượng thay đổi.

Nguyên lý hoạt động của van điều chỉnh áp suất

Nguyên lý cơ bản của thiết bị dựa trên sự cân bằng lực giữa áp lực nước đầu ra và lực căng của lò xo bên trong thân van.

• Dòng nước đi vào van với áp suất đầu vào cao (P_1).

• Bên trong van, thiết bị sử dụng sự kết hợp nhịp nhàng giữa màng van/piston, lò xo và cơ cấu điều chỉnh để tự động thay đổi tiết diện lưu thông của dòng nước, tạo ra áp suất đầu ra (P_2) ổn định cung cấp cho các thiết bị sử dụng.

• Cơ chế tự động: Khi áp suất phía sau van tăng vượt mức cài đặt (do giảm lưu lượng tiêu thụ), lực tác động lên màng van thắng lực lò xo, khiến van có xu hướng đóng bớt lại. Ngược lại, khi áp suất phía sau giảm (do nhu cầu sử dụng nước tăng), lò xo đẩy màng van dịch chuyển, làm van mở rộng thêm để duy trì áp suất mong muốn.

Sơ đồ dòng chảy: Nguồn nước → Áp suất cao (P_1) →  Van điều chỉnh áp suất nước →  Áp suất ổn định (P_2) → Thiết bị sử dụng.

Khả năng điều chỉnh và độ nhạy của van phụ thuộc vào thiết kế kết cấu, dải áp suất làm việc, lưu lượng dòng chảy và cách cài đặt ban đầu của kỹ thuật viên.

Các loại van điều chỉnh áp suất phổ biến

1. Van giảm áp nước trực tiếp

• Đặc điểm: Có thiết kế tương đối đơn giản, gọn gàng, hoạt động dựa trên tác động trực tiếp của áp lực nước lên màng van và lò xo đối trọng.

• Ưu điểm: Tự động duy trì áp suất phía sau van ổn định trong phạm vi thiết kế, phản ứng nhanh với các thay đổi nhỏ của hệ thống.

• Ứng dụng: Phù hợp với nhiều hệ thống cấp nước dân dụng, tòa nhà thấp tầng hoặc các nhánh cấp nước cục bộ.

2. Van giảm áp dạng piston

• Đặc điểm: Sử dụng cơ cấu piston chuyển động tịnh tiến bên trong xylanh để đóng/mở và điều áp thay vì dùng màng cao su.

• Ưu điểm: Kết cấu cực kỳ chắc chắn, độ bền cơ học cao, chịu được áp lực dòng chảy lớn.

• Ứng dụng: Thường dùng cho các hệ thống đường ống công nghiệp hoặc khu vực có áp suất đầu vào rất cao.

3. Van giảm áp dạng màng

• Đặc điểm: Sử dụng màng chắn bằng chất đàn hồi (như EPDM, NBR) kết hợp đĩa van để cảm nhận và điều khiển áp suất dòng chảy.

• Ưu điểm: Độ nhạy cao, vận hành êm ái, ít ma sát, khả năng đáp ứng tốt trong hầu hết các mạng lưới cấp nước thương mại và dân dụng.

4. Van điều khiển áp suất pilot (Pilot-operated pressure reducing valve)

• Đặc điểm: Tích hợp thêm một van phụ nhỏ (pilot) bên trên thân van chính để nhận diện và điều khiển áp suất.

• Ưu điểm: Cho phép kiểm soát áp suất cực kỳ chính xác, ổn định ngay cả khi lưu lượng và áp suất đầu vào biến động lớn.

• Ứng dụng: Thường được sử dụng trong hệ thống cấp nước công nghiệp quy mô lớn, nhà máy sản xuất hoặc hệ thống PCCC tòa nhà cao tầng.

Lưu ý chuyên môn: Không có dòng van nào là hoàn hảo cho mọi trường hợp. Việc lựa chọn phải dựa trên thông số thực tế về lưu lượng, áp suất, kích thước DN và yêu cầu vận hành của hệ thống.

Thông số kỹ thuật quan trọng khi chọn van điều chỉnh áp suất

1. Kích thước danh định (DN):

   • Các kích thước phổ biến: DN15, DN20, DN25, DN32, DN50, DN80, DN100...

   • Kích thước DN của van phải tương thích tuyệt đối với đường kính ống và lưu lượng yêu cầu để tránh hiện tượng sụt áp hoặc tiếng ồn.

2. Áp suất đầu vào (P_1):

   • Cần nắm rõ áp suất tối đa, áp suất thông thường và áp suất có thể xuất hiện đột ngột trong hệ thống (bao gồm cả áp suất búa nước) để chọn van có giới hạn chịu áp an toàn.

3. Áp suất đầu ra (P_2):

   • Đây là thông số cốt lõi để xác định xem van có đáp ứng đúng yêu cầu áp lực nước cho các thiết bị phía sau hay không.

4. Dải điều chỉnh áp suất (Pressure range):

   • Mỗi model van chỉ hỗ trợ một dải điều chỉnh nhất định (ví dụ: 1 - 6 bar hoặc 2 - 10 bar). Cần chọn đúng dải áp cần thiết cho hệ thống.

5. Lưu lượng dòng chảy (Q):

   • Phải tính toán lưu lượng tối thiểu và tối đa qua van để đảm bảo van không quá nhỏ (gây thiếu nước) hoặc quá lớn (gây mất ổn định điều áp).

6. Vật liệu chế tạo thân van:

   • Các vật liệu phổ biến gồm: Đồng thau (cho cỡ nhỏ), gang cầu (cho cỡ lớn công nghiệp), thép hoặc inox (cho môi chất đặc biệt).

7. Kiểu kết nối đường ống:

   • Kiểu nối ren (cho ống nhỏ) hoặc nối mặt bích tiêu chuẩn (cho ống lớn từ DN50 trở lên).

Van điều chỉnh áp suất khác gì van thường?

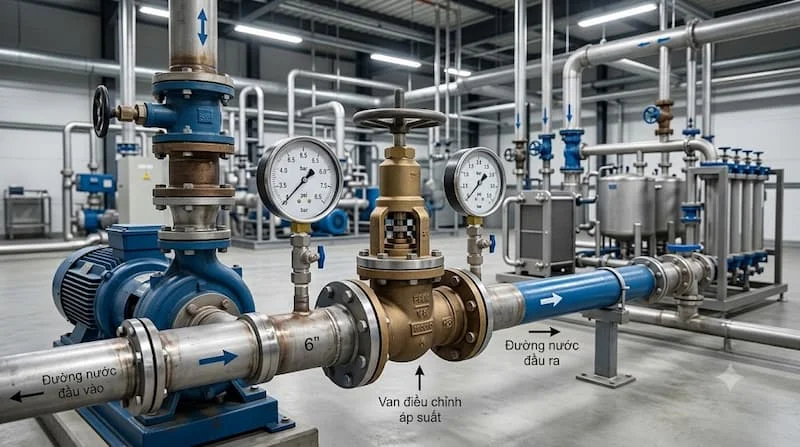

Khi nào nên sử dụng van điều chỉnh áp suất?

• Hệ thống cấp nước cho nhà cao tầng: Càng xuống các tầng thấp, áp suất nước càng lớn do cột nước dồn nén. Van điều áp được bố trí phân khu theo tầng để hạ áp, giúp người dùng sử dụng nước thoải mái mà không làm hỏng thiết bị vệ sinh.

• Bảo vệ thiết bị cần áp suất ổn định: Lắp đặt trước các thiết bị nhạy cảm với áp lực cao như máy nước nóng trực tiếp, máy giặt cao cấp, thiết bị y tế hoặc hệ thống tưới cây tự động.

• Hệ thống có áp suất đầu vào quá cao: Giúp bảo vệ toàn bộ mạng lưới đường ống nội bộ khỏi nguy cơ bục vỡ do áp lực nguồn cấp thành phố quá lớn.

• Hệ thống cấp nước công nghiệp & PCCC: Kiểm soát áp lực dòng chảy ổn định tại từng phân xưởng hoặc trạm cấp nước chữa cháy theo đúng quy chuẩn kỹ thuật.

Những sai lầm thường gặp khi sử dụng van điều chỉnh áp suất

• Sai lầm 1: Chọn van chỉ dựa vào đường kính DN. Kích thước ống phù hợp nhưng nếu dải áp suất và lưu lượng không đúng, van sẽ nhanh chóng hỏng hóc hoặc không đạt hiệu quả giảm áp.

• Sai lầm 2: Không kiểm tra kỹ áp suất đầu vào thực tế. Lắp đặt van vào hệ thống có áp suất vượt quá giới hạn chịu đựng tối đa của van khiến màng van bị xé rách.

• Sai lầm 3: Cài đặt áp suất đầu ra không hợp lý. Cài quá thấp khiến thiết bị phía sau không đủ nước dùng; cài quá cao làm mất tác dụng bảo vệ hệ thống.

• Sai lầm 4: Lắp ngược chiều dòng chảy. Quên quan sát mũi tên định hướng (Flow) dập nổi trên thân van, dẫn đến việc van bị khóa chặt dòng chảy hoặc mất khả năng điều áp.

• Sai lầm 5: Bỏ qua bước vệ sinh đường ống trước khi lắp. Cặn bẩn, xỉ hàn từ quá trình thi công kẹt vào đế van hoặc làm xước piston, gây ra hiện tượng rò rỉ áp suất.

• Sai lầm 6: Không tính toán đến lưu lượng thực tế giờ cao điểm. Chọn van quá nhỏ gây tụt áp nghiêm trọng khi toàn bộ tòa nhà đồng loạt xả nước.

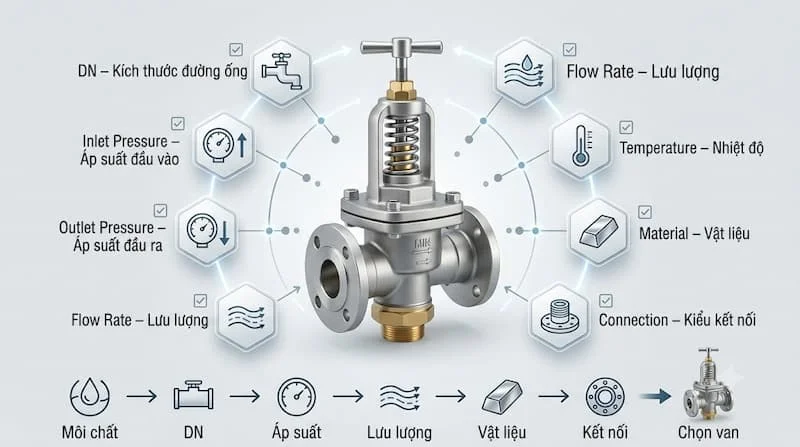

Cách chọn van điều chỉnh áp suất phù hợp trong 7 bước

Để đảm bảo hiệu quả đầu tư và kỹ thuật tối ưu, hãy tuân thủ quy trình lựa chọn gồm 7 bước sau:

• Bước 1: Xác định rõ môi chất (Nước lạnh sinh hoạt, nước nóng hay hóa chất).

• Bước 2: Xác định kích thước DN của tuyến ống hiện hữu (Ví dụ: DN20, DN25, DN50, DN100...).

• Bước 3: Đo đạc và xác định áp suất đầu vào tối đa (P_1) của hệ thống.

• Bước 4: Xác định chính xác áp suất đầu ra mong muốn (P_2) để cấp cho thiết bị phía sau.

• Bước 5: Tính toán lưu lượng tiêu thụ (Lưu lượng tối thiểu, trung bình và tối đa).

• Bước 6: Lựa chọn vật liệu thân van và kiểu kết nối căn cứ vào nhiệt độ, môi trường lắp đặt và tiêu chuẩn ống.

• Bước 7: Đối chiếu thông số với catalogue nhà sản xuất (Kiểm tra dải điều áp, nhiệt độ làm việc, tổn thất áp suất qua van).

Lưu ý quan trọng khi lắp đặt và điều chỉnh van

• Lắp đặt van đúng chiều mũi tên chỉ hướng dòng chảy trên thân.

• Vệ sinh, xả sạch cặn bẩn toàn bộ đường ống trước khi siết chặt các mối nối.

• Đảm bảo các mối nối ren hoặc mặt bích phải được quấn băng tan / lót gioăng kín khít tuyệt đối để tránh rò rỉ.

• Tiến hành cài đặt áp suất đầu ra từ từ bằng cách vặn vít điều chỉnh trên đỉnh van.

• Không tự ý điều chỉnh vượt quá giới hạn kỹ thuật cho phép của nhà sản xuất.

• Tiến hành test thử áp lực và kiểm tra rò rỉ sau khi hoàn tất lắp đặt.

Câu hỏi thường gặp về van điều chỉnh áp suất

Van điều chỉnh áp suất nước có tác dụng chính là gì?

Thiết bị được sử dụng để kiểm soát, hạ áp và duy trì ổn định áp suất nước đầu ra ở mức an toàn, đặc biệt hữu ích cho các hệ thống có áp suất nguồn cấp quá cao hoặc dao động lớn.

Van điều chỉnh áp suất có phải là van giảm áp không?

Đúng vậy. Trong kỹ thuật cơ điện, hai thuật ngữ này thường được dùng thay thế cho nhau để chỉ thiết bị làm giảm và ổn định áp suất phía sau van. Tuy nhiên, bạn nên xem kỹ model cụ thể để chọn đúng loại trực tiếp hay gián tiếp (pilot).

Có thể dùng van bi thông thường để điều chỉnh áp suất nước không?

Không nên. Van bi chỉ phù hợp cho nhiệm vụ đóng/mở dòng chảy. Việc đóng hé van bi không thể tự động duy trì áp suất ổn định khi lưu lượng thay đổi, đồng thời gây xói mòn và phá hủy van rất nhanh.

Nên chọn mua van điều chỉnh áp suất có kích thước DN bao nhiêu?

Kích thước DN phải được lựa chọn dựa trên đường kính ống kết nối kết hợp với tính toán lưu lượng thực tế của hệ thống, tuyệt đối không chọn cảm tính chỉ dựa vào mắt thường.

Vì sao áp suất đầu ra sau van vẫn bị tăng cao bất thường?

Hiện tượng này có thể do áp suất đầu vào quá lớn vượt quá tỷ lệ giảm áp của van, kẹt cặn bẩn tại đế làm kín, màng van bị rách hoặc do lựa chọn sai kích thước van từ ban đầu.

Chọn đúng van điều chỉnh áp suất nước để hệ thống vận hành ổn định, bền bỉ

Van điều chỉnh áp suất đóng vai trò là "lớp khiên" kỹ thuật quan trọng giúp kiểm soát áp lực, bảo vệ đường ống và toàn bộ thiết bị phía sau khỏi nguy cơ hỏng hóc do quá áp. Khi lựa chọn thiết bị, các kỹ sư và chủ đầu tư không nên chỉ nhìn vào kích thước DN, mà cần đồng thời đánh giá toàn diện chuỗi thông số:

Áp suất đầu vào → Áp suất đầu ra →  Lưu lượng dòng chảy → Kích thước DN →  Nhiệt độ vận hành →  Vật liệu cấu thành → Kiểu kết nối và điều kiện lắp đặt thực tế.
