Hướng Dẫn Toàn Diện Về Van Điện Từ Khí Nén 1 Chiều: Cấu Tạo, Phân Loại và Tiêu Chuẩn Lựa Chọn

Vì sao hệ thống tự động hóa cần van điện từ và van một chiều?

Trong các hệ thống khí nén và tự động hóa công nghiệp hiện đại, việc điều khiển dòng khí chính xác đóng vai trò quyết định đến hiệu suất vận hành của toàn bộ dây chuyền. Nếu chỉ đóng mở thủ công, hệ thống chắc chắn không thể đạt được tốc độ, độ chính xác và mức độ tự động hóa mong muốn.

Bên cạnh đó, tại nhiều vị trí trọng yếu, hệ thống còn đòi hỏi phải ngăn chặn tuyệt đối dòng khí đi ngược, bảo vệ thiết bị hoặc duy trì hướng dòng theo đúng thiết kế ban đầu. Từ đây, nhu cầu sử dụng các thiết bị như van điện từ, van điều khiển khí nén, van một chiều khí nén hoặc các cấu hình kết hợp trở nên vô cùng cấp thiết.

Cảnh báo chuyên gia ngay từ đầu: Tên gọi “van điện từ khí nén 1 chiều” thường được sử dụng không thống nhất trên thị trường. Việc hiểu rõ bản chất kỹ thuật sẽ giúp bạn tránh mua nhầm sản phẩm hoặc thiết kế sai cấu hình hệ thống.

Van điện từ khí nén 1 chiều là gì?

Van điện từ khí nén 1 chiều là cách gọi thường dùng để chỉ thiết bị điều khiển dòng khí bằng tín hiệu điện trong hệ thống khí nén, đồng thời có yêu cầu kiểm soát hướng dòng hoặc chống dòng chảy ngược. Tuy nhiên, về mặt kỹ thuật, van điện từ, van điều khiển khí nén và van một chiều là những khái niệm khác nhau và cần xác định đúng cấu hình trước khi lựa chọn.

Để phân tách rạch ròi, chúng ta xem xét 3 thành phần cấu thành:

• Van điện từ: Sử dụng nguồn điện tác động vào cuộn coil từ tính để điều khiển cơ cấu van đóng/mở dòng khí tức thì.

• Van điều khiển khí nén: Sử dụng áp lực khí nén làm tín hiệu kích hoạt bộ truyền động (actuator) để vận hành van.

• Van một chiều: Hoạt động hoàn toàn dựa trên sự chênh lệch áp suất giữa hai đầu để tự động mở cho khí đi qua hoặc đóng chặt khi có dòng ngược chiều.

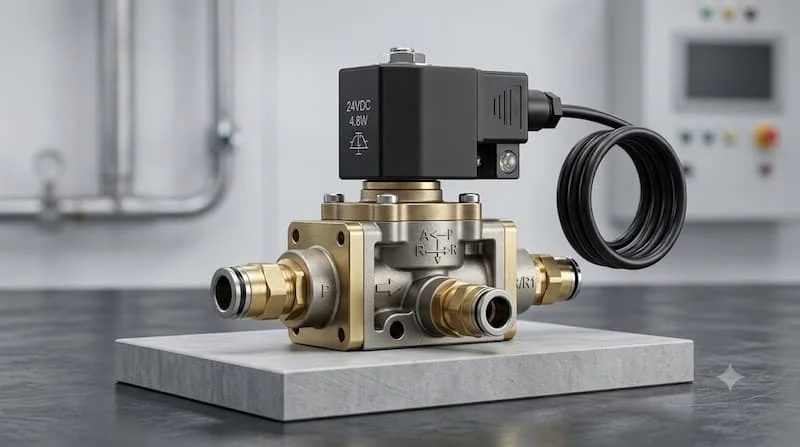

Cấu tạo của hệ thống van điện từ khí nén

Một thiết bị hoàn chỉnh được ghép nối từ các bộ phận cốt lõi sau:

• Cuộn coil điện từ: Nhận dòng điện điều khiển để sản sinh lực từ trường vận hành lõi van.

• Thân van: Khung đúc chứa các đường dẫn dòng khí vào và ra.

• Lõi van / Spool: Trực tiếp di chuyển để đóng mở hoặc phân phối lại đường khí nén.

• Gioăng làm kín: Thường làm từ cao su cao cấp giúp hạn chế triệt để tình trạng rò rỉ khí.

• Cổng kết nối: Thiết kế ren tiêu chuẩn hoặc dạng cắm ống linh hoạt.

• Đối với hệ thống van khí nén kết hợp: Cần xét thêm các thành phần phụ trợ như bộ truyền động Actuator, van pilot điều hướng, bộ lọc tách nước và điều áp khí.

Nguyên lý hoạt động của van điện từ khí nén 1 chiều

Chu trình vận hành chuẩn bắt đầu khi có Tín hiệu điện → coil hoạt động → thay đổi trạng thái van → khí nén đi qua → thiết bị chấp hành hoạt động. Trường hợp hệ thống có tích hợp chức năng chống dòng ngược: khi dòng khí đi đúng chiều, van mở; ngược lại, khi áp lực đảo chiều, cơ cấu một chiều sẽ lập tức đóng lại để ngăn dòng quay về.

Điểm kỹ thuật quan trọng cần nhớ: Không phải cứ có cuộn coil điện từ là chiếc van đó tự động trở thành van một chiều. Chức năng đóng mở bằng điện từ và chức năng ngăn dòng ngược là hai cơ chế hoàn toàn khác biệt. Trong nhiều trường hợp thực tế, kỹ sư phải thiết kế lắp ghép van điện từ kết hợp song song với van một chiều khí nén thay vì tìm kiếm một thiết bị duy nhất không tồn tại trên thực tế.

Các loại van điện từ khí nén phổ biến

1. Van điện từ 2/2

Cấu tạo gồm 2 cổng và 2 trạng thái đóng/mở, chuyên dụng cho việc đóng ngắt hoàn toàn dòng khí nén trên đường ống chính.

2. Van điện từ 3/2

Thiết kế 3 cổng, 2 trạng thái, thường dùng để điều khiển các cơ cấu chấp hành đơn hoặc van khí nén tác động đơn.

3. Van điện từ 5/2

Sở hữu 5 cổng và 2 vị trí, cực kỳ phổ biến trong việc điều khiển đảo chiều xilanh khí nén tác động kép.

4. Van điện từ 5/3

Có 3 vị trí điều khiển (thường ở giữa xả, chặn hoặc áp lực), giúp dừng xilanh ở bất kỳ hành trình nào theo ý muốn.

5. Van một chiều khí nén

Thiết kế tập trung hoàn toàn vào việc cho khí đi một chiều và chặn đứng dòng khí ngược lại.

Loại van	Chức năng chính	Ứng dụng thực tế
2/2	Đóng/mở dòng khí	Ngắt mở dòng cấp tổng hoặc xả nhanh
3/2	Điều khiển cơ cấu đơn	Xilanh tác động đơn, thổi bụi, điều khiển van khác
5/2	Đảo chiều dòng khí	Xilanh tác động kép trong dây chuyền tự động
5/3	3 trạng thái điều khiển	Định vị hành trình xilanh chính xác
Van một chiều	Ngăn dòng ngược	Bảo vệ nguồn khí nén và các thiết bị nhạy cảm

Thông số kỹ thuật cần quan tâm khi chọn van

Để đảm bảo hiệu năng thương mại và kỹ thuật, bạn cần cân nhắc kỹ các thông số sau:

• Điện áp coil: Phải khớp tuyệt đối với hệ thống điều khiển (phổ biến gồm 12V DC, 24V DC, 24V AC, 110V AC, 220V AC).

• Kích thước cổng (Port size): Các cỡ ren thông dụng như G1/8, G1/4, G3/8, G1/2...

• Áp suất làm việc: Đối chiếu giới hạn chịu áp của van với áp lực đầu ra của máy nén khí.

• Lưu lượng (Cv/Flow rate): Ảnh hưởng trực tiếp đến tốc độ làm việc của thiết bị chấp hành phía sau.

• Vật liệu chế tạo: Hợp kim nhôm nhẹ, đồng thau bền bỉ hoặc nhựa kỹ thuật tùy môi trường.

• Trạng thái hoạt động: Thường đóng (NC) hoặc thường mở (NO).

Van điện từ khí nén 1 chiều khác gì van điện từ thông thường?

Tiêu chí so sánh	Van điện từ thông thường	Van một chiều khí nén
Tác nhân điều khiển	Tín hiệu điện từ (Coil)	Chênh lệch áp suất dòng khí
Chức năng cốt lõi	Đóng, mở hoặc điều hướng dòng	Ngăn chặn hoàn toàn dòng chảy ngược
Yêu cầu nguồn điện	Bắt buộc phải có điện	Không cần sử dụng điện
Cơ cấu bên trong	Lõi van (Spool) trượt	Đĩa, bi, lá lật hoặc lò xo đàn hồi
Ứng dụng chính	Tự động hóa chu trình máy	Bảo vệ hướng dòng, chống thất thoát áp

Lời khuyên chuyên gia: Nếu hệ thống của bạn vừa cần tính năng đóng mở tự động bằng điện, vừa cần tính năng an toàn chống dòng khí ngược, giải pháp tối ưu là lắp đặt kết hợp cả van điện từ và van một chiều khí nén trên cùng một cụm đường ống.

Van điện từ khí nén một chiều được sử dụng ở đâu?

Sự kết hợp các thiết bị này hiện diện khắp nơi trong các ngành công nghiệp tự động hóa:

• Máy móc cơ khí tự động hóa và robot công nghiệp.

• Dây chuyền lắp ráp linh kiện điện tử, ô tô.

• Hệ thống phân phối khí nén trung tâm trong nhà máy.

• Cụm điều khiển xilanh kẹp, xilanh đẩy phôi.

• Máy đóng gói sản phẩm, máy chiết rót dung dịch tự động.

• Các hệ thống gắp nhả sản phẩm bằng giác hút chân không kết hợp khí nén.

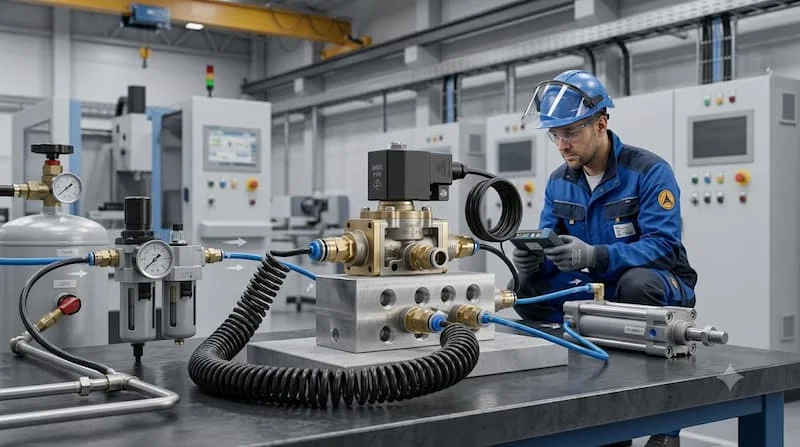

Ví dụ sơ đồ thực tế:

Máy nén khí → cụm xử lý khí (lọc/điều áp) → van điện từ điều khiển → xilanh khí nén. Trong trường hợp cần bảo vệ mạch khí tránh áp lực hồi lưu đột ngột, các kỹ sư sẽ bổ sung van một chiều khí nén ngay tại nhánh cấp phụ trợ theo đúng thiết kế bản vẽ kỹ thuật.

Những sai lầm thường gặp khi sử dụng

• Sai lầm 1: Nhầm lẫn giữa van điện từ và van một chiều: Dẫn đến việc mua thiết bị thiếu chức năng điều khiển điện hoặc thiếu chức năng chống dòng ngược.

• Sai lầm 2: Chọn sai điện áp coil: Lắp nhầm coil 220V AC vào tủ điện điều khiển 24V DC làm cháy cuộn coil ngay lần đóng điện đầu tiên.

• Sai lầm 3: Chọn sai kích thước cổng ren: Ren ống không khớp gây rò rỉ khí nén hoặc làm giảm lưu lượng cấp.

• Sai lầm 4: Bỏ qua thông số áp suất: Dùng van áp thấp cho hệ thống áp suất cao gây nứt vỡ thân van nguy hiểm.

• Sai lầm 5: Không quan tâm lưu lượng (Flow rate): Chọn van quá nhỏ khiến xilanh chuyển động chậm chạp, không đáp ứng kịp tiến độ dây chuyền.

• Sai lầm 6: Bỏ qua chất lượng khí nén: Khí nén chứa nhiều nước, dầu thừa và bụi bẩn không qua bộ lọc sẽ làm kẹt lõi spool, giảm tuổi thọ van trầm trọng.

Cách chọn van điện từ khí nén một chiều phù hợp

• Bước 1: Xác định môi chất: Khí nén sạch, khí trơ hay các loại khí kỹ thuật đặc thù khác.

• Bước 2: Xác định chức năng yêu cầu: Hệ thống cần đóng ngắt đơn thuần, điều hướng xilanh hay chống dòng khí ngược.

• Bước 3: Xác định điện áp điều khiển: Lựa chọn đúng mức điện áp sẵn có trong tủ điện (12V, 24V, 110V, 220V...).

• Bước 4: Xác định áp suất vận hành: Đối chiếu biên độ áp suất tối đa của hệ thống với thông số nhà sản xuất.

• Bước 5: Xác định lưu lượng khí: Tính toán tiết diện dòng chảy để van không trở thành nút thắt cổ chai làm giảm tốc độ máy.

• Bước 6: Chọn kích thước và kiểu kết nối: Kích thước cổng ren G1/4, G3/8 hay kiểu lắp đế manifold.

• Bước 7: Đánh giá môi trường làm việc: Nhiệt độ phòng máy, độ ẩm, mức độ bám bụi hoặc hơi dầu xung quanh.

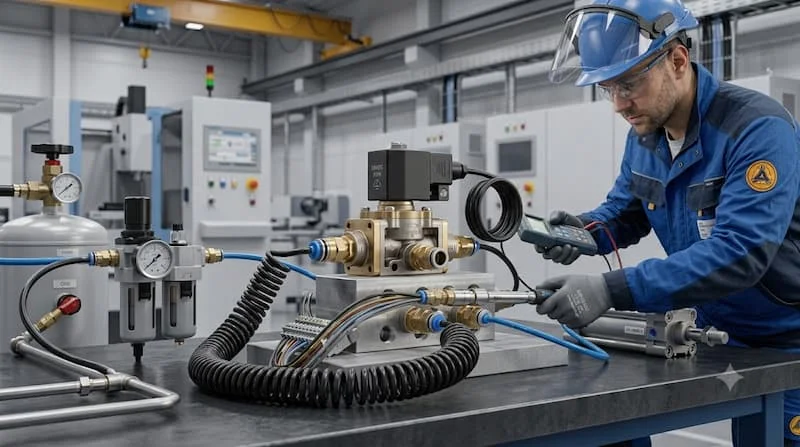

Checklist trước khi lắp đặt và vận hành

• Xác định đúng chủng loại van theo yêu cầu thiết kế

• Kiểm tra kỹ thông số điện áp của cuộn coil

• Kiểm tra kích thước cổng kết nối ren ống

• Kiểm tra áp suất làm việc thực tế của hệ thống

• Đảm bảo lưu lượng van đáp ứng tốc độ cơ cấu chấp hành

• Kiểm tra chiều mũi tên hướng dòng chảy (đặc biệt với phần một chiều)

• Kiểm tra tình trạng gioăng làm kín và khớp nối

• Vệ sinh thổi sạch mạt sắt, bụi bẩn trong đường ống khí trước khi lắp

• Kiểm tra độ kín khít, không để xảy ra rò rỉ khí nén

• Kiểm tra tín hiệu điện điều khiển đóng mở từ PLC/tủ điện

• Tiến hành vận hành thử không tải

• Theo dõi sát sao tình trạng hoạt động ổn định của van trong chu trình đầu

Câu hỏi thường gặp về van điện từ khí nén 1 chiều

Van điện từ khí nén 1 chiều là gì?

Đây là cách gọi chung của thị trường để chỉ các cấu hình thiết bị vừa cần điều khiển tự động bằng điện vừa cần kiểm soát hướng dòng khí. Bạn cần tách bạch rõ các tính năng kỹ thuật trước khi chọn mua.

Van điện từ có phải là van một chiều không?

Hoàn toàn không. Van điện từ dùng năng lượng điện từ để đóng mở hoặc phân phối dòng, trong khi van một chiều hoạt động hoàn toàn cơ học dựa vào chênh lệch áp suất để ngăn dòng chảy ngược.

Có thể kết hợp van điện từ với van một chiều không?

Được và đây là giải pháp rất phổ biến trong công nghiệp để giúp hệ thống vừa tự động hóa linh hoạt vừa được bảo vệ an toàn trước hiện tượng dòng khí hồi lưu.

Van điện từ khí nén sử dụng điện áp bao nhiêu?

Tùy thuộc vào thiết kế cuộn coil của từng hãng sản xuất, các mức điện áp phổ biến nhất gồm 12V DC, 24V DC và 220V AC. Cần kiểm tra kỹ tem nhãn trước khi cấp nguồn điện.

Khi chọn van cần quan tâm thông số quan trọng nào?

Các yếu tố cốt lõi gồm điện áp coil, kích thước cổng ren, áp suất chịu đựng, lưu lượng khí, vật liệu cấu thành và điều kiện môi trường làm việc thực tế.

Chọn đúng van điện từ khí nén 1 chiều để hệ thống hoạt động ổn định

Tóm lại, để vận hành một hệ thống tự động hóa trơn tru, bạn cần phân biệt rõ ràng giữa van điện từ, van khí nén và van một chiều khí nén, tuyệt đối không lựa chọn sản phẩm chỉ dựa vào tên gọi thương mại mơ hồ. Việc xác định chính xác chức năng, điện áp, áp suất, lưu lượng và kích thước sẽ giúp hệ thống của bạn tránh khỏi những sự cố dừng máy tốn kém. Trong nhiều trường hợp, cấu hình kết hợp các thiết bị chuyên dụng chính là chìa khóa vàng cho hiệu suất tối ưu.
