Van nước công nghiệp: Các loại, thông số và cách chọn đúng cho hệ thống

Vì sao cần chọn đúng loại van cho đường ống?

Trong hệ thống cấp nước nhà máy, xử lý nước hay PCCC, van nước công nghiệp không đơn thuần là thiết bị đóng/mở đường ống. Đó là điểm kiểm soát dòng chảy. Chọn đúng thì hệ thống vận hành ổn định. Chọn sai thì rò rỉ, tổn thất áp suất, khó thao tác, thậm chí phải dừng hệ thống để thay thế.

Khó ở chỗ mỗi loại van có cấu tạo và mục đích khác nhau. Hai chiếc van cùng DN vẫn có thể phục vụ hai chức năng hoàn toàn khác nhau. Vì vậy, không thể chỉ dựa vào kích thước đường ống để chọn van. Bạn cần xét thêm áp suất, nhiệt độ, vật liệu, môi trường lưu chất và phương thức vận hành.

Bài viết đi từ định nghĩa, cấu tạo đến cách so sánh từng loại và checklist 7 bước. Mục đích là giúp bạn chọn đúng ngay từ đầu, thay vì trả giá bằng chi phí bảo trì về sau.

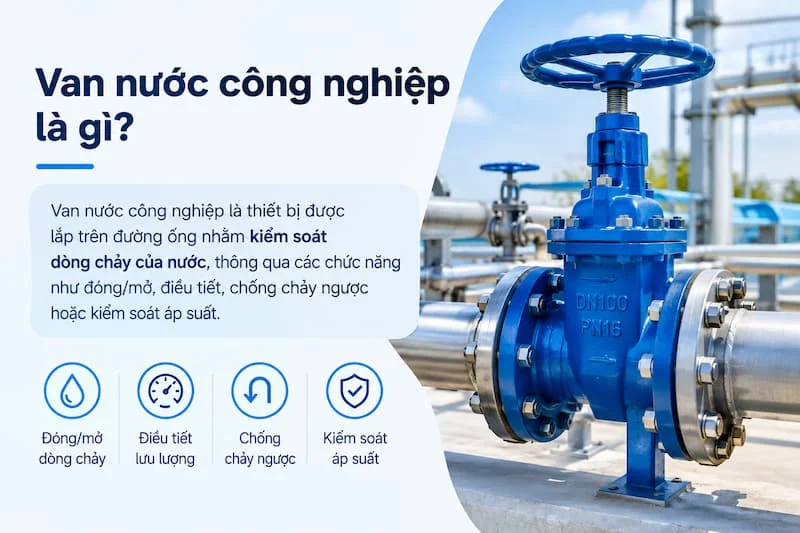

Van nước công nghiệp là gì?

Van nước công nghiệp là thiết bị lắp trên đường ống nhằm kiểm soát dòng chảy của nước, thông qua các chức năng đóng/mở, điều tiết, chống chảy ngược hoặc kiểm soát áp suất. Thiết bị này được dùng trong cấp nước, xử lý nước, sản xuất, PCCC, HVAC và nhiều hệ thống công nghiệp khác.

Trong hệ thống đường ống, van thường nằm ở các vị trí then chốt: sau trạm bơm, trên tuyến phân phối, trước thiết bị cần bảo vệ hoặc tại điểm cần cô lập để bảo trì. Nhờ vậy, người vận hành có thể tách riêng một đoạn ống mà không phải dừng toàn bộ hệ thống.

Xét theo cách vận hành, có hai nhóm chính:

• Van tay (tay gạt, tay quay): phù hợp vị trí ít thao tác.

• Van điều khiển tự động (khí nén, điện, tín hiệu điều khiển): phù hợp hệ thống cần vận hành từ xa hoặc phản hồi theo thông số.

Đây là lý do van được xem là một trong những thiết bị quan trọng nhất của đường ống. Một van hỏng có thể ảnh hưởng cả tuyến.

Cấu tạo và nguyên lý hoạt động

Dù kiểu dáng khác nhau, van công nghiệp thường gồm các bộ phận sau:

• Thân van: chịu áp lực và kết nối với đường ống.

• Bộ phận đóng/mở: trực tiếp thay đổi tiết diện dòng chảy.

• Trục van: truyền chuyển động từ tay điều khiển đến bộ phận đóng/mở.

• Gioăng làm kín: hạn chế rò rỉ tại các vị trí tiếp xúc.

• Tay quay/tay gạt, hoặc bộ truyền động nếu là van tự động.

Nguyên lý khá đơn giản. Khi cơ cấu điều khiển tác động lên bộ phận đóng/mở, tiết diện dòng chảy thay đổi. Van có thể cho nước đi qua, hạn chế dòng chảy hoặc ngăn hoàn toàn.

Từ nguyên lý này, van được chia thành bốn kiểu làm việc:

• On/Off: chủ yếu đóng hoặc mở hoàn toàn.

• Điều tiết: kiểm soát lưu lượng.

• Một chiều: van một chiều hoạt động tự động theo chiều dòng chảy, không cần người vận hành.

• Điều khiển tự động: dùng khí nén, điện hoặc tín hiệu điều khiển.

Phân biệt được bốn kiểu này là nền tảng để hiểu vì sao mỗi loại van chỉ phù hợp với một số ứng dụng nhất định.

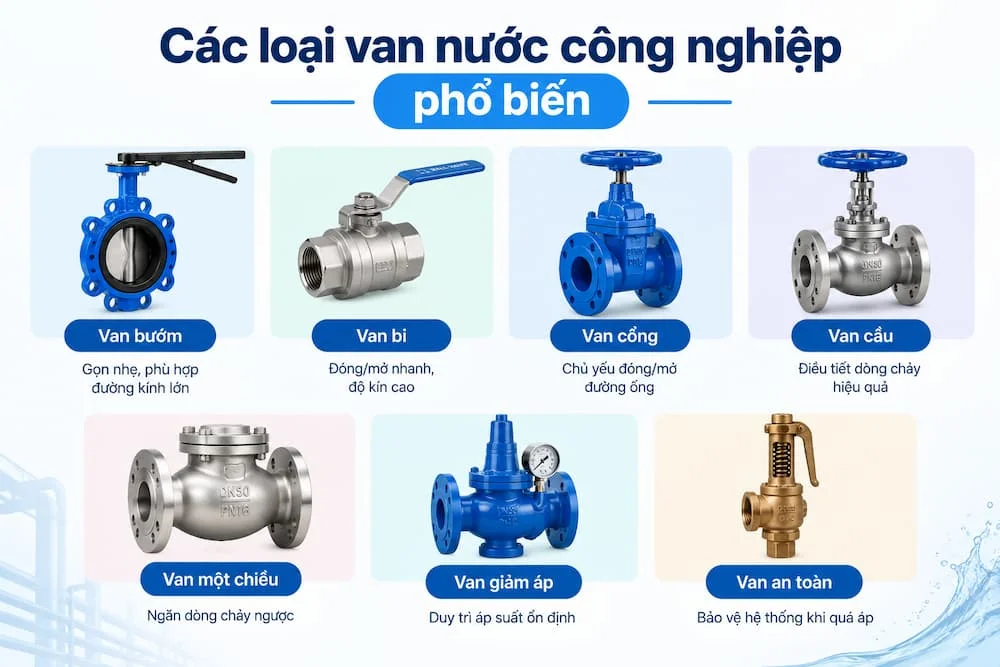

Các loại van nước công nghiệp phổ biến

Mỗi loại van được thiết kế quanh một chức năng chính. Hiểu điểm mạnh và giới hạn của từng loại giúp bạn tránh dùng sai mục đích.

Van bướm

Thiết kế gọn, trọng lượng tương đối nhẹ, phù hợp đường kính lớn. Thường dùng cho đóng/mở và một số ứng dụng điều tiết.

Van bi

Đóng/mở nhanh, độ kín tốt, phù hợp nhiều hệ thống nước. Có dạng 2 ngã, 3 ngã tùy ứng dụng.

Van cổng

Chủ yếu dùng để đóng/mở. Khi mở hoàn toàn, dòng chảy đi qua với mức cản trở thấp. Không nên xem van cổng là lựa chọn mặc định để điều tiết liên tục.

Van cầu

Có khả năng điều tiết dòng chảy. Cấu tạo bên trong làm dòng nước đổi hướng, phù hợp khi cần kiểm soát lưu lượng.

Van một chiều

Cho nước đi theo một hướng và hạn chế dòng chảy ngược, bảo vệ thiết bị phía trước như máy bơm. Có nhiều dạng: lá lật, lò xo, wafer…

Van giảm áp

Giảm và duy trì áp suất đầu ra ở mức phù hợp. Quan trọng trong hệ thống có chênh lệch áp suất lớn.

Van an toàn / van xả áp

Bảo vệ hệ thống khi áp suất vượt ngưỡng cài đặt. Cần chọn theo yêu cầu kỹ thuật cụ thể của từng hệ thống.

Thông số kỹ thuật cần quan tâm khi chọn van

Nhiều người chỉ nhìn vào DN rồi đặt hàng. Đây là cách chọn dễ sai nhất. Có sáu nhóm thông số cần kiểm tra:

1. Kích thước danh nghĩa (DN): như DN25, DN50, DN100, DN200. DN phải tương thích với đường ống và phương án kết nối.

2. Áp suất làm việc (PN/Class): cần đối chiếu áp suất vận hành thực tế, áp suất tối đa của hệ thống và áp suất danh nghĩa của van.

3. Nhiệt độ làm việc: ảnh hưởng đến vật liệu thân van, gioăng, khả năng làm kín và tuổi thọ.

4. Vật liệu: thường gặp là gang, gang cầu, thép, inox 304, inox 316, đồng.

5. Kiểu kết nối: ren, mặt bích, wafer, lug, hàn.

6. Phương thức vận hành: tay gạt, tay quay, khí nén, điện, thủy lực.

Một chiếc van có DN phù hợp nhưng PN, vật liệu hoặc kiểu kết nối không phù hợp vẫn có thể không dùng được. Hậu quả thường thấy là không lắp vừa tuyến ống, làm kín kém hoặc xuống cấp nhanh. Khi đó, chi phí đổi van và dừng hệ thống thường cao hơn nhiều so với việc kiểm tra thông số ngay từ đầu.

So sánh các loại van: nên chọn loại nào?

Thay vì tìm một loại van "tốt nhất", hãy chọn theo tình huống sử dụng:

Hai câu hỏi dưới đây thường gây nhầm lẫn:

Vì sao đường ống lớn thường dùng van bướm? Vì thiết kế van bướm tương đối gọn và nhẹ, thuận lợi khi lắp trên các tuyến ống kích thước lớn.

Vì sao không nên dùng van một chiều để điều tiết? Vì chức năng chính của van một chiều là cho dòng chảy theo một hướng và hạn chế dòng chảy ngược, không phải kiểm soát lưu lượng như van điều tiết.

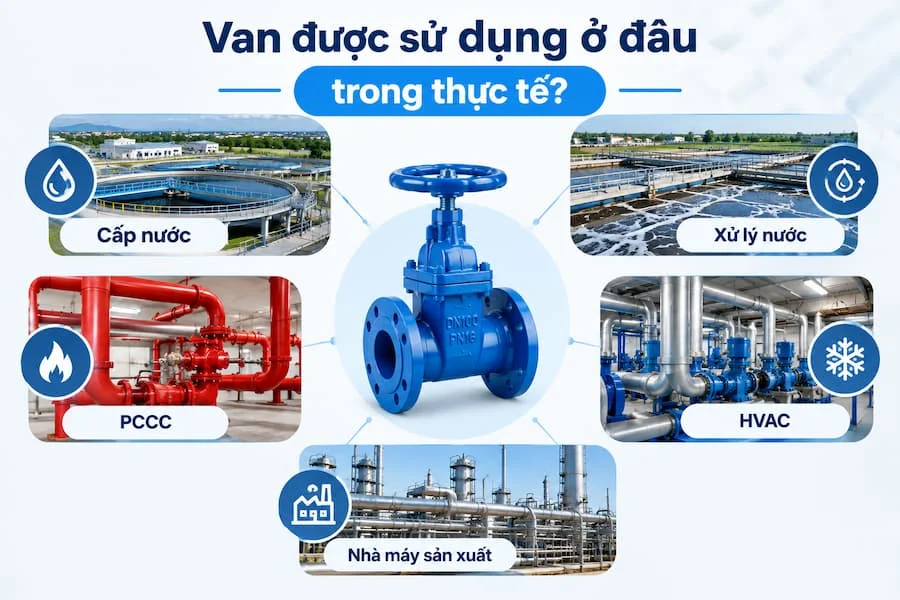

Van được sử dụng ở đâu trong thực tế?

Phân theo lĩnh vực giúp bạn hình dung loại van nào thường xuất hiện ở đâu:

• Hệ thống cấp nước: nhà máy nước, trạm bơm, cấp nước tòa nhà, đường ống phân phối. Ở đây cần van cô lập tuyến và van một chiều sau bơm.

• Xử lý nước: nước sạch, nước thải, hệ thống lọc, bể xử lý. Môi trường lưu chất là yếu tố quyết định vật liệu van.

• PCCC: đường ống chữa cháy, trạm bơm PCCC, hệ thống sprinkler. Van phải đảm bảo hoạt động tin cậy khi cần.

• HVAC: hệ thống nước lạnh, chiller, cooling tower, đường ống tuần hoàn.

• Nhà máy sản xuất: dây chuyền sản xuất, hệ thống làm mát, cấp nước kỹ thuật.

Mỗi lĩnh vực có điều kiện áp suất, nhiệt độ và tần suất vận hành riêng. Vì vậy, cùng một loại van có thể phù hợp ở hệ thống này nhưng không phù hợp ở hệ thống khác.

Những sai lầm thường gặp khi chọn van

Đây là các lỗi làm phát sinh chi phí nhiều nhất trong thực tế:

• Chỉ chọn theo DN: DN chỉ thể hiện kích thước danh nghĩa, chưa đủ để xác định van phù hợp.

• Bỏ qua áp suất: van phải đáp ứng điều kiện áp suất của hệ thống, nếu không dễ rò rỉ hoặc hư hỏng sớm.

• Chọn sai vật liệu: nước, hóa chất pha trong nước, nhiệt độ và môi trường đều ảnh hưởng đến vật liệu.

• Nhầm van đóng/mở với van điều tiết: không phải van nào cũng được thiết kế để điều tiết liên tục.

• Không kiểm tra kiểu kết nối: van ren, mặt bích, wafer không thể thay thế tùy tiện cho nhau.

• Chọn van theo giá thấp nhất: giá mua thấp chưa chắc là chi phí sử dụng thấp.

Với lỗi cuối, hãy tính cả tuổi thọ, bảo trì, thay thế, khả năng vận hành và chi phí dừng hệ thống. Một van rẻ nhưng phải thay sớm thường đắt hơn một van đúng thông số ngay từ đầu.

Cách chọn van nước công nghiệp phù hợp

Bạn có thể áp dụng checklist 7 bước sau:

• Bước 1: Xác định loại lưu chất (nước sạch, nước thải, nước nóng…).

• Bước 2: Xác định kích thước đường ống (DN bao nhiêu).

• Bước 3: Xác định áp suất làm việc (PN/Class phù hợp).

• Bước 4: Kiểm tra nhiệt độ (thường xuyên hay biến động).

• Bước 5: Chọn vật liệu (gang, gang cầu, thép, inox…).

• Bước 6: Xác định chức năng (đóng/mở, điều tiết, một chiều hay giảm áp).

• Bước 7: Kiểm tra kết nối và phương thức vận hành (ren, mặt bích, wafer, điện, khí nén…).

Thứ tự này đi từ điều kiện hệ thống đến đặc tính van, nên giúp thu hẹp lựa chọn dần dần và hạn chế bỏ sót thông số.

Lưu ý khi lắp đặt và sử dụng

Chọn đúng van mới là một nửa vấn đề. Lắp đặt sai vẫn có thể làm van giảm tuổi thọ. Cần lưu ý:

• Làm sạch đường ống trước khi lắp để tránh cặn bẩn làm hỏng bề mặt làm kín.

• Kiểm tra chiều dòng chảy với van có yêu cầu định hướng, điển hình là van một chiều.

• Không ép hoặc lệch đường ống khi lắp van.

• Kiểm tra gioăng và bề mặt làm kín.

• Siết bulông đúng và đều với kết nối mặt bích.

• Không dùng van sai mục đích thiết kế.

• Kiểm tra rò rỉ định kỳ.

• Với van tự động, kiểm tra cả actuator và tín hiệu điều khiển.

Câu hỏi thường gặp

Van nước công nghiệp gồm những loại nào?

Các nhóm phổ biến gồm van bướm, van bi, van cổng, van cầu, van một chiều, van giảm áp và các loại van điều khiển.

Chọn van dựa vào những yếu tố nào?

Cần xem xét lưu chất, DN, áp suất, nhiệt độ, vật liệu, kiểu kết nối, chức năng và phương thức vận hành.

Van bướm và van cổng khác nhau thế nào?

Van bướm có thiết kế gọn, thường thuận lợi cho đường kính lớn. Van cổng chủ yếu phục vụ đóng/mở và có cơ cấu chặn dòng khác biệt.

Van một chiều có dùng để điều tiết lưu lượng không?

Không. Van một chiều dùng để ngăn dòng chảy ngược, không được thiết kế để điều tiết.

Có thể dùng một loại van cho mọi hệ thống nước không?

Không. Loại van phù hợp phụ thuộc vào điều kiện làm việc và chức năng hệ thống yêu cầu.

Kết luận: Chọn van nước công nghiệp dựa trên hệ thống, không chỉ dựa vào giá

Có ba ý cần nhớ:

• Van nước công nghiệp có nhiều chủng loại và chức năng khác nhau, từ van bướm, van bi đến van một chiều và van giảm áp.

• DN chỉ là một trong nhiều thông số cần kiểm tra.

• Việc lựa chọn nên dựa trên lưu chất + áp suất + nhiệt độ + vật liệu + chức năng + kiểu kết nối.

Nếu bạn đã có thông số hệ thống nhưng chưa chắc loại van nào phù hợp, hãy gửi cho chúng tôi DN, áp suất, lưu chất và kiểu kết nối. Đội ngũ kỹ thuật sẽ tư vấn phương án phù hợp và báo giá theo đúng yêu cầu.
