Hướng Dẫn Toàn Diện Về Van Hơi Một Chiều: Cấu Tạo, Phân Loại và Tiêu Chuẩn Lựa Chọn

Vì sao hệ thống hơi cần van một chiều?

Trong hệ thống hơi công nghiệp, dòng môi chất có thể thay đổi hướng đột ngột khi áp suất giữa các khu vực không còn cân bằng. Nếu hơi hoặc nước ngưng chảy ngược về thiết bị phía trước, hệ thống của bạn có thể phát sinh nhiều sự cố nghiêm trọng như:

• Ảnh hưởng trực tiếp đến thiết bị sử dụng hơi và làm giảm nghiêm trọng hiệu quả vận hành.

• Tạo hiện tượng dòng chảy ngược gây sốc thủy lực cục bộ.

• Tăng nguy cơ va đập, rung lắc hoặc rò rỉ trong đường ống hơi.

• Gây hư hại nặng nề cho bơm, thiết bị trao đổi nhiệt hoặc các cụm thiết bị liên quan do dòng nước nóng hoặc hơi tràn ngược.

Chính vì vậy, sự xuất hiện của van hơi 1 chiều đóng vai trò cực kỳ quan trọng trong việc kiểm soát tuyệt đối hướng dòng chảy, bảo vệ an toàn cho toàn bộ dây chuyền sản xuất.

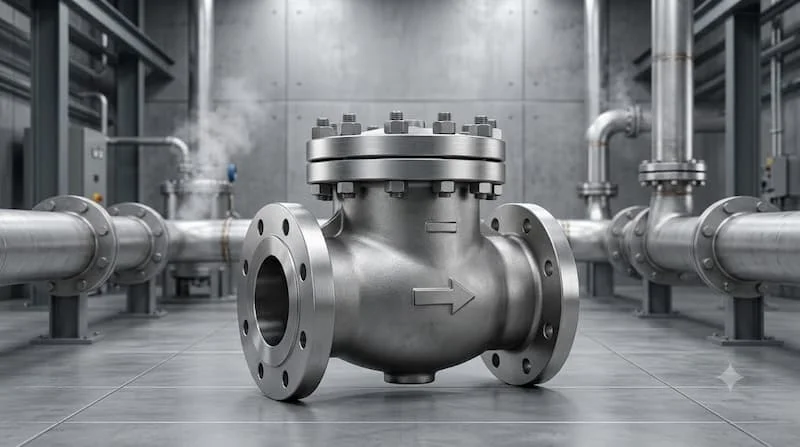

Van hơi một chiều là gì?

Van hơi một chiều là loại van được sử dụng trong hệ thống đường ống hơi để cho môi chất đi theo một hướng nhất định và hạn chế dòng chảy ngược khi điều kiện áp suất thay đổi. Van thường hoạt động tự động dựa trên chênh lệch áp suất giữa hai phía của van, không cần người vận hành đóng mở bằng tay.

Về cơ chế vận hành, van chỉ cho phép dòng đi theo đúng chiều thiết kế. Khi áp suất đầu vào đủ lớn, lực đẩy sẽ thắng cơ cấu hãm làm van mở rộng. Ngược lại, khi dòng chảy giảm hoặc có xu hướng đảo chiều, van sẽ tự động đóng kín. Cơ cấu đóng này có thể sử dụng đĩa, piston, bi hoặc dạng lò xo tùy theo chủng loại van được chọn.

Cấu tạo van hơi một chiều gồm những bộ phận nào?

Một thiết bị chuẩn kỹ thuật thường được cấu thành từ các thành phần chính sau:

• Thân van: Thường được chế tạo từ các vật liệu kim loại cao cấp chịu nhiệt tốt, phù hợp với môi trường áp suất cao của hơi nước.

• Đĩa van / cơ cấu đóng mở: Là bộ phận cốt lõi trực tiếp kiểm soát dòng hơi đi qua hoặc chặn lại.

• Ghế van: Tạo bề mặt tiếp xúc khít với đĩa van để hạn chế hoàn toàn dòng chảy ngược khi đóng.

• Lò xo: Thường xuất hiện ở một số thiết kế để hỗ trợ đẩy đĩa van về vị trí đóng nhanh chóng khi ngắt dòng.

• Nắp van: Giúp bảo vệ, che chắn và cố định các linh kiện bên trong thân van.

Nguyên lý hoạt động của van hơi 1 chiều

Hoạt động của van được chia thành 3 trạng thái rõ rệt:

• Khi hơi chảy đúng chiều: Áp suất phía đầu vào tạo lực tác động lớn vượt qua trọng lượng hoặc lực cản, làm đĩa van mở ra và hơi đi qua dễ dàng.

• Khi lưu lượng giảm: Lực tác động suy yếu, cơ cấu van bắt đầu thu hồi và trở về vị trí đóng nhờ trọng lực hoặc lực đàn hồi của lò xo.

• Khi dòng có xu hướng chảy ngược: Áp suất phía sau tác động ngược lại ép chặt đĩa van vào ghế van, ngăn chặn hoàn toàn dòng chảy quay về phía nguồn.

Sơ đồ mô phỏng nguyên lý:

Nguồn hơi → Van một chiều → Thiết bị sử dụng (và chiều ngược lại: Thiết bị → ✕ Van đóng → Khóa chặt nguồn hơi).

Điểm kỹ thuật quan trọng: Van một chiều không cần người vận hành đóng mở liên tục vì cơ chế đóng mở hoàn toàn tự động kích hoạt dựa trên động năng dòng chảy và độ chênh áp.

Các loại van hơi 1 chiều phổ biến

1. Van một chiều dạng lá lật

Cấu tạo tương đối đơn giản với phần đĩa van chuyển động lật qua lại theo hướng dòng chảy. Phù hợp với các tuyến ống có không gian lắp đặt theo chiều ngang hoặc đứng tùy thiết kế bản lề.

2. Van một chiều dạng piston

Sử dụng cơ cấu piston di chuyển lên xuống trong lòng thân van. Loại này kiểm soát dòng rất chặt chẽ và thường được ưu tiên trong các hệ thống công nghiệp có yêu cầu kỹ thuật khắt khe.

3. Van một chiều dạng nâng

Đĩa van di chuyển theo phương nâng lên hoặc hạ xuống theo chiều thẳng đứng vuông góc với dòng chảy, đảm bảo độ kín khít cao dưới áp lực lớn.

4. Van một chiều dạng bi

Sử dụng một viên bi kim loại làm cơ cấu đóng mở, cấu tạo cực kỳ gọn gàng, thích hợp cho các dòng môi chất có lưu lượng vừa và nhỏ.

Loại van	Cơ cấu vận hành	Điểm đáng chú ý
Lá lật	Đĩa lật bản lề	Kết cấu đơn giản, tổn thất áp suất thấp
Piston	Piston định hướng	Kiểm soát dòng tối ưu, độ bền cao
Dạng nâng	Đĩa nâng thẳng đứng	Chịu áp lực tốt, độ kín khít tuyệt đối
Dạng bi	Bi di động	Cấu tạo gọn gàng, dễ bảo trì

Thông số kỹ thuật cần quan tâm khi chọn van hơi 1 chiều

Để đảm bảo hiệu suất hoạt động, bạn cần nắm rõ các thông số kỹ thuật cốt lõi:

• Đường kính danh nghĩa (DN): Phải tương thích hoàn toàn với đường ống, ví dụ như các kích thước phổ biến DN15, DN20, DN25, DN40, DN50, DN80, DN100...

• Áp suất danh nghĩa: Thường gặp các dải PN16, PN25, PN40 hoặc tiêu chuẩn Class tương ứng.

• Nhiệt độ làm việc: Thông số cực kỳ sống còn với hệ thống hơi (hơi bão hòa hoặc hơi quá nhiệt có thể lên tới 250°C - 350°C trở lên).

• Vật liệu chế tạo: Thường ưu tiên gang dẻo chịu nhiệt, thép đúc hoặc inox để chống biến dạng nhiệt.

• Kiểu kết nối: Kiểu nối ren, mặt bích tiêu chuẩn hoặc hàn đối đầu.

Van hơi 1 chiều khác gì van một chiều dùng cho nước?

Nhiều người mua thường nhầm lẫn giữa van nước và van hơi do hình dáng bên ngoài tương đồng. Tuy nhiên, chúng có sự khác biệt lớn về kỹ thuật:

Tiêu chí	Van dùng cho hơi	Van dùng cho nước
Môi chất	Hơi nước bão hòa / quá nhiệt	Nước sạch, nước thải
Nhiệt độ thiết kế	Rất cao (thường > 150°C đến hàng trăm độ)	Thường ở nhiệt độ môi trường
Vật liệu & Gioăng	Chịu nhiệt, chịu áp lực khắc nghiệt	Tiêu chuẩn thông thường
Tiêu chuẩn kỹ thuật	Khắt khe về độ giãn nở nhiệt	Cơ bản theo ngành nước

Cảnh báo chuyên gia: Không bao giờ chọn thay thế tùy tiện giữa hai loại này. Một chiếc van có kích thước DN50 cho nước chưa chắc đã chịu được nhiệt độ và áp suất của hệ thống hơi DN50, dẫn đến nguy cơ nứt vỡ gioăng hoặc phá hủy thân van.

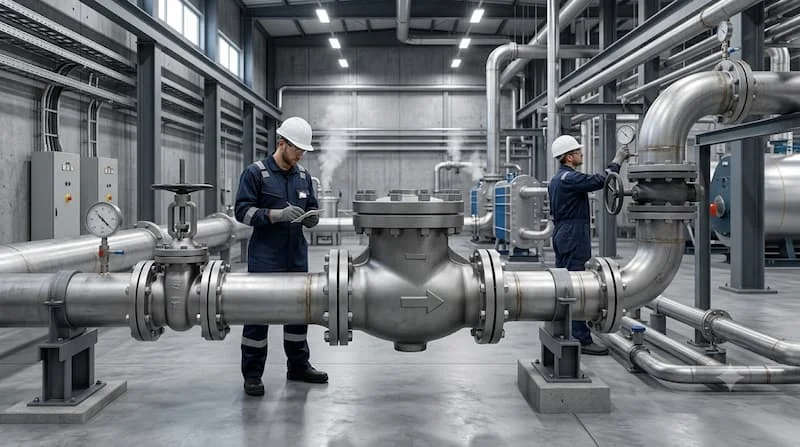

Van hơi 1 chiều được sử dụng ở đâu?

Thiết bị này hiện diện rộng rãi tại các vị trí trọng yếu trong các nhà máy công nghiệp:

• Hệ thống đường ống hơi chính và các nhánh rẽ công nghệ.

• Trạm cấp hơi cho nồi hơi (lò hơi) công nghiệp.

• Các thiết bị trao đổi nhiệt dạng tấm hoặc dạng ống chùm.

• Hệ thống gia nhiệt, sấy công nghiệp bằng hơi.

• Các dây chuyền sản xuất thực phẩm, dệt nhuộm, giấy sử dụng hơi áp lực.

Tình huống thực tế: Tại cụm từ

Nồi hơi → đường ống hơi → thiết bị sử dụng hơi, van một chiều được bố trí khéo léo nhằm chặn đứng dòng nước ngưng hoặc hơi hồi lưu đột ngột từ thiết bị về phía lò hơi khi dừng hệ thống. Vị trí lắp đặt không bao giờ được chọn ngẫu nhiên theo thói quen thi công mà phải tuân thủ nghiêm ngặt theo bản vẽ sơ đồ công nghệ P&ID.

Những sai lầm thường gặp khi sử dụng van hơi 1 chiều

• Sai lầm 1: Chỉ chọn van dựa vào kích thước DN: Bỏ qua thông số nhiệt độ và áp lực dẫn đến van bị quá tải nhiệt.

• Sai lầm 2: Không kiểm tra nhiệt độ làm việc: Gây chảy nhựa gioăng hoặc kẹt đĩa van trong hệ thống hơi quá nhiệt.

• Sai lầm 3: Lắp ngược chiều dòng chảy: Quên quan sát mũi tên chỉ hướng trên thân van khiến hệ thống bị tắc nghẽn hoàn toàn.

• Sai lầm 4: Bỏ qua áp suất làm việc thực tế: Dùng van có định mức áp suất thấp hơn áp lực đỉnh của nồi hơi.

• Sai lầm 5: Dùng nhầm van nước cho hệ thống hơi: Hậu quả là gioăng phớt bị cháy, rò rỉ hơi nặng ngay trong lần vận hành đầu tiên.

• Sai lầm 6: Không kiểm tra không gian và vị trí lắp: Lắp đặt ở góc khuất khiến đĩa van không thể mở hết biên độ hoặc rung lắc mạnh gây tiếng ồn.

Cách chọn van hơi 1 chiều phù hợp

• Bước 1: Xác định môi chất: Làm rõ là hơi bão hòa, hơi quá nhiệt hay hơi kèm nước ngưng.

• Bước 2: Xác định kích thước đường ống: Đo đạc chính xác thông số DN thực tế của tuyến ống.

• Bước 3: Xác định áp suất: Kiểm tra kỹ áp suất thiết kế tối đa và áp suất làm việc thường xuyên của hệ thống.

• Bước 4: Xác định nhiệt độ: Đây là mấu chốt quyết định độ bền vật liệu khi tiếp xúc với hơi nóng.

• Bước 5: Chọn vật liệu: Cân đối giữa thép đúc, gang hoặc inox dựa trên biên độ nhiệt và áp lực.

• Bước 6: Kiểm tra kiểu kết nối: Lựa chọn phương án nối ren, mặt bích hay hàn kèm tiêu chuẩn bích tương ứng.

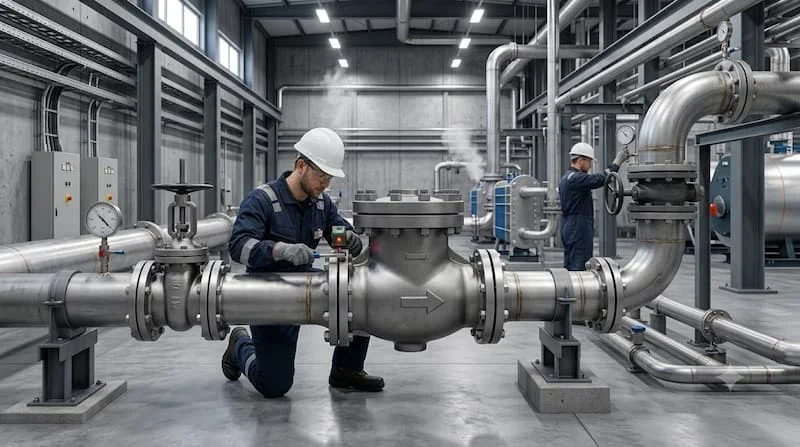

Checklist trước khi lắp đặt van hơi 1 chiều

• Kiểm tra đúng chủng loại van chuyên dụng cho hơi

• Kiểm tra chính xác kích thước DN của ống và van

• Kiểm tra định mức áp suất làm việc (PN/Class)

• Kiểm tra giới hạn nhiệt độ chịu đựng của van

• Kiểm tra vật liệu thân và gioăng làm kín

• Kiểm tra kiểu kết nối và tiêu chuẩn mặt bích/ren

• Kiểm tra kỹ chiều mũi tên chỉ hướng dòng chảy trên thân van

• Kiểm tra tình trạng toàn vẹn của thân và đĩa van bên trong

• Vệ sinh sạch sẽ mạt hàn, rác bẩn trong đường ống trước khi lắp

• Đảm bảo không gian vị trí lắp đặt đủ thoáng để van hoạt động

• Kiểm tra độ kín khít của toàn bộ mối nối sau khi hoàn tất

• Vận hành thử hệ thống áp suất thấp và theo dõi sát sao hoạt động của van

Câu hỏi thường gặp về van hơi 1 chiều

Van hơi một chiều dùng để làm gì?

Van được sử dụng chuyên dụng để cho hơi đi theo một hướng duy nhất và hạn chế tối đa tình trạng dòng chảy ngược quay trở lại nguồn khi hệ thống thay đổi áp suất.

Van một chiều nước có dùng cho đường ống hơi được không?

Tuyệt đối không nên mặc định thay thế. Bạn cần kiểm tra kỹ lưỡng các thông số về nhiệt độ chịu đựng, áp suất làm việc, vật liệu chế tạo và tiêu chuẩn kỹ thuật trước khi đưa vào hệ thống hơi.

Van hơi 1 chiều có cần vận hành bằng tay không?

Thông thường là không. Loại van này hoạt động hoàn toàn tự động dựa trên động năng của dòng chảy môi chất và độ chênh lệch áp suất giữa hai đầu van.

Khi chọn van hơi 1 chiều cần quan tâm thông số nào?

Các thông số cốt lõi gồm đường kính danh nghĩa (DN), áp suất danh định, nhiệt độ vận hành tối đa, vật liệu chế tạo, kiểu kết nối và loại môi chất sử dụng.

Vì sao van hơi 1 chiều bị kêu hoặc rung lắc mạnh khi vận hành?

Hiện tượng này thường do tốc độ dòng chảy quá lớn, chênh áp không ổn định, đĩa van bị dao động đóng mở liên tục, hoặc do chọn sai chủng loại van không phù hợp với đặc thù dòng hơi của hệ thống.

Van hơi một chiều – lựa chọn nhỏ nhưng ảnh hưởng lớn đến hệ thống

Tổng kết lại, việc tích hợp van hơi một chiều là giải pháp then chốt giúp kiểm soát hướng dòng chảy, ngăn ngừa sự cố dòng ngược và bảo vệ an toàn cho toàn bộ dây chuyền nhiệt điện, cơ điện công nghiệp. Lựa chọn thiết bị không thể chỉ dựa vào kích thước DN đơn thuần mà đòi hỏi sự cân nhắc đồng bộ về nhiệt độ, áp suất, vật liệu và thiết kế kỹ thuật. Lắp đặt đúng chiều và đúng tiêu chuẩn sẽ giúp hệ thống của bạn vận hành ổn định, bền bỉ và tối ưu hóa chi phí dài hạn.
