Hướng Dẫn Kỹ Thuật Lựa Chọn Van Bi Tay Gạt DN50: Thông Số, Ứng Dụng Và Checklist Chuẩn Công Nghiệp

Vì Sao Van Bi Tay Gạt DN50 Được Dùng Nhiều Trong Công Nghiệp?

Trong cấu trúc cơ điện của các nhà máy và hạ tầng kỹ thuật lớn, van bi tay gạt DN50 là một trong những thiết bị điều khiển dòng chảy phổ biến nhất. Khác với các cỡ ống nhỏ dân dụng, kích thước DN50 thường đóng vai trò là trục phân phối chính trong hệ thống cấp nước nhà xưởng, đường ống phòng cháy chữa cháy (PCCC), mạng lưới điều hòa trung tâm HVAC và các trạm bơm công nghiệp. Với lưu lượng truyền tải lớn nhưng vẫn đảm bảo cấu trúc gọn gàng, cỡ van này là điểm giao thoa hoàn hảo giữa công suất vận hành và tính linh hoạt.

Mặc dù vậy, môi trường vận hành công nghiệp luôn tiềm ẩn nhiều rủi ro nếu thiết bị không được tính toán kỹ từ đầu:

• Van bị rò rỉ lưu chất ngầm, gây tổn thất áp suất toàn hệ thống.

• Cơ chế đóng mở nặng, đòi hỏi lực tác động rất lớn từ kỹ thuật viên.

• Kích thước đường ống lớn tạo ra áp lực thủy động mạnh, khiến thiết bị khó vận hành khẩn cấp.

• Chọn sai vật liệu chế tạo dẫn đến hiện tượng ăn mòn, rỗ bề mặt cơ học chỉ sau vài tháng.

Những trục trặc này trực tiếp làm tăng chi phí vận hành và rủi ro gián đoạn dây chuyền sản xuất. Để xử lý triệt để các thách thức trên, van bi tay gạt DN50 hay van bi dn50 trở thành giải pháp ưu tiên hàng đầu nhờ tốc độ đóng ngắt tức thì, độ kín khít cơ học lý tưởng và độ bền vượt trội trước áp lực dòng chảy mạnh.

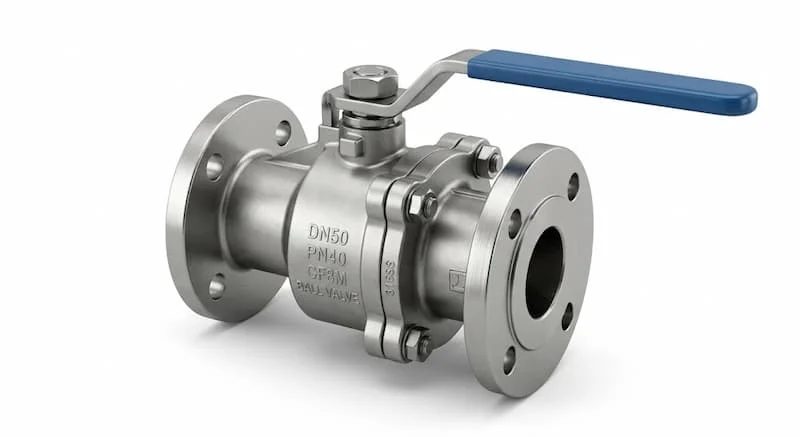

Van Bi Tay Gạt DN50 Là Gì?

Để đảm bảo hiệu quả thiết kế và lắp đặt, kỹ sư cần nắm rõ các thông số định danh của thiết bị. Khái niệm DN50 (Nominal Diameter 50) là đường kính danh nghĩa quy định theo tiêu chuẩn quốc tế, thiết kế để tích hợp đồng bộ với các đường ống có đường kính ngoài thực tế là phi 60mm (tương đương với kích cỡ 2' theo hệ inch).

Một bộ van bi tay gạt DN50 tiêu chuẩn bao gồm 5 cấu kiện cơ học cốt lõi:

1. Thân van: Bộ khung chịu lực chính, bảo vệ cấu trúc bên trong khỏi ngoại lực.

2. Bi van (Ball): Quả cầu kim loại đục lỗ xuyên tâm, bộ phận trực tiếp chặn hoặc mở dòng lưu chất.

3. Tay gạt (Lever): Bộ phận tiếp nhận lực cơ học ngoại biên để vận hành đóng mở.

4. Trục van (Stem): Trục truyền động momen xoắn từ tay gạt xuống quả bi.

5. Gioăng PTFE (Teflon): Các vòng đệm bọc quanh bi van, chịu trách nhiệm làm kín tối đa.

Cơ chế hoạt động của thiết bị dựa trên chuyển động xoay góc: Khi người dùng gạt tay một góc dứt khoát 90 độ, trục van truyền lực làm bi van xoay theo hướng tương ứng để chặn hoặc giải phóng dòng chảy.

Lý do dòng van này sở hữu độ kín khít tuyệt đối là nhờ kết cấu quả cầu được ép chặt, miết khít vào hai mặt gioăng PTFE mềm. Khác với van vô lăng đòi hỏi phải xoay nhiều vòng, cơ chế gạt góc vuông giúp thao tác đóng mở diễn ra nhanh chóng, tạo lợi thế lớn trong việc cô lập đường ống khẩn cấp khi xảy ra sự cố thủy lực.

Nguyên Lý Hoạt Động Của Van Bi DN50

Nguyên lý vận hành của van bi tay gạt DN50 dựa trên sự dịch chuyển vị trí không gian của lỗ rỗng tâm bi van so với hướng dịch chuyển của dòng lưu chất bên trong ống phi 60mm.

• Trạng thái mở hoàn toàn: Khi tay gạt nằm song song với hướng đường ống, lỗ khoét rỗng của bi van trùng khít 100% với lòng ống dẫn. Nhờ thiết kế dòng chảy thẳng băng này, van bi ít tổn thất áp suất động năng hơn hẳn so với van cổng hay van cầu. Dòng lưu chất đi qua thông suốt, không gặp bất kỳ điểm thắt nút hay góc cua hẹp nào.

• Trạng thái đóng hoàn toàn: Khi xoay tay gạt một góc chính xác góc vuông 90 độ vuông góc với ống dẫn, bi van xoay mặt phẳng đặc ra ngoài để chặn đứng hoàn toàn dòng chảy.

Trong toàn bộ chu trình này, vai trò của gioăng làm kín PTFE là vô cùng quan trọng. Nhờ đặc tính tự bôi trơn và hệ số ma sát cực thấp của Teflon, trục và bi van có thể chuyển động mượt mà dưới áp lực dòng chảy lớn. Khi đóng van, áp suất thủy lực từ phía thượng lưu sẽ ép chặt quả bi vào vòng gioăng mềm phía hạ lưu, tạo ra rào cản cơ học ngăn chặn tuyệt đối tình trạng rò rỉ.

Các Loại Van Bi Tay Gạt DN50 Phổ Biến

Tại phân khúc kích thước DN50, thiết bị được phân tách thành nhiều chủng loại để đáp ứng chính xác từng môi trường nhà máy khác nhau.

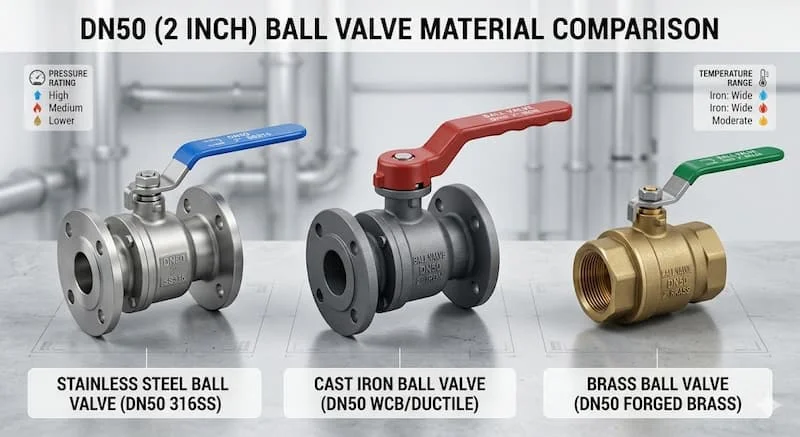

Phân loại theo vật liệu cấu tạo

Phân loại theo phương thức kết nối

• Nối ren: Thiết kế nhỏ gọn, thường dùng cho dòng van đồng hoặc inox chịu áp vừa phải, dễ tháo lắp bằng dụng cụ cầm tay.

• Mặt bích: Đây là kiểu kết nối phổ biến nhất ở kích cỡ DN50 trong công nghiệp. Hai mặt bích ép chặt vào nhau qua giắc-co và bu-lông giúp mối nối chịu được rung lắc mạnh từ máy bơm và áp lực thủy lực lớn.

• Hàn: Sử dụng trong các hệ thống siêu áp suất hoặc dẫn khí hóa lỏng, yêu cầu độ kín khít tuyệt đối tuyệt đối và không có mối nối hở.

Phân loại theo cấu tạo thân van

• 1 mảnh (1-Piece): Thân đúc liền khối, lòng van thu hẹp, giá rẻ nhưng không thể sửa chữa hay thay thế linh kiện bên trong khi hỏng.

• 2 mảnh (2-Piece): Gồm hai phần thân ghép ren, lòng mở tối đa bằng ống dẫn, cân bằng tốt giữa chi phí và hiệu năng bảo trì.

• 3 mảnh (3-Piece): Thiết kế cao cấp nhất gồm 1 module trung tâm chứa bi và 2 đầu kết nối. Van 3 mảnh cực kỳ dễ bảo trì: khi gioăng bị mòn, kỹ sư chỉ cần tháo lỏng các ốc ép thân giữa ra để thay gioăng mới mà không cần cắt dỡ hai đầu ống cố định.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van DN25

Việc lựa chọn thiết bị dựa trên phán đoán cảm tính là nguyên nhân hàng đầu dẫn đến sự cố sập hệ thống. Kỹ sư bắt buộc phải đối chiếu các thông số danh định sau:

• Kích thước chuẩn: DN50 – Lắp cho ống đường kính ngoài Phi 60mm (Hệ inch: 2'').

• Áp suất danh định: PN16 (16 bar) hoặc PN25 (25 bar), thể hiện ngưỡng áp lực tối đa van chịu được ở điều kiện tiêu chuẩn.

• Nhiệt độ làm việc: Tùy thuộc vào vật liệu thân và gioăng (Van gang/PTFE thông thường chịu tới 120 độ C, van inox có thể vận hành tốt ở ngưỡng 180 độ C).

• Chuẩn kết nối mặt bích: JIS (Tiêu chuẩn Nhật Bản), ANSI (Tiêu chuẩn Mỹ), DIN (Tiêu chuẩn Đức) hoặc BS (Tiêu chuẩn Anh).

• Vật liệu thân van: Gang dẻo, gang xám, inox 304, inox 316 hoặc đồng thau.

So Sánh Van Bi DN50 Với Các Loại Van Khác

Để thấy rõ tại sao van bi tay gạt dn25 hoặc DN50 lại chiếm ưu thế lớn trong công nghiệp, hãy cùng thực hiện bảng so sánh kỹ thuật:

Kết luận kỹ thuật: Ở kích cỡ DN50, van bướm có lợi thế lớn về giá thành và trọng lượng nhẹ, tuy nhiên độ kín và khả năng chịu áp suất cao lại không thể sánh bằng van bi. Van cổng và van cầu quá cồng kềnh, đóng mở mất thời gian. Vì vậy, đối với hệ thống áp lực vừa và cao, yêu cầu độ kín khít tuyệt đối và cần đóng mở nhanh khẩn cấp, van bi tay gạt dn50 là thiết bị không thể thay thế.

Van Bi Tay Gạt DN50 Được Ứng Dụng Ở Đâu?

Nhờ cấu trúc cơ khí bền bỉ và tính năng vận hành tin cậy, dòng van này được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống nước công nghiệp: Lắp đặt tại các đường ống cấp nước tổng của nhà xưởng, trạm xử lý nước cấp và nước thải tập trung.

• Hệ thống phòng cháy chữa cháy (PCCC): Bố trí tại các cụm bơm bù áp, trục phân phối nước cứu hỏa lên các tầng nhờ lợi thế gạt tay nhanh giúp giải phóng dòng nước tức thì khi có sự cố hỏa hoạn.

• Hệ thống HVAC: Khóa/mở các đường ống tuần hoàn nước lạnh của tháp giải nhiệt (Chiller) công suất lớn.

• Nhà máy thực phẩm & Đường ống khí nén: Sử dụng các phiên bản van bi inox để dẫn hơi nóng, khí nén áp lực cao hoặc chất lỏng thực phẩm yêu cầu khắt khe về độ sạch.

Kích cỡ DN50 (phi 60mm) vô cùng phổ biến vì nó là kích thước tiêu chuẩn cho các đường ống nhánh chính trong nhà xưởng, cung cấp đủ lưu lượng cho nhiều thiết bị hoạt động cùng lúc mà không gây ra hiện tượng sụt áp dòng chảy.

Sai Lầm Thường Gặp Khi Chọn Van DN50

Dưới đây là tổng hợp những lỗi chọn cấu hình van thường gặp, dẫn đến những hậu quả nghiêm trọng cho hệ thống:

1. Dùng sai chủng loại vật liệu: Lắp đặt van gang thông thường cho môi trường hóa chất ăn mòn, axit loãng hoặc nước thải có nồng độ muối cao, khiến thân van bị ăn mòn rỗ mọt nhanh chóng.

2. Dùng sai thông số áp suất chịu tải: Tiết kiệm chi phí bằng cách dùng van chịu áp PN10 cho hệ thống đường ống khí nén có áp lực hoạt động thường trực lên tới 12-14 bar.

3. Lập lờ tiêu chuẩn kết nối: Ép các mặt bích lệch tiêu chuẩn ren/bu-lông vào nhau bằng lực siết cưỡng ép, gây nứt tai bích van.

4. Lạm dụng để điều tiết lưu lượng liên tục: Thường xuyên mở hé van ở góc góc 45 độ để giảm dòng chảy, dẫn đến mòn vẹt bi van và rách nát lớp gioăng làm kín.

Hậu quả tích tụ: Tất cả những sai lầm trên đều dẫn đến kịch bản chung: van bị rò rỉ nghiêm trọng, mòn bi van, kẹt cứng trục không thể gạt tay, làm giảm tuổi thọ nghiêm trọng của toàn bộ đường ống và buộc nhà máy phải dừng hoạt động đột xuất để thay thế vật tư.

Checklist Chọn Van Bi Tay Gạt DN50 Chuẩn Kỹ Thuật

Trước khi phê duyệt yêu cầu mua sắm vật tư, bạn hãy đối chiếu kỹ lưỡng danh mục kiểm tra kỹ thuật sau:

• Xác định chính xác môi chất vận hành: (Nước sạch, nước thải, khí nén, hóa chất, hay hơi nóng).

• Xác định áp suất làm việc thực tế: (Chọn tiêu chuẩn áp lực thiết bị PN16, PN25 hay cao hơn).

• Xác định nhiệt độ đỉnh của dòng lưu chất: (Để quyết định chọn vật liệu gioăng PTFE hay gioăng kim loại đặc chủng).

• Lựa chọn vật liệu thân van phù hợp tối ưu: (Gang, Inox 304/316, hay Đồng thau).

• Xác định chuẩn kết nối đồng bộ với hệ thống: (Mặt bích tiêu chuẩn JIS, DIN, ANSI, BS hay nối ren trong).

• Kiểm tra không gian lắp đặt thực tế: (Đảm bảo khoảng không đủ rộng để tay gạt có thể quét hết một hành trình góc vuông 90 độ).

Hướng Dẫn Lắp Đặt & Sử Dụng Đúng Cách

Một quy trình lắp đặt chuẩn chỉ quyết định đến hơn 50% độ bền vận hành lâu dài của thiết bị. Hãy tuân thủ nghiêm ngặt 5 bước sau:

Bước 1: Làm sạch lòng đường ống

Trước khi đặt van vào vị trí kết nối, phải súc rửa, thổi sạch các dị vật như mạt sắt, xỉ hàn, cát đá bám bên trong ống dẫn phi 60mm. Các hạt cứng này khi kẹt vào giữa bi và gioăng PTFE sẽ làm trầy xước bề mặt quả bi khi gạt van.

Bước 2: Căn chỉnh đúng tâm vị trí

Đối với van kết nối mặt bích, cần đặt van đồng tâm tuyệt đối với mặt bích của đường ống. Chèn đệm làm kín (gioăng cao su hoặc gioăng chì) vào giữa hai mặt bích trước khi đút bu-lông qua.

Bước 3: Siết lực bu-lông phù hợp theo nguyên tắc đối xứng

Khi siết các hạt ê-cu bu-lông mặt bích, phải siết đều tay theo hình ngôi sao (đối xứng chéo nhau). Không siết chặt hoàn toàn một bu-lông ngay lập tức vì sẽ gây hiện tượng lệch mặt bích, vênh gioăng và nứt tai bích van do ứng suất không đều.

Bước 4: Vận hành lực gạt vừa phải

Khi đóng mở van, gạt tay một cách dứt khoát hết hành trình. Không dùng thêm các thanh nối dài (ống tuýp) để bẩy tay gạt với lực quá mạnh, điều này dễ làm vặn xoắn và gãy trục van bên trong.

Bước 5: Kiểm tra và bảo trì hệ thống định kỳ

Với các dòng van ít khi đóng mở, định kỳ 3 tháng một lần cần tiến hành thao tác gạt đóng/mở van từ 1-2 lần để giải phóng các mảng bám cặn vôi bám xung quanh bi van, ngăn chặn hiện tượng bó trục kẹt cứng.

Câu Hỏi Thường Gặp Về Van Bi Tay Gạt DN50

1: Kích thước van DN50 có phải là lắp cho ống phi 50mm không?

Trả lời: Không phải. DN50 là đường kính danh nghĩa của van. Theo tiêu chuẩn quy đổi kỹ thuật đường ống quốc tế, van kích cỡ DN50 (tương đương 2 inch) được thiết kế để lắp đặt chính xác cho đường ống có đường kính ngoài thực tế thực tế là phi 60mm.

2: Van bi DN50 dùng cho hệ thống hơi nóng năng lượng mặt trời được không?

Trả lời: Hoàn toàn được, với điều kiện bạn chọn dòng van có thân bằng gang hoặc inox lót gioăng làm kín bằng chất liệu PTFE cao cấp. Cấu hình này chịu được nhiệt độ vận hành liên tục ổn định lên tới 150 độ C - 180 độ C.

3: Khi nào nên chọn van bi inox DN50 và khi nào nên chọn van gang?

Trả lời: Nếu hệ thống của bạn chỉ dẫn nước sạch công nghiệp, nước PCCC hoặc nước tuần hoàn HVAC thông thường, van bi dn50 bằng vật liệu gang mặt bích là sự lựa chọn tối ưu về mặt chi phí và kỹ thuật. Ngược lại, nếu môi trường dẫn chất lỏng là hóa chất ăn mòn, nước thải dệt nhuộm, dung chất thực phẩm hoặc nước biển thì bắt buộc phải dùng van chất liệu inox để chống hoen rỉ.

4: Sản phẩm van bi DN50 tiêu chuẩn chịu được áp suất vận hành bao nhiêu?

Trả lời: Các dòng van bi gang và inox mặt bích công nghiệp chính hãng phổ biến hiện nay được chế tạo theo tiêu chuẩn chịu áp tối thiểu là PN16 (16 bar~16 kg/cm^2) hoặc PN25 (25 bar). Đây là mức chịu tải cực kỳ an toàn cho hầu hết các hạ tầng nhà máy tầm trung và hệ thống thủy lực hiện đại.

5: Dòng van bi DN50 có dùng cho môi trường hóa chất nồng độ cao được không?

Trả lời: Được, nhưng bạn phải chọn chính xác dòng van bi inox 316 (SUS316) kết hợp với gioăng làm kín PTFE gia cường. Vật liệu inox 316 sở hữu hàm lượng Molypden cao giúp kháng lại sự tấn công của các loại axit mạnh và clorua hiệu quả hơn hẳn dòng inox 304 thông thường.

Chọn Đúng Van Bi Tay Gạt DN50 Giúp Hệ Thống Hoạt Động Ổn Định

Việc lựa chọn một thiết bị điều khiển dòng chảy như van bi tay gạt DN50 cần dựa trên nền tảng tính toán thông số kỹ thuật một cách khoa học. Lựa chọn đúng vật liệu tương thích với môi chất, đối chiếu chính xác áp suất danh định PN và áp dụng đúng quy trình lắp đặt là ba nguyên tắc cốt lõi giúp hệ thống của bạn vận hành một cách trơn tru, bền bỉ.

Sự đầu tư nghiêm túc và bài bản vào các dòng van đạt chuẩn chất lượng ngay từ giai đoạn thiết kế ban đầu sẽ đem lại những lợi ích kinh tế vô cùng to lớn cho doanh nghiệp:

• Tăng cường độ bền bền vững cho toàn bộ mạng lưới đường ống và các thiết bị máy bơm công nghiệp đắt tiền đằng sau.

• Triệt tiêu hoàn toàn rủi ro rò rỉ, bảo vệ an toàn môi trường lao động và ngăn chặn thất thoát áp suất dòng.

• Tiết kiệm tối đa chi phí bảo trì, giảm thiểu số lần phải dừng dây chuyền sản xuất để sửa chữa vặt không đáng có.
