Vì Sao Nhiều Hệ Thống Công Nghiệp Ưu Tiên Van Bi Tay Gạt Mặt Bích?

Trong thiết kế và vận hành mạng lưới đường ống công nghiệp, các đoạn ống có kích thước từ DN100 đến DN300 luôn phải đối mặt với áp lực dòng chảy cực kỳ lớn và rung động liên tục. Ở các vị trí trọng yếu này, việc sử dụng van ren thông thường rất dễ dẫn đến hiện tượng rò rỉ, nứt vỡ chân ren hoặc lỏng mối nối sau một thời gian ngắn vận hành. Đối với các kỹ sư và chủ đầu tư, sự cố rò rỉ không chỉ gây thất thoát lưu chất mà còn tiềm ẩn nguy cơ dừng toàn bộ dây chuyền sản xuất, đẩy chi phí khắc phục lên rất cao.

Chính vì vậy, để đảm bảo độ chắc chắn và tính ổn định tuyệt đối, giải pháp tối ưu được đưa ra là lựa chọn dòng van bi tay gạt mặt bích. Vậy tại sao dòng van này lại sở hữu khả năng chịu tải vượt trội đến thế? Khi nào doanh nghiệp nên ưu tiên kết nối mặt bích thay vì kết nối ren truyền thống? Việc thấu hiểu chi tiết cấu tạo và nguyên lý hoạt động của thiết bị dưới đây sẽ giúp bạn đưa ra quyết định đầu tư chính xác nhất cho hệ thống của mình.

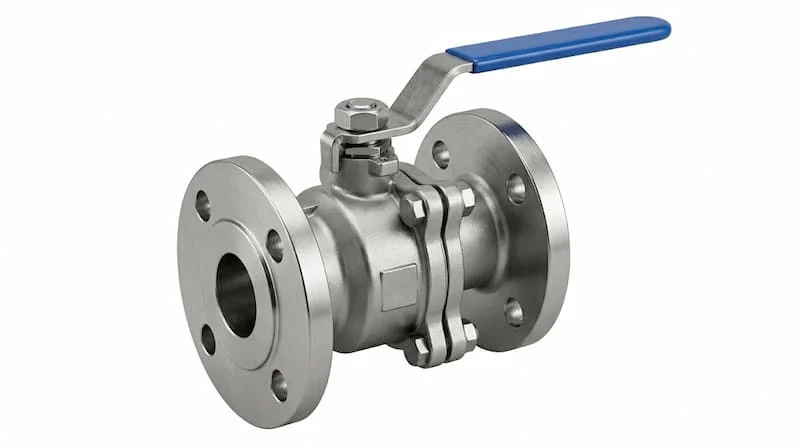

Van Bi Tay Gạt Mặt Bích Là Gì?

Van bi tay gạt mặt bích là loại van công nghiệp sử dụng cơ cấu đóng mở thủ công bằng tay gạt và được kết nối cố định với đường ống thông qua hai mặt bích tiêu chuẩn đúc liền trên thân van. Đây là dòng van chuyên dụng để đóng, cắt hoặc điều tiết dòng lưu chất lưu thông trong hệ thống đường ống kích cỡ vừa và lớn.

Dòng sản phẩm này sở hữu nhiều đặc điểm vận hành vượt trội nhờ sự kết hợp giữa cơ chế bi xoay và kiểu liên kết bích vững chắc:

• Đóng mở nhanh chóng: Chỉ cần gạt một góc chuẩn 90° là có thể chuyển trạng thái van hoàn toàn.

• Độ kín khít cơ học tuyệt đối: Thiết kế tối ưu giúp ngăn chặn tình trạng thất thoát môi chất ở mọi cấp độ áp suất.

• Khả năng chịu áp lực lớn: Kết nối bích giúp phân bổ ứng suất đều, không gây tập trung áp lực tại một điểm.

• Dễ tháo lắp và bảo trì: Khi cần thay thế gioăng hoặc vệ sinh, kỹ thuật viên chỉ cần tháo hệ thống bu-lông mà không cần cắt hay rã đường ống.

Về mặt kết cấu, thiết bị được cấu thành từ các bộ phận chính bao gồm: thân van (chứa lưu chất), bi van (đĩa van dạng viên bi đục lỗ), trục van (truyền động lực), gioăng làm kín (ngăn rò rỉ), tay gạt điều khiển và bộ phận mặt bích kết nối đúc liền hai đầu thân.

Nguyên Lý Hoạt Động Của Van Bi Tay Gạt Mặt Bích

Nguyên lý vận hành của thiết bị dựa trên chuyển động quay của một viên bi kim loại có lỗ xuyên tâm nằm bên trong thân van. Khi người vận hành tác động một lực cơ học vào tay gạt, mô-men xoắn sẽ truyền qua trục van và làm xoay viên bi một góc từ 0° đến 90°.

• Trạng thái mở hoàn toàn: Khi tay gạt được xoay nằm song song với đường ống, lỗ xuyên tâm của bi van sẽ trùng khít hoàn toàn với lòng ống, cho phép dòng lưu chất đi qua với lưu lượng tối đa và tổn thất áp suất thấp nhất.

• Trạng thái đóng hoàn toàn: Khi tay gạt được xoay nằm vuông góc với đường ống, viên bi sẽ quay đi một góc 90°, vách kín của bi van xoay ra chắn ngang dòng chảy, chặn đứng hoàn toàn lưu chất.

Lý do khiến dòng van bi này đạt được độ kín khít vượt trội nằm ở công nghệ chế tạo cơ khí chính xác. Bề mặt của viên bi được gia công CNC và đánh bóng ở cấp độ cao, phối hợp với hệ thống gioăng PTFE (Teflon) bao bọc xung quanh. Khi van ở trạng thái đóng, áp lực của dòng lưu chất sẽ ép chặt viên bi vào lớp gioăng này, tạo ra một rào cản cơ học kín kẽ, hạn chế tối đa hiện tượng rò rỉ vi mô ngay cả khi vận hành trong các hệ thống yêu cầu dòng van bi áp lực cao.

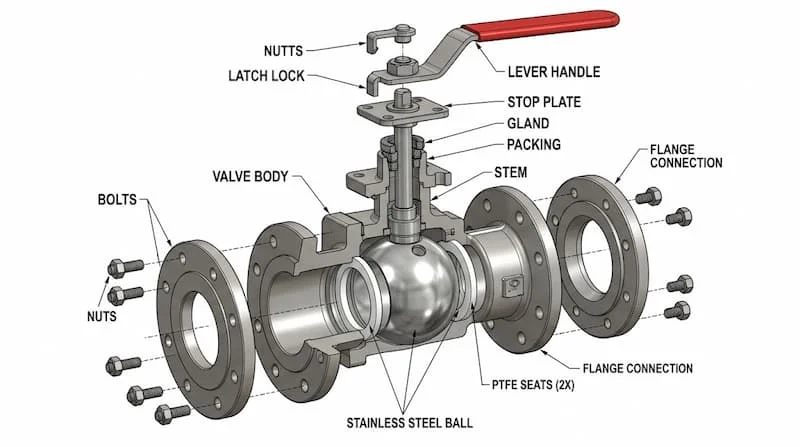

Cấu Tạo Chi Tiết Của Van Bi Tay Gạt Mặt Bích

Để duy trì hiệu suất hoạt động bền bỉ trong môi trường khắc nghiệt, từng chi tiết cấu tạo của thiết bị đều được chế tạo từ những vật liệu có đặc tính cơ lý chất lượng cao:

Thân van

Được đúc dày dặn để chịu ứng suất kéo và nén từ đường ống. Các vật liệu phổ biến bao gồm Gang (Cast Iron) dùng cho hệ nước thông thường, Thép đúc (WCB) cho hệ áp lực nhiệt độ cao, và Inox 304, Inox 316 (SUS304/SUS316) cho các môi trường đòi hỏi độ tinh khiết cao hoặc kháng hóa chất.

Bi van

Là chi tiết tiếp xúc trực tiếp và liên tục với dòng chảy. Bi van thường được làm bằng inox chất lượng cao, bề mặt được đánh bóng gương hoàn hảo để tăng khả năng chống ăn mòn, giảm hệ số ma sát và bảo vệ tuổi thọ cho phần gioăng làm kín.

Gioăng làm kín

Nằm tại vị trí tiếp giáp giữa bi và thân van. Kitz và các thương hiệu lớn thường sử dụng PTFE, RPTFE (PTFE gia cường) hoặc Teflon. Các vật liệu này có khả năng tự bôi trơn, chịu nhiệt tốt và kháng hầu hết các loại hóa chất công nghiệp.

Bộ phận tay gạt

Được làm từ thép dày sơn tĩnh điện chống gỉ sét hoặc inox, bọc một lớp nhựa dẻo cách nhiệt ở phần tay cầm để đảm bảo an toàn và tạo cảm giác chắc chắn cho kỹ thuật viên khi thao tác đóng mở.

Phân Loại Van Bi Tay Gạt Mặt Bích Phổ Biến

Để đáp ứng chính xác từng yêu cầu kỹ thuật của dự án, dòng van này được phân chia thành nhiều phân khúc rõ rệt:

Theo vật liệu chế tạo

• Van bi gang mặt bích: Phù hợp cho các hệ thống cấp thoát nước sạch, nước thải đã qua xử lý, hệ thống PCCC cơ bản.

• Van bi thép mặt bích: Lựa chọn tối ưu cho hệ thống dầu nóng, hơi nước hoặc các đường ống dẫn xăng dầu chịu áp.

• Van bi inox mặt bích: Chuyên dụng cho ngành hóa chất, chế biến thực phẩm, dược phẩm nhờ đặc tính chống oxi hóa tuyệt đối.

Theo cấu tạo số mảnh của thân van

• Van bi 1 mảnh (Unibody): Thân van đúc nguyên khối, hạn chế tối đa các điểm ghép nối, ngăn rò rỉ bên ngoài cực tốt nhưng lỗ dòng chảy thường bị thu hẹp (Reduced Bore).

• Van bi 2 mảnh (2-Piece Body): Gồm hai phần thân ghép lại với nhau bằng bu-lông, là dòng thông dụng nhất, đảm bảo dòng chảy toàn phần (Full Bore).

• Van bi 3 mảnh (3-Piece Body): Cấu tạo từ ba phần riêng biệt, cho phép kỹ thuật viên dễ dàng tháo rời phần thân giữa để bảo trì, thay thế gioăng mà không cần tháo hai mặt bích hai bên ra khỏi đường ống.

Theo tiêu chuẩn mặt bích kết nối

• Tiêu chuẩn JIS (Nhật Bản): Phổ biến nhất là dòng JIS 10K, JIS 20K sử dụng nhiều trong các nhà máy có công nghệ châu Á.

• Tiêu chuẩn ANSI (Mỹ): Các cấp áp suất Class 150, Class 300 dùng trong ngành dầu khí và hóa chất nặng.

• Tiêu chuẩn DIN (Đức) & BS (Anh): Các chuẩn PN10, PN16, PN4504 ứng dụng phổ biến trong các dự án theo tiêu chuẩn châu Âu.

Theo kích thước đường ống (DN)

D dải kích thước kéo dài từ các đường ống nhỏ như DN15, DN25, DN50 cho đến các hệ thống phân phối lớn như DN100, DN200 và DN300.

Thông Số Kỹ Thuật Quan Trọng Cần Biết

Khi tiến hành bóc tách khối lượng vật tư cho công trình, kỹ sư bắt buộc phải đối chiếu hệ thống với bảng thông số kỹ thuật tiêu chuẩn dưới đây:

Ý nghĩa thực tế của các thông số này vô cùng lớn: Kích thước DN định hình tính tương thích với đường ống; thông số Áp suất và Nhiệt độ là ranh giới an toàn kỹ thuật giúp hệ thống không gặp sự cố nứt vỡ hay biến dạng; việc chọn đúng Tiêu chuẩn mặt bích đảm bảo các tâm lỗ bu-lông trùng khớp hoàn toàn trong quá trình thi công lắp đặt tại công trường.

Tại Sao Van Bi Tay Gạt Mặt Bích Được Dùng Cho Đường Ống Lớn?

Đối với các đường ống có kích thước lớn, các loại van kết nối ren hoặc hàn hóa học không còn là sự lựa chọn an toàn. Thay vào đó, thiết kế mặt bích trở thành tiêu chuẩn kỹ thuật bắt buộc nhờ những lợi ích thực tế cốt lõi sau:

• Khả năng chịu áp lực và chống chịu tải trọng cơ học vượt trội: Khi dòng lưu chất áp lực cao đi qua đường ống lớn, lực tác động lên thành van là rất khủng khiếp. Kết nối mặt bích tạo ra một diện tích tiếp xúc lớn, kết hợp với hệ thống bu-lông siết chặt xung quanh giúp phân bổ đều áp lực, chống chịu hoàn toàn các rung động thủy lực và hiện tượng búa nước mà không sợ bị lỏng hay biến dạng liên kết.

• Độ ổn định hệ thống cực cao: Khác với kết nối ren dễ bị hở khi có rung lắc mạnh từ máy bơm, liên kết bích đi kèm gioăng đệm (gasket) tạo thành một khối liên kết cơ học vô cùng chắc chắn, giúp van hoạt động bền bỉ qua hàng thập kỷ.

• Tối ưu hóa quy trình bảo trì, bảo dưỡng: Trong môi trường công nghiệp, thời gian là tiền bạc. Việc tháo lắp một chiếc van lớn để thay thế gioăng PTFE hay vệ sinh bi van sẽ trở nên đơn giản hơn rất nhiều khi bạn chỉ cần tháo lỏng các đai ốc bích, nhấc van ra ngoài mà không làm ảnh hưởng đến cấu trúc định vị của toàn bộ hệ thống đường ống xung quanh.

So Sánh Van Bi Tay Gạt Mặt Bích Và Van Bi Ren

Để có cái nhìn trực quan hơn trước khi đưa ra quyết định mua hàng, chúng ta hãy cùng so sánh hai phương thức kết nối phổ biến này qua bảng tiêu chí dưới đây:

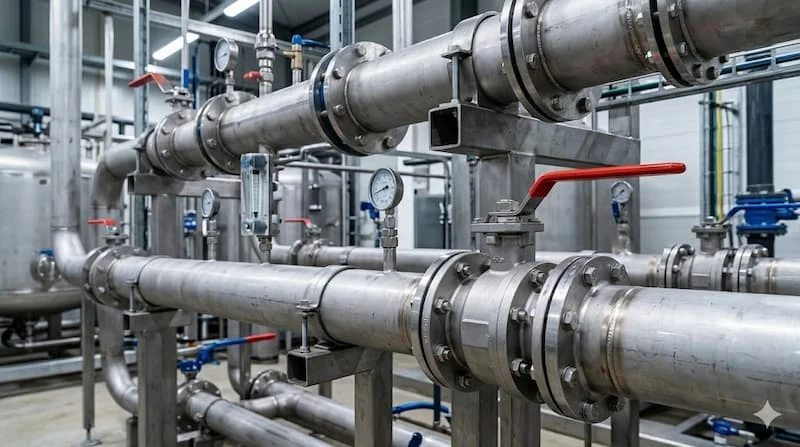

Van Bi Tay Gạt Mặt Bích Được Sử Dụng Ở Đâu?

Nhờ cấu trúc cơ học mạnh mẽ và độ tin cậy vận hành cao, dòng van này được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp xương sống:

Hệ thống cấp thoát nước và xử lý nước thải

Được lắp đặt tại các trạm bơm nước thô, nhà máy xử lý nước sạch đô thị và đường ống dẫn xả thải của các khu công nghiệp. Van đảm nhận vai trò đóng cắt dòng nước khối lượng lớn một cách an toàn.

Hệ thống phòng cháy chữa cháy (PCCC)

Trong các phòng bơm cứu hỏa của các tòa nhà cao tầng, chung cư và nhà xưởng, van mặt bích là thành phần bắt buộc tại các đường ống hút và đường ống đẩy của máy bơm chữa cháy nhờ khả năng chịu được áp lực đột ngột khi hệ thống kích hoạt.

Hệ thống điều hòa không khí trung tâm (HVAC)

Van được ứng dụng để đóng cắt dòng nước lạnh trong hệ thống Chiller và dòng nước giải nhiệt dẫn tới các Cooling Tower, giúp duy trì nhiệt độ ổn định cho các nhà máy điện tử hoặc trung tâm dữ liệu.

Hệ thống hơi nóng (Steam) và năng lượng

Tại các trạm phân phối hơi của lò hơi, nhà máy dệt nhuộm, chế biến thực phẩm, các dòng van bích bằng thép chịu được nhiệt độ cao giúp kiểm soát dòng hơi nóng áp lực cao một cách chính xác, ngăn ngừa tai nạn lao động do rò rỉ hơi.

Hệ thống hóa chất và lọc dầu

Dòng van bích chất liệu inox 316 được dùng để kiểm soát dòng dịch chuyển của các dung môi công nghiệp, hóa chất ăn mòn nhẹ, đảm bảo độ tinh khiết cho lưu chất và độ bền tối đa cho thiết bị.

Những Sai Lầm Thường Gặp Khi Chọn Van Bi Tay Gạt Mặt Bích

Việc lựa chọn sai dòng van không chỉ làm lãng phí ngân sách mà còn có thể gây ra những hậu quả nghiêm trọng cho hệ thống. Dưới đây là 5 sai lầm phổ biến nhất:

1. Chọn sai tiêu chuẩn mặt bích: Đây là lỗi phổ biến nhất. Việc mua một chiếc van tiêu chuẩn mặt bích JIS 10K để lắp vào hệ thống đường ống có sẵn mặt bích hàn tiêu chuẩn ANSI Class 150 sẽ khiến các tâm lỗ bu-lông không trùng nhau, dẫn đến không thể lắp đặt được thiết bị.

2. Không tính toán chính xác áp suất vận hành: Sử dụng van có cấp áp lực thấp (PN10) vào đường ống có áp lực làm việc thực tế thường xuyên đạt mức 16 bar đến 20 bar sẽ làm hư hỏng gioăng, biến dạng bi van, gây mất an toàn kỹ thuật.

3. Chọn sai vật liệu thân van: Sử dụng van thân gang cho môi trường hóa chất ăn mòn cao hoặc môi trường nước muối mặn sẽ khiến thân van bị ăn mòn rỗ, oxy hóa nhanh chóng chỉ sau một thời gian ngắn.

4. Không tính đến giới hạn nhiệt độ lưu chất: Lắp đặt van sử dụng gioăng PTFE tiêu chuẩn vào hệ thống dầu nóng vượt quá 220°C khiến gioăng bị chảy, mất hoàn toàn khả năng làm kín.

5. Mua sản phẩm trôi nổi không rõ nguồn gốc: Việc chọn mua các dòng van giá rẻ, không có tem mác, chứng từ rõ ràng sẽ đi kèm với rủi ro phôi kim loại chứa tạp chất, dễ nứt vỡ khi chịu áp lực cao, gây nguy hại cho toàn bộ công trình.

Checklist Chọn Van Bi Tay Gạt Mặt Bích Phù Hợp

Để tối ưu hóa quy trình mua sắm vật tư và đảm bảo thiết bị hoạt động hoàn hảo ngay sau khi lắp đặt, bạn nên tuân thủ nghiêm ngặt bộ checklist kỹ thuật sau:

Quy trình các bước thực hiện

• Xác định môi chất: Lưu chất chảy qua van là nước, khí nén, hơi nóng, hay hóa chất để chọn đúng vật liệu.

• Xác định kích thước DN: Kiểm tra đường kính định danh của đường ống để chọn cỡ van tương ứng.

• Xác định áp suất: Đo áp suất làm việc thực tế và áp suất đỉnh của hệ thống để chọn cấp áp lực phù hợp.

• Xác định nhiệt độ: Nắm rõ dải nhiệt độ tối thiểu và tối đa của dòng lưu chất.

• Chọn tiêu chuẩn mặt bích: Đối chiếu tiêu chuẩn bích của hệ thống hiện tại (JIS, ANSI, DIN, hay BS).

• Chọn vật liệu van: Lựa chọn giữa Gang, Thép đúc hay Inox tùy theo điều kiện môi trường.

• Kiểm tra chứng từ pháp lý: Yêu cầu đơn vị bán hàng cung cấp đầy đủ chứng chỉ CO (Xuất xứ) và CQ (Chất lượng).

• Kiểm tra chế độ bảo hành: Đảm bảo sản phẩm có chế độ bảo hành chính hãng tối thiểu 12 tháng từ nhà phân phối.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Để chiếc van đạt được tuổi thọ vận hành tối đa từ 8 đến 15 năm, quy trình thi công lắp đặt và bảo dưỡng định kỳ cần tuân thủ các nguyên tắc kỹ thuật sau:

Khi tiến hành lắp đặt vào hệ thống

• Kiểm tra bề mặt bích: Đảm bảo bề mặt tiếp xúc của mặt bích van và mặt bích đường ống phẳng mịn, không có vết xước sâu hay rỉ sét. Đặt gioăng đệm (Gasket) vào giữa hai mặt bích một cách cân đối.

• Căn chỉnh đồng tâm: Trục của van và trục của đường ống phải thẳng hàng nhau, không để tình trạng lệch tâm gây ứng suất vặn lên thân van khi siết bu-lông.

• Siết bu-lông theo hình sao: Không siết chặt hoàn toàn một bu-lông ngay lập tức. Hãy siết nhẹ tất cả các bu-lông, sau đó siết chặt dần theo sơ đồ hình sao (đối xứng nhau) để lực ép được phân bổ đều lên vòng đệm làm kín, tránh hiện tượng vênh bích gây rò rỉ.

Khi vận hành thiết bị

• Thao tác đúng kỹ thuật: Khi gạt tay, hãy thực hiện một lực đều đặn, không dùng búa hoặc ống tuýp dài để bẩy tay gạt quá mạnh, điều này có thể làm cong trục hoặc nứt vỡ chốt giới hạn hành trình của van.

• Đóng mở đúng góc: Luôn đảm bảo tay gạt đã được xoay hết hành trình 90° để bi van ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn, hạn chế việc mở lửng khiến dòng chảy áp lực cao mài mòn cục bộ bề mặt bi van.

Khi thực hiện bảo trì định kỳ

• Định kỳ 6 tháng một lần, tiến hành kiểm tra độ kín của cổ van và phần liên kết bích xem có hiện tượng rỉ nước hay không.

• Vệ sinh sạch các mảng bám, cặn bẩn tích tụ trên bi van bằng cách thực hiện chu trình đóng mở van vài lần nếu van ít khi hoạt động.

Những Câu Hỏi Thường Gặp (FAQ)

1. Van bi tay gạt mặt bích có thể dùng cho những môi trường lưu chất nào?

Dòng van này có thể ứng dụng linh hoạt cho nhiều môi trường như nước sạch, nước thải, khí nén, hơi nước nóng, dầu thủy tinh, xăng dầu và các loại hóa chất công nghiệp, miễn là vật liệu chế tạo thân van và gioăng làm kín tương thích với tính chất hóa học của môi chất đó.

2. Van kết nối mặt bích có thực sự chịu áp lực tốt hơn van kết nối ren không?

Chắc chắn có. Kết nối mặt bích phân bổ lực ép cơ học lên một diện tích rộng lớn thông qua nhiều bu-lông giữ xung quanh, giúp cụm liên kết chịu được áp lực vận hành cao, chống chịu rung động và hiện tượng giãn nở nhiệt tốt hơn rất nhiều so với các bước ren vốn rất dễ bị rò rỉ dưới tác động của áp lực lớn.

3. Khi nào tôi nên chọn van bích bằng gang và khi nào nên chọn van bằng inox?

Van mặt bích bằng gang là giải pháp kinh tế tối ưu cho các hệ thống nước sạch, nước cứu hỏa và HVAC thông thường với chi phí phải chăng. Ngược lại, van mặt bích bằng inox là lựa chọn bắt buộc cho các môi trường có tính ăn mòn cao (hóa chất, nước mặn) hoặc các ngành yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt như chế biến thực phẩm và dược phẩm.

4. Có thể tiến hành thay thế riêng phần gioăng làm kín khi van bị rò rỉ không?

Có thể được. Đối với các dòng van kết nối bích cấu tạo thân dạng 2 mảnh hoặc 3 mảnh, bạn hoàn toàn có thể tháo rời van ra khỏi đường ống, mở các bu-lông liên kết thân để thay thế bộ gioăng PTFE mới, giúp tiết kiệm tối đa chi phí so với việc phải mua mới toàn bộ cụm van.

Kết Luận – Giải Pháp Đóng Mở Hiệu Quả Cho Hệ Thống Công Nghiệp

Tóm lại, van bi tay gạt mặt bích chính là giải pháp cơ khí đóng mở dòng chảy đáng tin cậy bậc nhất hiện nay cho các hệ thống đường ống kích thước lớn của nhà máy. Nhờ sở hữu độ kín khít cơ học tuyệt đối, khả năng phân bổ lực đều giúp vận hành an toàn trong các môi trường kỹ thuật yêu cầu dòng van bi áp lực cao, cùng sự đa dạng về các tiêu chuẩn mặt bích (JIS, ANSI, DIN), thiết bị này giúp loại bỏ hoàn toàn nỗi lo về sự cố rò rỉ và tối ưu hóa thời gian bảo trì cho doanh nghiệp.
