Van inox 60 có phải là loại van phù hợp cho mọi đường ống phi 60?

Trong thực tế thi công hệ thống đường ống, một trong những tình huống "dở khóc dở cười" mà nhiều kỹ thuật viên gặp phải là đặt mua van inox 6O dựa trên tên gọi dân gian nhưng khi hàng về lại không thể lắp đặt được. Sự nhầm lẫn giữa đường kính ngoài (phi - Ø) và kích thước định danh (DN) thường dẫn đến những sai lầm tốn kém, buộc phải đổi trả hàng hoặc chỉnh sửa đường ống phức tạp.

Việc gọi tên "van inox 6O" thực chất là cách gọi tắt dựa trên đường kính ngoài của ống thép phổ biến. Tuy nhiên, để chọn được thiết bị chính xác cho hệ thống, bạn cần hiểu rõ sự tương thích giữa tiêu chuẩn ống và kích thước van. Bài viết này sẽ phân tích chuyên sâu giúp bạn lựa chọn van inox 6O đúng kỹ thuật, tránh các sai lầm không đáng có.

Van inox 60 là gì?

Van inox 60 là cách gọi thông dụng trong ngành công nghiệp và dân dụng tại Việt Nam để chỉ các loại van được chế tạo từ vật liệu thép không gỉ (inox), lắp đặt cho hệ thống đường ống có đường kính ngoài (phi) xấp xỉ 60mm.

Để hiểu đúng bản chất, chúng ta cần nắm các khái niệm:

• Inox: Là hợp kim sắt, crom và niken, có khả năng chống ăn mòn, chịu nhiệt tốt và đảm bảo vệ sinh.

• Phi 60 (Ø60): Đây là kích thước đường kính ngoài của ống theo hệ inch hoặc tiêu chuẩn ống thép phổ biến (thường là ống 2 inch).

• DN (Diameter Nominal): Kích thước định danh của van. Với ống phi 60, kích thước DN tương ứng thường là DN50 (2 inch).

Các loại van này được sản xuất theo nhiều tiêu chuẩn kỹ thuật như JIS (Nhật Bản), DIN (Đức) hay ANSI (Mỹ) để đảm bảo độ chính xác khi kết nối. Việc hiểu rõ sự khác biệt giữa tên gọi "phi 60" và quy chuẩn "DN" là bước đầu tiên để tránh mua nhầm sản phẩm.

Nguyên lý hoạt động của van inox

Về cơ bản, van inox hoạt động dựa trên việc thay đổi trạng thái của bộ phận ngăn chặn (đĩa van, bi, cổng van) để đóng, mở hoặc điều tiết lưu chất. Inox không chỉ mang lại độ bền cơ học mà còn có đặc tính chống oxy hóa vượt trội, lý tưởng cho môi trường hóa chất, thực phẩm hay xử lý nước.

Các cơ chế vận hành chính bao gồm:

• Cơ cấu tay gạt: Phổ biến trên các loại van bi, giúp thao tác đóng/mở nhanh bằng cách xoay 90 độ.

• Tay quay (Vô lăng): Thường thấy ở van cầu inox hoặc van cổng, hỗ trợ kiểm soát lưu lượng chính xác hoặc dùng cho các hệ thống áp lực cao cần đóng mở từ từ.

• Bộ truyền động: Sử dụng khí nén hoặc điện để điều khiển tự động hóa.

Nhờ bề mặt trơn nhẵn, ít bám bẩn và tính trơ hóa học, van inox đảm bảo lưu chất không bị nhiễm bẩn, đáp ứng các tiêu chuẩn khắt khe trong y tế và sản xuất đồ uống.

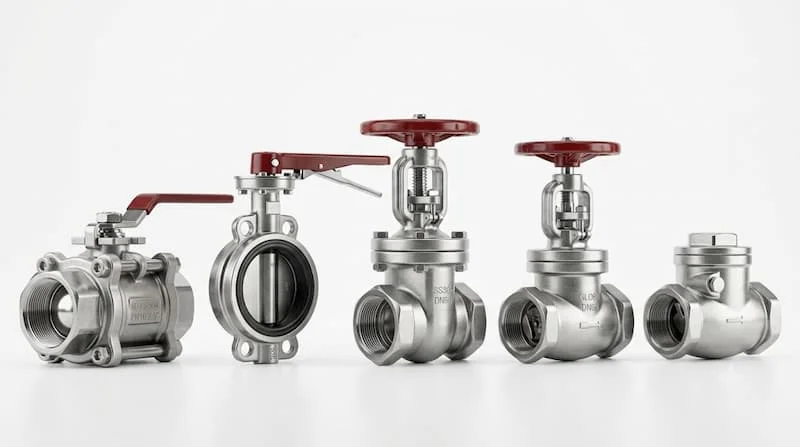

Các loại van inox 6O phổ biến hiện nay

Dựa trên nhu cầu vận hành, người ta phân chia thành các loại van chính với ưu/nhược điểm khác nhau:

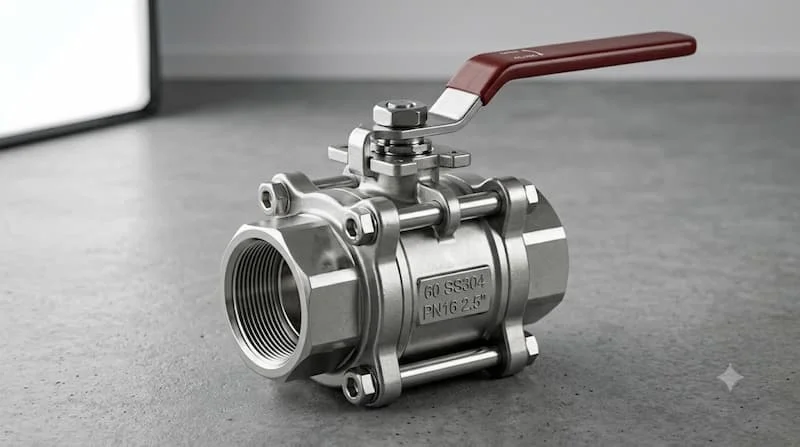

• Van bi inox 60: Thiết kế bi rỗng ở giữa, ưu điểm đóng mở cực nhanh, tổn thất áp suất thấp. Đây là lựa chọn hàng đầu cho hệ thống chất lỏng và khí.

• Van bướm inox 60: Trọng lượng nhẹ, thiết kế nhỏ gọn, chi phí thấp cho đường ống lớn, tuy nhiên khả năng làm kín có thể kém hơn van bi ở áp suất cực cao.

• Van cổng inox 60: Dùng để chặn dòng chảy hoàn toàn. Ưu điểm là không cản trở lưu lượng khi mở hết cỡ.

• Van cầu inox: Chuyên dụng cho việc điều tiết lưu lượng. Cấu tạo van cầu giúp kiểm soát dòng chảy mượt mà, tuy nhiên gây sụt áp nhiều hơn so với van bi.

• Van một chiều inox 60: Đảm bảo lưu chất chỉ chảy theo một hướng nhất định, bảo vệ máy bơm và các thiết bị phía sau.

Thông số kỹ thuật của van inox 6O

Việc lựa chọn van không thể tách rời các thông số kỹ thuật sau:

• Kích thước: DN50 (tương ứng ống 2 inch/phi 60).

• Áp lực làm việc (PN): Các mức phổ biến gồm PN10, PN16, PN25, PN40. Cần chọn mức PN cao hơn áp suất vận hành tối đa của hệ thống.

• Nhiệt độ: Tùy thuộc vào loại gioăng làm kín (PTFE, EPDM, Viton).

• Kiểu kết nối: Nối ren (phổ biến cho van nhỏ), nối hàn (độ kín cao), nối clamp (nhanh, vệ sinh) hoặc mặt bích (chắc chắn, dễ tháo lắp).

• Vật liệu: Inox 201, 304, 316. Mỗi loại sẽ quyết định khả năng chịu ăn mòn và giá thành sản phẩm.

So sánh inox 201, inox 304 và inox 316

Việc chọn đúng vật liệu quyết định đến tuổi thọ và sự an toàn của hệ thống:

Lưu ý: Inox 304 là tiêu chuẩn phổ biến nhất vì cân bằng được giữa giá cả và hiệu năng. Inox 316 chỉ nên dùng cho các môi trường đặc thù có tính ăn mòn cao như axit loãng, hóa chất công nghiệp hoặc môi trường hơi nước áp lực cao.

Tại sao cần chọn đúng kích thước van inox 6O?

Chọn sai kích thước không chỉ là vấn đề "lắp không vừa". Theo nguyên lý thủy lực, nếu van nhỏ hơn đường ống, nó sẽ tạo ra hiện tượng thắt nút (throttling), gây sụt áp nghiêm trọng và tăng tốc độ dòng chảy cục bộ, làm mài mòn van nhanh chóng. Ngược lại, van quá lớn so với yêu cầu sẽ lãng phí chi phí đầu tư và gây khó khăn trong việc điều tiết lưu lượng chính xác.

Hơn nữa, sai lệch về tiêu chuẩn kết nối (ví dụ: ren hệ NPT so với BSP) có thể gây rò rỉ lưu chất, tiềm ẩn nguy cơ cháy nổ hoặc hư hỏng thiết bị xung quanh.

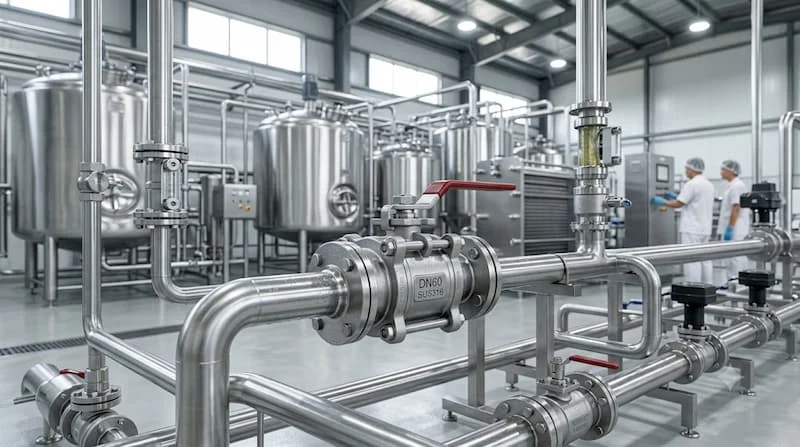

Ứng dụng thực tế

Van inox 6O hiện diện trong hầu hết các ngành công nghiệp hiện đại:

• Thực phẩm & Đồ uống: Nhà máy bia, sữa (cần vật liệu inox 304/316 không độc hại).

• Hóa chất & Dược phẩm: Hệ thống dẫn dung môi, chất tẩy rửa.

• Hệ thống HVAC & PCCC: Điều tiết dòng nước trong các tòa nhà cao tầng.

• Xử lý nước: Hệ thống lọc, cấp thoát nước đô thị.

Ví dụ, trong hệ thống đường ống thực phẩm, người ta ưu tiên sử dụng van inox kết nối dạng clamp để dễ dàng tháo rời vệ sinh định kỳ, ngăn ngừa vi khuẩn tích tụ.

Hướng dẫn lựa chọn van inox 6O phù hợp

Để đảm bảo hệ thống vận hành bền bỉ, hãy thực hiện theo 7 bước:

1. Xác định lưu chất: Nước, hóa chất hay hơi nóng?

2. Đo đường kính ống: Kiểm tra đường kính ngoài chính xác.

3. Kiểm tra áp suất: Áp lực vận hành tối đa của hệ thống là bao nhiêu bar?

4. Kiểm tra nhiệt độ: Lưu chất nóng hay lạnh?

5. Chọn vật liệu inox: Chọn 201, 304 hay 316 dựa trên môi trường lắp đặt.

6. Chọn kiểu kết nối: Ren, mặt bích, hàn hay clamp.

7. Chọn thương hiệu: Ưu tiên các nhà sản xuất có uy tín để đảm bảo chất lượng vật liệu.

Checklist trước khi mua:

• Kích thước van trùng khớp với DN đường ống.

• Tiêu chuẩn kết nối đúng với thiết kế hệ thống.

• Vật liệu inox phù hợp với tính chất hóa học của lưu chất.

• Sản phẩm có CO, CQ (Chứng chỉ xuất xứ và chất lượng) đi kèm.

• Chính sách bảo hành rõ ràng từ nhà cung cấp.

FAQ: Câu hỏi thường gặp

1. Van inox 60 tương ứng DN bao nhiêu?

Van inox 6thường tương ứng với DN50 (kích thước danh định 2 inch).

2. Van inox 304 và inox 316 khác nhau thế nào?

Inox 316 chứa thành phần Molypden giúp chống ăn mòn hóa chất tốt hơn hẳn so với 304, đặc biệt là trong môi trường muối hoặc axit.

3. Có nên dùng van inox 201 không?

Chỉ nên dùng inox 201 cho các ứng dụng dân dụng ít tiếp xúc với hóa chất hoặc độ ẩm cao để tối ưu chi phí.

4. Van inox 6O chịu được bao nhiêu bar?

Phụ thuộc vào tiêu chuẩn PN (PN10, PN16, PN25, PN40). Hãy kiểm tra thông số ghi trên thân van.

5. Nên chọn van bi hay van bướm inox 60?

Nếu ưu tiên đóng mở nhanh và kín khít, hãy chọn van bi. Nếu cần tiết kiệm không gian và chi phí cho đường ống lớn, van bướm là giải pháp tốt.

Kết luận

Việc hiểu và lựa chọn đúng van inox 6O là yếu tố cốt lõi giúp hệ thống vận hành bền bỉ, an toàn và hiệu quả về kinh tế. Đừng để một sai sót nhỏ trong khâu chọn lựa dẫn đến những gián đoạn không đáng có trong sản xuất.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về van inox 60!
