Cẩm Nang Lựa Lựa Chọn Van Bi Tay Gạt DN25: Thông Số, Ứng Dụng Và Checklist Kỹ Thuật

Vì Sao Van Bi Tay Gạt DN25 Được Dùng Rộng Rãi?

Trong các hệ thống đường ống công nghiệp trung bình và dân dụng lớn, van bi tay gạt DN25 đóng vai trò là một mắt xích vận hành cốt lõi. Từ hệ thống cấp nước tòa nhà, đường ống máy bơm công nghiệp nhỏ, hệ thống khí nén áp lực cao cho đến các đường ống tuần hoàn của hệ thống HVAC, kích cỡ DN25 luôn xuất hiện như một lựa chọn tiêu chuẩn. Đây là kích thước lý tưởng mang lại lưu lượng dòng chảy tối ưu cho các nhánh ống phụ mà không làm cồng kềnh cấu trúc chung.

Dù vậy, trong quá trình vận hành thực tế, không ít đơn vị gặp phải những bài toán đau đầu:

• Van bị rò rỉ môi chất ngầm qua cổ trục, gây thất thoát tài nguyên và giảm áp suất hệ thống.

• Trục van bị bó cứng, cực kỳ khó đóng mở sau một thời gian ngưng hoạt động.

• Chọn sai vật liệu khiến thân van bị mài mòn, oxy hóa hoặc biến dạng dưới tác động của lưu chất.

• Không tính toán kỹ áp suất đỉnh, dẫn đến nứt vỡ thân van khi hệ thống tăng áp đột ngột.

Những sự cố trên không chỉ gây gián đoạn dây chuyền mà còn đẩy chi phí bảo trì lên rất cao. Để xử lý triệt để, thiết bị van bi tay gạt DN25 (hay còn gọi là ball valve dn25) chính là giải pháp được các kỹ sư tin dùng nhờ khả năng đóng ngắt dòng chảy tức thì, độ kín khít cơ học tuyệt đối và tuổi thọ vận hành bền bỉ theo thời gian.

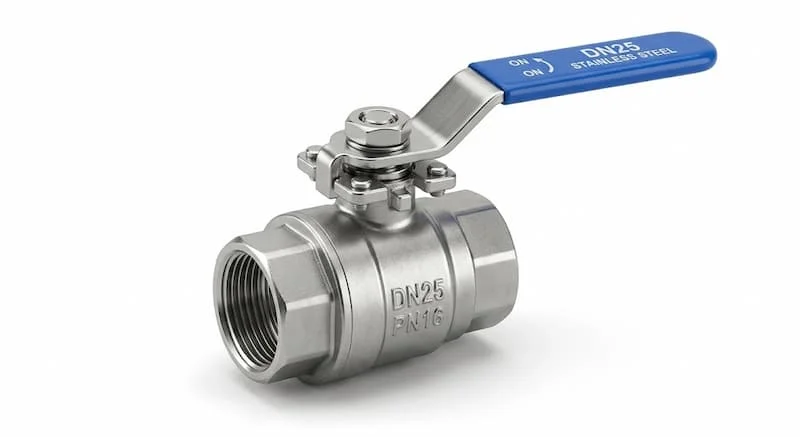

Van Bi Tay Gạt DN25 Là Gì?

Để tối ưu hóa hiệu quả sử dụng, người quản lý vận hành cần hiểu rõ bản chất kỹ thuật của thiết bị. Khái niệm DN25 (Nominal Diameter 25) là đường kính danh nghĩa của thiết bị theo tiêu chuẩn châu Âu, thiết kế để tích hợp đồng bộ với các đường ống có đường kính ngoài thực tế là phi 34mm (tương đương với kích cỡ kích thước 1 inch hệ cơ).

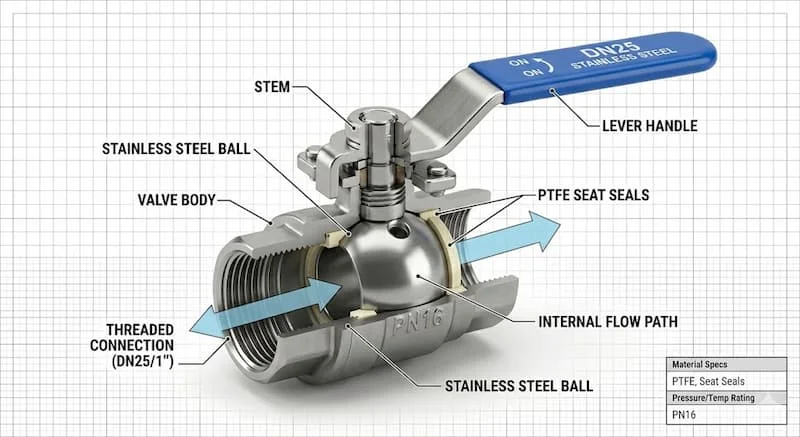

Về mặt cơ học, một bộ van bi tay gạt DN25 hoàn chỉnh bao gồm 5 bộ phận nền tảng cấu thành:

1. Thân van: Bộ khung chịu lực chính, bảo vệ toàn bộ chi tiết chuyển động bên trong.

2. Bi van (Ball): Quả cầu kim loại hoặc nhựa được đục lỗ rỗng xuyên tâm, chịu trách nhiệm chặn hoặc mở dòng lưu chất.

3. Gioăng làm kín (Seat): Các vòng đệm ôm sát bi van, ngăn chặn tuyệt đối tình trạng rò rỉ.

4. Trục van (Stem): Thanh truyền động trung gian kết nối lực momen xoắn từ tay gạt xuống bi van.

5. Tay gạt (Lever): Bộ phận tiếp nhận lực cơ học ngoại biên từ người vận hành.

Cơ chế hoạt động của loại thiết bị này vô cùng trực quan: Khi người vận hành xoay tay gạt một góc dứt khoát 90 độ, trục van sẽ làm quả bi xoay theo.

Sở dĩ dòng van này có độ kín khít vượt trội là do bi van tròn được ép chặt giữa các vòng gioăng mềm bám sát. Cơ chế xoay góc vuông này cũng chính là lý do giúp dòng van bi tay gạt DN25 mang lại tốc độ thao tác nhanh vượt trội, tiết kiệm thời gian hơn rất nhiều so với các dòng van vô lăng phải xoay nhiều vòng mới giải phóng được lòng ống.

Nguyên Lý Hoạt Động Của Van Bi DN25

Nguyên lý vận hành cốt lõi của ball valve dn25 dựa trên sự thay đổi vị trí không gian của lỗ khoét tâm bi van so với hướng di chuyển của dòng lưu chất bên trong ống dẫn.

• Trạng thái mở hoàn toàn: Khi tay gạt được đặt nằm dọc, song song với hướng đường ống, lỗ khoét rỗng của bi van sẽ nằm trùng khít với lòng ống. Lưu chất đi qua thân van một cách tự do không vật cản. Với thiết kế dạng "full bore", van bi ít tụt áp hơn hẳn so với van cổng hay van cầu do lòng van hoàn toàn thông thoáng, không tạo ra các điểm thắt nút gây tổn thất áp suất động năng.

• Trạng thái đóng hoàn toàn: Khi ta xoay tay gạt vuông góc 90 độ so với đường ống, bi van xoay đi một góc tương ứng. Phần diện tích bề mặt nhẵn, đặc của quả bi sẽ quay ra chặn đứng hoàn toàn dòng chảy.

Trong cơ chế này, bộ phận gioăng làm kín PTFE (Teflon) đóng vai trò tối quan trọng. PTFE có đặc tính tự bôi trơn hệ số ma sát cực thấp, chịu nhiệt tốt và chống bám dính. Khi van ở trạng thái đóng, áp suất từ dòng lưu chất phía thượng lưu sẽ đẩy nhẹ quả bi ép sát vào vòng gioăng PTFE phía hạ lưu, tạo ra một rào cản cơ học kín kẽ tuyệt đối.

Các Loại Van Bi Tay Gạt DN25 Phổ Biến

Tùy thuộc vào yêu cầu đặc thù của môi trường ứng dụng và ngân sách đầu tư, van bi tay gạt DN25 được chia thành nhiều nhánh sản phẩm đa dạng.

Phân loại theo vật liệu cấu tạo

Phân loại theo phương thức kết nối

• Nối ren: Phổ biến nhất ở cỡ ống DN25 nhờ thiết kế nhỏ gọn, dễ dàng vặn xoáy lắp đặt hoặc tháo rời bằng các công cụ cầm tay cơ bản như mỏ lết mà không cần cắt hàn.

• Mặt bích: Được ứng dụng trong các hệ thống đòi hỏi độ liên kết cơ học cực cao, chịu áp suất lớn và chống rung lắc mạnh từ các cụm bơm trung tâm.

• Rắc co: Thường thấy ở các hệ thống van nhựa, cho phép tháo rời phần thân trung tâm của van ra khỏi đường ống để súc rửa vô cùng tiện lợi.

Phân loại theo cấu tạo số mảnh của thân van

• 1 mảnh (Monoblock): Thân đúc nguyên khối, lỗ thu hẹp, cấu tạo đơn giản, giá rẻ nhưng khi hỏng gioăng bên trong thì buộc phải thay mới toàn bộ.

• 2 mảnh (2-Piece): Thân van ghép từ hai phần bằng mối ren kết nối, dòng chảy đi qua đạt 100% tiết diện ống, dễ dàng tháo mở để kiểm tra bên trong.

• 3 mảnh (3-Piece): Gồm 1 thân giữa chứa bi và 2 đầu nối ren hoặc hàn. Đây là dòng van cao cấp: khi cần thay thế gioăng đệm, kỹ sư chỉ cần tháo lỏng các bu-lông ép thân giữa ra mà không cần phải dỡ bỏ hai đầu ren cố định trên ống dẫn, tiết kiệm tối đa thời gian dừng máy.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van DN25

Để đảm bảo hệ thống vận hành an toàn và tối ưu, các kỹ sư cần đối chiếu chính xác các thông số danh định sau đây khi đặt hàng vật tư:

• Kích thước chuẩn: DN25 – tương thích ống Phi 34mm (Ký hiệu quốc tế: 1'').

• Áp suất danh định (Pressure Nominal): Thường gặp là PN16 (16 bar) hoặc PN25 (25  bar). Thông số này phải lớn hơn áp suất hoạt động thực tế tối đa của hệ thống.

• Nhiệt độ làm việc chịu đựng: Van nhựa chịu từ 0 độ C đến 60 độ C; van đồng chịu tới 120 độ C van inox lót gioăng PTFE cao cấp có thể chịu tải lên đến 180 độ C.

• Tiêu chuẩn ren kết nối: Ren BSP (Ren tiêu chuẩn Anh, bước ren thẳng/côn đặc trưng) hoặc ren NPT (Ren tiêu chuẩn Mỹ với độ côn sâu giúp làm kín khít cao).

So Sánh Van Bi DN25 Với Các Loại Van Khác

Việc đặt van bi tay gạt DN25 cạnh các dòng van công nghiệp khác ở cùng phân khúc kích thước sẽ giúp bạn có cái nhìn khách quan nhất trước khi ra quyết định đầu tư:

Nhận định tổng quan: Với dải kích thước nhỏ gọn như DN25, van bướm gần như không có đất diễn do giới hạn chế tạo cơ khí. Van cổng lại quá tốn diện tích và thao tác lâu. Do đó, nếu bài toán hệ thống của bạn yêu cầu thao tác đóng ngắt nhanh, kích thước tinh gọn, độ kín khít cao chống rò rỉ tối đa, sản phẩm van bi tay gạt dn25 là lựa chọn tối ưu nhất.

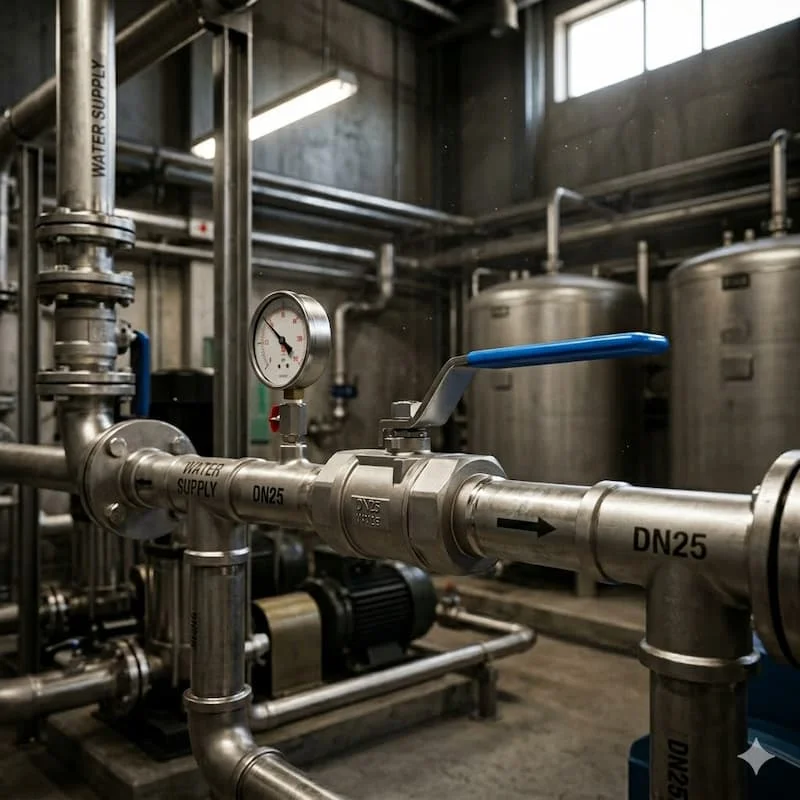

Van Bi Tay Gạt DN25 Được Ứng Dụng Ở Đâu?

Nhờ thiết kế thông minh và tính đa dụng vượt trội, dòng van này có mặt trong hầu hết các hạ tầng kỹ thuật hiện đại:

• Hệ thống cấp thoát nước tòa nhà: Lắp đặt tại các trục nhánh phân phối nước sinh hoạt, đầu vào của các bồn chứa nước trung tâm.

• Trạm bơm và đường ống máy bơm nước: Bố trí trước và sau các cụm bơm công nghiệp nhỏ để phục vụ công tác ngắt nước cô lập thiết bị khi cần bảo dưỡng định kỳ.

• Hệ thống khí nén nhà xưởng: Làm van chặn chính trên các đường ống dẫn khí nén áp lực từ máy nén khí tổng đến các phân xưởng cơ khí, xưởng sản xuất.

• Nhà máy thực phẩm & Dây chuyền công nghiệp nhỏ: Sử dụng dòng van inox để dẫn các dòng chất lỏng như nước ngọt, sữa, bia hoặc các dung chất có độ mặn cao.

• Hệ thống HVAC: Điều tiết và khóa các đường ống nước lạnh chiller, nước nóng sưởi ấm trong các hệ thống điều hòa không khí quy mô lớn.

Sở dĩ kích cỡ DN25 (phi 34mm) cực kỳ phổ biến là do đây là cung kích thước phân phối trung gian hoàn hảo, đảm bảo lưu lượng cung cấp đầy đủ cho một nhóm thiết bị đầu cuối mà không làm tăng chi phí vật tư đường ống lên quá cao như các size lớn hơn.

Sai Lầm Thường Gặp Khi Chọn Van DN25

Hãy lưu ý những sai lầm kinh điển dưới đây để bảo vệ hệ thống của bạn khỏi những pha "tiền mất tật mang":

1. Dùng sai chủng loại vật liệu môi chất: Mang một chiếc van bi đồng DN25 thông thường đi lắp cho đường ống dẫn hóa chất nồng độ cao hoặc nước có độ nhiễm mặn lớn. Chất đồng sẽ bị ăn mòn rỗ bề mặt nhanh chóng, làm nhiễm độc nguồn nước và hỏng kết cấu van.

2. Sử dụng van chịu áp không đủ tải: Chọn van giá rẻ có độ dày thân mỏng (PN10) cho các đường ống khí nén có áp suất làm việc liên tục lên tới $12-15 \text{ bar}$, gây nguy cơ nổ van mất an toàn lao động.

3. Lạm dụng van bi để căn chỉnh lưu lượng: Cố tình để tay gạt ở các góc mở một nửa nhằm giảm tốc độ dòng chảy, dẫn đến hiện tượng mòn khuyết bi van và rách gioăng đệm bọc xung quanh.

Hậu quả để lại: Khi phạm phải các lỗi trên, hệ thống sẽ sớm xuất hiện tình trạng rò rỉ, kẹt cứng tay gạt do cặn bẩn chèn vào khe hở bị mòn, làm giảm tuổi thọ nghiêm trọng của toàn bộ hệ thống đường ống và đẩy doanh nghiệp vào tình thế phải dừng sản xuất để sửa chữa đột xuất.

Checklist Chọn Van Bi Tay Gạt DN25 Chuẩn Kỹ Thuật

Để quá trình mua sắm vật tư diễn ra chuẩn xác, bạn hãy áp dụng checklist tiêu chuẩn dưới đây trước khi chốt đơn hàng:

• Xác định rõ bản chất môi chất là gì? (Nước sạch, khí nén, hóa chất, hay dung môi thực phẩm).

• Xác định dải nhiệt độ hoạt động thực tế: (Hệ thống nước nóng hay dòng lưu chất lạnh để chọn đúng loại gioăng làm kín).

• Xác định áp suất làm việc tối đa (Áp suất đỉnh): (Lựa chọn tiêu chuẩn van chịu áp PN16, PN25 hay cao hơn).

• Lựa chọn vật liệu phù hợp tối ưu: (Đồng, Inox 304/316, hay Nhựa chịu hóa chất).

• Chọn kiểu kết nối tương thích với hệ ống: (Nối ren trong, ren ngoài, hay mặt bích công nghiệp).

• Kiểm tra kỹ lưỡng tiêu chuẩn ren kỹ thuật: (Đảm bảo đồng bộ hệ ren BSP hoặc NPT với các đầu nối sẵn có).

Hướng Dẫn Lắp Đặt & Sử Dụng Đúng Cách

Lắp đặt van đúng kỹ thuật quyết định đến 50% độ bền hoạt động sau này của thiết bị. Hãy thực hiện quy trình theo các bước chuẩn chuyên gia sau:

Bước 1: Làm sạch lòng đường ống trước khi lắp

Trước khi vặn van vào trục ống, hãy tiến hành xả nước áp lực hoặc dùng khí nén thổi sạch toàn bộ rác hàn, cát đá, mạt kim loại còn bám dính trong lòng ống. Nếu không sạch, các hạt cặn cứng này sẽ chèn vào giữa bi van và gioăng PTFE khi gạt van, gây xước bi và hỏng gioăng làm kín ngay lập tức.

Bước 2: Quấn băng tan (cao su non) đúng chiều kỹ thuật

Khi thực hiện kết nối ren, hãy quấn băng tan dọc theo chiều thuận của ren (chiều kim đồng hồ). Số vòng quấn vừa vặn từ 12-18 vòng tùy thuộc vào độ rơ của bước ren. Việc quấn ngược chiều sẽ làm băng tan bị đùn, rách và trượt ra ngoài khi vặn chặt van.

Bước 3: Thao tác siết lực khoa học

Sử dụng mỏ lết hoặc cờ lê bám chặt vào phần đầu lục giác của thân van (phần sát đầu ren chuẩn bị vặn). Tuyệt đối không được tác dụng lực siết vào tay gạt hoặc đầu đối diện của van, thao tác sai này sẽ sinh ra lực vặn xoắn làm lệch tâm trục hoặc móp méo kết cấu làm kín bên trong thân van.

Bước 4: Vận hành đúng góc hành trình

Khi thực hiện đóng hoặc mở van, cần thao tác dứt khoát hết một góc đúng 90 độ cho đến khi tay gạt chạm sát chốt chặn hành trình trên thân van. Tránh vận hành lửng lơ.

Bước 5: Thực hiện kiểm tra, bảo trì định kỳ

Đối với các van bi ít khi phải đóng mở (van chặn dự phòng), định kỳ 3 tháng một lần, kỹ sư nên tiến hành gạt đóng/mở van từ 1-2 lần. Thao tác này giúp phá vỡ các mảng bám cặn canxi hoặc rỉ sét hình thành xung quanh bề mặt bi van, giữ cho trục van luôn trơn tru, không bị bó kẹt khi cần sử dụng khẩn cấp.

Câu Hỏi Thường Gặp Về Van Bi Tay Gạt DN25

1: Kích thước van DN25 có phải là lắp cho ống phi 34mm không?

Trả lời: Chính xác. Theo quy chuẩn đổi hệ đo lường đường ống kỹ thuật, kích thước định danh DN25 tương đương với đường kính ngoài thực tế của ống dẫn là 34mm (hoặc kích cỡ hệ inch là 1 inch).

2: Van bi DN25 dùng cho hệ thống nước nóng trung tâm được không?

Trả lời: Hoàn toàn được, với điều kiện bạn phải chọn dòng van thân đồng hoặc van thân inox có lớp gioăng đệm làm kín bằng chất liệu PTFE chịu nhiệt. Dòng cấu tạo này chịu được nhiệt độ vận hành liên tục trên $100^\circ\text{C}$. Lưu ý tuyệt đối không dùng van nhựa PVC thông thường cho môi trường nước nóng vì nhựa sẽ bị mềm, co ngót và nứt vỡ dưới áp lực nhiệt.

3: Nên chọn mua van bi inox DN25 hay van bi đồng DN25?

Trả lời: Lựa chọn phụ thuộc vào môi chất hệ thống. Nếu bạn lắp đặt cho hệ thống nước sinh hoạt sạch, hệ thống sưởi ấm dân dụng thông thường thì dòng van bi đồng dn25 là lựa chọn hợp lý nhất vì tiết kiệm chi phí mà vẫn đảm bảo độ bền cao. Ngược lại, nếu hệ thống dẫn nước giếng khoan chưa khử phèn, hóa chất ăn mòn, khí nén áp lực cao hoặc yêu cầu tiêu chuẩn vệ sinh dược phẩm thì dòng van inox là bắt buộc.

4: Sản phẩm van bi DN25 tiêu chuẩn có thể chịu được mức áp suất tối đa bao nhiêu?

Trả lời: Các dòng van bi kim loại (đồng, inox) chính hãng trên thị trường hiện nay có mức chịu áp lực phổ thông thấp nhất là PN16 (16 bar ~ 16 kg/cm2) hoặc PN25 (25 bar). Với các dòng van inox đúc dày chuyên dụng cho công nghiệp chịu áp lực cao, chỉ số PN có thể lên tới PN40 hoặc PN64, đáp ứng hoàn hảo mọi kịch bản vận hành áp lực lớn.

5: Bao lâu thì hệ thống cần tiến hành bảo trì, vệ sinh van một lần?

Trả lời: Trong môi trường lưu chất sạch như nước sinh hoạt hay khí nén khô, chu kỳ bảo trì lý tưởng là 6 đến 12 tháng một lần. Đối với các môi trường khắc nghiệt như đường ống xử lý nước thải hoặc hóa chất, bạn nên đưa vào lịch trình kiểm tra định kỳ 3 tháng một lần để chủ động phát hiện sớm các dấu hiệu ăn mòn gioăng cổ trục.

Chọn Đúng Van Bi Tay Gạt DN25 Giúp Hệ Thống Hoạt Động Ổn Định

Việc lựa chọn một thiết bị cơ khí tưởng chừng nhỏ bé như van bi tay gạt DN25 lại chính là yếu tố quyết định đến sự an toàn và tính ổn định bền vững của toàn bộ hệ thống đường ống công nghiệp cũng như dân dụng. Lựa chọn đúng chủng loại vật liệu, đối chiếu chính xác thông số áp lực PN và áp dụng đúng quy trình lắp đặt kỹ thuật là ba trụ cột giúp bạn làm chủ hệ thống vận hành.

Việc đầu tư nghiêm túc vào các thiết bị đạt chuẩn kỹ thuật ngay từ giai đoạn ban đầu mang lại những giá trị kinh tế lâu dài:

• Gia tăng tuổi thọ vận hành cho toàn bộ hệ thống máy bơm và các thiết bị cơ điện đắt tiền đi kèm.

• Triệt tiêu hoàn toàn rủi ro rò rỉ, ngăn chặn tình trạng thất thoát môi chất và sụt giảm áp suất dòng.

• Tiết kiệm tối đa chi phí vật tư thay thế, cắt giảm thời gian dừng vận hành máy móc để sửa chữa vặt.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về van bi tay gạt dn25!
