Van bi tay gạt – Giải pháp đóng mở dòng chảy nhanh và hiệu quả

Trong các hệ thống đường ống công nghiệp và dân dụng từ cấp nước, hơi nóng, khí nén cho đến hóa chất, việc kiểm soát dòng chảy luôn là yếu tố sống còn. Một sự cố rò rỉ nhỏ hay việc khó khăn trong thao tác vận hành cũng có thể dẫn đến gián đoạn sản xuất hoặc gây hư hỏng thiết bị. Chính vì vậy, van bi gạt tay đã trở thành thiết bị không thể thiếu nhờ khả năng đóng mở cực nhanh, độ kín khít tuyệt vời và tính ứng dụng linh hoạt.

Nhiều người dùng thường gặp khó khăn khi chọn lựa loại van phù hợp, dẫn đến tình trạng van nhanh hỏng, gây thất thoát lưu chất hoặc khó khăn khi bảo trì. Bài viết này sẽ giúp bạn hiểu sâu sắc về dòng van này, từ cấu tạo, phân loại đến các tiêu chuẩn kỹ thuật để bạn đưa ra quyết định mua hàng chính xác nhất cho phụ kiện đường ống của mình.

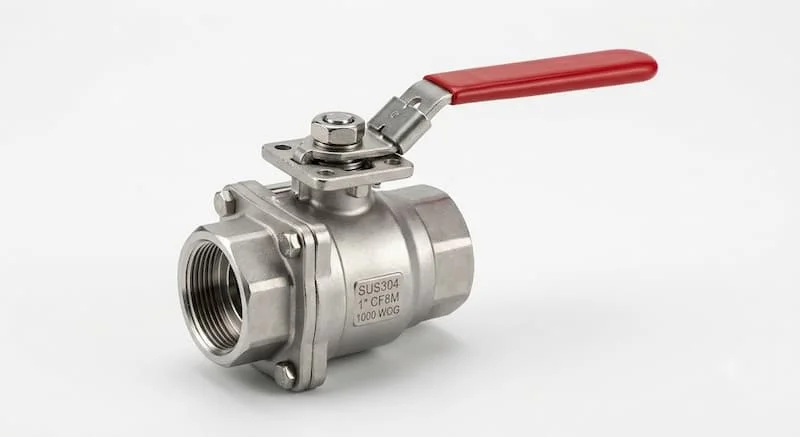

Van bi tay gạt là gì?

Van bi tay gạt (tên tiếng Anh: Ball Valve) là loại van công nghiệp sử dụng một viên bi đục lỗ nằm bên trong thân van để kiểm soát dòng lưu chất. Khi tay gạt ở vị trí song song với thân van, lưu chất sẽ đi xuyên qua lỗ bi; khi tay gạt xoay vuông góc 90 độ, lỗ bi chuyển hướng, chặn dòng chảy hoàn toàn.

Cấu tạo cơ bản của thiết bị bao gồm:

• Thân van: Phần vỏ ngoài bao bọc và bảo vệ các chi tiết bên trong.

• Bi van: Bộ phận chính hình cầu, có lỗ xuyên tâm, được gia công bề mặt nhẵn bóng.

• Trục van: Kết nối giữa tay gạt và bi van.

• Gioăng làm kín: Thường làm từ Teflon (PTFE) giúp ngăn chặn rò rỉ tuyệt đối.

• Tay gạt: Bộ phận điều khiển, tạo đòn bẩy giúp thao tác nhẹ nhàng.

Đây là giải pháp tối ưu cho nhu cầu đóng mở nhanh, đảm bảo lưu lượng đi qua tối đa và ít gây sụt áp trên đường ống.

Nguyên lý hoạt động của van bi gạt tay

Nguyên lý vận hành của van bi gạt tay dựa trên chuyển động quay cơ học. Điểm đặc biệt của thiết kế này là chỉ cần xoay tay gạt một góc 90 độ (1/4 vòng) để chuyển từ trạng thái đóng sang mở hoàn toàn. Sự đơn giản này giúp người vận hành tiết kiệm thời gian, đặc biệt trong các tình huống khẩn cấp cần ngắt dòng lưu chất ngay lập tức.

Khi lỗ xuyên tâm của viên bi nằm cùng chiều với hướng ống, dòng chảy được thông suốt hoàn toàn, giúp giảm tối đa lực cản. Ngược lại, khi tay gạt được xoay vuông góc, bề mặt trơn nhẵn của viên bi sẽ ép chặt vào các vòng gioăng làm kín (seat), tạo ra một khoang chặn kín khít, ngăn cản lưu chất đi qua. Chính sự kết hợp hoàn hảo giữa bi cầu và gioăng PTFE tạo nên độ bền và khả năng chống rò rỉ vượt trội so với các loại van cổng truyền thống.

Các loại van bi gạt tay phổ biến hiện nay

Việc phân loại van giúp bạn lựa chọn đúng vật liệu cho môi trường làm việc cụ thể.

Phân loại theo vật liệu

• Van bi inox (201, 304, 316): Độ bền cao, chịu nhiệt và chống ăn mòn hóa chất cực tốt. Inox 304 là lựa chọn phổ biến nhất cho thực phẩm và nước sạch, trong khi inox 316 dùng cho môi trường axit hoặc nước biển.

• Van bi đồng: Phù hợp với hệ thống nước sạch, khí nén thông thường nhờ giá thành rẻ và tính phổ biến cao. Tuy nhiên, không dùng được cho hóa chất mạnh.

• Van bi gang: Thường là dòng van kích thước lớn, sử dụng trong các hệ thống nước công nghiệp, giá thành hợp lý cho các dự án quy mô lớn.

• Van bi nhựa (PVC, uPVC, CPVC): Khả năng kháng axit tuyệt vời, trọng lượng nhẹ, giá thành thấp, rất ưa chuộng trong ngành xử lý nước thải và hóa chất.

Phân loại theo kiểu kết nối

• Van bi nối ren: Lắp đặt nhanh, gọn, phù hợp cho hệ thống đường ống cỡ nhỏ (đến DN50).

• Van bi mặt bích: Dùng cho các đường ống lớn, chịu áp suất cao, dễ dàng tháo lắp để bảo trì.

• Van bi hàn: Kết nối chắc chắn, không bị rò rỉ ở áp suất cực cao, tuy nhiên khó tháo rời khi cần bảo dưỡng.

• Van bi rắc co (Union): Cho phép tháo rời phần thân van ra khỏi đường ống một cách linh hoạt mà không cần cắt ống.

Thông số kỹ thuật của van bi gạt tay

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn để bạn đối chiếu khi lựa chọn sản phẩm:

So sánh van bi gạt tay với các loại van khác

• Van cổng (Gate Valve): Đóng mở chậm, chiếm diện tích, nhưng điều tiết dòng chảy tốt hơn. Van bi nhanh hơn nhiều.

• Van bướm (Butterfly Valve): Nhỏ gọn, giá rẻ cho size lớn, nhưng độ kín không cao bằng van bi.

• Van bi điều khiển (Điện/Khí nén): Là bản nâng cấp tự động của van bi gạt tay, sử dụng cho hệ thống tự động hóa nhưng chi phí đầu tư cao hơn rất nhiều.

Van bi gạt tay được ưa chuộng nhờ sự cân bằng hoàn hảo giữa giá thành, tốc độ và độ bền.

Vì sao van bi gạt tay được sử dụng phổ biến?

Sở dĩ van bi gạt tay thống trị thị trường là nhờ những ưu điểm vượt trội: thao tác nhanh chỉ trong 1/4 vòng, cấu tạo đơn giản nên ít xảy ra hỏng hóc cơ khí. Hơn nữa, với thiết kế bi cầu đục lỗ, van không làm cản trở dòng chảy, giúp hệ thống hoạt động với hiệu suất tối đa. Chi phí đầu tư thấp nhưng hiệu quả làm kín cực cao khiến nó trở thành ưu tiên hàng đầu cho hầu hết các kỹ sư khi thiết kế phụ kiện đường ống.

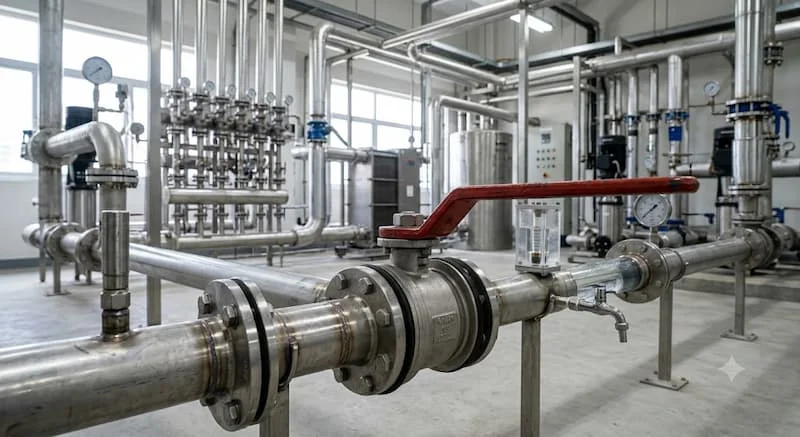

Ứng dụng thực tế của van bi gạt tay

Thiết bị này được ứng dụng rộng rãi trong hầu hết các lĩnh vực:

• Hệ thống cấp nước & Xử lý nước: Kiểm soát lưu lượng nước sạch và nước thải.

• Nhà máy thực phẩm, bia, nước giải khát: Yêu cầu van bi inox 304 để đảm bảo vệ sinh.

• Hệ thống HVAC & PCCC: Đóng ngắt các đường ống chính.

• Nhà máy hóa chất: Sử dụng van bi nhựa hoặc inox 316 để chống ăn mòn.

• Khí nén & Dầu khí: Đòi hỏi độ kín khít tuyệt đối để tránh cháy nổ hoặc thất thoát năng lượng.

Những sai lầm thường gặp khi lựa chọn

• Chọn sai vật liệu: Dùng van đồng cho hóa chất ăn mòn làm van bị oxy hóa nhanh chóng.

• Chọn sai áp suất: Van dùng cho áp thấp lắp vào hệ thống áp cao gây nổ thân van hoặc gioăng.

• Không kiểm tra gioăng làm kín: Đây là bộ phận dễ hỏng nhất, nếu không chọn đúng loại gioăng phù hợp với nhiệt độ sẽ dẫn đến rò rỉ lưu chất sau thời gian ngắn vận hành.

Cách chọn và lắp đặt van bi gạt tay

Checklist lựa chọn sản phẩm

1. Xác định môi chất: Nước, khí, hay hóa chất để chọn vật liệu thân van (Inox, nhựa, hay đồng).

2. Kiểm tra áp suất/nhiệt độ: Đảm bảo van chịu được thông số tối đa của hệ thống.

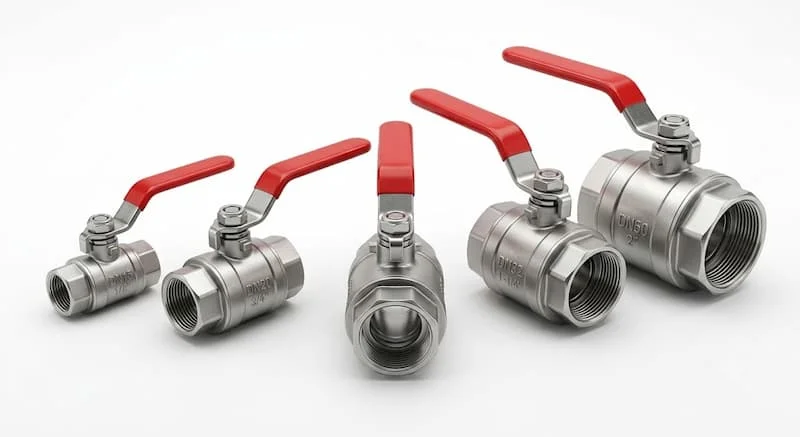

3. Chọn kích cỡ: Phải khớp với đường kính trong của đường ống.

4. Kiểu kết nối: Chọn ren cho ống nhỏ và mặt bích cho ống lớn.

Hướng dẫn lắp đặt đúng kỹ thuật

• Bước 1: Vệ sinh sạch sẽ bề mặt đầu ống, loại bỏ ba-via.

• Bước 2: Kiểm tra bên trong thân van, đảm bảo không có dị vật.

• Bước 3: Quấn băng tan (đối với van ren) hoặc sử dụng gioăng đệm (đối với van bích).

• Bước 4: Lắp đúng hướng dòng chảy (nếu van có ký hiệu mũi tên).

• Bước 5: Siết đều tay các mối nối, vận hành thử để kiểm tra độ kín.

Bảo trì kéo dài tuổi thọ

• Đóng mở van định kỳ 1 tháng/lần để tránh tình trạng kẹt cặn.

• Không dùng lực quá mạnh lên tay gạt để tránh gãy trục.

• Kiểm tra và thay thế gioăng nếu thấy dấu hiệu rò rỉ.

FAQ - Câu hỏi thường gặp

Van bi tay gạt có điều tiết lưu lượng được không?

Van bi tay gạt chủ yếu dùng để đóng mở hoàn toàn. Nếu muốn điều tiết lưu lượng chính xác, bạn nên chọn van cầu hoặc van bi có cấu tạo đặc biệt.

van bi gạt tay dùng cho môi chất nào?

Tùy vào vật liệu, van bi có thể dùng cho nước, khí nén, hơi nóng, dầu hoặc hóa chất.

Tuổi thọ van bi gạt tay bao lâu?

Trong điều kiện tiêu chuẩn, một chiếc van bi chất lượng cao có thể vận hành ổn định từ 5–10 năm.

Giá van bi gạt tay hiện nay khoảng bao nhiêu?

Giá phụ thuộc vào kích thước, chất liệu và thương hiệu. Các dòng van đồng thường có giá từ vài chục đến vài trăm ngàn, van inox mặt bích có thể cao hơn tùy vào DN.

Kết luận

Việc lựa chọn van bi tay gạt đúng cách không chỉ giúp hệ thống vận hành trơn tru, mà còn tiết kiệm chi phí bảo trì và bảo vệ an toàn cho cả quy trình sản xuất. Hãy luôn ưu tiên xác định chính xác môi chất và áp suất làm việc để lựa chọn vật liệu inox, đồng hay nhựa phù hợp nhất. Đừng quên mua hàng từ các nhà cung cấp uy tín để nhận được sản phẩm chính hãng kèm chế độ bảo hành dài hạn.
