Van bi tay gạt DN15: Giải pháp kiểm soát dòng chảy tối ưu cho mọi hệ thống

Vì sao van bi tay gạt DN15 được dùng phổ biến?

Trong thực tế vận hành các hệ thống cấp thoát nước, một tình huống oái oăm mà hầu như ai cũng từng gặp phải là chiếc van khóa nước dn15 bị rò rỉ rỉ rả ngày đêm. Ban đầu chỉ là những giọt nước nhỏ, nhưng lâu ngày không chỉ làm thất thoát chi phí mà còn gây ẩm mốc, hư hại khu vực xung quanh. Tệ hơn, nhiều loại van kém chất lượng sau một thời gian ngắn sử dụng sẽ bị kẹt cứng, đóng mở cực kỳ khó khăn do cặn vôi bám tụ hoặc gỉ sét lòng van. Đối với hệ thống nước dân dụng hay các nhánh ống phụ trong công nghiệp, người ta luôn cần một dòng van nhỏ gọn, thao tác nhanh và có độ bền bỉ cao để tránh những phiền toái này.

Chính vì thế, van bi tay gạt dn15 đã trở thành thiết bị quốc dân xuất hiện tại hầu hết mọi công trình. Vấn đề của các loại van cổng hay van một chiều đời cũ là chúng dễ bị mài mòn gioăng hoặc tốn công xoay nhiều vòng để đóng ngắt. Dòng van bi dn15 ra đời như một giải pháp thay thế hoàn hảo nhờ khả năng ngắt dòng tuyệt đối, thiết kế tinh gọn và độ bền cơ học vượt trội. Cho dù bạn đang xử lý một hệ thống nước sinh hoạt gia đình, máy nước nóng năng lượng mặt trời hay một dây chuyền sản xuất công nghiệp nhẹ, đây luôn là câu trả lời tối ưu nhất cho bài toán kiểm soát dòng chảy tại các vị trí không gian hẹp.

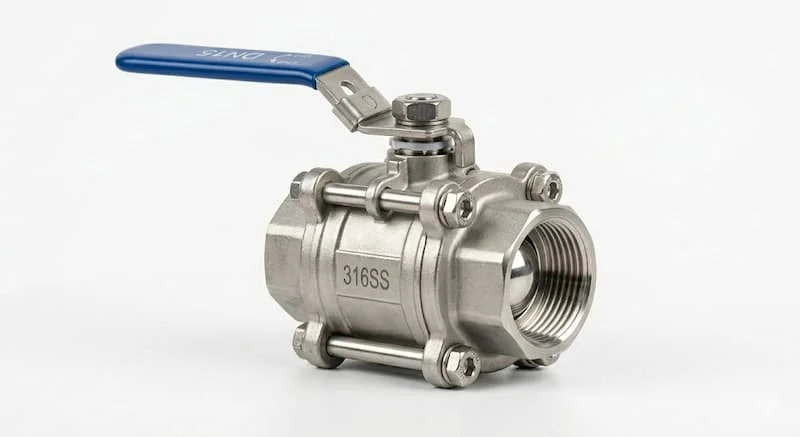

Van bi tay gạt DN15 là gì?

Van bi tay gạt DN15 là loại van kích thước 15A hoặc 1/2 inch, thường dùng cho hệ thống nước dân dụng và công nghiệp nhẹ. Đây là thiết bị cơ khí được lắp đặt trên đường ống nhằm mục đích đóng, mở hoặc điều tiết (hạn chế) dòng lưu chất đi qua bằng cách thay đổi góc quay của một viên bi có lỗ xuyên tâm.

Để hiểu một cách chính xác về mặt kỹ thuật, ký hiệu DN15 (Diameter Nominal) chính là kích thước danh nghĩa của van, tương đương với đường kính ngoài của ống phi 21mm (đối với ống nhựa) hoặc hệ inch là 1/2". Đây là cỡ ống nhỏ nhất và phổ biến nhất trong cấu trúc cơ điện (M&E) dân dụng. Về cấu tạo cơ bản, một bộ van bi tay gạt dn15 hoàn chỉnh sẽ bao gồm 5 bộ phận cốt lõi:

• Thân van: Phần vỏ bọc bên ngoài chịu áp lực trực tiếp, bảo vệ các chi tiết bên trong.

• Bi van (Ball): Quả cầu kim loại được khoét một lỗ rỗng xuyên tâm, đóng vai trò là đĩa van chặn hoặc mở dòng chảy.

• Tay gạt (Lever handle): Bộ phận tiếp lực từ tay người dùng để xoay trục và bi van.

• Gioăng làm kín (Seat/Gasket): Các vòng đệm cao su hoặc nhựa kỹ thuật ôm khít lấy bi van để chống rò rỉ lưu chất.

• Ren kết nối: Hai đầu van được tiện ren trong hoặc ren ngoài để kết nối trực tiếp vào đường ống.

Nguyên lý hoạt động của van bi tay gạt DN15

Nguyên lý vận hành của van bi tay gạt dn15 cực kỳ đơn giản nhưng mang lại hiệu quả cơ học rất cao dựa trên cơ chế xoay bi van một góc đúng 90 độ. Khi chúng ta gạt tay gạt nằm song song với chiều của đường ống, trục van sẽ truyền lực làm xoay lỗ xuyên tâm của bi van trùng khít với tâm của đường ống, lúc này van ở trạng thái mở hoàn toàn, lưu chất được lưu thông 100%. Ngược lại, khi xoay tay gạt một góc vuông góc với đường ống, bi van sẽ quay mặt đặc ra chặn đứng dòng chảy, đưa van về trạng thái đóng hoàn toàn.

Ưu điểm tuyệt vời giúp dòng van này được ưa chuộng chính là tốc độ đóng mở siêu nhanh – chỉ mất chưa đầy một giây cho một thao tác gạt nhẹ nhàng, nhanh hơn rất nhiều so với việc vặn nhiều vòng của van cổng. Bên trong van, nhờ bề mặt bi được đánh bóng kết hợp với độ đàn hồi của gioăng đệm PTFE nên độ kín khít khi đóng van đạt mức tuyệt đối, ngăn chặn tình trạng rò rỉ chân kim. Thêm vào đó, hầu hết các dòng van bi dn15 hiện nay đều áp dụng thiết kế full port (đường kính lỗ bi bằng đúng đường kính trong của ống), giúp dòng chảy đi qua mượt mà, hoàn toàn không bị bóp nghẹt dòng, từ đó giảm thiểu tối đa hiện tượng tụt áp suất trên hệ thống ống dẫn.

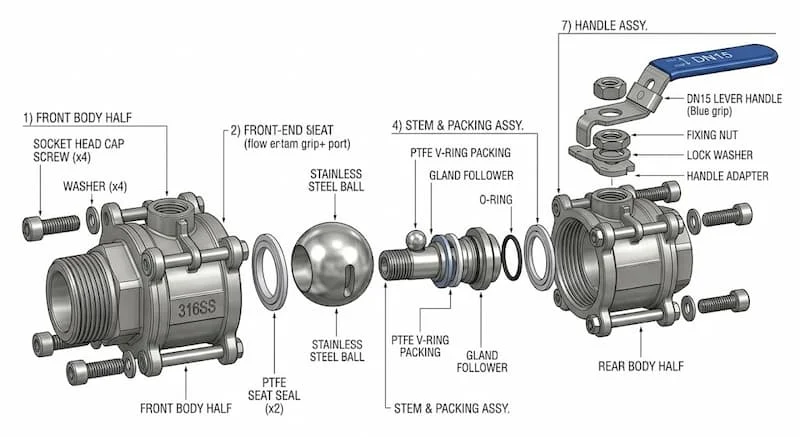

Cấu tạo chi tiết van bi tay gạt DN15

Mỗi bộ phận trong chiếc van nhỏ bé này đều được tính toán vật liệu kỹ lưỡng để tối ưu hóa công năng và tuổi thọ.

1. Thân van

Thân van quyết định khả năng chịu áp và môi trường làm việc của thiết bị. Vật liệu phổ biến nhất là Đồng (Brass) - có tính dẻo, kháng khuẩn tốt, thích hợp nhất cho nước sinh hoạt. Tiếp theo là Inox 304 / Inox 316 - dòng vật liệu cao cấp có khả năng chống oxy hóa tuyệt đối, chống ăn mòn hóa chất và chịu nhiệt cực cao. Cuối cùng là nhựa PVC/uPVC - giải pháp kinh tế cho các hệ thống tưới tiêu, nuôi trồng thủy sản hoặc môi trường có tính axit nhẹ ở nhiệt độ thấp.

2. Bi van

Bi van đóng vai trò cốt lõi trong việc chặn dòng. Chi tiết này thường được đúc bằng vật liệu thép không gỉ (Inox 304 hoặc 304L) rồi được gia công mài nhẵn, đánh bóng bề mặt ở độ chính xác cực cao. Bề mặt bi càng bóng mịn thì lực ma sát sinh ra với gioăng càng thấp, giúp van vận hành êm ái, nhẹ tay và không bị bám cặn, chống rỗ bề mặt sau nhiều năm ngâm trong chất lỏng.

3. Gioăng làm kín (Seat)

Đảm nhận nhiệm vụ chống rò rỉ là các vòng đệm chế tạo từ PTFE (Teflon) hoặc nhựa EPDM. Trong đó, PTFE là vật liệu làm kín quốc dân nhờ hệ số ma sát cực nhỏ, khả năng chịu nhiệt độ lên đến 150°C và trơ hoàn toàn trước phần lớn các loại dung môi, hóa chất nhẹ, giúp cơ cấu đóng kín của van đạt độ tin cậy tuyệt đối.

4. Tay gạt

Tay gạt thường được làm từ thép carbon dày hoặc inox để tránh bị gãy khi vặn mạnh. Bên ngoài thanh tay gạt luôn được bọc một lớp nhựa dẻo cách nhiệt, chống trượt giúp người vận hành không bị đau tay hoặc bị bỏng khi hệ thống chạy nước nóng. Việc sử dụng tay gạt giúp tối ưu mô-men xoắn, cho thao tác đóng mở nhẹ nhàng và trực quan hơn hẳn so với dạng tay quay (vô lăng) của các dòng van kích thước lớn.

Phân loại van bi tay gạt DN15 phổ biến

Để quý khách hàng dễ dàng định hình và lựa chọn sản phẩm phù hợp, dòng van này được chia thành các phân khúc rõ ràng dựa trên vật liệu và thiết kế cấu trúc:

Phân loại chi tiết theo đặc tính

• Theo vật liệu chế tạo:

  • Van bi đồng DN15: Dòng van phổ biến nhất, chịu va đập tốt, chuyên dùng cho nước sạch sinh hoạt gia đình, hệ thống sưởi.

  • Van bi inox DN15: Chống gỉ sét, chịu được áp lực cao hơn, ứng dụng nhiều trong y tế, thực phẩm, hóa chất và hơi nóng nhẹ.

  • Van bi nhựa DN15: Trọng lượng siêu nhẹ, chống ăn mòn hóa học tuyệt đối, giá thành rẻ, dùng nhiều cho nông nghiệp và xử lý nước thải.

• Theo kiểu ren kết nối (Chuẩn kết nối):

  • Ren trong (F-F): Hai đầu van đều là ren trong, dùng để vặn vào các đầu ống có tiện ren ngoài.

  • Ren trong ren ngoài (F-M): Một đầu ren trong, một đầu ren ngoài, rất tiện lợi khi lắp trực tiếp vào đầu ra của vòi nước hoặc thiết bị.

  • Ren rắc co (Union ball valve): Tích hợp giắc co ở một hoặc hai đầu, cho phép tháo rời thân van ra khỏi hệ thống ống mà không cần phải xoay cả đoạn ống dài.

• Theo môi chất và ứng dụng: Phân chia thành van chuyên dụng cho nước sạch, van chịu áp cho hệ thống khí nén áp lực cao, van chịu nhiệt cho đường ống hơi (steam) công nghiệp và van chống ăn mòn cho hóa chất nhẹ.

Bảng phân biệt nhanh các dòng van phổ biến

So sánh van bi tay gạt DN15 với các loại van khác

Tại sao trong các đường ống cỡ nhỏ phi 21mm, người ta lại luôn ưu tiên chọn mua van bi thay vì các loại van công nghiệp khác? Hãy cùng thực hiện một phép so sánh kỹ thuật nhanh:

Phân tích chuyên sâu từ chuyên gia kỹ thuật

Từ bảng so sánh trên, rõ ràng van bi ăn đứt các dòng van khác ở tốc độ thao tác và khả năng bảo toàn áp suất dòng chảy. Tuy nhiên, có một lưu ý kỹ thuật cực kỳ quan trọng: Không nên sử dụng van bi cho mục đích điều tiết lưu lượng (mở hé van 30% hay 50% trong thời gian dài).

Khi bạn mở hé van bi, dòng lưu chất tốc độ cao sẽ xoáy mạnh vào phần rìa lộ ra của bi van và ép một lực không đều lên gioăng PTFE. Điều này sẽ khiến gioăng nhanh chóng bị mài mòn vẹt một bên, dẫn đến việc van bị mất độ kín và rò rỉ nước khi đóng lại hoàn toàn sau này. Nếu hệ thống đòi hỏi tăng giảm lưu lượng chính xác, van cầu mới là sự lựa chọn đúng đắn.

Thông số kỹ thuật quan trọng khi chọn van DN15

Khi đi mua hoặc lập bảng bốc khối lượng vật tư cho công trình, bạn cần nắm rõ các thông số cốt lõi của dòng van bi tay gạt ren kích thước nhỏ này để tránh mua nhầm hàng:

• Kích thước danh nghĩa: DN15 = 15A = 1/2 inch (Phù hợp lắp ráp cho đường ống có đường kính ngoài phi 21mm).

• Áp lực làm việc tối đa: Thường ký hiệu là PN (Pressure Nominal). Các mức thông dụng là PN16 (chịu áp 16 bar ~ 16kg/cm²) hoặc PN25, PN40 cho các hệ thống khí nén, thủy lực áp lực cao.

• Tiêu chuẩn ren kết nối: Đây là lỗi sai phổ biến nhất của người mua. Có 2 hệ ren chính là BSPT (ren côn tiêu chuẩn Anh/Châu Á, phổ biến ở Việt Nam) và NPT (ren tiêu chuẩn Mỹ). Nếu mua nhầm van ren NPT vặn vào ống nhựa PPR ren BSPT tại Việt Nam, bước ren sẽ bị vênh, vặn cực kỳ nặng và chắc chắn sẽ bị rò nước dù có quấn nhiều băng tan.

• Nhiệt độ hoạt động: Xác định dựa trên vật liệu gioăng đệm. Gioăng EPDM chịu nhiệt dưới 90°C, gioăng PTFE chịu nhiệt tốt lên đến 150°C-180°C.

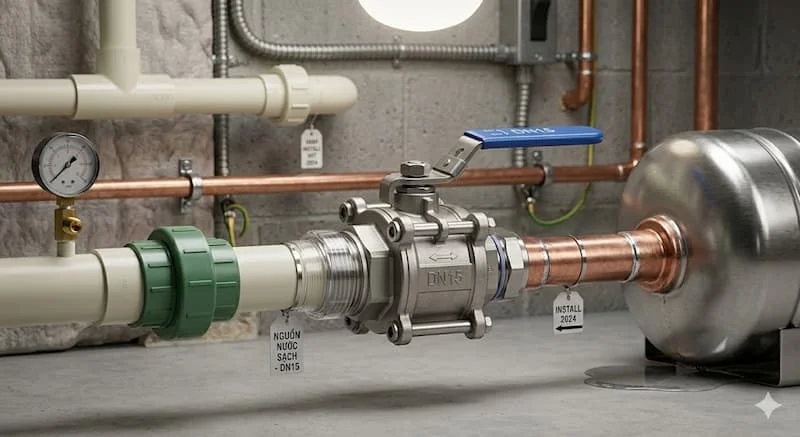

Van bi tay gạt DN15 được dùng ở đâu?

Nhờ thiết kế linh hoạt và khả năng đóng ngắt dòng đáng tin cậy, dòng thiết bị này có mặt trong vô số hệ thống từ đời sống đến sản xuất:

• Hệ thống cơ điện dân dụng: Lắp đặt làm van tổng đầu nguồn cho căn hộ chung cư, van chặn dưới bồn rửa mặt, van khóa cho hệ thống máy nước nóng năng lượng mặt trời, vòi tưới sân vườn.

• Hệ thống khí nén công nghiệp nhẹ: Với kích thước nhỏ gọn, van được dùng làm van xả ngưng đáy bình tích áp, van đóng ngắt đầu ra của máy nén khí, các đường ống dẫn khí điều khiển trong nhà xưởng.

• Hệ thống HVAC và Chiller: Lắp tại các đường ống nước ngưng, ống nước cấp bổ sung cho tháp giải nhiệt (Cooling tower) hoặc các hệ thống điều hòa trung tâm.

• Dây chuyền thực phẩm và sản xuất sạch: Phiên bản van bi inox DN15 vi sinh được dùng nhiều trong các đường ống dẫn nước tinh khiết RO, hệ thống chiết rót rượu bia, nước ngọt nhờ bề mặt nhẵn bóng dễ súc rửa tiệt trùng.

Sai lầm thường gặp khi mua van bi tay gạt DN15

Rất nhiều khách hàng gặp phải tình trạng van mới lắp vài tháng đã hỏng, rò rỉ hoặc gãy tay gạt. Nguyên nhân chủ yếu xuất phát từ những sai lầm sau:

1. Ham rẻ mua phải van hợp kim mạ chì: Trên thị trường có nhiều loại van siêu rẻ đúc từ hợp kim kẽm tạp chất rồi mạ một lớp đồng mỏng bên ngoài. Loại van này cực kỳ giòn, chỉ cần siết mạnh tay là nứt đôi ren, chưa kể tạp chất chì sẽ nhiễm vào nguồn nước ăn uống gây hại cho sức khỏe.

2. Chọn sai vật liệu gioăng với môi chất: Dùng van bi đồng gioăng cao su thông thường cho đường ống dẫn hóa chất tẩy rửa nhẹ hoặc nước nóng nhiệt độ cao sẽ khiến gioăng bị mục nát chỉ sau vài tuần sử dụng.

3. Lắp ngược chiều van: Một số dòng van bi một chiều tích hợp hoặc van bi có thiết kế hướng dòng chảy cố định (được ký hiệu bằng mũi tên trên thân van), nếu thợ lắp ngược chiều, áp lực nước sẽ đẩy bi van làm hở gioăng, gây mất tác dụng khóa dòng.

Hậu quả: Hệ thống rò rỉ nước âm tường gây hư hỏng kết cấu thạch cao, sàn gỗ; mất thời gian và chi phí dừng toàn bộ hệ thống để đục đẽo sửa chữa; đối với công nghiệp nhẹ có thể làm sụt áp suất khí nén khiến máy móc tự động ngừng hoạt động, gây gián đoạn tiến độ sản xuất.

Hướng dẫn chọn van bi tay gạt DN15 đúng kỹ thuật

Để chọn được sản phẩm chuẩn xác nhất cho công trình, bạn hãy thực hiện theo bộ checklist 6 bước sau:

• Bước 1: Xác định môi chất sinh hoạt/sản xuất: Nước lạnh, nước nóng, khí nén hay hóa chất? (Nước sạch ưu tiên dùng đồng mạ niken hoặc inox; hóa chất/nước muối dùng nhựa hoặc inox 316).

• Bước 2: Xác định thông số áp suất và nhiệt độ: Đảm bảo áp suất vận hành thực tế không vượt quá 80% áp lực định mức (PN) ghi trên thân van.

• Bước 3: Lựa chọn vật liệu thân van phù hợp ngân sách: Tối ưu hiệu quả chi phí giữa van đồng (dân dụng phổ thông) và van inox (yêu cầu độ bền tuyệt đối).

• Bước 4: Kiểm tra đồng bộ chuẩn ren: Xác định rõ ống nhựa hoặc phụ kiện đang dùng ren BSPT hay NPT để chọn van có bước ren tương thích 100%.

• Bước 5: Lựa chọn thương hiệu uy tín: Hãy ưu tiên chọn các dòng van có thương hiệu lâu năm, có đầy đủ hóa đơn, chứng chỉ chất lượng để đảm bảo hàm lượng vật liệu chuẩn chỉnh.

• Bước 6: Test thử độ kín trước khi lắp: Gạt thử tay gạt xem có êm ái không, nhìn bằng mắt thường vào lòng bi xem gioăng Teflon có ôm khít, đều và không bị trầy xước hay không.

Cách lắp đặt và bảo trì van bi DN15

Dù là một chi tiết nhỏ, nhưng quy trình lắp đặt và bảo dưỡng đúng cách quyết định đến 90% độ bền toàn hệ thống:

• Vệ sinh sạch sẽ đầu ren: Trước khi vặn van vào ống, hãy dùng bàn cối hoặc khăn lau sạch toàn bộ phoi tiện ren, cát bẩn bám trên răng ren. Cặn bẩn cứng lọt vào lòng van khi vặn sẽ làm xước bi van và rách gioăng ngay lập tức.

• Quấn băng tan (băng keo non) đúng kỹ thuật: Quấn băng tan theo chiều thuận của kim đồng hồ (cùng chiều vặn ren vào) với độ dày vừa phải (khoảng 15-20 vòng tùy độ rơ của ren). Việc quấn ngược chiều sẽ làm băng tan bị đùn ra ngoài khi vặn van, gây rò rỉ nước.

• Không dùng lực siết quá bạo lực: Sử dụng mỏ lết vừa vặn, siết đến khi vừa đủ chặt tay. Việc dùng thêm kìm lực hoặc ống công để cố siết quá mức sẽ làm nứt cổ ren của van đồng hoặc làm biến dạng cấu trúc ren nhựa.

• Vận hành định kỳ chống kẹt: Đối với các vị trí van tổng dự phòng rất ít khi dùng đến, hãy tập thói quen định kỳ 3-6 tháng gạt đóng/mở van từ 2-3 lần. Thao tác này giúp gạt bỏ các lớp cặn canxi chớm bám trên bề mặt bi, giữ cho van luôn trong trạng thái trơn tru, không bị bó cứng khi cần xử lý sự cố khẩn cấp.

Câu hỏi thường gặp về van bi tay gạt DN15 (FAQ)

DN15 là bao nhiêu inch?

Kích thước danh nghĩa DN15 tương đương với kích thước 1/2 inch (hệ inch). Trong hệ thống ống nhựa dân dụng tại Việt Nam, dòng van này phù hợp lắp đặt cho các đường ống có đường kính ngoài phi 21mm.

Van bi DN15 dùng cho nước nóng được không?

Được, nhưng bạn cần chọn loại van có thân bằng đồng thau hoặc inox kết hợp với gioăng làm kín bằng nhựa PTFE (Teflon) chịu nhiệt. Không sử dụng van nhựa PVC tiêu chuẩn cho nước nóng vì nhựa sẽ bị mềm và biến dạng ở nhiệt độ trên 60°C.

Nên chọn van bi đồng hay inox?

Nếu dùng cho nước sạch sinh hoạt thông thường, van bi đồng là lựa chọn tối ưu nhờ giá thành hợp lý và độ dẻo dai cao. Nếu dùng cho môi trường có độ ăn mòn cao như nước biển, hóa chất, hoặc yêu cầu vệ sinh tuyệt đối như y tế, thực phẩm thì bắt buộc phải chọn van inox.

Van bi DN15 có dùng cho khí nén được không?

Hoàn toàn được. Bản chất van bi có độ kín rất cao nhờ gioăng ôm khít quả cầu. Tuy nhiên, hệ thống khí nén thường có áp lực khá lớn, bạn nên chọn các dòng van bi đồng hoặc inox có mức chịu áp lực từ PN25 hoặc PN40 để đảm bảo an toàn.

Bao lâu nên thay van bi DN15 một lần?

Một chiếc van bi tay gạt DN15 chính hãng, chất lượng cao được lắp đặt đúng kỹ thuật trong môi trường nước sạch có tuổi thọ vận hành bền bỉ từ 5 đến 10 năm. Bạn chỉ cần thay thế khi van xuất hiện hiện tượng rò rỉ nước ở trục hoặc không thể khóa ngắt dòng hoàn toàn.

Có nên sử dụng van bi tay gạt DN15 không?

Tựu trung lại, với những thế mạnh tuyệt đối về khả năng đóng ngắt dòng chảy siêu tốc, độ kín khít chống rò rỉ hoàn hảo cùng một mức giá thành đầu tư cực kỳ phải chăng, van bi tay gạt dn15 xứng đáng là linh kiện cốt lõi không thể thiếu trong mọi sơ đồ đường ống. Việc đầu tư lựa chọn đúng chủng loại van bi tay gạt ren chất lượng ngay từ đầu chính là giải pháp kinh tế nhất giúp bạn bảo vệ công trình khỏi các sự cố tràn nước, rò rỉ khí nén, từ đó tiết kiệm tối đa chi phí sửa chữa và thời gian bảo trì hệ thống về lâu dài.
