Quyết Lựa Chọn Van Bi Tay Gạt DN20: Thông Số, Ứng Dụng Và Lỗi Thường Gặp

Vì Sao Van DN20 Là Kích Thước Được Duyên Dùng Rất Nhiều?

Trong thi công cơ điện và hệ thống đường ống, van bi tay gạt DN20 được ví như kích thước "quốc dân". Từ hệ thống nước dân dụng, đường ống máy bơm gia đình, các dây chuyền sản xuất mini cho đến hệ thống khí nén nhỏ, DN20 luôn là sự lựa chọn ưu tiên. Lý do là bởi kích cỡ này đại diện cho sự cân bằng hoàn hảo: lưu lượng vừa đủ cho nhu cầu vận hành trung bình, kích thước nhỏ gọn và chi phí đầu tư tối ưu.

Tuy nhiên, trong thực tế, không ít kỹ sư và chủ nhà gặp phải những phiền toái không đáng có:

• Van bị rò rỉ nước hoặc khí chỉ sau một thời gian ngắn sử dụng.

• Chọn sai kích thước đường ống dẫn đến sụt áp hoặc quá tải.

• Tay gạt bị cứng, rỉ sét hoặc thậm chí gãy đôi khi cố dùng lực.

• Bi van bị kẹt cứng do cặn bẩn tích tụ, không thể đóng mở.

Những sự cố này không chỉ gây lãng phí tài nguyên và thời gian mà còn làm gián đoạn toàn bộ hoạt động của hệ thống. Để giải quyết triệt để vấn đề, van bi tay gạt DN20 chính là câu trả lời nhờ khả năng đóng mở nhanh chóng bằng một thao tác gạt, độ kín khít tuyệt đối và quy trình lắp đặt cực kỳ linh hoạt.

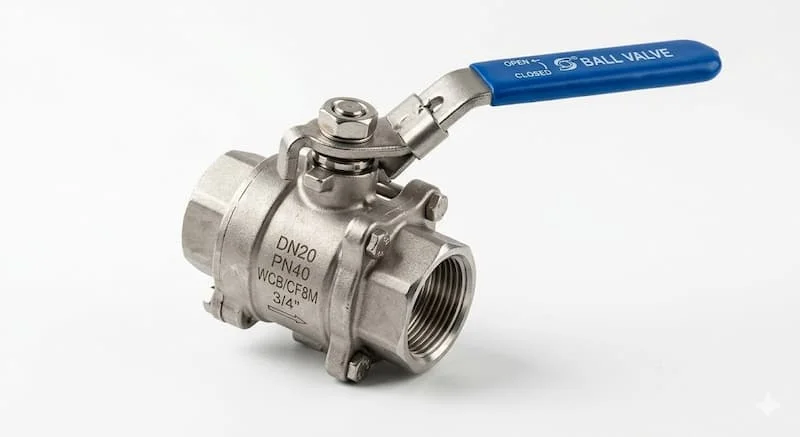

Van Bi Tay Gạt DN20 Là Gì?

Để lựa chọn và vận hành chính xác, trước hết chúng ta cần hiểu rõ bản chất kỹ thuật của thiết bị này. DN20 (Nominal Diameter) là đường kính danh nghĩa của van theo tiêu chuẩn châu Âu, thường tương đương với đường kính ngoài phi 27mm (hoặc kích thước hệ inch là 3/4 inch). Đây là thông số cốt lõi để đồng bộ với kích thước đường ống khi thiết kế.

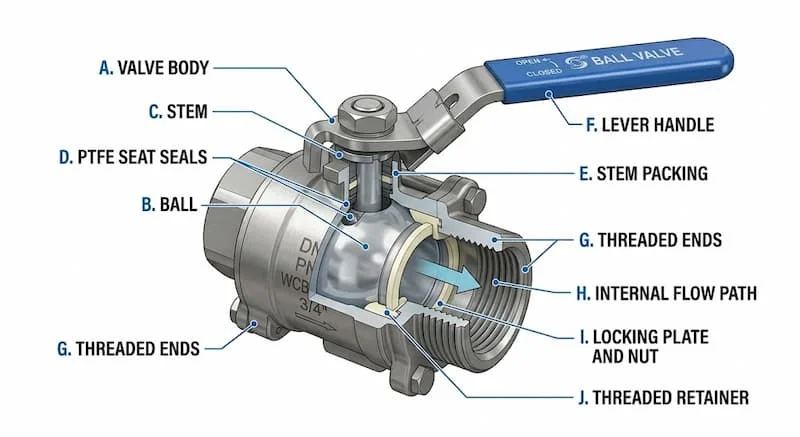

Một bộ van bi tay gạt DN20 tiêu chuẩn được cấu thành từ 5 bộ phận chính:

1. Thân van: Lớp vỏ chịu lực chính, bảo vệ các chi tiết bên trong.

2. Bi van (Ball): Một quả cầu đục lỗ xuyên tâm, bộ phận quyết định việc chặn hoặc mở dòng chảy.

3. Gioăng làm kín (Seat): Thường làm bằng chất liệu PTFE (Teflon), có nhiệm vụ chống rò rỉ tối đa.

4. Trục van (Stem): Thanh truyền động kết nối từ tay gạt đến bi van.

5. Tay gạt (Lever): Bộ phận trực tiếp tiếp nhận lực từ người vận hành để điều khiển trục và bi van.

Tên gọi "van bi" xuất phát chính từ cấu tạo của đĩa van hình quả cầu tròn được đục lỗ rỗng bên trong. Khi chúng ta quay tay gạt một góc vuông 90 độ, trục van sẽ truyền lực làm bi van xoay theo để đóng hoặc mở dòng lưu chất.

So với van vô lăng (như van cổng, van cầu) đòi hỏi phải xoay nhiều vòng, cơ chế tay gạt của van bi tay gạt DN20 giúp thao tác đóng mở diễn ra tức thì, tiết kiệm thời gian và cực kỳ hữu ích trong các tình huống cần ngắt dòng chảy khẩn cấp.

Nguyên Lý Hoạt Động Của Van Bi Tay Gạt

Nguyên lý vận hành của van bi tay gạt DN20 dựa trên sự thay đổi vị trí góc của lỗ khoét bên trong bi van so với hướng đi của dòng lưu chất.

• Trạng thái mở hoàn toàn: Khi tay gạt nằm song song với chiều đường ống, lỗ rỗng của bi van trùng khớp với hướng dòng chảy. Lưu chất đi qua bi rỗng một cách mượt mà. Nhờ cấu tạo "full bore" (lỗ mở bằng đường kính ống), dòng chảy gần như không bị cản trở, giúp van bi ít bị tụt áp (giảm áp suất) hơn hẳn so với van cổng hoặc van cầu.

• Trạng thái đóng hoàn toàn: Khi gạt tay một góc sát góc vuông 90 độ(tay gạt vuông góc với đường ống), lỗ rỗng của bi van sẽ xoay đi chỗ khác, phần diện tích mặt phẳng của bi sẽ quay ra chặn dòng lưu chất lại.

Điểm mấu chốt giúp dòng van này sở hữu độ kín khít vượt trội chính là cơ chế làm kín bằng gioăng PTFE. Khi ở trạng thái đóng, áp suất của dòng lưu chất sẽ ép chặt bi van vào lớp gioăng mềm PTFE ở phía hạ lưu, tạo ra một rào cản cơ học không một giọt nước hay bọt khí nào có thể lọt qua.

Các Loại Van Bi Tay Gạt DN20 Phổ Biến

Để tối ưu hóa chi phí và hiệu năng, nhà sản xuất phân loại van bi dựa trên vật liệu, kiểu kết nối và cấu tạo thân.

Phân loại theo vật liệu

Phân loại theo kiểu kết nối

• Nối ren: Đây là kiểu kết nối phổ biến nhất ở kích thước DN20 nhờ tính linh hoạt, dễ lắp đặt và tháo dỡ bằng cờ lê mà không cần kỹ thuật hàn phức tạp.

• Mặt bích: Thường dùng trong công nghiệp, đòi hỏi độ chắc chắn và chịu áp lực rung lắc lớn.

• Rắc co: Thường xuất hiện trên van nhựa, giúp tháo rời khúc ống trung tâm để vệ sinh mà không ảnh hưởng đến hai đầu ống cố định.

Phân loại theo cấu tạo thân van

• 1 mảnh (1-Piece): Thân đúc liền khối, cấu tạo lỗ thu hẹp (reduced bore), giá rẻ nhưng khó sửa chữa bên trong.

• 2 mảnh (2-Piece): Thân gồm hai phần ghép lại với nhau, phổ biến nhất, dòng chảy thẳng qua không bị hẹp, dễ bảo trì.

• 3 mảnh (3-Piece): Thân gồm 3 phần (2 đầu nối và 1 thân giữa chứa bi). Thiết kế này cho phép bạn tháo hẳn phần thân giữa ra để thay gioăng mà không cần tháo hai đầu nối ra khỏi đường ống.

Tại sao có sự chênh lệch lớn về giá và ứng dụng?

• Van inox có giá cao hơn van đồng vì chi phí nguyên liệu thô và công nghệ gia công độ chính xác cao của inox phức tạp hơn nhiều. Đổi lại, nó chịu được các chất ăn mòn mạnh mà đồng sẽ bị oxy hóa ngay lập tức.

• Khi nào nên dùng van 3 mảnh? Đó là khi hệ thống của bạn hoạt động liên tục (như dây chuyền nhà máy) nơi thời gian dừng máy là "vàng bạc". Van 3 mảnh giúp việc thay thế, bảo trì diễn ra trong vài phút.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van DN20

Việc mua van dựa trên cảm tính hoặc ước lượng bằng mắt thường là nguyên nhân hàng đầu dẫn đến hỏng hóc hệ thống. Dưới đây là các thông số bạn bắt buộc phải kiểm tra trên thân van hoặc catalogue:

• Kích thước định danh: DN20 – ¾' – lắp cho ống Phi 27mm.

• Áp lực làm việc (Pressure Nominal): Ký hiệu là PN (Ví dụ: PN16, PN25). PN16 nghĩa là van chịu được áp lực tối đa là 16 bar trong điều kiện tiêu chuẩn.

• Nhiệt độ làm việc: Phụ thuộc vào vật liệu gioăng và thân (Van đồng/PTFE chịu khoảng -10 độ C đến 20 độ C; Van inox có thể lên tới 180 độ C.

• Chuẩn ren: BSP (Ren tiêu chuẩn Anh/Châu Âu, ren thẳng hoặc côn) hoặc NPT (Ren tiêu chuẩn Mỹ, ren côn).

So Sánh Van Bi DN20 Với Các Loại Van Khác

Để thấy rõ tại sao dòng sản phẩm này lại ưu việt ở phân khúc đường ống nhỏ, hãy cùng đặt lên bàn cân so sánh:

Kết luận từ bảng so sánh: Đối với đường ống kích thước nhỏ như DN20, nếu ưu tiên hàng đầu của bạn là đóng mở nhanh, thiết kế gọn gàng, độ kín khít tuyệt đối để chống thất thoát lưu chất thì van bi tay gạt dn20 là sự lựa chọn số một. Van bướm không có kích thước nhỏ như DN20, trong khi van cổng quá cồng kềnh và đóng mở mất thời gian.

Van Bi Tay Gạt DN20 Được Dùng Ở Đâu?

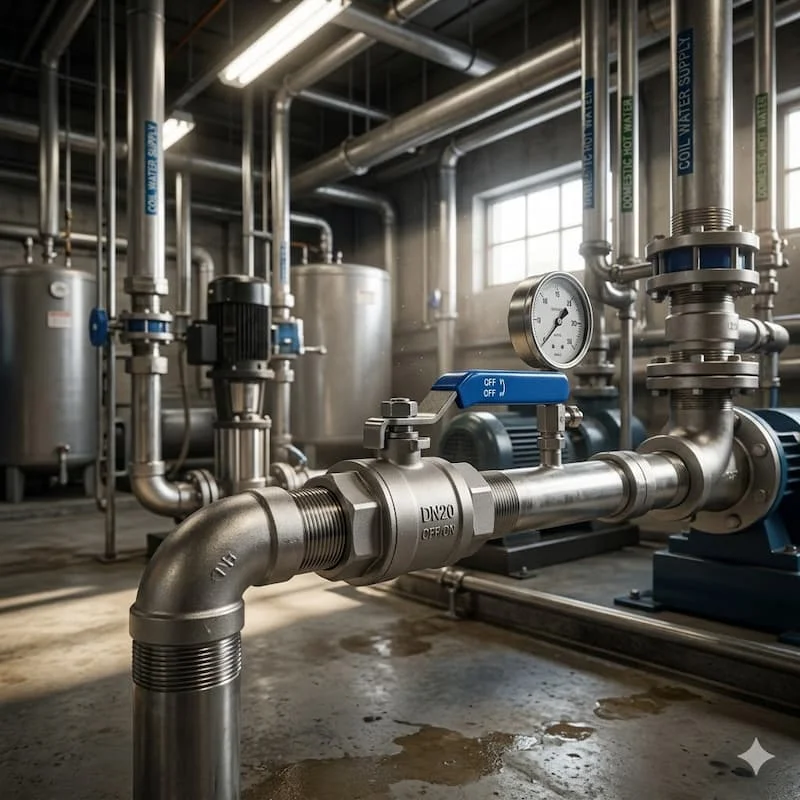

Nhờ những ưu điểm vượt trội kể trên, dòng van này xuất hiện dày đặc trong cả đời sống lẫn công nghiệp:

• Hệ thống nước sinh hoạt & Máy bơm dân dụng: Lắp đặt tại đầu nguồn nước vào nhà, trước và sau máy bơm nước gia đình để cô lập hệ thống khi cần sửa chữa đường ống.

• Hệ thống khí nén: Phục vụ trong các xưởng sửa chữa ô tô, xưởng mộc, điều khiển các xylanh khí nén cỡ nhỏ cần ngắt khí nhanh.

• Nhà máy thực phẩm & Đường ống hóa chất nhẹ: Ứng dụng dòng van bi inox DN20 để đảm bảo vệ sinh an toàn thực phẩm hoặc chống lại sự ăn mòn của dung dịch tẩy rửa.

• Hệ thống HVAC: Sử dụng trong đường ống nước làm mát, nước nóng của điều hòa trung tâm.

Sở dĩ kích cỡ DN20 phổ biến đến vậy là do lưu lượng chất lỏng chảy qua đường ống phi 27mm đáp ứng vừa vặn cho nhu cầu của một cụm thiết bị hoặc một tầng nhà mà không gây ra hiện tượng nghẽn dòng hay lãng phí áp lực công suất bơm.

Những Sai Lầm Thường Gặp Khi Chọn Van DN20

Mua được một chiếc van tốt không nghĩa là hệ thống của bạn sẽ an toàn nếu bạn mắc phải những sai lầm mang tính hệ thống dưới đây:

1. Chọn sai vật liệu môi chất: Sử dụng van bi đồng dn20 thông thường để dẫn hóa chất ăn mòn hoặc nước biển. Đồng sẽ nhanh chóng bị oxy hóa, sinh ra các chất độc hại và làm rách gioăng.

2. Chọn sai áp lực vận hành: Lắp van có chỉ số áp lực thấp vào vị trí ngay sau đầu đẩy của bơm tăng áp công suất lớn.

3. Không đồng bộ tiêu chuẩn ren: Cố tình vặn bước ren không khớp khiến các mối nối bị hở, phải quấn thật nhiều băng tan (cao su non) một cách thô bạo nhưng vẫn bị rỉ nước ngầm.

4. Sử dụng van bi để điều tiết dòng chảy liên tục: Như đã phân tích, việc hé mở van 50% trong thời gian dài sẽ làm mòn bi và rách gioăng mềm bên trong.

Hậu quả nhãn tiền: Hệ thống xuất hiện các vết rò rỉ rỉ sét, bi van bị mài mòn tạo khe hở, van bị kẹt cứng không thể gạt được tay do cặn bám, làm giảm tuổi thọ nghiêm trọng của toàn bộ đường ống và tiêu tốn chi phí sửa chữa lặp đi lặp lại.

Checklist Chọn Van Bi Tay Gạt DN20 Chuẩn Kỹ Thuật

Trước khi nhấc máy gọi cho nhà cung cấp hoặc ra cửa hàng vật tư, bạn hãy tích đủ các đầu mục trong checklist chuyên nghiệp sau:

• Môi chất là gì? (Nước sạch → Chọn Đồng/Inox; Hóa chất/Thực phẩm  → Chọn Inox; Nước thải/Hóa chất nhẹ → Chọn Nhựa).

• Áp suất tối đa của hệ thống là bao nhiêu? (Đảm bảo áp suất hệ thống < Áp suất PN ghi trên thân van ít nhất 20%).

• Nhiệt độ hoạt động bao nhiêu độ? (Nước nóng→Tránh dùng van nhựa thông thường).

• Kiểu kết nối hiện tại của ống là gì? (Ren trong, ren ngoài, hay mặt bích).

• Tiêu chuẩn ren là gì? (BSP hay NPT để mua đúng loại đầu nối).

• Thương hiệu uy tín: Chọn các thương hiệu có chứng nhận chất lượng rõ ràng để đảm bảo hàm lượng tạp chất trong kim loại ở mức an toàn.

Hướng Dẫn Lắp Đặt & Sử Dụng Đúng Cách

Một chiếc van tốt chỉ phát huy 100% công năng khi được lắp đặt đúng kỹ thuật. Hãy tuân thủ quy trình 5 bước sau:

Bước 1: Vệ sinh đường ống

Trước khi vặn van vào, hãy xả nước hoặc thổi khí để làm sạch toàn bộ mạt sắt, cát, bụi bẩn còn sót lại bên trong ống. Những hạt bụi mịn này chính là nguyên nhân làm trầy xước bi van và rách gioăng PTFE khi van hoạt động.

Bước 2: Quấn băng tan (Cao su non) đúng cách

Quấn băng tan theo chiều thuận của ren (chiều kim đồng hồ) với số vòng vừa đủ (khoảng 10-15 vòng tùy thuộc vào độ khít của ren). Việc quấn ngược chiều sẽ làm băng tan bị đùn ra ngoài khi vặn van vào.

Bước 3: Thao tác siết lực vừa đủ

Dùng cờ lê hoặc mỏ lết kẹp vào phần đầu lục giác của thân van (phần gần mối ren nhất). Tuyệt đối không bám lực vào tay gạt hoặc đầu bên kia của van để siết, điều này có thể làm vặn xoắn và biến dạng cấu tạo bên trong của thân van.

Bước 4: Vận hành đúng góc độ

Khi đóng/mở van, hãy gạt dứt khoát hết hành trình 90 độ. Không dừng lại ở các vị trí lửng lơ.

Bước 5: Bảo trì định kỳ

Ngay cả khi van không cần đóng mở thường xuyên, bạn cũng nên thực hiện thao tác gạt đóng/mở van ít nhất 1-2 lần trong vòng 3 tháng. Việc này giúp gạt bỏ các mảng bám, cặn canxi hình thành xung quanh bi van, ngăn ngừa tình trạng kẹt cứng hệ thống.

Câu Hỏi Thường Gặp Về Van Bi Tay Gạt DN20

1: Kích thước DN20 có phải là ống phi 27 không?

Trả lời: Đúng vậy. Theo quy đổi tiêu chuẩn kỹ thuật đường ống, DN20 là đường kính danh nghĩa, tương đương với kích thước hệ inch là 3/4 inch và đường kính ngoài thực tế của ống nhựa hoặc ống kim loại là khoảng 27mm.

2: Van bi DN20 dùng cho hệ thống nước nóng được không?

Trả lời: Được, nhưng bạn cần chọn đúng vật liệu. Các dòng van bi đồng hoặc van bi inox sử dụng gioăng làm kín bằng PTFE hoàn toàn chịu được nhiệt độ nước nóng lên tới hơn 100 độ C (như hệ thống nước nóng năng lượng mặt trời). Tránh dùng van nhựa PVC cho nước nóng vì nhựa sẽ bị mềm và biến dạng.

3: Giữa van bi inox và van bi đồng DN20, nên chọn loại nào tốt hơn?

Trả lời: Nếu dùng cho nước sinh hoạt gia đình, nước sạch thông thường thì van bi đồng dn20 là sự lựa chọn tối ưu về mặt chi phí và công năng. Tuy nhiên, nếu môi trường là nước giếng khoan chưa xử lý (còn phèn, axit nhẹ), hóa chất, hoặc yêu cầu vệ sinh tuyệt đối như chế biến thực phẩm thì bắt buộc phải dùng van inox để không bị ăn mòn.

4: Van bi tay gạt DN20 có chịu được áp lực cao không?

Trả lời: Có. Các dòng van bi kim loại tiêu chuẩn hiện nay thường có mức chịu áp lực tối thiểu là PN16 (16kg/cm^2) hoặc PN25, một số dòng inox cao cấp có thể chịu tới PN40 hoặc PN64. Mức áp lực này hoàn toàn an toàn cho các hệ thống dân dụng và công nghiệp tầm trung.

5: Bao lâu thì nên thực hiện bảo trì van một lần?

Trả lời: Đối với môi trường nước sạch, chu kỳ kiểm tra định kỳ là 6 tháng/lần. Đối với môi trường có nhiều cặn bẩn hoặc hóa chất, nên kiểm tra 3 tháng/lần bằng cách lau sạch bụi bẩn bên ngoài và thực hiện thao tác đóng mở để kiểm tra độ trơn tru của trục van.

Chọn Đúng Van Bi Tay Gạt DN20 Giúp Hệ Thống Hoạt Động Bền Hơn

Việc lựa chọn một chiếc van bi tay gạt DN20 tưởng chừng như đơn giản nhưng lại đòi hỏi sự chính xác và am hiểu nhất định về mặt kỹ thuật. Lựa chọn đúng vật liệu phù hợp với môi chất, đúng thông số áp lực vận hành và đúng tiêu chuẩn kết nối chính là chìa khóa vàng giúp hệ thống đường ống của bạn vận hành một cách trơn tru.

Đầu tư một thiết bị chuẩn kỹ thuật ngay từ đầu mang lại những lợi ích vô cùng thiết thực:

• Gia tăng tuổi thọ vận hành cho toàn bộ hệ thống cơ điện.

• Triệt tiêu hoàn toàn nguy cơ rò rỉ, bảo vệ tài nguyên và an toàn nhà xưởng.

• Tiết kiệm tối đa chi phí bảo trì, sửa chữa và thời gian dừng máy không đáng có.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về van bi tay gạt dn20!
