Van Chống Áp Suất Âm: Giải Pháp Bảo Vệ Hệ Thống Khỏi Sự Cố Biến Dạng

Trong vận hành công nghiệp, không ít kỹ sư đã từng chứng kiến cảnh tượng bồn chứa inox đột ngột bị "móp méo" như một vỏ lon bia bị bóp chặt ngay sau khi xả nước nóng, hay các đường ống dẫn bị sập hoàn toàn trong quá trình hút chân không. Những sự cố này không chỉ gây thiệt hại về tài sản mà còn làm gián đoạn sản xuất nghiêm trọng.

Nhiều người lầm tưởng nguyên nhân xuất phát từ áp suất quá cao, nhưng thực tế, "thủ phạm" chính là áp suất âm (vacuum). Để ngăn chặn tình trạng này, van cân bằng suất âm đã trở thành thiết bị an toàn không thể thiếu, đóng vai trò là "người gác cổng" giúp cân bằng áp suất, đảm bảo sự toàn vẹn cho các bồn chứa và hệ thống đường ống.

Vì sao hệ thống đường ống và bồn chứa dễ bị hư hỏng do áp suất âm?

Áp suất âm xảy ra khi áp suất bên trong thiết bị thấp hơn áp suất khí quyển bên ngoài. Điều này thường xuất hiện trong các tình huống tưởng chừng như vô hại nhưng lại tiềm ẩn nguy cơ cao:

• Xả lỏng đột ngột: Khi bơm hút chất lỏng ra khỏi bồn chứa kín với tốc độ nhanh mà không có đường cấp khí bù vào.

• Sự thay đổi nhiệt độ: Khi hơi nóng trong bồn chứa hoặc đường ống ngưng tụ thành chất lỏng sau khi đóng van, thể tích khí giảm đột ngột tạo ra khoảng chân không.

• Hệ thống CIP: Quá trình vệ sinh tại chỗ (Cleaning-in-Place) thường xuyên tạo ra những biến động áp suất âm do sự chênh lệch nhiệt độ và tốc độ dòng chảy.

Khi hiện tượng này xảy ra, áp suất khí quyển từ bên ngoài sẽ tác động một lực cực lớn lên bề mặt thiết bị. Nếu cấu trúc không đủ cứng cáp, thiết bị sẽ bị biến dạng, móp méo, thậm chí nứt gãy. Đây chính là lý do van cân bằng suất âm trở thành lớp bảo vệ sống còn cho tài sản của doanh nghiệp.

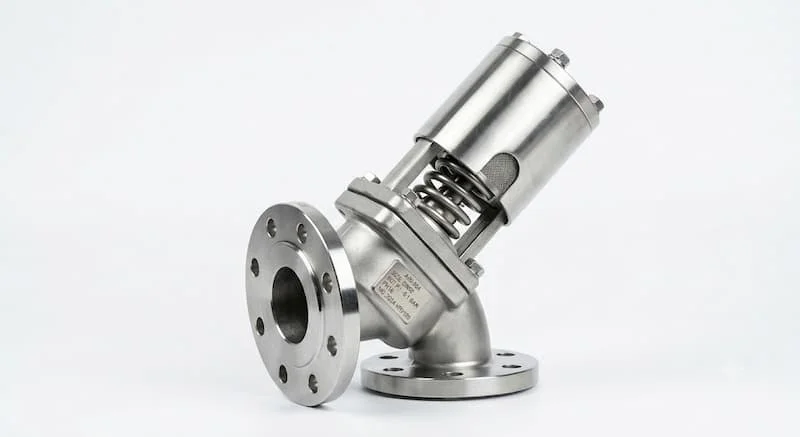

Van chống áp suất âm là gì?

Van chống áp suất âm (Vacuum Relief Valve hoặc Vacuum Breaker) là thiết bị bảo vệ tự động, được thiết kế để duy trì áp suất bên trong thiết bị ở ngưỡng an toàn. Khi áp suất bên trong giảm xuống thấp hơn áp suất khí quyển (tạo ra chân không), van sẽ tự động mở cửa để không khí bên ngoài tràn vào, bù đắp áp suất và ngăn chặn sự sụp đổ của bồn chứa hay đường ống.

Hiểu đúng về áp suất âm và chân không

• Áp suất âm: Là trạng thái áp suất bên trong hệ thống thấp hơn áp suất môi trường xung quanh (P_internal < P_atm).

• Chân không: Là môi trường không có vật chất hoặc có áp suất cực thấp. Trong công nghiệp, việc kiểm soát áp suất âm là cực kỳ quan trọng để tránh hiện tượng "hút chân không" gây hỏng hóc cơ khí.

• Cân bằng áp suất: Là quá trình duy trì sự ổn định giữa áp suất trong và ngoài vỏ thiết bị, giúp thiết bị duy trì hình dạng và chức năng vốn có dưới các tác động ngoại lực.

Việc lắp đặt một van cân bằng suất âm đúng kỹ thuật giúp hệ thống vận hành trơn tru, tránh được những hư hại tốn kém do sự chênh lệch áp suất gây ra.

Nguyên lý hoạt động của van cân bằng suất âm

Nguyên lý của van này dựa trên sự cân bằng lực cơ học giữa áp suất khí quyển và áp suất bên trong bình chứa, thông qua lò xo hoặc trọng lực.

1. Trạng thái bình thường: Khi áp suất bên trong và bên ngoài cân bằng hoặc áp suất trong cao hơn, đĩa van được ép chặt vào đế van nhờ lực lò xo hoặc trọng lượng của đĩa, đảm bảo hệ thống kín hoàn toàn.

2. Áp suất giảm: Khi hệ thống bắt đầu hình thành áp suất âm (do bơm hút hoặc ngưng tụ hơi), áp suất bên trong thấp hơn áp suất bên ngoài.

3. Van tự động mở: Khi độ chênh lệch áp suất vượt qua lực cài đặt của lò xo, đĩa van sẽ bị đẩy lên, mở ra một đường dẫn khí.

4. Cân bằng: Không khí từ bên ngoài đi qua van vào bên trong bồn chứa, áp suất được nâng lên bằng với áp suất khí quyển.

5. Van đóng lại: Khi áp suất đã cân bằng, lò xo tự động kéo đĩa van về vị trí cũ, đóng kín đường hút khí.

Sự tự động hóa này giúp hệ thống phản ứng tức thì với các sự cố áp suất mà không cần sự can thiệp của con người, đảm bảo an toàn tuyệt đối ngay cả khi hệ thống vận hành liên tục.

Cấu tạo của van cân bằng suất âm

Một chiếc van cân bằng suất âm chất lượng bao gồm các thành phần cơ bản sau, mỗi bộ phận đóng vai trò then chốt trong hiệu suất vận hành:

• Thân van: Thường làm bằng kim loại chịu lực để bao bọc các thành phần bên trong.

• Đĩa van: Bộ phận di động trực tiếp đóng/mở luồng khí.

• Lò xo: Thành phần quan trọng nhất giúp thiết lập "ngưỡng" áp suất cần bảo vệ.

• Gioăng làm kín: Đảm bảo độ kín khít, ngăn rò rỉ khi van ở trạng thái đóng.

• Cửa hút khí: Nơi không khí đi vào, thường được thiết kế có lưới chắn bụi.

• Ren hoặc mặt bích: Kết nối cơ khí để gắn van vào bồn chứa hoặc đường ống.

Mỗi chi tiết đều được gia công chính xác để đảm bảo van luôn nhạy bén, mở đúng lúc và đóng chặt khi cần thiết.

Các loại van cân bằng suất âm phổ biến

Tùy vào môi trường và yêu cầu kỹ thuật, người ta phân loại van dựa trên nhiều tiêu chí:

Phân loại theo nguyên lý

• Van lò xo: Phổ biến nhất, nhỏ gọn và dễ cài đặt áp suất.

• Van đối trọng: Sử dụng trọng lượng để giữ đĩa van, thường dùng cho các hệ thống bồn chứa lớn.

• Vacuum Breaker: Chuyên dụng để phá vỡ chân không trong các đường ống.

• Combination Pressure Vacuum Valve: Loại van kết hợp (van thở), vừa bảo vệ khi áp suất dương quá cao, vừa chống áp suất âm.

Phân loại theo vật liệu

• Inox 304/316: Chống ăn mòn, chịu nhiệt, phù hợp cho ngành thực phẩm, dược phẩm.

• Nhựa (PVC, UPVC, CPVC): Sử dụng cho hệ thống hóa chất ăn mòn kim loại.

• Đồng/Gang: Phù hợp với các hệ thống nước hoặc khí thông thường.

Phân loại theo kết nối

• Kết nối ren: Dễ lắp đặt cho các đường ống cỡ nhỏ.

• Kết nối Clamp (Tri-clamp): Chuẩn mực trong ngành thực phẩm, dễ tháo lắp vệ sinh.

• Mặt bích/Hàn: Dùng cho hệ thống yêu cầu độ bền và áp suất cực cao.

Thông số kỹ thuật cần quan tâm

Để chọn đúng van cân bằng suất âm, kỹ sư cần lưu ý các thông số sau:

Việc tính toán lưu lượng khí bù là cực kỳ quan trọng; nếu chọn van có kích thước quá nhỏ, không khí sẽ không vào kịp khi xảy ra tình trạng hút chân không, dẫn đến van không kịp bảo vệ thiết bị.

Van cân bằng suất âm khác gì van an toàn?

Nhiều người nhầm lẫn hai loại thiết bị này. Dưới đây là bảng so sánh giúp bạn phân biệt:

Kết luận: Hai loại van này bổ trợ cho nhau. Trong nhiều bồn chứa công nghiệp, bạn cần lắp cả hai để bảo vệ toàn diện hệ thống.

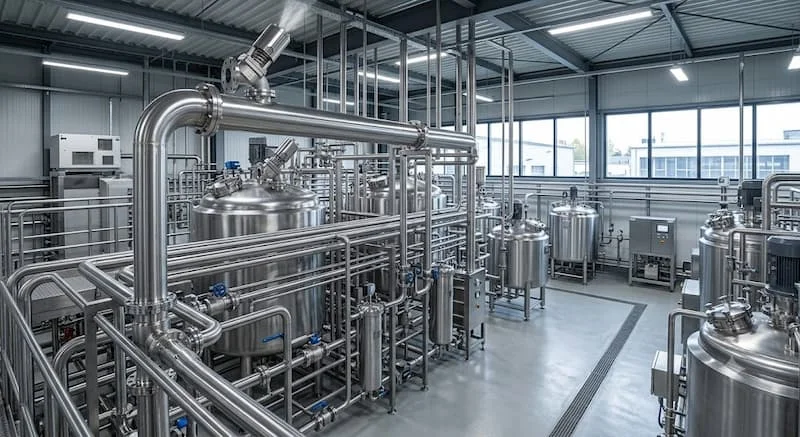

Ứng dụng thực tế

Van cân bằng suất âm được sử dụng ở đâu?

Van này hiện diện trong hầu hết các nhà máy hiện đại:

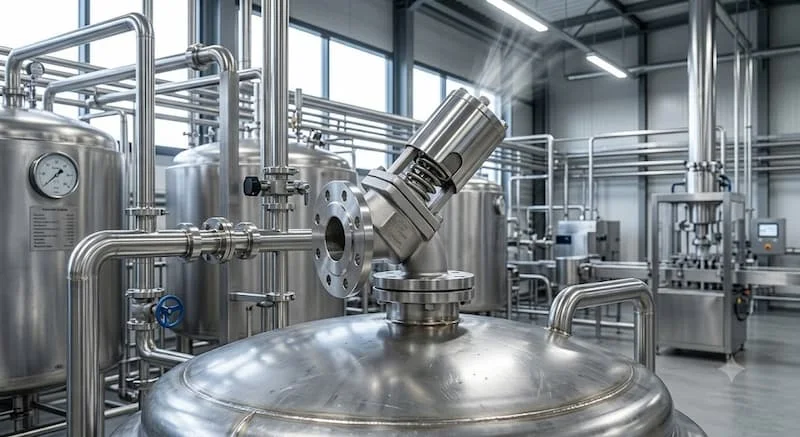

• Ngành bia - thực phẩm: Bảo vệ các tank lên men, tank chứa nước nóng.

• Hệ thống RO: Bảo vệ màng lọc và đường ống trước tình trạng bơm hút chân không.

• Nhà máy hóa chất: Đảm bảo bồn chứa không bị sập khi xả hóa chất.

• Hệ thống CIP: Ngăn chặn hiện tượng chân không do thay đổi nhiệt độ đột ngột.

Khi nào bắt buộc phải lắp?

Bạn không thể bỏ qua thiết bị này nếu hệ thống của bạn có các yếu tố: Tank kín, có máy bơm công suất lớn, quy trình gia nhiệt–làm lạnh tuần hoàn, hoặc làm bằng vật liệu mỏng (inox 304, thép mỏng). Hậu quả của việc thiếu van là thiết bị biến dạng vĩnh viễn, chi phí sửa chữa thay thế vô cùng tốn kém.

Hướng dẫn lựa chọn và bảo trì

Checklist lựa chọn van phù hợp:

1. Xác định môi chất (để chọn vật liệu thân/gioăng).

2. Tính toán lưu lượng khí cần bù.

3. Xác định áp suất chân không giới hạn của bồn/ống.

4. Chọn kiểu kết nối phù hợp với tiêu chuẩn nhà máy (Clamp, Ren, Mặt bích).

5. Ưu tiên các hãng sản xuất có chứng nhận CO/CQ uy tín.

Lưu ý khi lắp đặt và bảo trì:

• Lắp đặt: Luôn lắp đúng chiều, không bịt kín cửa hút khí.

• Bảo trì: Kiểm tra lò xo và vệ sinh gioăng định kỳ (6-12 tháng/lần) để đảm bảo không bị kẹt do bụi bẩn hoặc hóa chất bám dính.

• Thay thế: Nếu lò xo có dấu hiệu gỉ sét hoặc gioăng bị lão hóa, hãy thay thế ngay để duy trì độ tin cậy.

FAQ

Van chống áp suất âm hoạt động khi nào?

Nó chỉ hoạt động khi áp suất trong hệ thống giảm thấp hơn áp suất khí quyển bên ngoài.

Có thể thay thế van an toàn không?

Không. Van an toàn xả áp dương, van chống áp suất âm cấp khí bù áp âm. Chúng là hai chức năng riêng biệt.

Bao lâu nên bảo trì một lần?

Thông thường là 6 tháng hoặc 1 năm tùy vào môi trường làm việc có hóa chất hay bụi bẩn không.

Van inox hay van đồng tốt hơn?

Tùy vào môi chất. Inox bền và chịu ăn mòn tốt hơn, thường dùng cho thực phẩm, dược phẩm.

Có cần lắp cho bồn nước sinh hoạt không?

Nếu bồn nhựa/inox mỏng và dùng bơm hút mạnh, việc lắp thêm sẽ bảo vệ bồn khỏi bị móp.

Kết luận

Van chống áp suất âm là khoản đầu tư nhỏ nhưng mang lại lợi ích lớn, giúp doanh nghiệp tránh được các hư hại ngoài ý muốn đối với bồn chứa và đường ống. Việc lựa chọn thiết bị chất lượng, đúng thông số kỹ thuật là chìa khóa để tối ưu hóa tuổi thọ hệ thống.
