Vì Sao Van Bi Tay Gạt Kitz Được Ưa Chuộng Trong Các Hệ Thống Công Nghiệp?

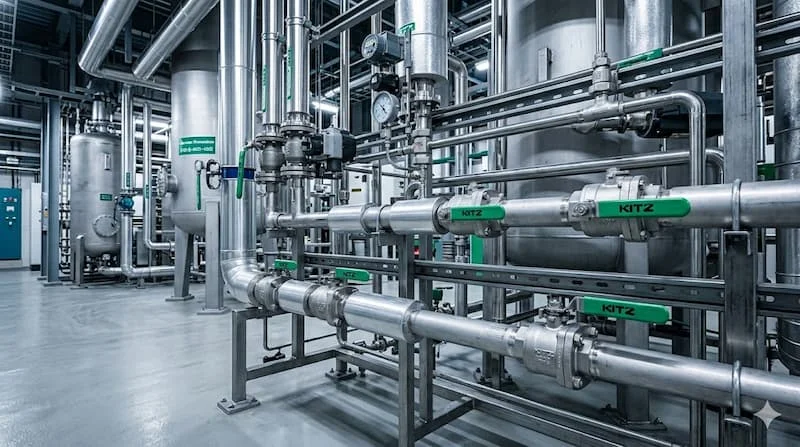

Trong vận hành các hệ thống đường ống công nghiệp, một sự cố rò rỉ nhỏ tại vị trí van cũng có thể dẫn đến hệ lụy nghiêm trọng: thất thoát lưu chất, giảm áp suất hệ thống, thậm chí phải tạm dừng toàn bộ dây chuyền sản xuất để sửa chữa. Thực tế tại nhiều nhà máy cho thấy, khi hệ thống đòi hỏi phải đóng mở liên tục, các dòng van kém chất lượng rất nhanh xuống cấp, làm tăng gánh nặng chi phí bảo trì cho doanh nghiệp.

Chính vì vậy, việc lựa chọn một thiết bị có tuổi thọ dài, vận hành bền bỉ luôn là ưu tiên hàng đầu của các chủ đầu tư và kỹ sư vận hành. Giữa hàng trăm thương hiệu trên thị trường hiện nay, van bi tay gạt kitz (hay còn gọi là kitz ball valve) luôn là cái tên được tín nhiệm và xuất hiện phổ biến trong các dự án trọng điểm. Vậy điều gì đã tạo nên vị thế dẫn đầu của thương hiệu này? Hãy cùng phân tích chuyên sâu ngay sau đây.

Van Bi Tay Gạt Kitz Là Gì?

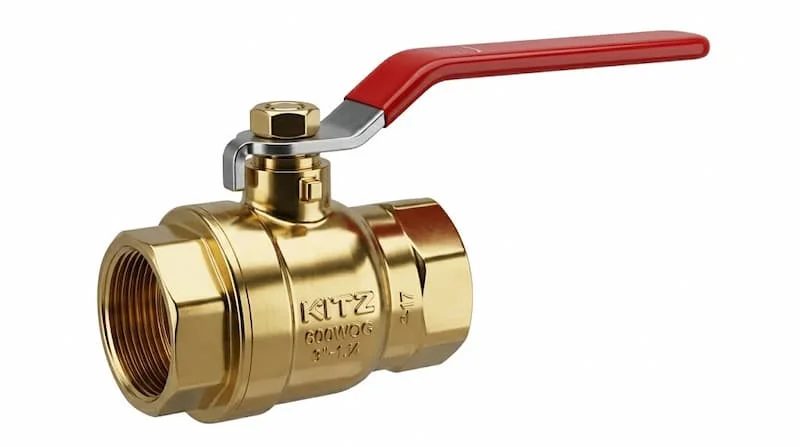

Van bi tay gạt kitz là dòng van công nghiệp vận hành thủ công bằng tay gạt, được thiết kế chuyên dụng cho nhiệm vụ đóng, mở hoặc điều tiết lưu lượng của dòng lưu chất (nước, dầu, khí, hóa chất) trong đường ống. Sản phẩm được nghiên cứu, phát triển và chế tạo bởi tập đoàn Kitz Corporation – biểu tượng chất lượng của ngành van công nghiệp toàn cầu.

Về cơ bản, một bộ kitz ball valve tiêu chuẩn được cấu thành từ 5 bộ phận cốt lõi:

• Thân van (Body): Lớp vỏ bọc chịu lực chính bảo vệ các chi tiết bên trong, thường đúc từ đồng, inox hoặc thép.

• Bi van (Ball): Một viên bi kim loại được xuyên tâm một lỗ rỗng, đóng vai trò là đĩa van ngăn chặn hoặc cho dòng lưu chất đi qua.

• Trục van (Stem): Thanh kim loại truyền động kết nối từ tay gạt đến bi van.

• Gioăng làm kín (Seat & Packing): Thường làm bằng vật liệu PTFE, chịu nhiệt và chống ăn mòn cực tốt, đảm bảo độ kín khít tuyệt đối.

• Tay gạt (Lever): Bộ phận trực tiếp tiếp nhận lực từ người vận hành để đóng mở van.

Thương Hiệu Kitz Của Nước Nào?

Được thành lập từ năm 1951 tại Nhật Bản, Kitz Corporation đã khẳng định vị thế là một trong những nhà sản xuất van công nghiệp lâu đời và lớn nhất thế giới. Mọi sản phẩm van bi tay gạt kitz trước khi xuất xưởng đều phải trải qua quy trình kiểm định nghiêm ngặt theo tiêu chuẩn công nghiệp Nhật Bản (JIS) cũng như các tiêu chuẩn quốc tế khắt khe như ASME, API, ISO. Chính triết lý chế tạo cơ khí chính xác của người Nhật đã giúp thương hiệu này hiện diện tại hầu hết các nhà máy, tòa nhà cao tầng và tổ hợp công nghiệp trên toàn cầu.

Nguyên Lý Hoạt Động Của Van Bi Kitz

Thiết bị vận hành dựa trên nguyên lý xoay chuyển góc 90° của bi van bên trong thân. Khi người vận hành tác động lực vào tay gạt, trục van sẽ truyền mô-men xoắn làm quay viên bi một góc tương ứng.

• Trạng thái mở hoàn toàn: Khi tay gạt được xoay nằm song song với đường ống, lỗ khoét của bi van sẽ trùng khít với hướng dòng chảy, cho phép lưu chất đi qua tối đa.

• Trạng thái đóng hoàn toàn: Khi tay gạt được xoay nằm vuông góc với đường ống, lỗ khoét của bi van sẽ xoay đi góc 90° và chắn ngang dòng chảy, chặn hoàn toàn lưu chất.

Ưu điểm lớn nhất của cơ chế bi xoay này là tốc độ đóng mở cực nhanh, chỉ mất vài giây để chuyển trạng thái. Đồng thời, cấu tạo dòng chảy thẳng qua lỗ bi giúp giảm thiểu tổn thất áp suất xuống mức thấp nhất so với các dòng van toàn cầu khác, duy trì hiệu suất hoạt động ổn định cho toàn hệ thống.

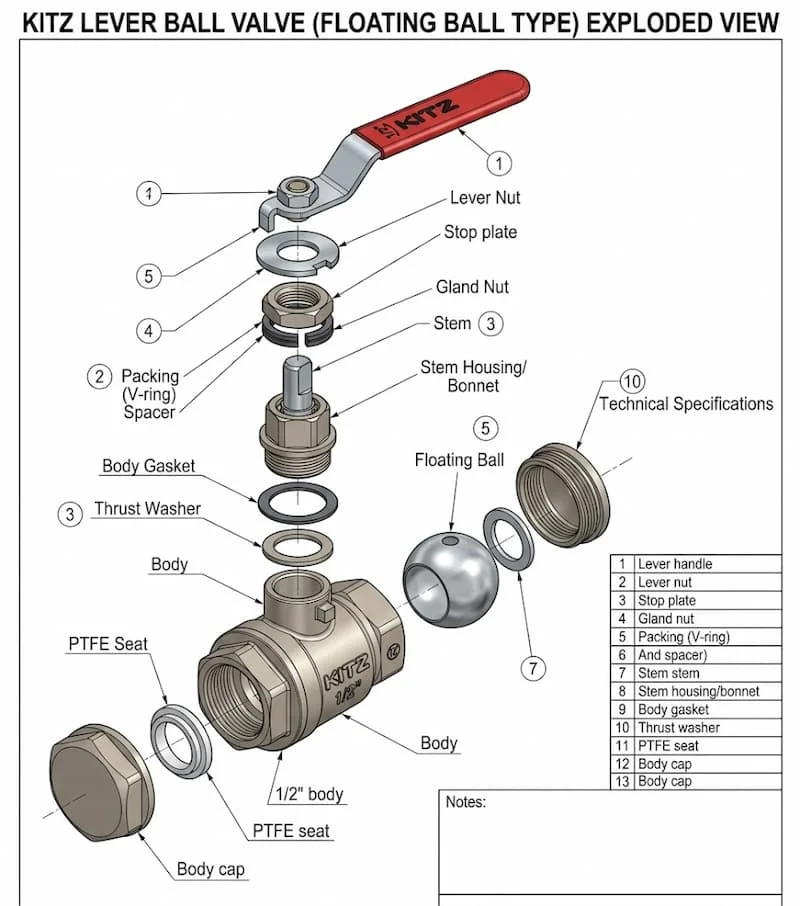

Cấu Tạo Chi Tiết Của Van Bi Tay Gạt Kitz

Để hiểu rõ tại sao dòng sản phẩm này lại đạt được độ bền bỉ vượt trội, chúng ta cần bóc tách sâu vào từng chi tiết cấu tạo cơ khí:

Thân van

Được đúc dày dặn từ các nguồn phôi kim loại tinh khiết, phổ biến nhất là Đồng (Bronze/Brass) cho hệ thống dân dụng, Inox 304 (SCS13A) và Inox 316 (SCS14A) cho hệ thống hóa chất, công nghiệp nặng. Thiết kế thân van chịu được ứng suất cơ học cao, chống nứt vỡ khi hệ thống bị tăng áp đột ngột.

Bi van

Là "trái tim" của van, bi van Kitz được gia công CNC với độ chính xác kích thước đến từng micrometer. Bề mặt bi được đánh bóng gương hoàn hảo để giảm ma sát tối đa với gioăng làm kín, giúp van vận hành nhẹ nhàng và không bị kẹt rít sau thời gian dài không sử dụng.

Gioăng làm kín

Kitz sử dụng vật liệu PTFE nguyên chất hoặc RPTFE (PTFE gia cường sợi thủy tinh). Vật liệu này không chỉ chịu nhiệt độ cao mà còn có hệ số ma sát thấp, kháng hóa chất tuyệt vời, đảm bảo van đạt độ kín khít tuyệt đối, không xảy ra hiện tượng rò rỉ vi mô.

Tay gạt

Làm bằng thép mạ dày hoặc inox, bọc nhựa cách nhiệt ở phần tay cầm để đảm bảo an toàn cho kỹ thuật viên. Thiết kế chiều dài tay gạt tối ưu hóa cánh tay đòn, giúp việc đóng mở van DN50, DN100 trở nên nhẹ nhàng, không tốn quá nhiều sức lực.

Phân Loại Van Bi Tay Gạt Kitz Phổ Biến Hiện Nay

Để đáp ứng đa dạng các môi trường lưu chất và tiêu chuẩn lắp đặt, hãng Kitz đã phát triển dải sản phẩm vô cùng phong phú:

Theo vật liệu chế tạo

• Van bi đồng Kitz: Phổ biến trong hệ thống nước sạch, khí nén áp lực thấp, hệ thống HVAC tòa nhà.

• Van bi inox Kitz: Lựa chọn bắt buộc cho các môi trường có tính ăn mòn cao như hóa chất, dệt nhuộm, chế biến thực phẩm và dược phẩm.

• Van bi thép Kitz: Chuyên dụng cho các hệ thống dầu nóng, hơi nước áp suất cao nhờ khả năng chịu lực vượt trội.

Theo kiểu kết nối đường ống

• Kết nối ren (Threaded): Thường áp dụng cho các kích thước nhỏ từ DN15 đến DN50, giúp lắp đặt nhanh chóng, tiện lợi.

• Kết nối mặt bích (Flanged): Áp dụng cho các đường ống từ DN50 trở lên, tuân theo tiêu chuẩn JIS 10K, JIS 20K hoặc ANSI, chịu được rung lắc và áp lực lớn.

• Kết nối hàn (Welded): Dùng trong các hệ thống đòi hỏi độ kín tuyệt đối ở áp suất cực cao, không thể tháo rời.

Theo số mảnh của thân van (Body Design)

• Loại 1 mảnh (1-PC / Reduced Bore): Thiết kế nhỏ gọn, đúc nguyên khối, hạn chế tối đa điểm rò rỉ nhưng lỗ dòng chảy nhỏ hơn đường kính ống.

• Loại 2 mảnh (2-PC / Full Bore): Dòng thông dụng nhất, thân gồm hai phần ghép lại, cho lưu lượng đi qua 100%.

• Loại 3 mảnh (3-PC / Full Bore): Gồm ba phần liên kết bằng bu-lông, cho phép dễ dàng tháo rời phần thân giữa để thay thế gioăng mà không cần tháo hai đầu kết nối ra khỏi đường ống.

Thông Số Kỹ Thuật Cơ Bản Của Van Bi Tay Gạt Kitz

Khi lựa chọn van công nghiệp, việc nắm rõ các thông số kỹ thuật là điều kiện tiên quyết để đảm bảo thiết bị hoạt động an toàn và tương thích với hệ thống.

Các thông số này có ý nghĩa gì? Kích thước DN (Nominal Diameter) giúp bạn chọn đúng cỡ ống. Chỉ số áp lực PN/JIS chỉ ra giới hạn áp suất tối đa mà van có thể chịu đựng một cách an toàn mà không bị biến dạng. Trong khi đó, dải nhiệt độ rộng giúp kỹ sư xác định được van có thể lắp ở đường ống hơi nóng (Steam) hay hệ thống nước lạnh (Chiller) mà không làm hỏng cấu trúc gioăng PTFE.

Tại Sao Van Bi Tay Gạt Kitz Có Giá Cao Hơn Nhiều Thương Hiệu Khác?

Nhiều nhà thầu ban đầu thường băn khoăn khi chi phí đầu tư cho một bộ van bi kitz chính hãng luôn cao hơn từ 1.5 đến 3 lần so với các dòng van xuất xứ Trung Quốc hoặc Đài Loan. Tuy nhiên, nếu phân tích sâu bài toán kinh tế dài hạn, đây lại là mức giá hoàn toàn hợp lý.

• Công nghệ đúc và vật liệu thượng hạng: Kitz kiểm soát 100% chất lượng phôi kim loại. Tỷ lệ tạp chất trong đồng và inox cực thấp, giúp van không bị giòn, rỗ bề mặt hay oxi hóa theo thời gian.

• Độ chính xác gia công cơ khí: Bi van và lòng van khít đến mức tối đa, lực vặn tay gạt êm ái, giảm thiểu mài mòn vật lý trong quá trình ma sát.

• Tuổi thọ vượt trội: Một chiếc van Kitz trong điều kiện vận hành chuẩn có thể hoạt động bền bỉ từ 8 đến 15 năm. Trong khi các dòng van giá rẻ thường bị rò rỉ sau 1–2 năm, buộc nhà máy phải dừng sản xuất để thay mới.

• Tối ưu chi phí vận hành (OPEX): Tiết kiệm chi phí nhân công sửa chữa, chi phí dừng máy đột xuất và chi phí mua mới thiết bị thay thế.

So Sánh Van Bi Tay Gạt Kitz Với Các Thương Hiệu Khác

Để có cái nhìn khách quan, hãy cùng đặt lên bàn cân so sánh ba phân khúc van phổ biến nhất hiện nay trên thị trường:

Van Bi Tay Gạt Kitz Được Sử Dụng Trong Những Hệ Thống Nào?

Nhờ sự đa dạng về chủng loại và khả năng thích ứng môi trường tuyệt vời, dòng van này xuất hiện trong hầu hết các ngành công nghiệp:

Hệ thống cấp thoát nước và xử lý nước thải

Từ các trạm bơm nước sạch đô thị cho đến hệ thống trục đứng của các tòa nhà cao tầng, chung cư cao cấp. Van đảm bảo việc cô lập các đoạn ống để sửa chữa một cách nhanh chóng mà không gây thất thoát nước.

Hệ thống HVAC (Điều hòa thông gió trung tâm)

Kitz ball valve được lắp đặt tại các đường ống dẫn nước lạnh của hệ thống Chiller, Cooling Tower trong các nhà máy điện tử, trung tâm thương mại nhằm điều phối lưu lượng nước giải nhiệt ổn định.

Hệ thống khí nén công nghiệp

Tại các xưởng sản xuất, lắp ráp ô tô, dây chuyền tự động hóa, van bi đồng và inox Kitz giúp đóng mở dòng khí nén áp lực cao mà không lo bị sụt áp hay rò rỉ khí – tác nhân gây lãng phí điện năng máy nén khí.

Hệ thống hóa chất và dung môi

Trong các nhà máy lọc dầu, sản xuất sơn, hóa chất hoặc dệt nhuộm, dòng van bi inox Kitz (SUS304/SUS316) là lựa chọn tối ưu để kiểm soát các dòng axit nhẹ, kiềm và các loại dung môi hữu cơ có tính ăn mòn cao.

Hệ thống hơi nóng (Steam)

Tại các lò hơi (boiler), nhà máy chế biến thực phẩm, nước giải khát, các dòng van bi thép hoặc inox của Kitz chịu được nhiệt độ lên tới 220°C, đảm bảo an toàn tuyệt đối cho công nhân vận hành trước nguy cơ bỏng hơi.

Những Sai Lầm Thường Gặp Khi Chọn Van Bi Kitz

Dù van bi kitz có chất lượng rất tốt, nhưng nếu chọn sai model so với điều kiện thực tế, thiết bị vẫn có thể bị hỏng hóc nhanh chóng:

1. Chọn sai vật liệu: Sử dụng van bi đồng cho môi trường hóa chất ăn mòn hoặc hơi nước nhiệt độ cao sẽ khiến van bị rỗ, hỏng gioăng chỉ sau vài tuần.

2. Chọn sai kích thước DN: Không đo chính xác kích thước đường ống dẫn đến việc mua van quá lớn hoặc quá nhỏ, phải dùng thêm bầu giảm gây tổn thất áp suất và tốn chi phí phụ kiện.

3. Không kiểm tra áp suất làm việc: Lắp đặt van tiêu chuẩn JIS 10K vào hệ thống có áp lực vận hành lên đến 25 bar (tương đương yêu cầu dòng 20K) gây nguy cơ nổ van nguy hiểm.

4. Mua hàng giả, hàng nhái không rõ nguồn gốc: Vì Kitz là thương hiệu lớn, thị trường xuất hiện rất nhiều hàng nhái tinh vi từ Trung Quốc với giá rẻ. Sử dụng sản phẩm này tiềm ẩn rủi ro phá hủy hệ thống nghiêm trọng.

5. Sai lệch tiêu chuẩn kết nối: Chọn van bích tiêu chuẩn ANSI lắp vào đường ống hàn mặt bích tiêu chuẩn JIS khiến các lỗ bu-lông không trùng khớp, không thể lắp đặt được.

Hướng Dẫn Lựa Chọn Van Bi Kitz Phù Hợp

Để giúp quý khách hàng và các kỹ sư lựa chọn chính xác model van cho công trình, hãy áp dụng bộ checklist tiêu chuẩn dưới đây trước khi đặt mua hàng:

Checklist lựa chọn van công nghiệp

• Xác định môi chất sử dụng: Nước sạch, nước thải, khí nén, hóa chất, hay hơi nóng?

• Xác định áp suất tối đa: Hệ thống vận hành ở áp suất bao nhiêu bar? (Chọn Class 150, 10K, 20K...).

• Xác định nhiệt độ lưu chất: Nhiệt độ thường hay nhiệt độ cao vượt ngưỡng 150°C?

• Chọn vật liệu phù hợp: Đồng (Brass), Gang (Cast Iron), Thép (Carbon Steel), hay Inox (Stainless Steel)?

• Chọn kiểu kết nối: Lắp ren nội (NPT/BS21) hay lắp mặt bích?

• Kiểm tra chứng từ gốc: Sản phẩm có đầy đủ giấy tờ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) hợp pháp không?

• Chính sách bảo hành: Đơn vị phân phối có cam kết bảo hành chính hãng tối thiểu 12 tháng không?

Hướng Dẫn Lắp Đặt Và Bảo Trì Van Bi Kitz

Quy trình lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ sẽ giúp kéo dài tuổi thọ thiết bị lên mức tối đa.

Khi lắp đặt vào đường ống

• Vệ sinh đường ống: Cần làm sạch hoàn toàn xỉ hàn, cát, bụi bẩn bên trong lòng ống trước khi gắn van. Các tạp chất này nếu kẹt vào gioăng PTFE khi van đóng mở sẽ làm xước bi van, gây rò rỉ vĩnh viễn.

• Lắp đúng chiều: Dù van bi có khả năng đóng mở hai chiều, nhưng nên ưu tiên hướng lắp đặt thuận tiện cho việc thao tác tay gạt.

• Siết lực vừa đủ: Đối với van ren, không siết quá tay làm biến dạng ren van. Đối với van bích, cần siết bu-lông đối xứng đều tay để tránh hiện tượng vênh mặt bích gây rò rỉ.

Khi vận hành hệ thống

• Không dùng lực cưỡng bức: Tay gạt của Kitz đã được tính toán lực tối ưu. Nếu van bị kẹt, hãy kiểm tra lòng van thay vì dùng ống tuýp sắt nối dài tay gạt để bẩy, hành động này có thể làm gãy trục van.

• Đóng mở định kỳ: Với các van thường xuyên ở trạng thái mở, nên định kỳ 3-6 tháng đóng mở van 1-2 lần để gạt bỏ mảng bám tích tụ trên bề mặt bi.

Quy trình bảo trì định kỳ

• Kiểm tra tình trạng phần cổ van xem có hiện tượng rò rỉ lưu chất lên phía tay gạt hay không để siết lại đai ốc cổ (Gland nut).

• Tra mỡ bôi trơn chuyên dụng vào phần trục xoay để tay gạt luôn vận hành mượt mà.

Những Câu Hỏi Thường Gặp (FAQ)

1. Van bi tay gạt Kitz của nước nào sản xuất?

Kitz là thương hiệu cao cấp có xuất xứ từ Nhật Bản. Hiện nay, để tối ưu chi phí và logistics, tập đoàn Kitz có các nhà máy sản xuất đặt tại Nhật Bản, Thái Lan, Đài Loan và Trung Quốc, tất cả đều vận hành theo tiêu chuẩn chất lượng nghiêm ngặt của Nhật Bản.

2. Van bi tay gạt Kitz có dùng cho hệ thống hơi nóng được không?

Có thể dùng được. Tuy nhiên, bạn phải chọn các model dòng thân inox hoặc thép đúc có gioăng làm kín chịu nhiệt chuyên dụng (như Carbon-filled PTFE), không được sử dụng các dòng van bi đồng thông thường vì chúng chỉ chịu được nhiệt độ dưới 100°C.

3. Làm thế nào để phân biệt van Kitz chính hãng và hàng giả?

Van Kitz chính hãng luôn có logo chữ KITZ được đúc nổi sắc nét trên thân van, các chi tiết ren hoặc bề mặt bích được gia công mịn màng, không có ba-vớ. Ngoài ra, sản phẩm chính hãng luôn đi kèm đầy đủ chứng chỉ CO/CQ từ nhà đại diện phân phối được ủy quyền.

Kết Luận – Giải Pháp Đóng Mở Lưu Chất Đáng Tin Cậy

Có thể khẳng định, van bi tay gạt kitz là sự kết hợp hoàn hảo giữa tinh hoa cơ khí chính xác Nhật Bản và tính thực dụng cao trong môi trường công nghiệp. Khả năng làm kín tuyệt đối, sự đa dạng về vật liệu cùng độ bền bỉ qua năm tháng chính là lời cam kết vững chắc nhất cho an toàn và hiệu suất của mọi hệ thống đường ống. Đầu tư vào chất lượng của kitz ball valve chính là giải pháp thông minh giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro rò rỉ và tối ưu hóa chi phí vận hành dài hạn.
