Vì Sao Van Bi Đồng Tay Gạt Được Sử Dụng Rộng Rãi Hiện Nay?

Trong bất kỳ hệ thống đường ống nào, từ các công trình dân dụng nhỏ lẻ cho đến mạng lưới phân phối lưu chất tại các nhà máy sản xuất, việc kiểm soát lưu lượng dòng chảy luôn là một mắt xích tối quan trọng. Thực tế cho thấy, các hệ thống cấp nước sạch thường xuyên phải thực hiện các thao tác đóng mở để phục vụ sinh hoạt hoặc vận hành kỹ thuật. Sau một thời gian ngắn sử dụng, những dòng van cũ kém chất lượng hoặc van cổng (van cửa) thông thường rất dễ gặp phải tình trạng kẹt rít, đóng không khít hoặc rò rỉ nước ở cổ trục.

Sự cố rò rỉ dai dẳng này không chỉ làm lãng phí tài nguyên, gây ẩm mốc công trình mà còn trực tiếp làm tăng hóa đơn tiền nước hàng tháng của người sử dụng. Chính vì vậy, người tiêu dùng và các kỹ sư luôn tìm kiếm một giải pháp thay thế có độ bền cơ học cao, dễ dàng thao tác bằng tay và có mức chi phí đầu tư ban đầu thật hợp lý. Giữa vô vàn các loại van công nghiệp trên thị trường, van bi đồng tay gạt (thường được gọi ngắn gọn là van đồng tay gạt) đã trở thành sự lựa chọn hàng đầu và phổ biến nhất. Điều gì đã tạo nên sự tín nhiệm vượt trội này cho dòng thiết bị cơ khí nhỏ gọn này? Việc thấu hiểu các phân tích sâu sắc dưới đây sẽ giúp bạn tìm ra câu trả lời thỏa đáng.

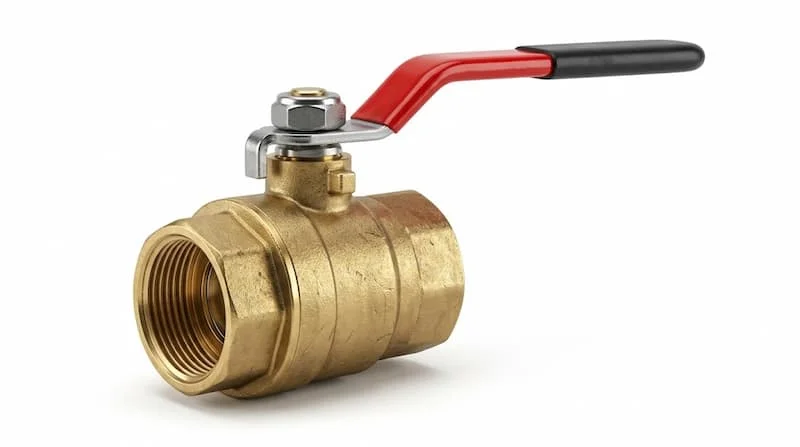

Van Bi Đồng Tay Gạt Là Gì?

Van bi đồng tay gạt là một loại van công nghiệp vận hành thủ công, sử dụng một viên bi kim loại có lỗ xuyên tâm nằm bên trong thân van để đóng hoặc mở dòng lưu chất thông qua cơ cấu điều khiển bằng tay gạt. Đây là một thiết bị đóng cắt dòng chảy có dải ứng dụng rộng bậc nhất hiện nay nhờ kích thước nhỏ gọn và độ cơ động cao.

Thiết bị này sở hữu nhiều đặc điểm vận hành vượt trội nhờ vào việc kết hợp ưu điểm của vật liệu đồng thau cùng cơ chế bi xoay góc hẹp:

• Thân van bằng đồng: Chất liệu đồng cao cấp mang lại khả năng chống ăn mòn hóa học tự nhiên tuyệt vời và chịu được áp suất thủy lực lớn.

• Đóng mở nhanh chóng: Chuyển đổi trạng thái dòng chảy từ mở hoàn toàn sang đóng hoàn toàn cực nhanh chỉ với một thao tác gạt góc một phần tư vòng (90 độ).

• Độ kín khít cơ học cao: Khả năng ép sát của gioăng làm kín vào bề mặt bi giúp ngăn chặn hoàn toàn dòng lưu chất rò rỉ.

• Tuổi thọ sử dụng dài lâu: Cấu trúc cơ khí đơn giản, ít chi tiết chuyển động phức tạp giúp van hạn chế tối đa các hỏng hóc vật lý trong quá trình vận hành lâu năm.

Về mặt kết cấu cấu tạo, một sản phẩm tiêu chuẩn bao gồm 5 thành phần cốt lõi: thân van đồng (vỏ bọc chịu lực chính), bi van (đĩa van dạng viên bi rỗng đục lỗ tâm), trục van (truyền lực xoắn), gioăng PTFE (vòng đệm làm kín ngăn dòng chảy đi qua các khe hở) và tay gạt điều khiển bên ngoài.

Nguyên Lý Hoạt Động Của Van Đồng Tay Gạt

Nguyên lý vận hành của chiếc van đồng tay gạt vô cùng đơn giản nhưng mang lại hiệu quả cơ học tối ưu. Khi có lực tác động từ tay người sử dụng vào bộ phận tay gạt, bộ phận trục van sẽ truyền mô-men xoắn xuống làm quay viên bi nằm ở tâm van.

• Trạng thái mở dòng chảy: Khi tay gạt xoay về vị trí nằm song song với đường ống, lỗ rỗng xuyên tâm của bi van sẽ nằm trùng khít với hướng đi của dòng lưu chất. Lúc này, dòng chảy được thông suốt hoàn toàn với lưu lượng lớn nhất mà không gặp bất kỳ vật cản nào.

• Trạng thái đóng dòng chảy: Khi người vận hành gạt một góc vuông $90^\circ$ đưa tay gạt về vị trí vuông góc với đường ống, viên bi sẽ xoay đi một góc tương ứng. Vách kín của bi van sẽ quay ra và chắn ngang dòng lưu chất, chặn đứng hoàn toàn dòng chảy.

Lý do khiến dòng van bi này có tốc độ thao tác nhanh hơn hẳn so với van cổng hay van cầu nằm ở cơ chế xoay 1/4 vòng. Thay vì phải vặn vô lăng nhiều vòng cơ học tốn thời gian, người dùng chỉ cần một cái gạt nhẹ dứt khoát. Điều này giúp giảm thiểu tối đa thời gian thao tác trong các tình huống khẩn cấp, đồng thời hạn chế sự mài mòn ma sát giữa các linh kiện cơ khí, bảo vệ van khỏi các hư hỏng không đáng có.

Bên cạnh đó, việc sử dụng vật liệu đồng thau chất lượng cao đem lại lợi thế tuyệt đối cho thiết bị. Đồng có đặc tính kháng oxi hóa mạnh trong môi trường nước và không khí, khả năng chịu nhiệt ổn định ở dải nhiệt độ dân dụng, và đặc biệt là giá thành rẻ hơn nhiều so với vật liệu inox cao cấp, tạo nên một giải pháp kỹ thuật có tính kinh tế rất cao.

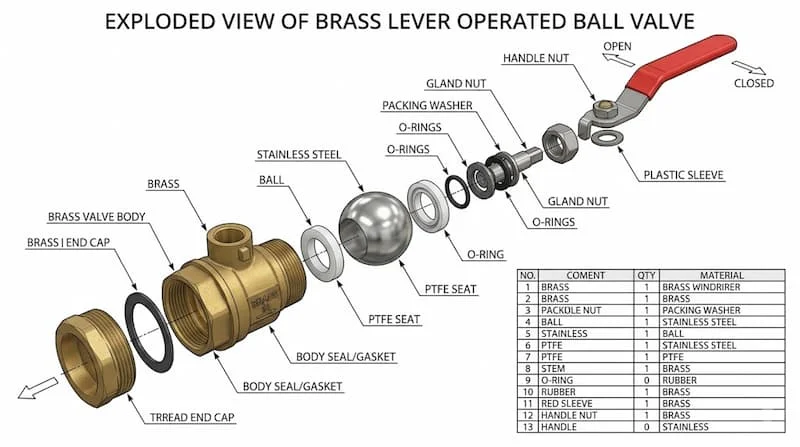

Cấu Tạo Chi Tiết Của Van Bi Đồng Tay Gạt

Mỗi bộ phận của van đồng tay gạt đều được tính toán và gia công tỉ mỉ để tạo nên một tổng thể thiết bị vận hành đồng bộ và bền bỉ:

Thân van đồng

Thường được đúc từ đồng thau (Brass) nguyên khối dày dặn. Quá trình xử lý nhiệt và dập nóng hiện đại giúp thân van có khả năng chịu ứng suất kéo, chịu áp lực va đập thủy lực tốt và chống chịu sự oxi hóa bề mặt tối đa, ngăn ngừa hiện tượng rỗ hay rỉ sét ngấm vào nguồn nước.

Bi van

Là chi tiết chịu trách nhiệm chính trong việc chặn dòng. Bộ phận này thường được làm bằng chất liệu Inox (thép không gỉ) hoặc bằng đồng mạ crom. Bề mặt viên bi được mài nhẵn và gia công cơ khí chính xác tuyệt đối nhằm giúp việc xoay chuyển nhẹ nhàng, không bị kẹt rít sau chu kỳ dài không sử dụng.

Gioăng làm kín (Seat)

Vòng đệm bao quanh bi van đóng vai trò quyết định đến độ khít của van. Các nhà sản xuất thường sử dụng vật liệu PTFE (Teflon) chịu nhiệt cao, có hệ số ma sát cực thấp và khả năng đàn hồi tốt, giúp ôm khít lấy quả bi và ngăn dòng chảy rò rỉ qua các khe hở nhỏ nhất.

Bộ phận tay gạt

Được làm bằng thép dày mạ kẽm hoặc thép sơn tĩnh điện để tăng cường khả năng chống chịu thời tiết ngoài trời. Phần tay cầm bên ngoài luôn được bọc một lớp nhựa dẻo cách nhiệt, chống trượt nhằm tạo sự êm ái và an toàn tuyệt đối cho bàn tay người sử dụng khi thao tác vặn gạt.

Phân Loại Van Bi Đồng Tay Gạt Phổ Biến

Để tương thích linh hoạt với nhiều dạng kết nối và quy mô đường ống khác nhau, dòng sản phẩm này được chia thành các phân loại cụ thể như sau:

Theo kiểu kết nối ren

• Van bi đồng ren trong (F-F): Hai đầu van đều có ren tiện phía trong, dùng để nối với các đầu ren ngoài của ống kim loại hoặc phụ kiện nhựa PPR, PVC.

• Van bi đồng ren ngoài (M-M): Hai đầu van có ren tiện ngoài, thích hợp cho các vị trí lắp ráp nhanh hoặc các cụm chia nước.

• Van bi đồng ren trong - ren ngoài (F-M): Một đầu ren trong và một đầu ren ngoài, mang lại sự tiện lợi tối đa khi lắp nối tiếp ngay sau các thiết bị đo lường như đồng hồ nước.

Theo kích thước đường ống định danh (DN)

Dải kích thước của van đồng thường tập trung ở phân khúc đường ống vừa và nhỏ:

• DN15 (tương đương phi 21mm hay kích cỡ 1/2"): Cỡ van thông dụng nhất trong mọi hộ gia đình, dùng cho đầu cấp nước bồn rửa, vòi sen, máy giặt.

• DN20 (phi 27mm hay 3/4") & DN25 (phi 34mm hay 1"): Dùng cho các trục ống cấp nước tầng hoặc nhánh chính.

• DN32, DN40, DN50 (kích cỡ từ phi 42mm đến phi 60mm): Ứng dụng phổ biến trong các hệ thống đường ống tổng của tòa nhà hoặc các xưởng sản xuất nhỏ.

Theo các thương hiệu uy tín trên thị trường

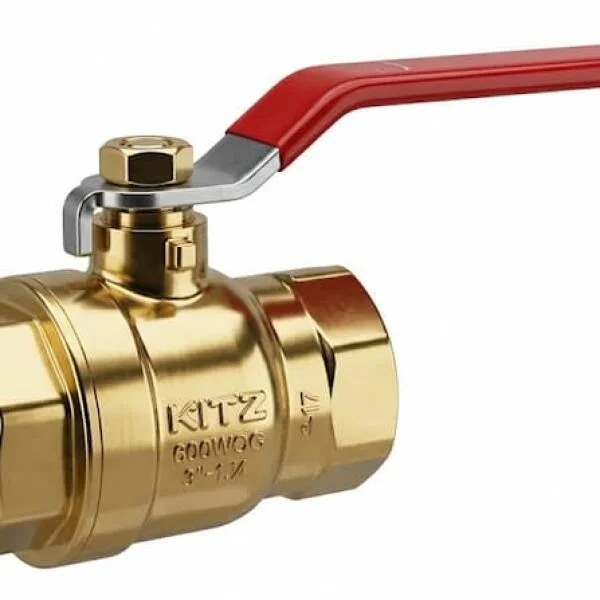

• Kitz & Toyo (Nhật Bản): Phân khúc cao cấp, gia công tinh xảo, độ bền cơ học vượt trội, đáp ứng các tiêu chuẩn công nghiệp khắt khe.

• Sanwa (Thái Lan): Dòng sản phẩm cực kỳ nổi tiếng tại Đông Nam Á với chất đồng dày dặn, chống chịu ăn mòn nước mặn tốt.

• Miha (Minh Hòa - Việt Nam): Thương hiệu quốc gia uy tín cao, chất lượng ổn định đạt tiêu chuẩn quốc tế và giá thành cạnh tranh cho mọi công trình.

• Các thương hiệu nhập khẩu từ Italy: Nổi tiếng với thiết kế thẩm mỹ cao, độ chính xác cơ khí hoàn hảo.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Mua

Trước khi tiến hành đặt hàng vật tư cho công trình, việc đọc hiểu các thông số kỹ thuật là điều kiện bắt buộc để bảo đảm tính an toàn cho hệ thống áp lực:

Các thông số này có ý nghĩa gì đối với người mua? Cỡ kích thước DN giúp bạn không mua nhầm cỡ ren gây lãng phí. Chỉ số áp suất PN (Pressure Nominal) thể hiện giới hạn chịu tải áp lực an toàn của van mà không bị rạn nứt thân van. Trong khi đó, dải nhiệt độ rộng lên tới $120^\circ\text{C}$ xác nhận thiết bị này hoàn toàn đủ năng lực làm việc trong các hệ thống nước nóng năng lượng mặt trời mà không sợ làm nóng chảy vòng đệm cao su hay gioăng làm kín PTFE bên trong.

So Sánh Van Đồng Tay Gạt Với Van Bi Inox

Để giúp người tiêu dùng có một quyết định chọn lựa vật liệu sáng suốt nhất, hãy cùng so sánh chi tiết hai dòng van phổ biến nhất hiện nay qua bảng tiêu chuẩn dưới đây:

Tại Sao Van Bi Đồng Tay Gạt Được Ưa Chuộng Trong Hệ Thống Nước?

Không phải ngẫu nhiên mà dòng van đồng tay gạt xuất hiện ở gần như toàn bộ các công trình xung quanh chúng ta. Sự ưa chuộng này bắt nguồn từ những lợi ích thực tế mà thiết bị mang lại:

• Giá thành hợp lý, vừa túi tiền: So với van inox hay van điều khiển điện tự động, van đồng có mức chi phí rất rẻ, giúp các nhà thầu tiết kiệm hàng triệu đồng chi phí vật tư cho các công trình lớn.

• Độ kín khít cao, chống rò rỉ triệt để: Cấu tạo quả bi ép sát gioăng Teflon giúp van khóa nước cực khít. Người dùng sẽ không bao giờ phải chịu đựng cảnh nước nhỏ giọt gây lãng phí tài nguyên và làm ẩm hỏng khu vực tường xung quanh.

• Thi công lắp đặt cực kỳ dễ dàng: Với kết nối ren tiêu chuẩn, bất kỳ ai, kể cả những người thợ không chuyên hay chủ nhà, đều có thể tự tay vặn lắp van vào đường ống chỉ với một chiếc mỏ lết.

• Dễ tìm kiếm linh kiện thay thế: Do tính phổ biến cao, khi cần thay mới, bạn có thể dễ dàng tìm mua đúng chủng loại van này tại bất kỳ cửa hàng điện nước nào trên toàn quốc.

• Tuổi thọ vận hành lâu dài: Một chiếc van đồng chính hãng, hoạt động trong môi trường nước sạch, có thể duy trì độ bền từ 5 đến 10 năm mà không cần bất kỳ sự can thiệp bảo dưỡng phức tạp nào.

Van Bi Đồng Tay Gạt Được Dùng Trong Những Hệ Thống Nào?

Sở hữu dải công năng linh hoạt, chiếc van này hiện diện trong nhiều khía cạnh của cuộc sống và sản xuất:

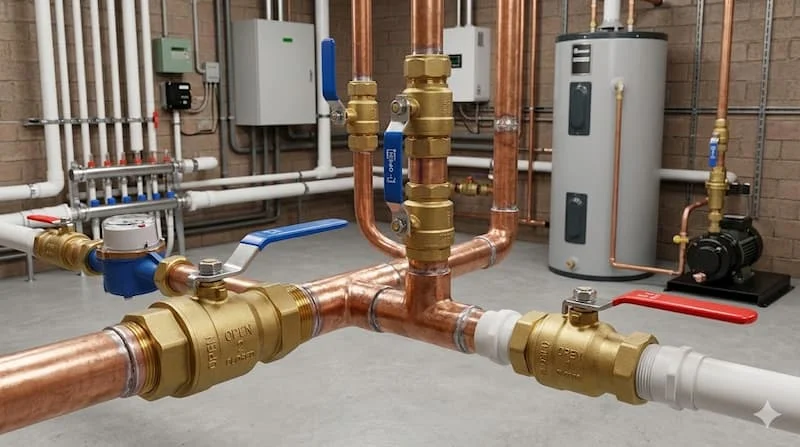

Hệ thống cấp nước dân dụng

Đây là ứng dụng phổ biến nhất. Van được lắp đặt tại vị trí đầu nguồn nước vào nhà, sau đồng hồ đo nước, tại các nhánh cấp nước cho phòng tắm, nhà bếp, bồn chứa nước trên tầng thượng của nhà phố, biệt thự và chung cư cao tầng.

Hệ thống cấp nước nóng sinh hoạt

Nhờ đặc tính chịu nhiệt tốt của đồng thau và gioăng PTFE, van được lắp trực tiếp tại đầu cấp nước của bình nóng lạnh trực tiếp/gián tiếp, hoặc làm van chặn trong các hệ thống giàn nước nóng năng lượng mặt trời công nghiệp.

Hệ thống truyền dẫn khí nén

Tại các xưởng cơ khí quy mô nhỏ, các gara sửa chữa ô tô xe máy, loại van đồng tay gạt cỡ nhỏ được dùng để đóng mở các đầu ra của khí nén, phục vụ cho các thiết bị xịt bụi, bơm lốp hoặc súng xiết bu-lông.

Hệ thống tưới tiêu nông nghiệp hiện đại

Van được dùng để phân đoạn và điều tiết lượng nước tưới trong các hệ thống tưới nhỏ giọt, tưới phun sương tại các nhà kính công nghệ cao hoặc các trang trại trồng cây ăn quả, giúp người nông dân dễ dàng kiểm soát nguồn nước tưới.

Những Sai Lầm Thường Gặp Khi Chọn Van Bi Đồng Tay Gạt

Dù thiết bị có chất lượng tốt đến đâu, việc chọn lựa sai cách hoặc lắp đặt không đúng quy chuẩn kỹ thuật vẫn sẽ làm giảm tuổi thọ của van một cách nhanh chóng:

1. Chọn sai kích thước ren kết nối: Không nắm rõ quy đổi giữa kích thước định danh DN và đường kính phi của ống dẫn tới việc mua nhầm van kích cỡ lớn hoặc nhỏ hơn, buộc phải dùng thêm phụ kiện lơ chuyển đổi, làm tăng nguy cơ rò rỉ nước.

2. Không chú ý đến áp suất làm việc thực tế: Lắp đặt các dòng van có độ dày mỏng, chịu áp thấp vào hệ thống đường ống sau máy bơm tăng áp có áp lực dòng chảy quá lớn, dễ gây ra hiện tượng nứt thân van.

3. Sử dụng sai môi trường lưu chất: Đưa van đồng vào ứng dụng cho hệ thống đường ống dẫn hóa chất có tính axit mạnh hoặc kiềm đặc. Đồng sẽ bị ăn mòn hóa học rỗ bề mặt cực nhanh, dẫn đến phá hủy kết cấu van.

4. Mua phải hàng giả, hàng kém chất lượng: Rất nhiều người tiêu dùng vì ham rẻ đã chọn mua các loại van trôi nổi đúc bằng hợp kim kẽm tạp chất giả đồng. Dòng van này cực kỳ giòn, dễ bị gãy cổ trục hoặc nứt đôi thân van ngay khi dùng lực vặn mạnh.

5. Thi công lắp đặt sai kỹ thuật: Siết quá chặt tay làm tuôn răng ren của van, hoặc quấn băng tan (cao su non) quá mỏng khiến nước rỉ ra ở các khe chân ren kết nối.

Checklist Chọn Van Bi Đồng Tay Gạt Phù Hợp

Để bảo đảm mua đúng sản phẩm chất lượng cao và phù hợp 100% với thông số kỹ thuật đường ống của mình, bạn hãy áp dụng nghiêm ngặt bộ checklist tiêu chuẩn sau trước khi xuống tiền:

Các bước kiểm tra thực hiện

• Xác định môi chất chảy qua: Đảm bảo lưu chất là nước sạch, khí nén hoặc chất lỏng không có tính ăn mòn hóa học mạnh.

• Xác định chính xác kích thước: Đo đường kính ống để chọn đúng cỡ van (DN15, DN20, DN25...).

• Kiểm tra thông số áp suất: Đảm bảo chỉ số PN trên thân van lớn hơn áp suất hoạt động đỉnh của hệ thống.

• Kiểm tra nhiệt độ vận hành: Xác định xem nhiệt độ dòng nước có vượt quá ngưỡng 120 độ C hay không.

• Lựa chọn thương hiệu có uy tín: Ưu tiên chọn mua sản phẩm của các thương hiệu lớn như Kitz, Miha, Sanwa để có chất lượng tốt nhất.

• Kiểm tra vật liệu trực quan: Thân van đồng chính hãng phải có màu vàng đồng đặc trưng, cầm nặng tay, các đường nét ren được tiện sắc nét, không bị ba-vớ.

• Xác nhận chế độ bảo hành: Chọn mua tại các đại lý có cam kết bảo hành sản phẩm rõ ràng.

• Yêu cầu giấy tờ CO-CQ: Đối với các công trình dự án, cần yêu cầu đơn vị phân phối cấp đầy đủ Chứng nhận xuất xứ và Chứng nhận chất lượng để nghiệm thu vật tư.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Quy trình thi công đúng kỹ thuật chuyên gia và bảo dưỡng định kỳ đúng cách sẽ giúp chiếc van của bạn vận hành bền bỉ qua năm tháng:

Quy trình khi lắp đặt

• Vệ sinh sạch sẽ chân ren: Làm sạch toàn bộ bụi bẩn, cát hoặc mạt kim loại bám ở các đầu ren của ống và van trước khi lắp.

• Quấn băng tan đúng kỹ thuật: Quấn băng tan (cao su non) quanh đầu ren ngoài theo chiều thuận của kim đồng hồ với một độ dày vừa đủ (khoảng 15-20 vòng tùy cỡ ống) để tạo độ khít tuyệt đối cho mối nối ren.

• Không siết quá lực: Sử dụng mỏ lết vặn van vào ống với một lực vừa đủ. Việc dùng lực quá mạnh cố siết chặt có thể làm nứt vỡ phần cổ ren bên trong của van đồng.

Khi vận hành thiết bị

• Thao tác gạt dứt khoát: Khi đóng hoặc mở van, hãy thực hiện thao tác gạt tay dứt khoát hết hành trình một góc 90 độ.

• Tuyệt đối không dùng đòn bẩy kéo dài: Không dùng thêm ống tuýp hay xà-beng móc vào tay gạt để bẩy van khi bị kẹt, hành động này sẽ làm gãy trục van ngay lập tức. Nếu van bị cứng, hãy nhỏ một ít dầu bôi trơn vào cổ trục để xử lý.

Công tác bảo trì định kỳ

• Thường xuyên kiểm tra bằng mắt thường xung quanh thân van xem có xuất hiện các vết ẩm ướt hay giọt nước rò rỉ hay không.

• Vệ sinh sạch bụi bẩn bám trên thân van ngoài trời, tránh để các tạp chất bám chặt làm ảnh hưởng đến hành trình xoay của tay gạt.

Những Câu Hỏi Thường Gặp (FAQ)

1. Van bi đồng tay gạt có thể sử dụng cho hệ thống nước nóng được không?

Hoàn toàn được. Hầu hết các sản phẩm van đồng tay gạt chất lượng cao từ các thương hiệu uy tín đều sử dụng gioăng làm kín bằng vật liệu PTFE, cho phép thiết bị chịu được dải nhiệt độ liên tục từ 80 độ C đến 120 độ C, rất an toàn khi dùng cho đường nước nóng của bình nóng lạnh hoặc hệ thống năng lượng mặt trời.

2. Van bi đồng tay gạt có xảy ra hiện tượng bị gỉ sét không?

Vật liệu đồng thau có đặc tính hóa học ưu việt là khả năng chống oxi hóa tự nhiên rất cao trong môi trường nước sạch. Do đó, van đồng sẽ không bị hoen gỉ, tạo vảy rỉ đỏ làm tắc nghẽn dòng nước như các loại van làm bằng thép hay gang thông thường. Tuy nhiên, sau thời gian dài sử dụng ngoài trời, bề mặt đồng có thể ngả màu xanh đen nhẹ (oxit đồng), đây là lớp màng tự nhiên giúp bảo vệ lõi đồng bên trong và không gây ảnh hưởng đến chất lượng nguồn nước.

3. Làm thế nào để biết tôi nên mua van bi đồng hay van bi inox?

Nếu bạn chọn mua van để phục vụ cho các nhu cầu dẫn nước sinh hoạt, nước sạch gia đình, tưới tiêu vườn tược hoặc hệ thống khí nén cơ bản, van bi đồng là sự lựa chọn hoàn hảo nhất vì nó vừa đảm bảo độ bền lại vừa tối ưu hóa chi phí. Bạn chỉ nên nâng cấp lên van inox khi đường ống dẫn các lưu chất có tính ăn mòn cao như hóa chất độc hại, nước nhiễm mặn, nước biển hoặc trong các dây chuyền sản xuất thực phẩm yêu cầu độ vô trùng tuyệt đối.

4. Khi van bị rò rỉ nước ở phần cổ trục thì có thể sửa chữa được không?

Có thể được. Khi phát hiện nước bị rỉ nhẹ ở phần cổ trục tay gạt, bạn không cần phải tốn chi phí mua van mới. Hãy tháo đai ốc giữ tay gạt ra, dùng mỏ lết siết nhẹ phần đai ốc ép gioăng (Gland nut) nằm ngay phía dưới trục van vào thêm một vài ren để ép chặt phần gioăng cao su bên trong lại, hiện tượng rò rỉ nước sẽ được khắc phục ngay lập tức.

Van Bi Đồng Tay Gạt – Giải Pháp Đóng Mở Hiệu Quả Và Kinh Tế

Tóm lại, van bi đồng tay gạt chính là một giải pháp đóng cắt dòng chảy toàn diện, cân bằng hoàn hảo giữa tính năng kỹ thuật mạnh mẽ và hiệu quả kinh tế dài hạn. Với kết cấu quả bi xoay cho độ kín khít cơ học tuyệt đối, khả năng thao tác gạt đóng mở 90 độ vô cùng nhanh chóng và tiện lợi, cùng chất liệu đồng thau bền bỉ chống chịu ăn mòn, thiết bị này giúp loại bỏ hoàn toàn các rủi ro rò rỉ nước lãng phí, bảo vệ an toàn cho toàn bộ hệ thống đường ống của công trình.
