Van bi 3 thân: Giải pháp tối ưu hóa chi phí vận hành và bảo trì hệ thống công nghiệp

Vì sao van bi ba thân được dùng nhiều trong hệ thống công nghiệp?

Hãy tưởng tượng một kịch bản quen thuộc tại các nhà máy: hệ thống đang vận hành trơn tru thì một vị trí van bị rò rỉ gioăng. Đối với các loại van liền thân thông thường, kỹ sư bắt buộc phải xả áp, cắt hàn hoặc tháo dỡ toàn bộ cụm đường ống chỉ để thay thế một vòng đệm cao su trị giá vài chục nghìn đồng. Việc này khiến nhà máy phải dừng hoạt động (downtime) kéo dài, gây thiệt hại hàng trăm triệu đồng chi phí cơ hội, chưa kể tốn rất nhiều công sức của đội ngũ bảo trì. Đặc biệt, trong các hệ thống hóa chất hay thực phẩm yêu cầu vệ sinh định kỳ, việc tháo lắp các dòng van thông thường trở thành một cơn ác mộng thực sự.

Chính những tổn thất lớn về chi phí downtime và sự bất tiện trong vận hành đã thúc đẩy sự ra đời của van bi 3 thân (hay còn gọi là van bi inox 3 thân). Dòng van này được thiết kế đột phá để giải quyết triệt để bài toán tháo lắp – bảo trì – vệ sinh siêu tốc. Với cấu trúc đặc biệt, sản phẩm cho phép kỹ sư tháo rời phần thân giữa để bảo dưỡng mà không cần can thiệp đến mối nối hai đầu ống. Đây chính là lý do vì sao thiết bị này trở thành tiêu chuẩn bắt buộc trong các hệ thống công nghiệp nặng hiện đại.

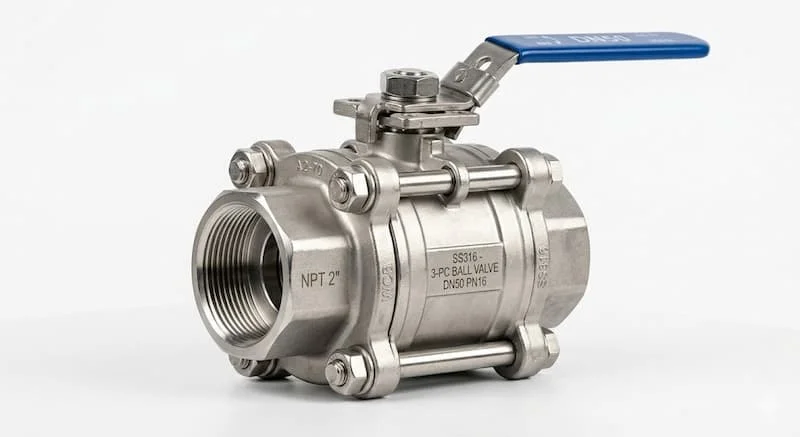

Van bi 3 thân là gì?

Van bi 3 thân là loại van có cấu tạo tháo rời 3 phần, giúp bảo trì và vệ sinh dễ dàng hơn van bi thông thường. Tên tiếng Anh của dòng van này là 3-Piece Ball Valve, một thuật ngữ phản ánh chính xác thiết kế cơ học của nó.

Về cơ bản, cấu tạo van bi ba thân bao gồm 3 phần thân tách biệt: hai đoạn thân phụ ở hai đầu (kết nối trực tiếp với đường ống) và một đoạn thân chính ở giữa (chứa bi van, trục và gioăng làm kín). Ba phần này được ép chặt và cố định lại với nhau bằng các bu-lông, đai ốc chịu lực cao. Bên trong thân van bao gồm các bộ phận cốt lõi:

• Bi van (Ball): Quả cầu kim loại được đục lỗ xuyên tâm để điều tiết dòng chảy.

• Gioăng làm kín (Seat): Thường làm bằng chất liệu PTFE hoặc Teflon để ôm khít bi van, chống rò rỉ.

• Trục van (Stem): Truyền mô-men xoắn từ bộ phận điều khiển đến bi van.

• Bộ phận vận hành: Có thể là tay gạt cơ học hoặc các bộ điều khiển tự động hóa (điện, khí nén).

Điểm khác biệt cốt lõi của van bi ba thân so với dòng 1 thân (monoblock) và 2 thân (2-piece) nằm ở tính linh hoạt. Van 1 thân có giá thành rẻ nhưng hoàn toàn không thể sửa chữa; van 2 thân có thể sửa nhưng vẫn phải tháo toàn bộ van ra khỏi ren hoặc bích. Trong khi đó, với dòng 3 thân, bạn chỉ cần nới lỏng các bu-lông, xoay hoặc nhấc phần thân giữa ra ngoài để thay thế linh kiện bên trong chỉ trong vài phút, giữ nguyên hai đầu kết nối trên đường ống.

Nguyên lý hoạt động của van bi ba thân

Cơ chế vận hành của van bi ba thân dựa trên nguyên lý đóng mở quay một góc 90 độ (quarter-turn). Khi người vận hành gạt tay gạt hoặc kích hoạt bộ truyền động, trục van sẽ truyền lực làm xoay bi van bên trong một góc đúng 90 độ. Khi tay gạt nằm song song với chiều đường ống, lỗ xuyên tâm của bi van trùng với hướng dòng chảy, van ở trạng thái mở hoàn toàn. Ngược lại, khi tay gạt xoay một góc vuông góc với đường ống, mặt đặc của bi van sẽ chặn đứng dòng lưu chất, van đóng hoàn toàn.

Lý do dòng van này sở hữu khả năng đóng kín tuyệt đối là nhờ sự kết hợp giữa độ bóng của bi van inox và tính đàn hồi cao của seat làm kín bằng PTFE/Teflon. Khi van ở trạng thái đóng, áp suất của dòng lưu chất sẽ đẩy bi van ép chặt vào vòng đệm phía hạ lưu, tạo ra một rào cản không một giọt nước hay khí nào có thể lọt qua.

Hơn nữa, nhờ thiết kế full port (lỗ khoét của bi van bằng đúng đường kính trong của ống), dòng chảy khi đi qua van hoàn toàn không bị thu hẹp. Điều này giúp giảm thiểu tối đa hiện tượng sụt áp (áp suất tổn thất thấp) và ngăn chặn tình trạng rách gioăng do ma sát dòng chảy tạo ra, đồng thời mang lại tốc độ đóng mở cực nhanh so với van cổng hay van cầu.

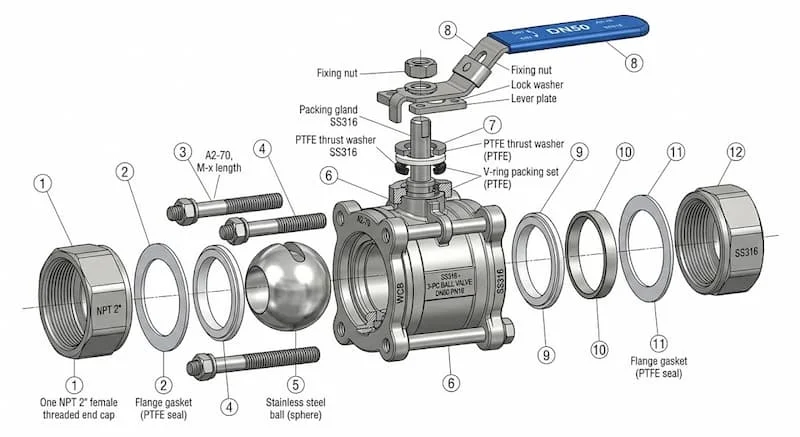

Cấu tạo chi tiết của van bi ba thân

Để vận hành bền bỉ trong các môi trường khắc nghiệt, từng chi tiết trong cấu tạo van bi ba thân đều được chế tạo từ những vật liệu có đặc tính cơ lý tính vượt trội.

1. Thân van

Thân van là lớp áo giáp chịu lực chính, thường được đúc từ ba loại vật liệu chính: Inox 304 (CF8), Inox 316 (CF8M), và thép carbon (WCB). Thân thép thường dùng cho dầu nóng hoặc thủy lực, trong khi đó dòng van bi inox 3 thân (đặc biệt là dòng inox 316) là lựa chọn tối ưu cho các môi trường chứa hóa chất ăn mòn, axit, hoặc muối nhờ hàm lượng Molypden cao giúp chống rỗ bề mặt cực tốt.

2. Bi van

Bi van là bộ phận tiếp xúc và ma sát liên tục với lưu chất. Bộ phận này luôn được làm bằng thép không gỉ cao cấp và được gia công cơ khí chính xác, sau đó đánh bóng bề mặt như gương. Việc đánh bóng này có hai tác dụng: giảm lực ma sát khi đóng mở để bảo vệ gioăng, và ngăn ngừa tình trạng bám cặn bẩn, tạp chất gây kẹt van.

3. Gioăng làm kín (Seat)

Độ bền của van phụ thuộc rất lớn vào vật liệu làm kín. PTFE (Teflon nguyên chất) và R-PTFE (Teflon gia cường sợi thủy tinh) là hai vật liệu phổ biến nhất nhờ hệ số ma sát cực thấp và khả năng kháng hóa chất gần như tuyệt đối. Ngoài ra, dòng van bi chịu nhiệt chuyên dụng sẽ tích hợp gioăng Graphite (than chì) hoặc seat kim loại (Metal-to-Metal) để có thể chịu được mức nhiệt độ vượt trội lên tới trên 180°C mà không bị biến dạng.

4. Kiểu kết nối

Van 3 thân cung cấp sự đa dạng về phương thức kết nối bao gồm: nối ren (NPT/BSPT), nối hàn (hàn socket/hàn butt-weld), và nối mặt bích (ANSI/JIS/DIN). Đối với các hệ thống yêu cầu độ kín khít tuyệt đối, không được phép rò rỉ dù là một phân tử khí nhỏ, kết nối hàn là lựa chọn số một. Nhờ cấu trúc 3 khúc, kỹ sư có thể tháo phần thân giữa ra trước khi hàn hai đầu vào ống, tránh hoàn toàn được tình trạng nhiệt lượng từ mỏ hàn đốt cháy gioăng Teflon bên trong – một ưu điểm mà van 1 thân hay 2 thân không bao giờ làm được.

Phân loại van bi ba thân phổ biến hiện nay

Để quý khách hàng dễ dàng lựa chọn thiết bị phù hợp với dự án, chúng tôi phân loại cụ thể các dòng van bi ba thân dựa trên 3 tiêu chí cốt lõi dưới đây:

Phân loại chi tiết

• Theo vật liệu chế tạo:

  • Van bi 3 thân inox (304/316): Chống gỉ, dùng cho thực phẩm, hóa chất, nước sạch.

  • Van bi thép (WCB): Chịu áp lực rất cao, dùng cho hệ thống dầu, gas, thủy lực.

  • Van bi nhựa (uPVC/PP/PVDF): Chuyên dụng cho hóa chất ăn mòn mạnh, xi mạ, axit đậm đặc ở nhiệt độ thấp.

• Theo phương thức vận hành:

  • Vận hành cơ học (Tay gạt/Tay quay): Dùng cho các vị trí dễ tiếp cận, tần suất đóng mở thấp, tiết kiệm chi phí.

  • Điều khiển khí nén (Pneumatic Actuator): Tốc độ đóng mở siêu tốc (1–2 giây), an toàn chống cháy nổ, thích hợp cho nhà máy tự động hóa.

  • Điều khiển điện (Electric Actuator): Đóng mở êm ái, chạy nguồn 24V/220V phổ biến, dễ dàng kết nối với tủ PLC trung tâm.

• Theo kiểu kết nối đường ống: Kết nối ren (tiêu chuẩn dân dụng và công nghiệp nhẹ), Kết nối hàn socket/butt-weld (áp lực cao, chống rò rỉ tuyệt đối), Kết nối mặt bích (hệ thống ống kích thước lớn, yêu cầu chịu rung lắc tốt).

Bảng so sánh nhanh và gợi ý ứng dụng

So sánh van bi ba thân với van bi 1 thân và 2 thân

Để hiểu rõ tại sao dòng van này lại đáng để đầu tư dù có mức giá cao hơn, hãy cùng đặt lên bàn cân so sánh kỹ thuật:

Phân tích chuyên sâu từ chuyên gia

Tại sao các nhà máy lớn luôn ưu tiên mua dòng van 3 thân bất chấp giá thành đầu tư ban đầu cao hơn? Câu trả lời nằm ở bài toán Tổng chi phí sở hữu (TCO - Total Cost of Ownership). Một chiếc van 1 thân giá rẻ nhưng khi hỏng, bạn mất 2 tiếng dừng máy để cắt ống và thay van mới, thiệt hại sản xuất lớn gấp hàng trăm lần giá trị chiếc van. Với van 3 thân, thời gian thay gioăng chỉ mất đúng 10 phút.

Khi nào KHÔNG cần dùng van 3 thân? Nếu hệ thống của bạn là hệ thống nước sạch dân dụng, hệ thống tưới tiêu, hoặc các vị trí đường ống phụ có thể dễ dàng cô lập mà không ảnh hưởng đến dây chuyền sản xuất tổng thể, thì van bi 1 thân hoặc 2 thân là lựa chọn kinh tế và hợp lý hơn để tránh lãng phí ngân sách.

Thông số kỹ thuật cần quan tâm khi chọn van bi ba thân

Khi lựa chọn thiết bị, việc đọc hiểu chính xác bảng thông số kỹ thuật là yếu tố quyết định để hệ thống vận hành an toàn, tránh những sự cố đáng tiếc:

• Kích cỡ đường ống (Size): Thường dao động từ DN15 (1/2") cho đến DN200 (8"). Các kích cỡ phổ biến nhất cho dòng 3 thân là DN15, DN25, DN50.

• Áp lực làm việc (Pressure Rating): Ký hiệu là PN (PN16, PN25, PN40, PN63). Đối với các hệ thống chuẩn Mỹ, thông số này sẽ ghi là Class (Class 150, Class 300) hoặc WOG (ví dụ: 1000 WOG nghĩa là chịu được 1000 PSI cho môi trường Nước/Dầu/Gas).

• Nhiệt độ làm việc (Temperature): Xác định bởi vật liệu gioăng. Gioăng PTFE chịu dưới 180°C; gioăng PEEK chịu dưới 250°C; gioăng Graphite chuyên dụng cho dòng van bi chịu nhiệt chịu được từ 350°C đến 400°C.

• Tiêu chuẩn mặt bích / Chuẩn ren: Nếu chọn nối bích, phải trùng chuẩn với bích có sẵn trên ống (JIS 10K, ANSI 150, DIN PN16). Nếu chọn nối ren, phải lưu ý ren NPT (ren côn chuẩn Mỹ) hay ren BSPT (ren côn chuẩn Anh) để tránh việc vặn không khớp gây rò rỉ răng ren.

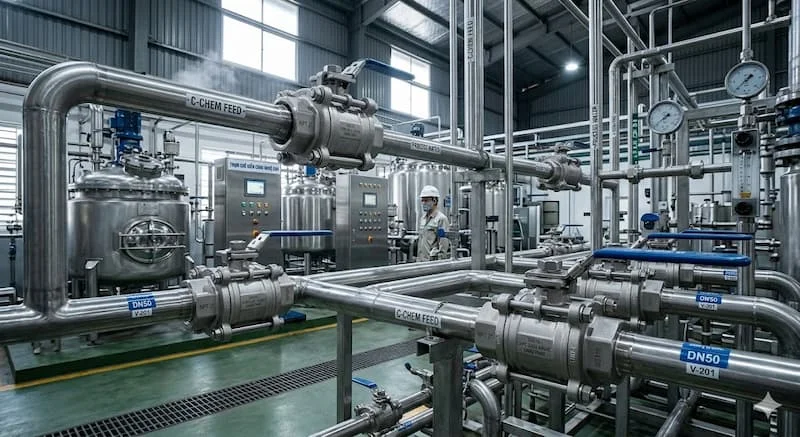

Van bi ba thân được sử dụng trong những hệ thống nào?

Nhờ những ưu điểm vượt trội về độ bền và tính linh hoạt trong bảo trì, dòng van này xuất hiện dày đặc trong các ngành công nghiệp đòi hỏi kỹ thuật cao:

• Ngành công nghiệp thực phẩm và nước giải khát (F&B): Trong các nhà máy sản xuất sữa, bia, nước ngọt, đường ống phải được CIP (Clean-In-Place) và vệ sinh cơ học liên tục. Van 3 thân inox 316 vi sinh giúp việc rã van lau chùi lòng bi cực kỳ nhanh chóng, đảm bảo tiêu chuẩn an toàn vệ sinh, không để lại cặn bẩn gây nhiễm khuẩn chéo.

• Hệ thống hóa chất, dung môi, xi mạ: Môi trường axit, kiềm có tính ăn mòn cực cao. Việc sử dụng van bi inox 3 thân giúp tăng tuổi thọ thiết bị, đồng thời kết nối hàn của dòng van này ngăn chặn hoàn toàn nguy cơ rò rỉ hóa chất độc hại ra môi trường nhà xưởng.

• Hệ thống hơi nóng (Steam), lò hơi, dệt nhuộm: Các đường ống dẫn hơi bão hòa luôn đòi hỏi dòng van bi chịu nhiệt có khả năng chịu shock nhiệt cao và đóng khít tuyệt đối để tránh tổn thất năng lượng nhiệt.

• Nhà máy dược phẩm và công nghệ sinh học: Yêu cầu độ tinh khiết của bề mặt lưu chất ở mức tuyệt đối (High-purity). Cấu tạo nhẵn bóng và khả năng tháo rời của van đáp ứng hoàn hảo các tiêu chuẩn ASME BPE nghiêm ngặt.

Sai lầm thường gặp khi chọn mua van bi ba thân

Ngay cả khi bạn biết dòng van này tốt, việc chọn mua sai cách vẫn có thể biến nó thành một thảm họa kỹ thuật. Dưới đây là những sai lầm phổ biến nhất:

1. Mua van giá rẻ, không rõ nguồn gốc xuất xứ: Các dòng van trôi nổi trên thị trường thường có phần thân đúc bằng inox phế liệu pha tạp chất (inox non), dễ bị nứt vỡ khi chịu áp lực cao hoặc bị rỗ bề mặt sau một thời gian ngắn tiếp xúc với nước dòng.

2. Chọn sai tiêu chuẩn kết nối: Việc mua nhầm van ren NPT lắp vào hệ thống ống ren gas (BSPT) sẽ khiến bước ren không trùng khớp hoàn toàn. Dù có quấn nhiều cao su non (băng keo tan) thì hệ thống vẫn sẽ bị rò rỉ chân kim khi áp lực tăng lên.

3. Bỏ qua thông số mô-men xoắn (Torque) khi lên đời van tự động: Khi bạn muốn tháo tay gạt để lắp thêm bộ điều khiển khí nén hoặc bộ điều khiển điện, nếu không tính toán chính xác lực kéo (Torque) của van để chọn actuator phù hợp, bộ điều khiển sẽ bị quá tải, gây cháy mô-tơ hoặc đóng mở không hết hành trình.

Hậu quả khôn lường: Việc chọn sai thiết bị không chỉ gây tổn thất về tiền bạc mua lại vật tư, mà nghiêm trọng hơn là tình trạng rò rỉ chất độc, kẹt bi van làm áp suất đường ống tăng cao đột biến, dẫn đến nguy cơ cháy nổ, mất an toàn lao động và buộc toàn bộ dây chuyền sản xuất phải dừng hoạt động khẩn cấp.

Hướng dẫn chọn van bi ba thân đúng kỹ thuật

Để đảm bảo hệ thống vận hành hoàn hảo, hãy áp dụng quy trình checklist 6 bước chuẩn chuyên gia dưới đây trước khi xuống tiền mua hàng:

• Bước 1: Xác định chính xác môi chất vận hành: Lưu chất đi qua van là gì? (Nước sạch, nước thải, hơi nóng, gas, hay axit?). Nếu là hóa chất độc hại, bắt buộc phải chọn inox 316 hoặc nhựa PVDF.

• Bước 2: Xác định nhiệt độ và áp lực tối đa: Hệ thống chạy ở áp suất bao nhiêu bar (PN)? Nhiệt độ cao nhất là bao nhiêu độ? Hãy chọn van có thông số cao hơn ít nhất 20% so với áp suất hoạt động thực tế để dự phòng các hiện tượng tăng áp đột xuất (búa nước).

• Bước 3: Chọn vật liệu thân và gioăng phù hợp: Đối với hệ thống nhiệt độ trên 200°C, hãy chỉ định rõ dòng van bi chịu nhiệt gioăng kim loại hoặc Graphite.

• Bước 4: Chọn kiểu kết nối đồng bộ: Xác định đường ống hiện tại đang dùng kết nối gì (Ren, bích tiêu chuẩn gì, hay hàn) để chọn model tương thích tuyệt đối.

• Bước 5: Chọn kiểu vận hành điều khiển: Xác định xem vị trí lắp van có cần tự động hóa hay không để chọn cấu hình tay gạt cơ hay van điều khiển điện/khí nén.

• Bước 6: Kiểm tra thương hiệu và chứng chỉ kỹ thuật: Ưu tiên chọn các thương hiệu có đầy đủ chứng chỉ chất lượng (CO, CQ), chứng nhận thử nghiệm áp lực (Mill Test Certificate) để đảm bảo an toàn tuyệt đối cho công trình.

Hướng dẫn bảo trì van bi 3 thân để tăng tuổi thọ

Lợi thế lớn nhất của van bi 3 thân là khả năng bảo trì siêu tốc, tuy nhiên thiết bị chỉ thực sự bền bỉ nếu được chăm sóc đúng cách theo định kỳ:

• Vệ sinh lòng van định kỳ: Từ 6 đến 12 tháng một lần (tùy thuộc vào độ sạch của môi chất), nên nới lỏng hệ bu-lông, nhấc phần thân giữa ra ngoài để lau chùi các mảng bám, cặn bẩn bám trên bề mặt bi van.

• Kiểm tra và siết lại hệ bu-lông thân van: Dưới tác động của áp lực dòng chảy và sự rung lắc của đường ống, các bu-lông ép thân van có thể bị lỏng ra theo thời gian. Hãy dùng cờ-lê lực siết đều các góc đối xứng để đảm bảo các mặt gioăng được ép đều, tránh rò rỉ ra vỏ van.

• Thay thế gioăng làm kín (Seat) chủ động: Gioăng cao su hay Teflon đều có tuổi thọ lão hóa tự nhiên. Đừng đợi đến khi van rò rỉ rách nát mới thay. Hãy chủ động lập kế hoạch thay seat định kỳ theo khuyến cáo của nhà sản xuất dựa trên tần suất đóng mở.

• Vận hành đúng kỹ thuật: Khi sử dụng van tay gạt, hãy thao tác dứt khoát nhưng không dùng lực quá mạnh hoặc dùng thêm ống công để đòn bẩy. Lực vặn quá lớn có thể làm xoắn gãy trục van hoặc làm trầy xước bề mặt bi.

Câu hỏi thường gặp về van bi 3 thân (FAQ)

Van bi 3 thân khác gì van bi thường?

Van bi 3 thân có cấu tạo gồm 3 phần thân tách rời được liên kết bằng bu-lông. Điểm khác biệt lớn nhất là khả năng tháo rời phần thân giữa chứa bi van để bảo trì, thay gioăng ngay tại chỗ mà không cần tháo hai đầu kết nối ra khỏi đường ống như van thông thường.

Van bi 3 thân có chịu hóa chất không?

Có. Nếu được chế tạo từ vật liệu inox 316 (CF8M) kết hợp với gioăng làm kín bằng nhựa Teflon (PTFE), van có khả năng chống ăn mòn xuất sắc và chịu được hầu hết các loại hóa chất, axit, dung môi công nghiệp phổ biến hiện nay.

Nên chọn inox 304 hay inox 316?

Chọn inox 304 cho môi trường thông thường như nước sạch, khí nén, thực phẩm cơ bản để tiết kiệm chi phí. Chọn inox 316 cho môi trường khắc nghiệt như nước biển, hóa chất mạnh, dược phẩm cao cấp vì inox 316 có khả năng chống rỗ và ăn mòn vượt trội.

Van bi 3 thân có dùng cho hơi nóng được không?

Hoàn toàn được. Tuy nhiên, bạn phải chọn dòng van bi chịu nhiệt chuyên dụng được trang bị gioăng làm kín bằng R-PTFE (chịu nhiệt tới 220°C) hoặc gioăng bằng than chì/kim loại (chịu nhiệt trên 300°C), không dùng gioăng PTFE tiêu chuẩn cho hơi nóng áp suất cao.

Bao lâu nên bảo trì van một lần?

Đối với môi trường nước sạch hoặc khí nén, thời gian bảo trì định kỳ là 12 tháng/lần. Đối với môi trường khắc nghiệt như hóa chất, lưu chất có cặn hoặc hệ thống hơi nóng vận hành liên tục, nên tiến hành kiểm tra và bảo dưỡng từ 3 đến 6 tháng/lần.

Có nên sử dụng van bi 3 thân không?

Tóm lại, van bi 3 thân chính là câu trả lời hoàn hảo cho bài toán tối ưu hóa chi phí vận hành và nâng cao hiệu suất hoạt động của các nhà máy công nghiệp hiện đại. Mặc dù số tiền đầu tư mua sắm ban đầu cho dòng van này có thể cao hơn so với các dòng van 1 thân hay 2 thân thông thường, nhưng những lợi ích dài hạn mà nó mang lại như: rút ngắn thời gian bảo trì từ vài tiếng xuống vài phút, loại bỏ hoàn toàn chi phí đập phá đường ống, và độ bền bỉ vượt thời gian trước các môi trường khắc nghiệt rõ ràng là một khoản đầu tư vô cùng thông minh và cực kỳ tiết kiệm về lâu dài.
