Toàn diện về van bi 3 ngã: Giải pháp điều hướng, phân chia và trộn dòng lưu chất tối ưu

Trong thiết kế kỹ thuật và vận hành hệ thống đường ống công nghiệp, việc kiểm soát dòng chảy không đơn thuần chỉ là đóng hoặc mở. Đối với các dây chuyền phức tạp, yêu cầu điều hướng linh hoạt, phân tách hoặc hòa trộn các dòng lưu chất khác nhau luôn là một bài toán hóc búa. Đã bao giờ bạn phải đau đầu thiết kế một ma trận đường ống cồng kềnh với hàng loạt van chặn chỉ để thực hiện một thao tác chuyển hướng dòng chảy đơn giản? Sự xuất hiện của dòng van bi ba ngã chính là giải pháp cơ khí thông minh, giúp tinh gọn hóa sơ đồ công nghệ, tối ưu hóa không gian lắp đặt và nâng cao hiệu suất vận hành lên một tầm cao mới.

Khi nào hệ thống cần sử dụng van bi 3 ngã?

Trong thực tế vận hành sản xuất, các kỹ sư thường đối mặt với những kịch bản phân phối lưu chất đòi hỏi tính linh hoạt cực cao mà các dòng van 2 ngã thông thường không thể đáp ứng:

• Hệ thống cần chuyển hướng dòng chảy: Lưu chất đang đi vào nhánh A cần được chuyển ngay sang nhánh B để phục vụ công đoạn tiếp theo mà không được phép làm gián đoạn áp suất tổng.

• Cần trộn hoặc phân chia lưu chất: Yêu cầu hòa trộn hai dòng chất lỏng có nhiệt độ/nồng độ khác nhau thành một, hoặc chia một dòng tổng thành hai dòng nhánh định lượng.

• Dùng nhiều van gây cồng kềnh và khó vận hành: Để chuyển hướng dòng chảy, phương pháp thủ công truyền thống cần ít nhất từ 2 đến 3 cụm van khóa phối hợp. Việc này khiến thao tác của công nhân trở nên phức tạp, dễ xảy ra sai sót đóng/mở nhầm mặt bích.

Nếu tiếp tục duy trì phương án lắp đặt cũ kỹ đó, hệ thống sẽ ngay lập tức gánh chịu những hệ lụy tiêu cực về kinh tế và kỹ thuật:

• Tăng chi phí đường ống: Việc lắp đặt thêm co cút, tê chia vạch và nhiều cụm van khóa phụ làm đội chi phí vật tư và nhân công thi công lên rất cao.

• Khó bảo trì và kiểm soát rò rỉ: Hệ thống càng nhiều mối nối hàn, nối ren thì xác suất xảy ra hiện tượng rò rỉ tại các điểm liên kết càng lớn, gây khó khăn cho công tác kiểm tra định kỳ.

• Giảm hiệu suất vận hành: Hành trình đóng mở nhiều van cùng lúc làm tăng độ trễ thời gian, gây sụt giảm áp suất cục bộ và ảnh hưởng trực tiếp đến tính tự động hóa của toàn nhà máy.

Chính vì vậy, ứng dụng dòng van bi ba ngã cấu trúc đa cổng là giải pháp kỹ thuật tối ưu nhất, giúp đơn giản hóa toàn bộ mạng lưới điều hướng chất lưu trong các hệ thống công nghiệp hiện đại ngày nay.

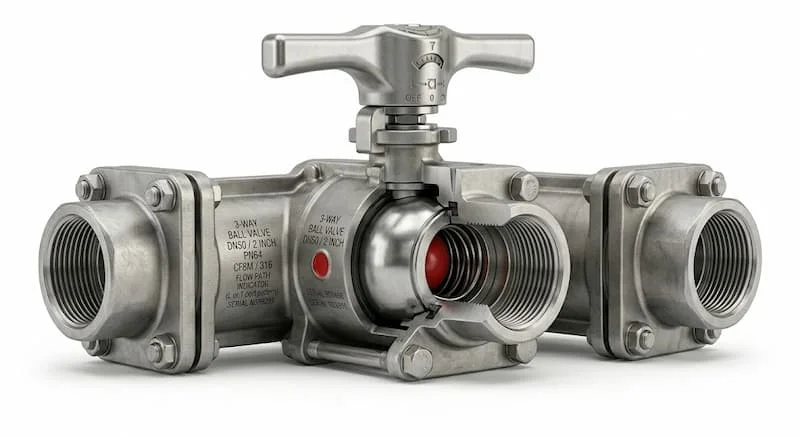

Van bi 3 ngã là gì?

Van bi 3 ngã (tiếng Anh: 3-Way Ball Valve) là dòng van công nghiệp đặc trưng có thiết kế thân van gồm 3 cổng kết nối (1 cổng vào 2 cổng ra hoặc ngược lại), sử dụng một quả bi có lỗ khoan định hình đặc biệt bên trong để thực hiện nhiệm vụ chuyển hướng, phân chia hoặc hòa trộn các dòng lưu chất khi đi qua van.

Khác với các dòng van chặn thông thường, thiết bị này sở hữu các đặc điểm thiết kế vô cùng linh hoạt và cơ động:

• Thiết kế đa cổng thông minh: Cho phép thay thế toàn bộ một cụm cụm ba van khóa thông thường tại các điểm giao cắt của đường ống chữ T.

• Điều khiển nhanh chóng: Người vận hành chỉ cần thực hiện một thao tác xoay tay gạt hoặc kích hoạt bộ truyền động một góc 90 độ là đã hoàn thành chu trình chuyển đổi trạng thái dòng chảy một cách dứt khoát.

Nguyên lý hoạt động của van bi ba ngã

Trọng tâm vận hành của dòng van này nằm ở cấu trúc lỗ khoét xuyên tâm của quả bi bên trong thân van. Tùy thuộc vào nhu cầu công nghệ, bi van được gia công theo hai định dạng hình học cốt lõi:

• Van bi chữ T: Bi van được khoan một lỗ thông suốt dạng chữ "T" nối liền cả 3 cổng. Thiết bị có khả năng thông đồng thời cả 3 cửa (hòa trộn dòng) hoặc chia dòng lưu chất từ 1 cổng tổng ra hai cổng nhánh cùng một lúc.

• Van bi chữ L: Bi van được khoan một góc vuông dạng chữ "L" chỉ nối thông 2 cổng với nhau tại một thời điểm. Thiết bị chuyên dùng để chuyển hướng hoàn toàn dòng chảy (ví dụ: dòng chảy đang đi từ cổng 1 sang cổng 2 sẽ được bẻ hướng sang đi từ cổng 1 sang cổng 3).

Khi người vận hành xoay tay gạt hoặc trục điều khiển một góc đúng 90 độ, quả bi sẽ quay theo, làm thay đổi sự tương thích giữa các lỗ khoan trên bi và các cửa của thân van. Cơ chế này tạo ra một quy trình đóng/mở vô cùng linh hoạt, cho phép cắt hoàn toàn một nhánh đường ống này đồng thời mở thông một nhánh đường ống khác trong tích tắc mà không gây ra hiện tượng xung kích áp suất lớn hay búa nước cho hệ thống.

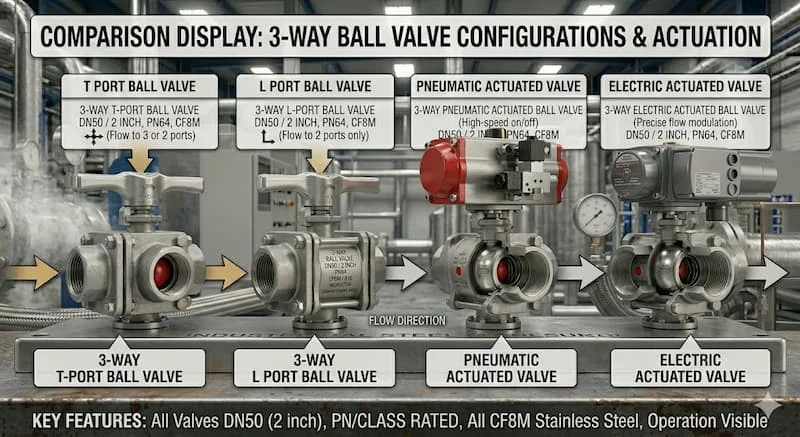

Các loại van bi ba ngã phổ biến hiện nay

Dựa trên cấu trúc hình học của bi van và phương thức truyền động, thiết bị được phân chia thành các dòng sản phẩm phổ biến trên thị trường:

Van bi ba ngã chữ T

Đây là dòng van có tính linh hoạt cao nhất về mặt điều phối dòng chảy. Nhờ viên bi khoét lỗ chữ T, van cho phép dòng lưu chất đi qua cả 3 cửa cùng lúc để thực hiện quá trình hòa trộn nhiệt độ, nồng độ dung dịch hoặc chia tách một dòng cấp chính thành hai dòng phân phối độc lập.

Van bi ba ngã chữ L

Dòng van chuyên dụng cho nhiệm vụ bẻ hướng dòng chảy. Cấu trúc chữ L đảm bảo tại một thời điểm, van chỉ cho phép lưu chất thông giữa cổng chính và một cổng nhánh, cổng nhánh còn lại sẽ bị đóng chặt tuyệt đối. Dòng van này hoàn toàn không có chức năng trộn các dòng lưu chất lại với nhau.

Van bi ba ngã inox

Được đúc từ các mác thép không gỉ cao cấp như SUS 304 hoặc SUS 316. Sản phẩm sở hữu độ bóng bề mặt cao, khả năng chống ăn mòn hóa học xuất sắc và chịu được các tác nhân oxy hóa mạnh. Đây là thiết bị không thể thiếu trong các dây chế biến thực phẩm, dược phẩm, sản xuất bia rượu và các đường ống hóa chất đậm đặc.

Van bi 3 ngã điều khiển điện

Sản phẩm được tích hợp mô tơ điện (vận hành bằng nguồn điện 24V, 220V hoặc 380V). Bộ điều khiển điện giúp van có khả năng đóng mở chính xác theo góc độ được lập trình sẵn, truyền tín hiệu về tủ điều khiển trung tâm, rất phù hợp cho các dây chuyền tự động hóa quy mô lớn đòi hỏi kiểm soát lưu lượng ngặt nghèo.

Van bi 3 ngã khí nén

Sử dụng bộ truyền động bằng áp lực khí nén để xoay trục van. Ưu điểm tuyệt đối của dòng van này là tốc độ đóng mở cực kỳ nhanh (chỉ từ 1 - 2 giây), độ an toàn phòng chống cháy nổ cao, chuyên dùng trong các hệ thống cấp liệu, khí nén công nghiệp nặng và môi trường độc hại.

Thông số kỹ thuật cần biết khi chọn van bi 3 ngã

Để van hoạt động bền bỉ và không gặp phải các sự cố hỏng hóc cơ học trong quá trình vận hành, việc lựa chọn đúng các thông số kỹ thuật là điều bắt buộc:

• Kích thước định danh (Nominal Size): Phổ biến từ kích cỡ nhỏ lắp ren DN15, DN20, DN25, DN32, DN40, DN50 cho đến các kích cỡ lớn lắp bích như DN65, DN80, DN100, DN150, DN200.

• Áp lực làm việc (Nominal Pressure): Thường dao động trong dải PN16, PN25, PN40 tùy thuộc vào độ dày của thành vách thân van.

• Vật liệu chế tạo: Inox 304, Inox 316 (chống ăn mòn), Đồng (hệ thống nước sạch nhỏ), Nhựa PVC/UPVC (hệ thống hóa chất sinh hoạt, hồ bơi).

• Kiểu kết nối vật lý: Kết nối ren trong tiện dụng, kết nối mặt bích chịu lực cao hoặc nối hàn kín.

So sánh van bi 3 ngã với van bi 2 ngã

Để thấy rõ tại sao dòng van đa cổng này lại ngày càng được ưa chuộng, hãy cùng phân tích bảng đối chiếu kỹ thuật dưới đây:

Vì sao hệ thống tự động hóa ưu tiên loại van này?

Trong các nhà máy hiện đại, không gian lắp đặt thiết bị luôn bị giới hạn và chi phí cho các bộ điều khiển tự động (điện/khí nén) là rất lớn. Việc sử dụng một chiếc van bi 3 ngã điều khiển tự động sẽ thay thế hoàn toàn hai hoặc ba chiếc van 2 ngã điều khiển độc lập. Điều này không chỉ giúp giảm một nửa chi phí mua sắm bộ truyền động, tiết kiệm không gian phòng máy mà còn đơn giản hóa việc lập trình điều khiển trên hệ thống PLC, giảm thiểu tối đa rủi ro xung đột lệnh vận hành.

Vì sao van bi 3 ngã bị rò rỉ hoặc kẹt?

Cấu trúc hình học với 3 cửa tạo ra nhiều điểm tiếp xúc giữa quả bi và hệ thống gioăng đệm hơn so với van thông thường, do đó thiết bị có thể phát sinh sự cố nếu không được bảo dưỡng đúng cách:

• Mòn gioăng làm kín bao quanh bi: Do tần suất xoay đổi hướng liên tục dưới áp lực lớn, các vòng đệm Teflon (PTFE) bị mài mòn tự nhiên, tạo khoảng hở khiến lưu chất rò rỉ từ cổng này sang cổng kia dù van đang ở trạng thái đóng nhánh.

• Cặn bẩn trong lưu chất gây kẹt bi: Tạp chất rắn, xỉ hàn, mạt kim loại lọt vào khoảng hở giữa quả bi và lòng van. Khi xoay tay gạt, cặn bẩn này sẽ cào xước bề mặt bi hoặc kẹt chặt vào rãnh chữ T/L làm tê liệt hoàn toàn khả năng chuyển động của van.

• Vận hành sai góc xoay định vị: Nếu bộ truyền động hoặc tay gạt bị lệch tâm, quả bi không quay đủ một góc 90 độ chuẩn xác, khiến các lỗ thông bị che khuất một phần, gây sụt giảm lưu lượng và tăng lực cản cơ học lên trục van.

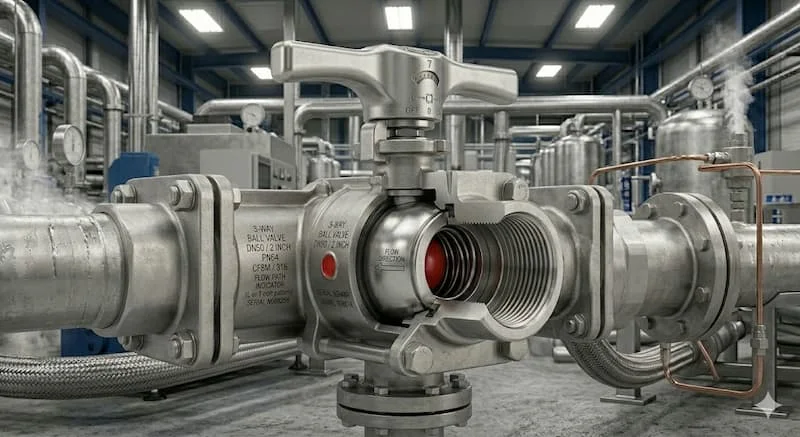

Ứng dụng thực tế của van bi 3 ngã

Thiết bị này đóng vai trò mạch máu điều hướng trong rất nhiều hệ thống hạ tầng kỹ thuật và công nghệ sản xuất:

• Hệ thống HVAC và Chiller: Điều hòa trung tâm, nơi cần chuyển hướng dòng nước lạnh hoặc nước nóng giữa các tháp tản nhiệt và các tầng tòa nhà để cân bằng nhiệt độ môi trường.

• Hệ thống lò hơi và dầu nóng: Ứng dụng các dòng van bi hơi nóng 3 ngã bằng inox hoặc thép đúc để phân bổ dòng nhiệt năng đến các buồng sấy, buồng hấp một cách luân phiên mà không cần ngắt lò hơi chính.

• Dây chuyền sản xuất thực phẩm, hóa chất: Điều phối chính xác dòng nguyên liệu lỏng, dung dịch hóa chất từ bồn chứa tổng vào các bồn pha trộn hoặc đóng chai thành phẩm.

Những sai lầm thường gặp khi mua và sử dụng

1. Chọn sai kiểu bi (Nhầm lẫn giữa chữ T và chữ L): Đây là sai lầm kinh điển nhất. Mua nhầm van chữ L cho hệ thống cần hòa trộn dòng chảy sẽ khiến hệ thống không thể vận hành được, vì van chữ L không có chế độ thông cả 3 cửa cùng lúc.

2. Lắp sai hướng dòng chảy chỉ định: Mặc dù van có 3 cổng nhưng luôn có quy định về cổng cấp chính (thường là cổng đáy hoặc cổng giữa). Việc lắp ngược hướng dòng chảy sẽ làm mất tác dụng điều hướng và gây áp lực ngược phá hủy gioăng.

3. Không thực hiện vệ sinh đường ống trước khi lắp: Để lại rác thi công, mạt sắt trong ống khiến van bị kẹt ngay trong lần thử áp đầu tiên.

Hướng dẫn lựa chọn và thi công lắp đặt chuẩn kỹ thuật

Checklist chọn mua đúng nhu cầu:

• Xác định rõ chức năng: Cần trộn/chia dòng chọn van bi chữ T; chỉ cần chuyển hướng dòng chọn van bi chữ L.

• Xác định môi trường lưu chất: Nước sạch, hóa chất loãng chọn Inox 304; hóa chất mạnh, nước biển chọn Inox 316; hơi nóng nhiệt độ cao chọn dòng gioăng PTFE gia cường chuyên dụng cho van bi hơi nóng.

• Kiểm tra thông số áp suất: Đối chiếu áp suất danh định của van (PN16, PN25...) với áp suất làm việc thực tế của hệ thống bơm.

• Chọn phương thức vận hành: Thao tác ít chọn tay gạt cơ học; vận hành liên tục, tự động hóa chọn bộ điều khiển điện hoặc khí nén.

Quy trình lắp đặt đúng kỹ thuật:

• Bước 1: Làm sạch lòng ống. Xả sạch toàn bộ bụi bẩn, tạp chất bên trong đoạn ống chuẩn bị lắp van.

• Bước 2: Định vị hướng cổng chính. Xác định rõ cổng nào là cổng cấp lưu chất chính theo tài liệu kỹ thuật của van để hướng vào đúng đầu nguồn.

• Bước 3: Lắp đặt đồng tâm. Đưa van vào vị trí, siết ren hoặc bắt bulong mặt bích một cách từ từ, đều tay theo hình ngôi sao để đảm bảo các mặt tiếp xúc khít đều, không bị vênh lệch góc.

• Bước 4: Kiểm tra hành trình và thử kín. Thao tác xoay thử tay gạt kiểm tra độ mượt mà, sau đó cấp lưu chất vào chạy thử áp để đảm bảo không rò rỉ tại các điểm kết nối và gioăng cổ van.

Câu hỏi thường gặp (FAQ)

Làm sao để phân biệt van bi 3 ngã chữ T và chữ L bằng mắt thường?

Nếu nhìn từ bên ngoài thân van, hai loại này hoàn toàn giống nhau. Để phân biệt, bạn cần nhìn vào ký hiệu sơ đồ dòng chảy được khắc nổi trên tem nhãn của thân van, hoặc tháo van ra nhìn vào lòng quả bi: nếu lỗ khoét thông suốt từ bên này sang bên kia và có thêm một lỗ vuông góc thì đó là chữ T; nếu lỗ khoét chỉ là một góc vuông nối hai cửa kề nhau thì đó là chữ L.

Van bi 3 ngã có thể đóng hoàn toàn cả 3 cửa cùng một lúc không?

Đối với dòng van chữ L tiêu chuẩn, khi bạn xoay tay gạt một góc 45 độ (vị trí lửng), quả bi sẽ che khuất cả 3 cổng, giúp khóa hoàn toàn dòng chảy tạm thời. Tuy nhiên, chức năng chính của van là điều hướng, không nên lạm dụng vị trí này để làm van chặn đóng ngắt lâu dài vì áp lực phân bổ không đều dễ làm hỏng gioăng.

Nên chọn kết nối ren hay kết nối mặt bích cho van 3 ngã?

Kết nối ren thường dùng cho các đường ống kích cỡ nhỏ (dưới DN50) với áp lực vừa phải vì tính gọn nhẹ, dễ thi công. Đối với các đường ống lớn từ DN65 trở lên hoặc hệ thống có độ rung lắc mạnh, áp lực cao, bạn bắt buộc phải chọn kết nối mặt bích để đảm bảo độ bền cơ học và an toàn kỹ thuật cho công trình.

Kết luận: Bước đi đột phá cho hệ thống đường ống tinh gọn

Việc đưa van bi 3 ngã vào sơ đồ thiết kế công nghệ là một minh chứng cho tư duy kỹ thuật hiện đại, hướng tới sự tinh gọn, hiệu quả và bền vững. Bằng khả năng thay thế xuất sắc cho nhiều cụm van độc lập, thiết bị này không chỉ giúp doanh nghiệp tiết kiệm đáng kể chi phí đầu tư vật tư đường ống ban đầu mà còn mang lại sự an tâm tuyệt đối trong quá trình vận hành nhờ cơ chế điều hướng dứt khoát, độ kín khít cao và khả năng tích hợp tự động hóa hoàn hảo. Hãy luôn đảm bảo chọn đúng cấu trúc hình học của bi van (T hoặc L) và vật liệu phù hợp để khai thác tối đa công năng của sản phẩm.
