Toàn diện về van bi 3 mảnh: Giải pháp tối ưu cho hệ thống công nghiệp cần bảo trì thường xuyên

Trong các dây chuyền sản xuất và hệ thống đường ống công nghiệp hiện đại, việc duy trì tính liên tục của dòng chảy và giảm thiểu thời gian dừng máy là những bài toán cốt lõi quyết định đến lợi nhuận doanh nghiệp. Đã bao giờ nhà máy của bạn rơi vào tình trạng phải cắt bỏ một đoạn ống nhựa hoặc tháo gỡ toàn bộ hệ thống bích cồng kềnh chỉ để thay thế một vòng đệm cao su bị mòn? Sự ra đời của dòng van bi 3 mảnh chất lượng cao chính là câu trả lời hoàn hảo cho vấn đề này, mang lại một phương thức vận hành thông minh, linh hoạt và có độ bền cơ học vượt trội.

Vì sao nhiều hệ thống công nghiệp chọn van bi 3 mảnh?

Tại các nhà máy chế biến, hóa chất hay dược phẩm, môi trường vận hành dòng lưu chất luôn đòi hỏi những tiêu chuẩn kỹ thuật cực kỳ khắt khe. Trong thực tế, người kỹ sư vận hành thường xuyên phải đối mặt với các tình huống đầy thách thức:

• Hệ thống cần vệ sinh định kỳ: Đối với các ngành đặc thù như thực phẩm hay nước giải khát, đường ống phải được súc rửa, làm sạch liên tục để tránh hiện tượng nhiễm khuẩn chéo hoặc lắng đọng cặn bẩn.

• Van khó tháo lắp gây gián đoạn sản xuất: Các dòng van đúc liền thân (1 mảnh hoặc 2 mảnh) khi xảy ra sự cố kẹt bi thường đòi hỏi kỹ thuật viên phải can thiệp sâu, tháo rời các mối nối lân cận, làm kéo dài thời gian xử lý kỹ thuật.

• Van thông thường khó bảo trì: Việc tiếp cận các linh kiện hao mòn tự nhiên bên trong lòng van như gioăng làm kín, vòng đệm cổ van ở các dòng kết cấu đóng rất phức tạp, đôi khi buộc phải thay mới cả cụm van gây lãng phí lớn.

Nếu doanh nghiệp không chủ động nâng cấp hệ thống sang dòng van bi ba mảnh, những hạn chế từ các loại van truyền thống sẽ dẫn đến các hệ lụy trực tiếp:

• Tăng thời gian dừng máy (Downtown): Mỗi giờ dây chuyền ngừng hoạt động để sửa chữa cơ khí sẽ làm sụt giảm sản lượng, gây thiệt hại lớn về mặt kinh tế.

• Chi phí sửa chữa cao: Việc phải thay thế nguyên cụm van lớn thay vì chỉ cần thay một miếng gioăng nhỏ làm tăng đáng kể chi phí vật tư dự phòng.

• Giảm hiệu suất vận hành toàn hệ thống: Van bị suy giảm độ kín do cặn bám lâu ngày không được vệ sinh sẽ gây rò rỉ, làm sụt áp suất danh định của mạng lưới đường ống.

Để giải quyết triệt để các rủi ro trên, việc ứng dụng dòng van bi công nghiệp kết cấu 3 thân tách rời là giải pháp kỹ thuật tinh gọn, giúp công tác tháo lắp nhanh và bảo trì định kỳ trở nên thuận tiện hơn bao giờ hết.

Van bi 3 mảnh là gì?

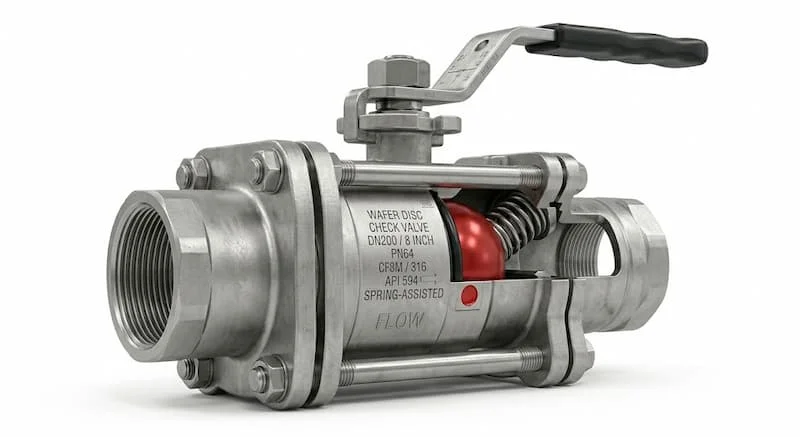

Van bi 3 mảnh (tiếng Anh: 3-Piece Ball Valve) là loại van đóng mở lưu chất sử dụng một viên bi có lỗ xuyên tâm, với phần thân van được cấu tạo từ 3 phần tách biệt rõ rệt bao gồm: một phần thân trung tâm chứa bi van và hai phần đầu nối (nối ren, mối hàn hoặc mặt bích) ở hai bên.

Đặc điểm ưu việt nhất của kết cấu này là cho phép kỹ thuật viên dễ dàng tháo rời phần thân giữa để tiến hành vệ sinh, thay thế gioăng hoặc bảo dưỡng linh kiện mà hoàn toàn không cần phải dịch chuyển hay tháo dỡ hai đầu kết nối cố định trên đường ống. Cụm cấu tạo cơ khí cơ bản của dòng van bi inox 3 mảnh tiêu chuẩn bao gồm:

• Thân van trái và phải (Đầu vặn/bích): Giữ vai trò liên kết cố định với ống dẫn.

• Phần thân giữa: Chứa quả bi, trục van và bộ truyền động tay gạt hoặc bộ điều khiển.

• Bi van (Ball): Quả cầu đục lỗ xuyên tâm chịu trách nhiệm chặn hoặc mở dòng lưu chất.

• Gioăng làm kín (Seat): Các vòng đệm chèn quanh bi van để đảm bảo độ kín khít tuyệt đối khi đóng van.

Nguyên lý hoạt động của van bi ba mảnh

Cơ chế vận hành của dòng van bi ba mảnh dựa trên chuyển động xoay của bi van theo một góc 90 độ (quay một góc một phần tư hành trình) thông qua sự điều khiển của tay gạt cơ học hoặc bộ truyền động tự động.

• Khi tay gạt xoay thuận: Trục van truyền lực khiến quả bi bên trong xoay theo. Khi lỗ xuyên tâm trên bi van nằm trùng với hướng của đường ống, dòng lưu chất được tự do lưu thông với lưu lượng tối đa. Thiết kế này thường đạt cấu trúc Full Port (lỗ hở bằng đường kính trong của ống), giúp triệt tiêu hiện tượng sụt áp và không làm cản trở dòng chảy.

• Khi tay gạt xoay góc 90 độ vuông góc: Lỗ xuyên tâm của bi van sẽ xoay đi, quay phần mặt phẳng nhẵn của quả cầu ra chặn đứng cửa vào. Lúc này, áp lực của dòng lưu chất sẽ ép chặt quả bi vào vòng đệm gioăng cao su hoặc PTFE ở phía đối diện, tạo ra một cơ chế khóa dòng chảy có độ kín khít cực cao, ngăn chặn tuyệt đối tình trạng rò rỉ.

Nhờ hành trình xoay ngắn và cơ chế ma sát thấp trên bề mặt bi láng bóng, van có khả năng đóng mở cực kỳ nhanh chóng, giúp người vận hành kiểm soát dòng lưu chất một cách tức thì.

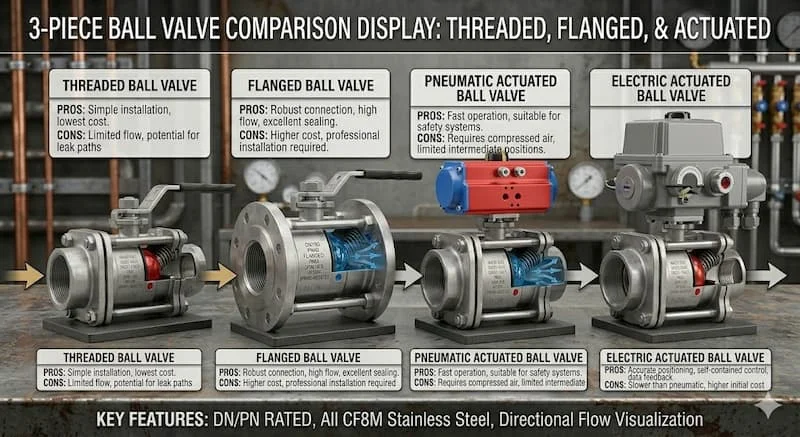

Các loại van bi ba mảnh phổ biến hiện nay

Để đáp ứng linh hoạt từ các ứng dụng dân dụng áp lực thấp cho đến các môi trường sản xuất công nghiệp khắc nghiệt, dòng van này được chia thành các chủng loại đặc thù:

Van bi ba mảnh nối ren

Dòng van này sử dụng kết nối ren tiêu chuẩn (ren NPT hoặc BSPT) ở hai đầu thân. Sản phẩm sở hữu ưu điểm dễ lắp đặt, trọng lượng nhẹ, cực kỳ phổ biến trong các hệ thống đường ống kích cỡ vừa và nhỏ của các nhà máy sản xuất linh kiện, dệt may hoặc trạm bơm dân dụng.

Van bi ba mảnh mặt bích

Hai đầu kết nối của van được đúc dạng mặt bích tiêu chuẩn như JIS 10K/20K, ANSI Class 150/300 hoặc DIN. Cấu trúc mặt bích bọc ngoài giúp thiết bị chịu được áp lực làm việc rất cao và các chấn động rung lắc lớn, chuyên dụng cho các đường ống chính trong các tổ hợp công nghiệp nặng.

Van bi ba mảnh inox 304

Được chế tạo từ dòng thép không gỉ SUS 304, sản phẩm mang lại khả năng chống ăn mòn cơ học tốt, không bị rỉ sét trong môi trường độ ẩm cao. Đây là dòng van quốc dân trong các hệ thống xử lý nước sạch, đường ống nén khí và dây chuyền sản xuất thực phẩm thông thường.

Van bi ba mảnh inox 316

Được nâng cấp bằng vật liệu cao cấp SUS 316, dòng van bi inox 316 này có thêm thành phần Molypden trong cấu trúc kim loại, giúp tăng cường khả năng kháng lại các chất oxy hóa mạnh. Đây là lựa chọn bắt buộc cho các môi trường chứa hóa chất đậm đặc, axit, công nghệ lọc hóa dầu hoặc các thiết bị vận hành ngoài môi trường biển.

Van bi ba mảnh điều khiển khí nén/điện

Phần tay gạt cơ học được thay thế bằng các bộ cơ cấu chấp hành tự động hóa (Pneumatic/Electric Actuator). Giải pháp này giúp tích hợp van vào hệ thống điều khiển trung tâm SCADA, giúp đóng mở van từ xa trong các môi trường độc hại, tăng hiệu suất vận hành toàn diện cho nhà máy.

Thông số kỹ thuật cần biết khi chọn van bi ba mảnh

Việc hiểu rõ và đối chiếu chính xác các thông số kỹ thuật dưới đây sẽ giúp bạn lựa chọn được model van phù hợp, tránh các sự cố quá tải cơ học:

• Dải kích thước danh định: Từ DN15, DN20, DN25 (dành cho ống nhỏ) kéo dài đến DN100, DN150, DN200 (cho đường ống công nghiệp lớn).

• Áp lực vận hành tiêu chuẩn: Thông dụng ở các mức PN16, PN25, PN40 hoặc lên tới PN63 tùy theo thiết kế độ dày thân nhựa/kim loại.

• Nhiệt độ làm việc: Phụ thuộc hoàn toàn vào vật liệu làm gioăng đệm bên trong. Nếu dùng gioăng PTFE tiêu chuẩn, van chịu được nhiệt độ từ -20°C đến 180°C. Với các dòng gioăng gia cường bằng sợi thủy tinh hoặc gioăng kim loại (Metal Seat), nhiệt độ chịu tải có thể vượt trên 250°C.

• Kiểu kết nối vật lý: Kết nối ren trong, kết nối hàn kín (Socket Weld/Butt Weld) hoặc kết nối mặt bích.

So sánh van bi ba mảnh với van bi 1 mảnh và 2 mảnh

Khi nào doanh nghiệp nên ưu tiên chọn loại van 3 mảnh?

Các nhà máy chế biến thực phẩm, dược phẩm hay các dây chuyền sản xuất hóa chất bắt buộc phải ưu tiên lựa chọn cấu trúc 3 mảnh. Bởi vì lợi ích bảo trì trong nhà máy của dòng van này là quá lớn. Khi một chiếc van bị kẹt hoặc mòn gioăng, thợ bảo trì chỉ cần xả lỏng 4 con bulong định vị bên hông, nhấc phần thân giữa ra để thay thế phụ tùng và lắp lại trong vòng chưa đầy 10 phút, không làm dịch chuyển các đoạn ống dẫn xung quanh, giúp tiết kiệm hàng giờ dừng máy vô ích.

Vì sao van bi ba mảnh bị rò rỉ hoặc kẹt?

Dù được đánh giá là dòng van có độ bền và tính linh hoạt cao nhất, van bi ba mảnh vẫn có thể phát sinh lỗi nếu vận hành sai quy trình kỹ thuật:

• Mòn gioăng PTFE do tần suất đóng mở cao: Sau thời gian dài ma sát liên tục với quả bi, bề mặt gioăng nhựa bị khuyết tật, mòn mỏng dẫn đến hiện tượng rò rỉ nhẹ tại cửa van.

• Cặn bẩn bám cứng vào bề mặt bi van: Lưu chất dạng sệt hoặc chứa tạp chất rắn khi bám vào quả bi sẽ cào xước gioăng làm kín mỗi khi xoay, hoặc tạo thành lớp màng cứng gây kẹt bi, làm người vận hành không thể gạt tay.

• Lắp đặt sai kỹ thuật cơ khí: Việc siết 4 con bulong liên kết thân van không đều tay (bên chặt bên lỏng) làm thân van bị biến dạng lệch tâm, gây hở gioăng làm kín ở một phía.

• Tác động vượt ngưỡng của nhiệt độ và hóa chất: Dùng van có gioăng nhựa thông thường cho các đường ống dẫn hơi nóng áp lực cao khiến gioăng bị chảy xệ, mất form hình học ban đầu.

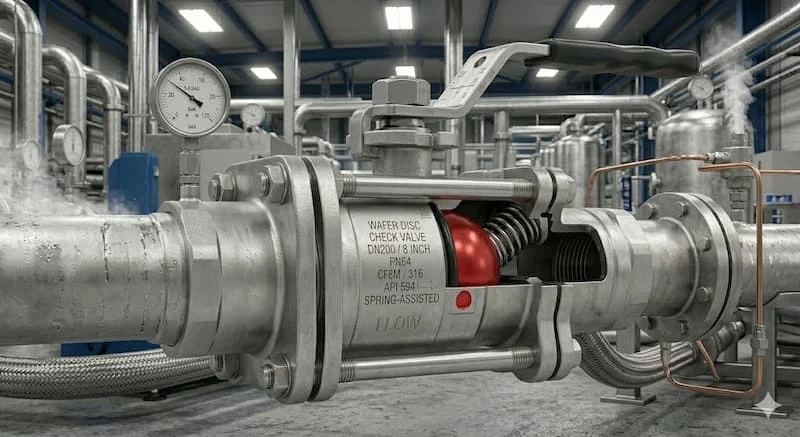

Van bi 3 mảnh được dùng trong hệ thống nào?

Nhờ những ưu điểm vượt trội về khả năng tháo lắp linh hoạt, dòng van bi công nghiệp này chiếm vị trí thống trị trong nhiều hạ tầng kỹ thuật:

• Nhà máy thực phẩm, bia rượu và dược phẩm: Nơi các dây chuyền CIP (Clean-In-Place) hoạt động liên tục. Van bi cấu trúc 3 mảnh bằng inox giúp quá trình súc rửa bằng axit loãng và nước nóng diễn ra thuận lợi, đảm bảo tiêu chuẩn vệ sinh an toàn.

• Hệ thống đường ống hơi nóng và khí nén: Chịu đựng tốt sự giãn nở nhiệt liên tục mà không làm suy giảm độ kín khít của các mối nối.

• Nhà máy sản xuất hóa chất và xử lý nước thải: Vận hành trơn tru các dòng chất lỏng có độ ăn mòn cao, dòng nước chứa nhiều tạp chất rắn hữu cơ bám bẩn.

Những sai lầm thường gặp khi dùng van bi 3 mảnh

1. Dùng sai vật liệu gioăng đệm: Đưa gioăng cao su thường vào hệ thống dẫn hóa chất mạnh khiến gioăng bị hòa tan nhanh chóng.

2. Siết quá lực hệ thống bulong hông: Việc lạm dụng tay công để siết quá chặt các bulong kết nối cơ thể ba mảnh có thể làm ép nát vòng gioăng PTFE bên trong, gây bó cứng quả bi và làm mẻ cánh van.

3. Không thực hiện bảo trì định kỳ: Để van hoạt động nhiều năm liền không mở ra kiểm tra tình trạng bám cặn, dẫn đến việc quả bi bị bó chết hoàn toàn vào thân van.

Hướng dẫn lựa chọn và lắp đặt đúng kỹ thuật

Checklist chọn mua sản phẩm:

• Xác định loại lưu chất: Nước sạch chọn inox 304; hóa chất, nước mặn chọn dòng van bi inox 316.

•  Kiểm tra dải nhiệt độ: Đảm bảo nhiệt độ dòng chảy nằm trong ngưỡng chịu tải của vật liệu gioăng (PTFE hoặc Metal Seat).

• Xác định áp suất: Chọn chỉ số PN phù hợp (PN16 cho dân dụng, PN25/PN40 cho các trạm bơm tăng áp công nghiệp).

• Chọn kiểu liên kết cơ học: Lắp ren cho ống nhỏ dưới DN50; chọn lắp bích hoặc hàn trực tiếp cho các hệ thống ống lớn chịu rung động.

Quy trình thi công lắp đặt 4 bước:

• Bước 1: Kiểm tra tổng thể. Đảm bảo lòng van sạch sẽ, quả bi nằm ở vị trí mở hoàn toàn để tránh xước bề mặt trong lúc thao tác.

• Bước 2: Căn đồng tâm. Đặt van vào giữa hai đầu ống dẫn, đảm bảo trục của van và trục đường ống nằm trên một đường thẳng tuyệt đối, tránh hiện tượng cưỡng bức bẻ góc gây rò rỉ.

• Bước 3: Siết bulong đối xứng. Tiến hành vặn đều các hạt đai ốc theo nguyên tắc đối góc (hình ngôi sao). Siết từ từ từng vòng một để lực ép từ hai đầu thân ép đều, song song vào tháp thân giữa của van.

• Bước 4: Thử áp hệ thống. Cấp lưu chất vào đường ống và nâng áp suất dần dần để kiểm tra xem có xuất hiện các giọt nước rò rỉ tại các điểm giao cắt của 3 mảnh thân van hay không trước khi đưa hệ thống vào vận hành chính thức.

Câu hỏi thường gặp (FAQ)

Van bi 3 mảnh khác gì van bi 2 mảnh?

Van bi 2 mảnh gồm hai phần thân ghép lại, muốn thay gioăng bạn bắt buộc phải tháo toàn bộ van ra khỏi đường ống dẫn. Trong khi đó, van bi 3 mảnh gồm ba phần riêng biệt, bạn chỉ cần tháo các bulong bên hông để nhấc phần thân giữa chứa bi ra ngoài bảo dưỡng, giữ nguyên hai đầu nối cố định trên ống, giúp tiết kiệm tối đa thời gian.

Có thể dùng van bi 3 mảnh cho hệ thống hơi nóng được không?

Được, nhưng cần lưu ý vật liệu gioăng. Nếu sử dụng cho hệ thống hơi nóng (Steam), bạn phải lựa chọn dòng van sử dụng gioăng nhựa PTFE gia cường (R-PTFE) chịu nhiệt lên tới 180°C hoặc gioăng bằng kim loại chịu nhiệt cao, tuyệt đối không dùng gioăng cao su thông thường.

Tại sao dòng van bi 3 mảnh có mức giá cao hơn các dòng van khác?

Do cấu trúc cơ khí phức tạp hơn, đòi hỏi quy trình gia công cơ khí chính xác cao để đảm bảo độ khít giữa 3 phần thân riêng biệt. Đồng thời, lượng vật tư chế tạo (bulong, đai ốc gia cố hông) nhiều hơn, đổi lại người sử dụng có được sự tiện lợi tuyệt đối và tuổi thọ vận hành dài hạn.

Kết luận: Giải pháp đầu tư thông minh và bền vững

Sử dụng van bi 3 mảnh chính là một khoản đầu tư mang tính chiến lược dài hạn cho hệ thống hạ tầng kỹ thuật của doanh nghiệp. Mặc dù chi phí đầu tư ban đầu có phần cao hơn các dòng van đúc liền thân thông thường, nhưng những giá trị mà thiết bị này mang lại như khả năng bảo trì siêu tốc, độ kín khít tuyệt đối chống rò rỉ và tuổi thọ cơ học bền bỉ sẽ giúp nhà máy tiết kiệm được rất nhiều chi phí vật tư và thời gian dừng máy sửa chữa trong tương lai.
