Toàn diện về van 1 chiều đĩa: Giải pháp tối ưu không gian và chống búa nước hiệu quả

Trong vận hành các hệ thống đường ống công nghiệp và dân dụng, việc kiểm soát hướng đi của lưu chất là yếu tố sống còn quyết định đến sự an toàn của toàn bộ mạng lưới thủy lực. Đã bao giờ hệ thống của bạn gặp phải tình trạng máy bơm rung lắc dữ dội khi ngắt điện, hoặc đường ống phát ra những tiếng va đập cơ học chói tai? Đó chính là dấu hiệu cảnh báo hệ thống đang thiếu một dòng van nước 1 chiều đĩa chất lượng cao để ngăn chặn dòng lưu chất dội ngược. Thiết bị cơ khí nhỏ gọn này được ví như vị cứu tinh thầm lặng, giúp triệt tiêu xung lực và bảo vệ các thiết bị đắt tiền phía trước.

Vì sao hệ thống đường ống cần van 1 chiều đĩa?

Khi hệ thống thủy lực vận hành, các sự cố liên quan đến sự thay đổi áp suất và dòng chảy diễn ra rất nhanh và phức tạp. Việc thiếu hụt cơ chế kiểm soát dòng chảy ngược sẽ đẩy hệ thống vào các tình huống thực tế đầy rủi ro:

• Nước chảy ngược khi máy bơm dừng: Ngay khi ngắt nguồn điện, động năng của dòng lưu chất bị triệt tiêu, trọng lực và chênh lệch áp suất sẽ kéo toàn bộ cột chất lỏng dội ngược về phía buồng bơm với vận tốc cực lớn.

• Hệ thống rung mạnh: Dòng lưu chất chuyển động hỗn loạn do đảo chiều đột ngột tạo ra sự bất ổn định về mặt cơ học, làm toàn bộ giàn ống treo hoặc bệ đỡ bị rung lắc liên tục.

• Xuất hiện hiện tượng búa nước (Water Hammer): Khi dòng nước đang lao đi ngược hướng gặp phải cánh bơm hoặc van chặn đóng lại, động năng biến thành áp năng tăng vọt cục bộ, tạo ra làn sóng áp suất xung kích va đập mạnh vào thành ống.

Nếu không được xử lý ngay bằng giải pháp lắp đặt van chống chảy ngược, hệ thống sẽ phải gánh chịu những hậu quả vô cùng nặng nề về mặt chi phí:

• Hỏng máy bơm: Dòng nước dội ngược với áp lực lớn có thể làm quay ngược cánh bơm, gây gãy trục cơ, móp méo cánh quạt và cháy motor.

• Giảm tuổi thọ đường ống: Các mối nối mặt bích, co cút, hàn hóa chất chịu chấn động liên tục từ búa nước sẽ nhanh chóng bị mỏi vật liệu và suy giảm độ bền.

• Rò rỉ và thất thoát lưu chất: Áp suất đỉnh của búa nước xé rách gioăng làm kín, gây rò rỉ hóa chất, nước sạch hoặc khí nén ra môi trường bên ngoài, làm tăng chi phí vận hành.

Chính vì vậy, ứng dụng dòng van nước 1 chiều đĩa (hay tên gọi kỹ thuật là van 1 chiều wafer) cấu trúc mỏng là một giải pháp kỹ thuật tinh gọn, mang lại hiệu quả chống dòng chảy ngược vượt trội với chi phí đầu tư vô cùng hợp lý.

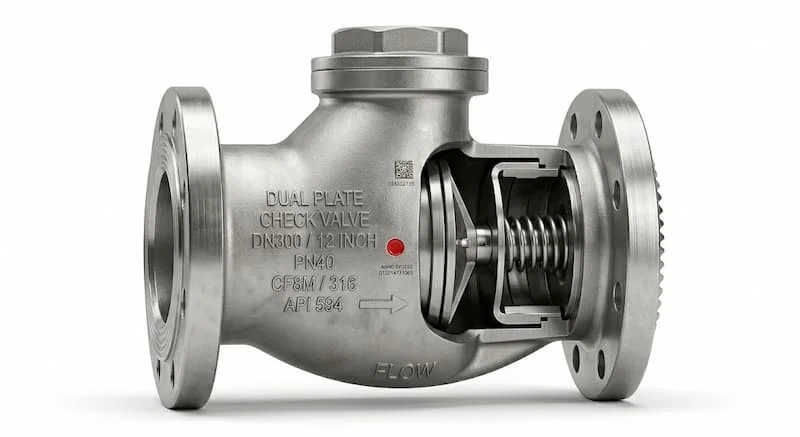

Van 1 chiều đĩa là gì?

Van 1 chiều đĩa là loại thiết bị cơ khí ngành nước được lắp đặt trên đường ống, có chức năng tự động mở ra để cho phép lưu chất đi qua theo một hướng duy nhất và tự động đóng chặt dưới tác dụng của đĩa van để ngăn chặn hoàn toàn dòng chảy theo hướng ngược lại.

Về mặt đặc điểm kết cấu cơ khí, dòng sản phẩm này sở hữu những điểm khác biệt hoàn toàn so với các dạng van một chiều truyền thống:

• Thiết kế mỏng, nhỏ gọn: Van có độ dày thân (Face-to-face) cực kỳ mỏng, giúp tiết kiệm không gian lắp đặt và giảm thiểu trọng lượng lên hệ thống giá đỡ.

• Kết nối dạng wafer: Van không có các tai bắt vít dài hay mặt bích đúc liền thân phức tạp mà được thiết kế theo dạng lò xo đĩa kẹp gọn gàng giữa hai mặt bích của đường ống, cố định thông qua hệ thống bulong định vị dài.

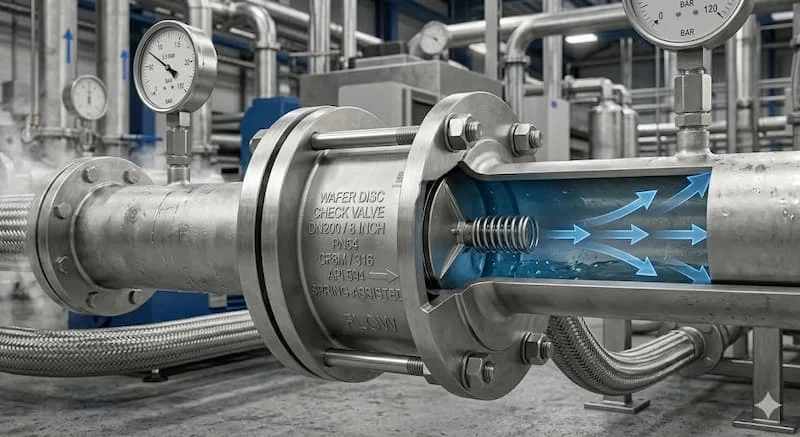

Nguyên lý hoạt động của van nước 1 chiều đĩa

Sự vận hành của cụm van 1 chiều đĩa dựa trên nguyên lý chênh lệch áp suất động thủy lực giữa cửa vào và cửa ra của thiết bị, kết hợp với cơ chế đàn hồi cơ học, hoàn toàn tự động mà không cần cấp nguồn điện hay khí nén điều khiển.

• Khi dòng chảy đi thuận: Khi máy bơm khởi động, áp lực của dòng lưu chất tác động trực tiếp lên bề mặt của đĩa van. Khi áp lực này lớn hơn lực nén kháng lại của lò xo định vị, đĩa van sẽ bị đẩy trượt dọc theo trục hướng tâm, mở ra khoảng trống để lưu chất đi qua thuận lợi.

• Khi dòng chảy đảo chiều: Tại thời điểm máy bơm ngừng chạy, áp suất đầu vào sụt giảm đột ngột, dòng lưu chất bắt đầu có xu hướng quay đầu. Ngay lập tức, lực đàn hồi của lò xo dội ngược kết hợp với áp suất của chính dòng chảy ngược sẽ ép chặt đĩa van về vị trí ghế van (seat) ban đầu.

Cơ chế đóng chủ động bằng lò xo giúp van phản hồi trong tích tắc, khóa chặt đường lùi của nước trước khi dòng ngược kịp tăng tốc. Đây chính là chìa khóa vàng giúp dòng van này có cơ chế giảm búa nước xuất sắc, triệt tiêu làn sóng xung kích một cách êm ái.

Các loại van nước 1 chiều đĩa phổ biến hiện nay

Tùy thuộc vào yêu cầu chịu nhiệt, chịu áp và bản chất hóa lý của lưu chất, thiết bị được phân tách thành các dòng sản phẩm đặc trưng:

Van nước 1 chiều đĩa wafer

Đây là dòng kết cấu mỏng điển hình nhất, toàn bộ thân van dạng một chiếc đĩa dày được kẹp chặt giữa hai mặt bích. Sản phẩm sở hữu ưu điểm tuyệt đối về mặt tiết kiệm không gian, giảm tải trọng cơ học và rút ngắn thời gian thi công lắp đặt tại những vị trí chật hẹp của hộp kỹ thuật hay phòng máy.

Van nước 1 chiều đĩa lò xo

Thiết kế tích hợp cụm lò xo xoắn đồng trục phía sau đĩa van. Cơ chế này ép buộc van phải đóng cực nhanh ngay khi lưu tốc dòng thuận bằng không, chặn đứng hiện tượng va đập thủy lực từ khi mới nhen nhóm. Dòng van này cực kỳ phù hợp để bảo vệ đầu ra của hệ thống máy bơm tăng áp cao tầng.

Van nước 1 chiều đĩa inox

Được chế tạo hoàn toàn từ inox SUS 304 hoặc SUS 316. Với đặc tính trơ về mặt hóa học, dòng van này có khả năng chống ăn mòn xuất sắc, hoạt động bền bỉ trong môi trường axit, kiềm, nước mặn và các dây chuyền sản xuất thực phẩm sạch, dược phẩm.

Van nước 1 chiều đĩa gang

Phần thân van được đúc từ gang cầu hoặc gang xám độ bền cao, đĩa van bằng inox để tối ưu hóa chi phí. Đây là dòng van công nghiệp kinh điển, xuất hiện trong hầu hết các mạng lưới cấp thoát nước đô thị, hệ thống phòng cháy chữa cháy nhờ ưu thế giá thành rẻ và chịu được đường kính ống lớn.

Thông số kỹ thuật cần biết khi chọn van nước 1 chiều đĩa

Việc lựa chọn sai thông số kỹ thuật không chỉ khiến hệ thống bị rò rỉ mà còn có nguy cơ phá hủy van do quá tải. Do đó, kỹ sư vận hành cần kiểm tra kỹ các chỉ số sau:

• Kích thước định danh (Nominal Diameter): Thường bắt đầu từ cỡ vừa đến lớn như DN50, DN65, DN80, DN100, DN125, DN150 cho đến DN300, DN400...

• Áp lực làm việc (Pressure Nominal): Định mức phổ biến là PN10, PN16, PN25 hoặc Class 150, Class 300. Khi áp lực hệ thống tăng cao, bạn bắt buộc phải sử dụng vật liệu inox hoặc thép đúc chịu áp chịu lực để chống lại ứng suất kéo, tránh nứt vỡ thân van.

• Vật liệu chế tạo: Thân gang (vị trí nước thông thường), thân đồng (hệ thống dân dụng nhỏ) hoặc thân inox (môi trường hóa chất, nhiệt độ lớn).

• Kiểu kết nối: Dạng wafer kẹp bích tiêu chuẩn JIS, ANSI, DIN, BS hoặc dạng lắp mặt bích hai đầu.

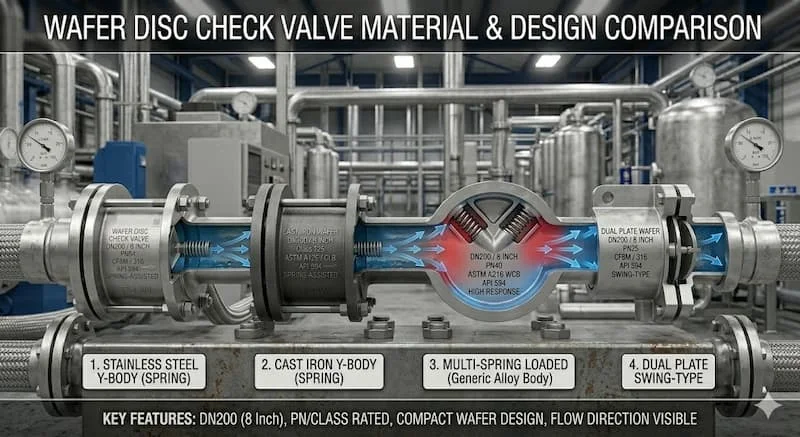

So sánh van nước 1 chiều đĩa với van lá lật và van lò xo

Để có quyết định đầu tư đúng đắn, hãy phân tích bảng so sánh kỹ thuật dưới đây:

Khi nào nên ưu tiên dùng van đĩa?

Các hệ thống bơm hiện đại, đặc biệt là hệ thống điều hòa thông gió HVAC, trạm bơm tăng áp tòa nhà cao tầng luôn ưu tiên dòng van đĩa wafer. Lý do là vì không gian đi ống trong các hộp kỹ thuật vô cùng chật hẹp, việc đưa một cụm van lá lật cồng kềnh vào là bất khả thi. Hơn nữa, van đĩa có tốc độ đóng đủ nhanh để bảo vệ hệ thống khỏi hiện tượng giật ống khi ngắt bơm đột ngột.

Vì sao van 1 chiều đĩa bị kẹt hoặc rò rỉ?

Dù có độ bền cao, thiết bị này vẫn có thể gặp trục trặc nếu môi trường vận hành không đạt chuẩn hoặc thi công sai quy trình:

• Cặn bẩn làm kẹt đĩa van: Rác thải, xỉ hàn, cát sỏi trong lòng ống kẹt vào khoảng trống giữa đĩa van và trục dẫn hướng, khiến đĩa van không thể thụt lùi để đóng khít vào gioăng, gây hiện tượng rò rỉ dòng chảy ngược.

• Lắp ngược chiều dòng chảy: Điều này khiến hệ thống bị khóa hoàn toàn, nước không thể lưu thông qua van.

• Lò xo xuống cấp (mỏi cơ học): Sau hàng triệu lần co giãn do chu kỳ đóng mở liên tục, lò xo bị mất độ đàn hồi, không thể đẩy đĩa van về vị trí khóa kịp thời, làm giảm tuổi thọ van và gây rò rỉ nhẹ.

• Gioăng cao mòn hoặc biến dạng: Đối với các hệ thống đường ống dẫn nhiệt, việc dùng sai chủng loại gioăng làm kín sẽ khiến cao su bị mủn, rách dưới tác động nhiệt, dẫn đến thất thoát lưu chất.

Van 1 chiều đĩa được dùng trong hệ thống nào?

Nhờ thiết kế thông minh và dải thông số rộng, thiết bị này phủ sóng trong hầu hết các hạ tầng kỹ thuật hiện đại:

• Hệ thống HVAC và Chiller: Điều hòa trung tâm, nơi không gian phòng máy luôn đòi hỏi sự tối giản diện tích và yêu cầu triệt tiêu tiếng ồn của búa nước cực kỳ khắt khe.

• Hệ thống đường ống hơi nóng: Tại các nhà máy may mạc, thực phẩm, van 1 chiều hơi nóng dạng đĩa inox chịu nhiệt được dùng để chặn dòng ngưng tụ dội ngược về lò hơi, tối ưu hóa hiệu suất nhiệt.

• Hệ thống khí nén và nhà máy công nghiệp: Chặn dòng khí áp lực cao quay ngược làm hỏng máy nén khí trung tâm.

Những sai lầm thường gặp khi dùng van nước 1 chiều đĩa

1. Chọn sai kích thước hình học: Đo đường kính ngoài của van không khớp với tiêu chuẩn mặt bích của đường ống dẫn đến không thể siết khít bulong.

2. Không kiểm tra áp lực danh định: Lắp van PN10 vào hệ thống có áp suất đỉnh lên tới 14 bar khiến lò xo bị ép gãy, đĩa van móp méo.

3. Dùng sai vật liệu cho môi trường: Sử dụng van đĩa thân gang cánh đồng cho đường ống dẫn van 1 chiều hơi nóng hoặc hóa chất, khiến các chi tiết đồng bị ăn mòn và biến dạng nhiệt cực nhanh.

Hướng dẫn lựa chọn và lắp đặt đúng kỹ thuật

Checklist chọn mua chuẩn xác:

• Xác định chất lưu: Nước sạch, nước thải, hóa chất hay hơi nóng để lựa chọn vật liệu thân van (Gang, Inox, Thép).

• Xác định kích cỡ: Đo chính xác kích thước đường ống theo tiêu chuẩn DN (DN50, DN80, DN100...) để chọn van tương thích.

• Xác định áp suất: Chọn định mức áp suất van (PN16, PN25) cao hơn ít nhất 20% so với áp suất hoạt động tối đa của bơm.

• Xác định kiểu liên kết: Chọn loại tiêu chuẩn mặt bích bọc ngoài trùng với tiêu chuẩn của van wafer (JIS 10K, BS 4504...).

Quy trình lắp đặt chuẩn 4 bước:

• Bước 1: Vệ sinh mặt bích. Lau sạch rỉ sét, bụi bẩn bám trên hai mặt bích của đường ống nối.

• Bước 2: Căn chỉnh hướng. Xác định chiều mũi tên đúc nổi trên thân van để đảm bảo trùng với chiều đi của lưu chất.

• Bước 3: Đặt van đồng tâm. Đặt van vào giữa hai mặt bích, chèn gioăng cao su làm kín vào hai mặt bên, luồn các bulong dài xung quanh để cố định vị trí tạm thời.

• Bước 4: Siết bulong đối xứng. Tiến hành siết các hạt đai ốc theo hình ngôi sao (siết đối xứng) một cách từ từ để lực ép phân bổ đều lên vòng đệm cao su, tránh hiện tượng vênh mặt bích gây rò rỉ nước sau khi vận hành.

Câu hỏi thường gặp (FAQ)

Van 1 chiều đĩa khác gì van 1 chiều lá lật?

Van nước 1 chiều đĩa có thiết kế mỏng hơn rất nhiều, đóng mở bằng đĩa trượt dọc tâm kết hợp lò xo nên có tốc độ đóng nhanh hơn, chống búa nước tốt hơn và lắp được cả phương đứng lẫn phương ngang. Ngược lại, van lá lật có thân dày, đóng mở bằng cánh lật quanh trục dựa vào trọng lực, lưu lượng qua van lớn hơn nhưng chỉ thích hợp lắp phương ngang và dễ gây tiếng ồn búa nước hơn.

Van wafer có lắp đứng được không?

Được. Nhờ có lò xo trợ lực luôn đẩy đĩa van về vị trí đóng, van một chiều đĩa wafer có thể lắp đặt linh hoạt theo cả phương thẳng đứng (dòng chảy hướng từ dưới lên) hoặc phương nằm ngang mà vẫn đảm bảo độ kín khít kỹ thuật tuyệt đối.

Khi nào cần sử dụng van nước 1 chiều đĩa bằng inox?

Bạn bắt buộc phải chọn vật liệu inox khi hệ thống vận hành lưu chất là hóa chất ăn mòn, thực phẩm, nước sạch y tế hoặc ứng dụng làm van 1 chiều hơi nóng trong hệ thống sấy, lò hơi nơi nhiệt độ làm việc thường xuyên vượt quá 120°C.

Có nên sử dụng van nước 1 chiều đĩa không?

Nhìn một cách tổng thể, van nước 1 chiều đĩa chính là lời giải hoàn hảo cho bài toán tối ưu hóa không gian phòng máy và nâng cao độ an toàn thủy lực cho các hệ thống đường ống hiện đại. Với ưu thế thiết kế wafer siêu mỏng gọn, tốc độ phản hồi khóa dòng chảy dội ngược cực nhanh cùng khả năng triệt tiêu xung lực búa nước mạnh mẽ, thiết bị này hoàn toàn xứng đáng xuất hiện trong mọi công trình của bạn. Điểm duy nhất bạn cần lưu ý là tính toán chính xác dải áp lực và bản chất nhiệt độ môi trường để chọn đúng vật liệu gang hay inox cho phù hợp.
