Giải Pháp Truyền Tải Áp Lực Công Nghiệp: Hướng Dẫn Kỹ Thuật Lựa Chọn Và Tối Ưu Ống Dẫn Khí Nén

Vì Sao Chất Lượng Ống Dẫn Khí Nén Ảnh Hưởng Đến Toàn Bộ Hệ Thống?

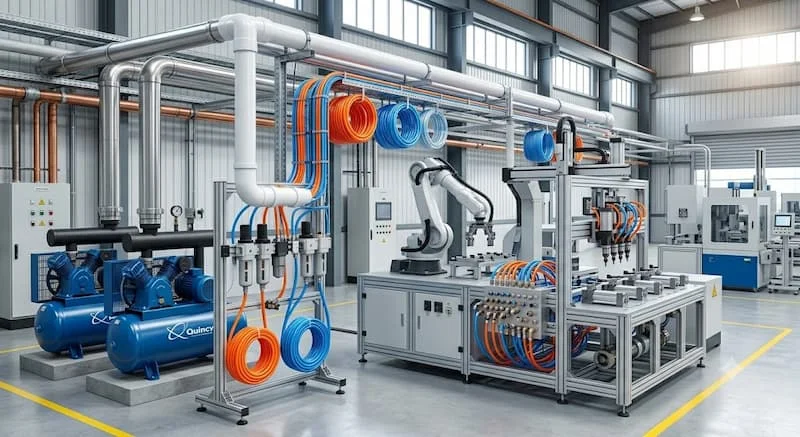

Trong các nhà máy cơ khí, dây chuyền lắp ráp tự động hay xưởng chế tạo, hệ thống khí nén được ví như "mạch máu" cung cấp năng lượng cho hàng loạt thiết bị đầu cuối hoạt động. Tuy nhiên, một thực tế đáng lo ngại là bộ phận truyền dẫn này thường ít được đầu tư đúng mức. Rất nhiều kỹ sư vận hành đã phải đối mặt với tình trạng hệ thống bị tụt áp liên tục, cơ cấu xylanh hay cánh tay robot hoạt động giật cục, thiếu lực dù máy nén khí tổng vẫn chạy hết công suất.

Nguyên nhân phần lớn xuất phát từ việc sử dụng các loại ống dẫn khí nén kém chất lượng hoặc sai quy cách. Những vết nứt nhỏ, rò rỉ khí ở các điểm kết nối không chỉ làm thất thoát tài nguyên mà còn trực tiếp gây lãng phí hàng chục triệu đồng tiền điện mỗi tháng do máy nén phải chạy bù tải liên tục. Nghiêm trọng hơn, hiện tượng nổ vỡ đường ống bất ngờ khi đang vận hành ở áp suất cao sẽ làm gián đoạn toàn bộ dây chuyền sản xuất, gây hư hỏng thiết bị và đe dọa an toàn lao động.

Ống dẫn khí nén (hay còn gọi là air hose) đóng vai trò quyết định đến hiệu suất động năng của cả nhà máy. Lựa chọn dòng ống phù hợp với áp suất, nhiệt độ và môi trường vận hành là bài toán kinh tế cốt lõi giúp tối ưu hóa chi phí. Bài viết chuyên sâu dưới đây sẽ cung cấp cho bạn góc nhìn kỹ thuật toàn diện, từ cấu tạo, phân loại đến checklist lựa chọn hệ thống đường ống tối ưu nhất.

Ống Dẫn Khí Nén Là Gì?

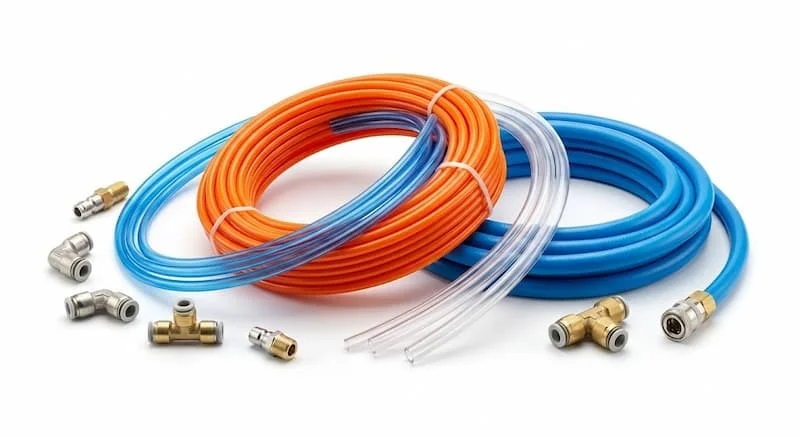

Ống dẫn khí nén là loại đường ống chuyên dụng dùng để truyền tải khí nén từ máy nén khí đến các thiết bị đầu cuối, đảm bảo lưu lượng và áp suất ổn định trong quá trình vận hành.

Trong sơ đồ cấu trúc của hệ thống khí động học, bộ phận này chịu trách nhiệm liên kết cơ học giữa nguồn cấp và nguồn tiêu thụ. Thiết bị không đơn thuần là vật chứa dòng khí dịch chuyển, mà còn phải bảo toàn năng lượng áp suất, giảm thiểu ma sát trong lòng ống. Nhờ khả năng linh hoạt và độ bền cơ lý, sản phẩm là mắt xích không thể thiếu trong các ứng dụng tự động hóa, điều khiển logic khí nén và các dụng cụ cầm tay công nghiệp.

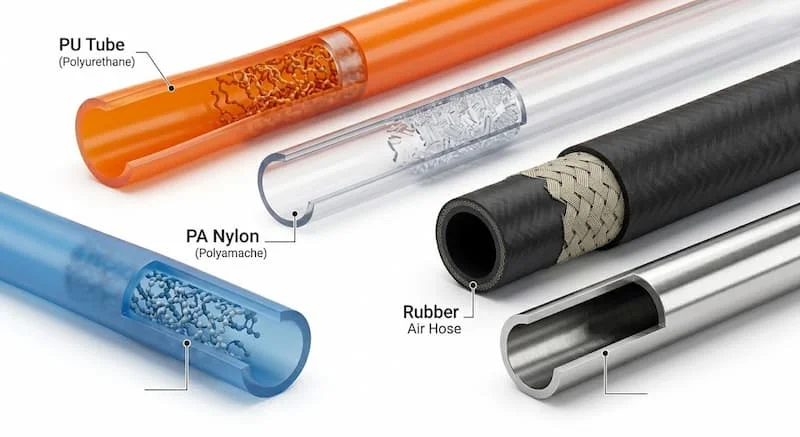

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ống Dẫn Khí Nén

Lớp vật liệu chính và đặc tính cơ lý

Tùy thuộc vào yêu cầu của vị trí lắp đặt, cấu trúc phân lớp của đường ống sẽ thay đổi dựa trên các nền tảng vật liệu cốt lõi sau:

• Nhựa Polyurethane (PU): Có độ đàn hồi co giãn cực tốt, bán kính uốn cong nhỏ, chuyên dùng cho các kết nối động, uốn gấp khúc nhiều lần.

• Nhựa Polyamide (PA / Nylon): Cấu trúc phân tử cứng vững, bề mặt nhẵn bóng, hệ số ma sát thấp, chịu được áp suất và nhiệt độ làm việc cao vượt trội.

• Nhựa Polyethylene (PE): Trọng lượng nhẹ, khả năng kháng hóa chất tốt và có giá thành tối ưu nhất trong các dòng ống nhựa.

• Cao su lưu hóa (Rubber): Thường gia cố thêm lớp bố vải hoặc sợi dệt cường lực, chịu được va đập, rung động mạnh và điều kiện thời tiết khắc nghiệt.

• Thép không gỉ (Inox): Dạng ống cứng hoặc ống mềm bện lưới inox, chịu được mức nhiệt độ cực đoan và áp suất phá hủy rất lớn.

Khả năng chịu tải và chống chịu môi trường

Cấu trúc vật liệu quyết định trực tiếp đến ba chỉ số an toàn của ống: khả năng chịu áp lực đỉnh (áp suất xung), khả năng chống mài mòn cơ học bề mặt khi ma sát với sàn nhà xưởng, và khả năng chống ăn mòn hóa chất (dầu máy nén khí lẫn trong dòng khí, tia UV ngoài trời hoặc hóa chất tẩy rửa bề mặt).

Nguyên lý truyền dẫn khí nén

Cơ chế hoạt động của đường ống tuân thủ nghiêm ngặt các định luật khí động học cơ bản:

• Giai đoạn tạo áp: Máy nén khí hoặc bình tích áp trung tâm sinh ra áp suất tĩnh năng cao.

• Giai đoạn chuyển động: Khí nén dịch chuyển tịnh tiến bên trong lòng ống dẫn khí nén. Lúc này, độ nhẵn của vách trong lòng ống sẽ quyết định mức độ tổn thất áp suất động do ma sát.

• Giai đoạn cấp năng lượng: Dòng khí đạt áp suất và lưu lượng thiết kế được phân phối chính xác đến xylanh, van điện từ hoặc công cụ cầm tay để sinh công cơ học.

Các Loại Ống Dẫn Khí Nén Phổ Biến Hiện Nay

Ống khí nén PU (Polyurethane)

• Đặc điểm: Độ dẻo dai như cao su nhưng có độ bền cơ học của nhựa phân tử lớn.

• Ưu điểm: Khả năng phục hồi định hình sau khi co giãn rất tốt; không bị nứt gãy khi uốn cong ngặt nghèo; dễ lắp đặt với các đầu nối nhanh (one-touch fittings).

• Nhược điểm: Mức độ chịu nhiệt giới hạn, dễ bị lão hóa thủy phân trong môi trường ẩm ướt, nóng bức kéo dài.

• Ứng dụng: Sử dụng phổ biến trong các cụm van điều khiển, cánh tay robot, các thiết bị cơ khí khí nén thông dụng trong nhà xưởng.

Ống khí nén PA (Nylon)

• Khả năng chịu áp cao: Khối cấu trúc phân tử của nylon cho phép ống chịu được áp suất làm việc liên tục lên đến 15 - 20 bar.

• Độ cứng: Ống có độ cứng bề mặt cao, giữ thẳng tuyến ống tốt khi đi dây trên máng cáp. Nhờ tính trơ hóa học, ống PA rất bền khi tiếp xúc với các loại dầu bôi trơn máy nén khí.

Ống khí nén PE (Polyethylene)

• Giá thành: Chi phí đầu tư vật tư rất thấp, trọng lượng nhẹ giúp giảm tải trọng treo.

• Ứng dụng: Thích hợp cho các hệ thống lọc nước, phân phối khí áp suất thấp, các ứng dụng không đòi hỏi độ linh hoạt co giãn quá cao.

Ống khí nén cao su (Rubber Air Hose)

• Độ linh hoạt & Chịu rung động: Thường cấu tạo 3 lớp với lõi sợi dệt chịu lực. Khả năng hấp thụ xung lực và rung động từ máy nén piston cực tốt, thích hợp làm đường ống dẫn chính ngoài công trường xây dựng, xưởng đóng tàu, garage ô tô.

Ống khí nén inox

• Khả năng chịu nhiệt & Chống ăn mòn: Chịu được dải nhiệt độ cực cao (lên tới hơn 200°C) và không bị gỉ sét. Đây là lựa chọn bắt buộc cho các vị trí trích khí ngay sau đầu nén (nơi nhiệt độ khí chưa qua bộ làm mát có thể đạt 90 - 110°C) hoặc trong môi trường lò hơi, hóa chất độc hại.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Ống Dẫn Khí Nén

Khi lựa chọn air hose, kỹ sư hệ thống bắt buộc phải kiểm tra và đối chiếu các thông số kỹ thuật cốt lõi sau để đảm bảo tính tương thích:

• Đường kính trong (ID - Inner Diameter): Thông số quyết định trực tiếp đến lưu lượng khí (m^3phút). ID quá nhỏ sẽ bóp nghẹt dòng khí, gây tổn thất sụt áp lớn.

• Đường kính ngoài (OD - Outer Diameter): Cần thiết để lựa chọn quy cách đầu nối nhanh. Ví dụ, ống PU 8x5mm nghĩa là OD 8mm, ID 5mm.

• Áp suất làm việc (Working Pressure): Áp suất vận hành an toàn liên tục của ống ở nhiệt độ tiêu chuẩn (thường tính ở 20°C).

• Áp suất phá hủy (Burst Pressure): Mức áp suất khiến ống bị nổ tung. Thông thường, để đảm bảo an toàn, áp suất phá hủy phải cao gấp 3 đến 4 lần áp suất làm việc (SF = 3:1 hoặc 4:1).

• Nhiệt độ làm việc (Operating Temperature): Dải nhiệt độ duy trì của môi trường và bản thân dòng khí. Cần lưu ý rằng áp suất chịu tải của ống nhựa sẽ giảm mạnh khi nhiệt độ tăng cao.

• Bán kính uốn tối thiểu (Min Bending Radius): Khoảng cách nhỏ nhất mà ống có thể uốn cong mà không bị gập gãy làm tắc nghẽn dòng khí.

• Màu sắc nhận diện: Xanh, trong suốt, đen, đỏ giúp phân loại các đường cấp khí, đường hồi hoặc các dải áp suất khác nhau trong hệ thống tổng thể để dễ dàng bảo trì.

So Sánh Các Loại Ống Dẫn Khí Nén

Tại Sao Hệ Thống Khí Nén Bị Tụt Áp?

Hiện tượng sụt giảm áp suất (Pressure Drop) từ nguồn cấp đến thiết bị tiêu thụ là nguyên nhân trực tiếp làm tăng chi phí vận hành. Dưới đây là phân tích nguyên nhân kỹ thuật:

• Đường kính trong của ống không phù hợp: Chọn kích thước ID quá nhỏ so với lưu lượng yêu cầu của thiết bị đầu cuối khiến vận tốc khí vượt ngưỡng cho phép, sinh ra lực ma sát động lớn làm sụt áp nặng.

• Chiều dài tuyến ống quá lớn: Quãng đường truyền dẫn quá dài mà không tăng kích thước đường ống tổng sẽ tích lũy tổn thất ma sát theo chiều dài.

• Rò rỉ tại các điểm kết nối: Sử dụng ống bị trầy xước OD hoặc cắt góc ống không vuông góc khi cắm vào đầu nối nhanh khiến gioăng cao su bên trong đầu nối không thể làm kín, gây rò rỉ khí âm thầm.

• Chọn sai vật liệu theo nhiệt độ: Nhiệt độ môi trường tăng cao làm ống nhựa mềm đi, phình giãn kích thước, gây tổn hao áp suất tĩnh của dòng khí.

• Bố trí đường ống không tối ưu: Đi dây ống gấp khúc quá nhiều, sử dụng quá nhiều co vuông 90 độ thay vì uốn cong tự nhiên làm cản trở dòng khí nén chuyển động tạo ra các vùng xoáy khí gây sụt áp.

Ống Dẫn Khí Nén Được Sử Dụng Trong Những Ngành Nào?

• Nhà máy chế tạo và lắp ráp cơ khí: Cấp năng lượng cho các loại súng siết bulông, máy mài khí nén, hệ thống đồ gá kẹp phôi.

• Dây chuyền tự động hóa & Robot công nghiệp: Ống PU xoắn hoặc ống PU dẻo được luồn trong các xích cáp (drag chain) để cấp khí liên tục cho các cụm xylanh, giác hút chân không chuyển động tịnh tiến dập liên tục.

• Ngành công nghiệp thực phẩm & Đồ uống: Bắt buộc sử dụng ống PA hoặc ống nhựa chuyên dụng đạt chứng nhận FDA, không sinh mùi, chịu được hóa chất tẩy rửa CIP để điều khiển các van hành trình chia liều lượng.

• Ngành dược phẩm & Thiết bị y tế: Ống dẫn chất liệu cao cấp chống bám dính, không chứa chất hóa dẻo độc hại, kết hợp bộ lọc khí vi sinh để cấp khí sạch cho các phòng đóng gói vô trùng.

• Nhà máy sản xuất linh kiện điện tử: Ống khí nén chống tĩnh điện (ESD) giúp triệt tiêu dòng điện tích sinh ra do ma sát của dòng khí, bảo vệ các chip bán dẫn không bị đánh thủng.

Những Sai Lầm Thường Gặp Khi Chọn Ống Dẫn Khí Nén

• Chọn sai kích thước hình học: Đo kích thước bằng mắt thường dẫn đến mua nhầm ống hệ Inch (ví dụ 1/4", 3/8") lắp vào đầu nối hệ Mét (6mm, 8mm, 10mm) gây hở khí nghiêm trọng hoặc không thể đút vừa.

• Không tính toán áp suất đỉnh (Surge Pressure): Hệ thống vận hành ở mức 8 bar nhưng chọn ống có áp suất làm việc vừa đúng 8 bar (ở 20°C). Khi nhà xưởng nóng lên tầm 40°C, độ bền của ống giảm xuống, xung áp lúc máy nén khởi động lại sẽ làm nổ tung ống ngay lập tức.

• Bỏ qua yếu tố nhiệt độ môi trường: Lắp đặt ống nhựa PU thông thường đi qua khu vực lò sấy hoặc chạy dọc mái tôn nhà xưởng khiến nhựa bị biến tính, giòn rộp và nứt vỡ chỉ sau vài tuần sử dụng.

• Sử dụng ống dân dụng cho môi trường công nghiệp: Dùng các loại ống nhựa dẻo giá rẻ không rõ nguồn gốc để cấp khí cho máy móc công nghiệp. Các dòng ống này không chịu được dầu máy nén khí, dẫn đến tình trạng lòng ống bị mục rữa, bong tróc các mảng bám làm nghẹt các van điện từ đắt tiền phía sau.

Checklist Chọn Ống Dẫn Khí Nén Phù Hợp

1: Xác định áp suất làm việc tối đa của hệ thống

• Chọn ống có thông số áp suất làm việc cao hơn ít nhất 30% so với áp suất thực tế của máy nén khí.

2: Tính toán lưu lượng khí tiêu thụ cần thiết

• Đối chiếu tài liệu kỹ thuật của thiết bị đầu cuối để chọn đường kính trong (ID) phù hợp, đảm bảo vận tốc khí nén trong ống không vượt quá 10 đến15  m/s đối với đường ống nhánh.

3: Đánh giá môi trường vận hành thực tế

• Xác định xem ống có tiếp xúc với tia UV ngoài trời, bụi hàn, tia lửa điện, hay hóa chất ăn mòn hay không để chọn vật liệu chống chịu tương ứng (Ví dụ: Ống PU chống tia lửa hàn cho xưởng hàn cơ khí).

4: Lựa chọn vật liệu phù hợp với cơ cấu truyền động

• Cơ cấu chuyển động liên tục -> Chọn ống nhựa PU dẻo. Tuyến ống cố định, áp suất cao -> Chọn ống nhựa PA cứng vững.

5: Lựa chọn kích thước tiêu chuẩn và đồng bộ đầu nối

• Xác định hệ kích thước (Hệ mét hay hệ inch) để lựa chọn loại air hose đồng bộ tuyệt đối với các đầu cắm, khớp nối nhanh hiện có.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Quy trình lắp đặt chuẩn kỹ thuật

1. Bước 1: Đo đạc và tính toán chiều dài tuyến ống thực tế. Luôn để dư ra khoảng 5 - 10% chiều dài để ống có độ võng tự nhiên, tránh trạng thái ống bị căng quá mức khi chịu áp lực cao.

2. Bước 2: Sử dụng kìm cắt ống chuyên dụng (Tube Cutter) để cắt ống. Vết cắt bắt buộc phải vuông góc 90 độ so với thân ống, bề mặt cắt nhẵn mịn, không có ba via. Việc cắt xéo là nguyên nhân hàng đầu gây hư hỏng gioăng đầu nối và rò rỉ khí.

3. Bước 3: Lau sạch bụi bẩn ở đầu ống, ấn thẳng và chắc chắn đầu ống vào sâu trong đầu nối nhanh cho đến khi vượt qua khớp gài cơ học bên trong.

4. Bước 4: Dùng tay kéo nhẹ ống ra phía ngoài để kiểm tra xem ngàm giữ của đầu nối đã khóa chặt ống chưa.

5. Bước 5: Mở nguồn khí từ từ để nâng áp suất hệ thống lên mức làm việc. Dùng nước xà phòng loãng hoặc thiết bị dò siêu âm để kiểm tra kỹ các mối nối xem có hiện tượng sủi bọt khí rò rỉ hay không.

Hướng dẫn công tác bảo trì định kỳ

• Định kỳ 3 tháng một lần, tiến hành kiểm tra dọc theo tuyến đi dây để phát hiện các đoạn ống có hiện tượng đổi màu, rạn nứt bề mặt hoặc bị phồng rộp do lão hóa nhiệt để lập kế hoạch thay thế chủ động.

• Vệ sinh sạch sẽ bề mặt ngoài của đường ống, không để dầu mỡ công nghiệp hoặc hóa chất bám dính lâu ngày làm suy giảm đặc tính cơ lý của chất liệu nhựa.

• Kiểm tra các vị trí ống đi qua các góc sắc cạnh của khung máy cơ khí. Sử dụng các tấm bọc bảo vệ (Sleeve) hoặc ống lót lò xo tại các điểm tiếp xúc này để tránh hiện tượng rung lắc chà xát làm mòn thủng thành ống.

Câu Hỏi Thường Gặp Về Ống Dẫn Khí Nén

Sự khác biệt cốt lõi giữa ống nhựa PU và ống nhựa PA là gì?

Điểm khác biệt lớn nhất nằm ở độ cứng và khả năng chịu lực. Ống PU có đặc tính mềm dẻo, co giãn cao, bán kính uốn cong rất nhỏ nên cực kỳ linh hoạt cho các vị trí chuyển động sinh công liên tục. Ngược lại, ống PA (Nylon) có độ cứng bề mặt lớn hơn nhiều, chịu được áp suất cao hơn (lên tới hơn 20 bar) và chịu nhiệt tốt hơn, thích hợp làm các đường dẫn khí cố định, yêu cầu độ thẳng đứng và tính ổn định cơ học cao.

Làm sao để biết áp suất chịu tải thực tế của ống dẫn khí nén nhựa khi nhiệt độ tăng cao?

Các nhà sản xuất luôn công bố hệ số suy giảm áp suất theo nhiệt độ (Temperature Derating Factor). Khi nhiệt độ môi trường tăng từ 20°C lên 60°C, khả năng chịu áp của ống nhựa PU có thể giảm đi một nửa (50%). Do đó, nếu hệ thống của bạn vận hành trong môi trường nhiệt độ cao, bạn phải lựa chọn dòng ống có áp suất danh định ban đầu lớn hẳn hoặc chuyển sang sử dụng chất liệu ống PA, ống cao su, ống inox để đảm bảo biên độ an toàn kỹ thuật.

Tôi nên chọn đường kính ống khí nén như thế nào để thiết bị không bị yếu lực?

Bạn cần dựa vào hai thông số: lưu lượng khí tiêu thụ tối đa của thiết bị (L/phút) và chiều dài đoạn ống dự định lắp đặt. Tuyến ống càng dài thì tổn thất ma sát càng lớn. Một nguyên tắc vàng trong thiết kế HVAC và khí nén là nếu chiều dài đường ống tăng gấp đôi, bạn nên cân nhắc tăng đường kính trong (ID) lên một cấp tiêu chuẩn để đảm bảo áp suất động tại đầu cuối không bị sụt giảm quá 0.1 bar.

Tuổi thọ trung bình của một tuyến ống dẫn khí nén công nghiệp là bao lâu?

Trong điều kiện môi trường nhà xưởng tiêu chuẩn, sạch sẽ và vận hành đúng áp suất thiết kế, các dòng ống chất lượng cao làm bằng nhựa PU hay PA có tuổi thọ vận hành ổn định từ 3 đến 5 năm. Tuy nhiên, ở những môi trường khắc nghiệt như xưởng đúc, xưởng hàn, công trường xây dựng chịu va đập liên tục và tia cực tím, tuổi thọ của ống có thể giảm xuống còn 6 đến 12 tháng, đòi hỏi công tác kiểm tra và thay mới định kỳ.

Có thể sử dụng ống khí nén nhựa PU thông thường ngoài trời được không?

Không nên. Ánh nắng mặt trời chứa lượng lớn tia UV sẽ bẻ gãy các liên kết polyme của nhựa PU tiêu chuẩn, gây ra hiện tượng lão hóa quang học làm ống bị giòn, rạn nứt chân chim và nổ vỡ chỉ sau vài tháng phơi nắng. Nếu bắt buộc phải đi dây ngoài trời, bạn phải lựa chọn dòng ống nhựa PU màu đen có bổ sung chất phụ gia kháng tia UV (UV-resistant), hoặc sử dụng ống cao su lưu hóa, ống inox bện thép để đảm bảo độ bền thời tiết.

Lựa Chọn Đúng Ống Dẫn Khí Nén Giúp Hệ Thống Hoạt Động Hiệu Quả

Tóm lại, việc thấu hiểu bản chất vật liệu polyme hay cao su gân thép, nắm vững các thông số kỹ thuật tối hạn như đường kính ID/OD, nhiệt độ làm việc, áp suất phá hủy và thiết lập một quy trình bảo trì, hiệu chuẩn hệ thống kết nối chuẩn chỉnh là chìa khóa để vận hành một hệ thống khí động học công nghiệp thành công. Đầu tư đồng bộ ống dẫn khí nén chất lượng cao và phù hợp với đặc thù công nghệ không chỉ là giải pháp kỹ thuật tối ưu giúp giảm tổn thất áp suất động, bảo vệ độ bền cho các thiết bị xylanh, van điện từ đắt tiền, mà còn là bài toán kinh tế giúp tối ưu hóa chi phí điện năng, loại bỏ hoàn toàn các rủi ro dừng máy vô lý cho doanh nghiệp.
