Giải Pháp Tối Ưu Cho Đường Ống Lớn: Hướng Dẫn Kỹ Thuật Chi Tiết Về Van Gang D100

Van Gang D100 Có Vai Trò Gì Trong Hệ Thống Đường Ống?

Tại các nhà máy công nghiệp, khu dân cư hay các trạm bơm, việc kiểm soát và phân phối một khối lượng nước khổng lồ luôn là bài toán đau đầu của các kỹ sư vận hành. Khi hệ thống cần xử lý lưu lượng dòng chảy lớn với áp lực cao, một thiết bị đóng mở thông thường hoặc có kích thước quá nhỏ sẽ hoàn toàn bị quá tải. Hiện tượng sụt áp, rò rỉ rạn nứt lòng ống, hay thậm chí là búa nước phá hủy cánh bơm là những rủi ro hiện hữu nếu bạn lựa chọn sai quy cách thiết bị.

Để đảm bảo dòng lưu chất lưu thông ổn định, kích thước đường ống phi 114mm (tương đương kích cỡ danh nghĩa 100mm) được xem là "tiêu chuẩn vàng" trong thiết kế hạ tầng kỹ thuật. Đây là lý do vì sao dòng van gang d100 trở thành một trong những dòng van được tìm kiếm và sử dụng phổ biến nhất hiện nay.

Được đúc kết từ vật liệu gang chịu lực cốt thép kết hợp lớp phủ bảo vệ cao cấp, thiết bị này đóng vai trò quyết định cấu trúc an toàn của toàn bộ mạng lưới phân phối. Việc ứng dụng dòng van gang cấp nước này không chỉ giúp kiểm soát rủi ro vận hành mà còn tối ưu hóa chi phí đầu tư. Bài viết dưới đây sẽ phân tích chuyên sâu dưới góc nhìn chuyên gia giúp bạn có lựa chọn chuẩn xác nhất cho hệ thống của mình.

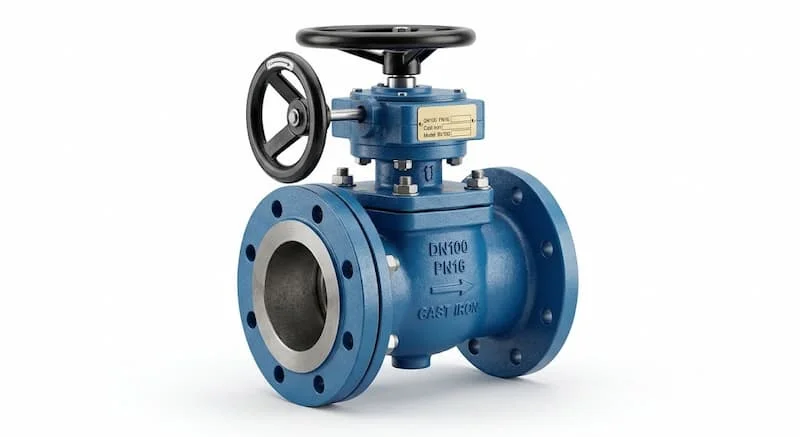

Van Gang D100 Là Gì?

Van gang D100 là thiết bị điều khiển dòng chảy có thân chế tạo từ gang, sử dụng cho đường ống DN100 nhằm đóng, mở hoặc kiểm soát lưu lượng nước, nước thải và nhiều loại lưu chất công nghiệp khác.

Thuật ngữ "D100" hay "DN100" dùng để chỉ đường kính danh nghĩa bên trong lòng van, tương đương với kích thước khoảng 100mm. Trên thực tế thiết kế, dòng van này sẽ kết nối trực tiếp với các đường ống có đường kính ngoài tiêu chuẩn là 114mm. Chức năng cốt lõi của van là cô lập vùng sự cố khi cần sửa chữa (đóng hoàn toàn), cho phép lưu thông dòng chảy công suất cao (mở hoàn toàn) hoặc cắt giảm áp lực quá tải theo yêu cầu kỹ thuật của hệ thống.

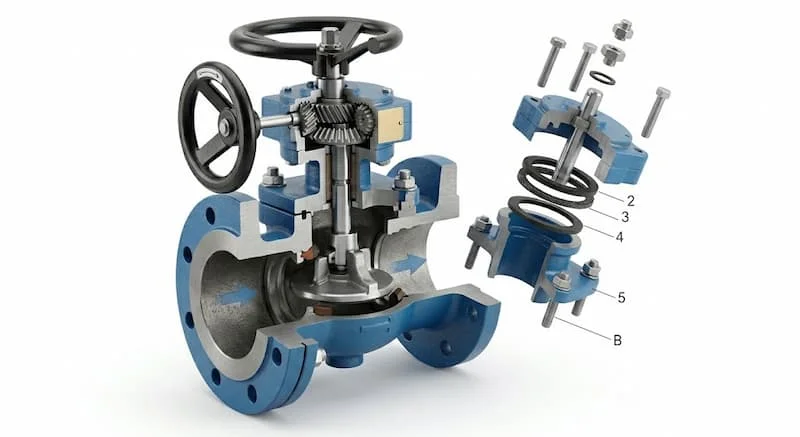

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Gang D100

Thân van

Thân van là bộ phận chịu lực chính và định hình kết cấu lắp bích, thường được đúc bằng 3 chủng loại gang:

• Gang cầu (Ductile Iron): Độ bền kéo chịu va đập cực cao, độ dẻo tốt nhờ cấu trúc than chì dạng cầu, là vật liệu phổ biến nhất cho van áp lực cao.

• Gang xám (Gray Iron): Giá thành rẻ, chịu lực nén tốt nhưng giòn, dễ nứt nếu bị va đập búa nước mạnh.

• Gang dẻo (Malleable Iron): Có tính dẻo cao nhưng dải kích thước lớn như DN100 ít khi ứng dụng loại gang này.

Đĩa van (Cánh van)

Bộ phận trực tiếp chặn hoặc mở dòng lưu chất, được tối ưu hóa theo các công nghệ bảo vệ bề mặt:

• Gang bọc cao su EPDM: Đĩa gang được đúc bọc một lớp cao su mềm dày, giúp tạo độ kín khít tuyệt đối khi đóng van mà không gây mài mòn thân van.

• Inox (Thép không gỉ): Chịu mài mòn, chống ăn mòn hóa chất và chịu được nhiệt độ cao rất tốt.

• Gang phủ sơn epoxy: Tăng cường độ mịn bề mặt, giảm ma sát dòng chảy và hạn chế bám cặn.

Trục van

Trục van truyền mô-men xoắn xoay từ bộ phận điều khiển xuống đĩa van. Do tiếp xúc trực tiếp với lưu chất và chịu lực xoắn lớn, bộ phận này bắt buộc phải làm bằng inox chất lượng cao:

• Inox 304: Đáp ứng tốt môi trường nước sạch, nước thải đã qua xử lý sơ bộ.

• Inox 316: Dành riêng cho môi trường nước nhiễm mặn hoặc lưu chất có độ ăn mòn cao.

Gioăng làm kín

Bộ phận quyết định độ kín của van, tránh hiện tượng rò rỉ lưu chất ra ngoài ty van:

• EPDM: Chịu nhiệt tốt lên đến 120°C, an toàn cao cho hệ thống nước sạch sinh hoạt.

• NBR: Chống thấm dầu tốt, độ đàn hồi cao nhưng nhiệt độ làm việc giới hạn dưới 80°C.

Nguyên lý hoạt động

Cơ chế vận hành của van nước gang D100 phụ thuộc vào từng kết cấu cơ khí cụ thể:

• Mở hoàn toàn: Khi vận hành tay quay hoặc tay gạt, đĩa van chuyển động ra khỏi lòng ống (hoặc xoay góc 90° song song với dòng chảy), giải phóng toàn bộ thiết diện giúp lưu chất đi qua với tổn thất áp suất thấp nhất.

• Đóng hoàn toàn: Đĩa van được hạ xuống hoặc xoay góc vuông chặn ngang lòng ống, ép chặt vào phần gioăng bọc cao su giúp chặn đứng dòng chảy.

• Điều tiết lưu lượng: Đĩa van được cố định ở các góc mở trung gian để tăng/giảm thiết diện dòng chảy theo nhu cầu (chỉ ứng dụng hiệu quả trên dòng van cầu hoặc van bướm).

Các Loại Van nước Gang D100 Phổ Biến Trên Thị Trường

Van cổng gang D100 (Van cửa)

• Đặc điểm: Đĩa van chuyển động lên xuống thẳng đứng giống như một cánh cửa sập.

• Ưu điểm: Khi mở hoàn toàn, cánh van rút hết lên trên giúp dòng chảy thẳng 100%, không gây sụt áp lực ống.

• Nhược điểm: Thời gian đóng mở chậm do hành trình trục dài; không dùng cho mục đích điều tiết vì dòng lưu chất siết mạnh sẽ gây mài mòn, cong vênh đĩa van.

• Ứng dụng: Trục cấp nước chính, hệ thống phòng cháy chữa cháy (PCCC).

Van bướm gang D100

• Đặc điểm: Đĩa van là một tấm kim loại dạng đĩa tròn xoay quanh trục tâm cố định bên trong lòng van.

• Ưu điểm: Kích thước siêu nhỏ gọn, trọng lượng nhẹ, đóng mở cực nhanh chỉ bằng góc xoay 90 độ và chi phí rẻ hơn van cổng rất nhiều.

• Nhược điểm: Tổn thất áp suất cao hơn vì ngay cả khi mở hoàn toàn, đĩa van vẫn nằm chắn giữa dòng chảy, dễ gây hiện tượng bám rác sỏi cặn.

Van một chiều gang D100

• Chức năng: Tự động mở khi có áp lực dòng chảy đúng hướng và lập tức đóng sập lại bằng lá lật hoặc lò xo khi dòng chảy ngưng tụ hoặc đảo chiều.

• Ứng dụng: Lắp đặt trực tiếp tại đầu ra của các trạm bơm nước công nghiệp nhằm chống hiện tượng giật búa nước phá hủy buồng máy bơm.

Van cầu gang D100

• Đặc điểm: Dòng lưu chất đi vào van sẽ bị bẻ hướng dạng chữ S để đi qua vách ngăn lòng van.

• Ưu điểm: Khả năng điều tiết, cắt giảm áp suất và lưu lượng cực kỳ chính xác mà không lo đĩa van bị hư hại.

• Ứng dụng: Hệ thống đường ống dẫn hơi nóng, lò hơi công nghiệp hoặc đường ống cấp nước áp lực cao.

Thông Số Kỹ Thuật Quan Trọng Của Van nước Gang D100

Việc đọc hiểu chính xác các thông số kỹ thuật đúc nổi trên thân van là điều kiện tiên quyết giúp đảm bảo an toàn thiết kế:

• Kích thước định danh: Đúc nổi ký hiệu DN100 hoặc D100, phù hợp kết nối tiêu chuẩn cho đường ống phi 114mm.

• Áp suất định danh (Pressure Nominal):

  • PN10 (10 bar): Dành cho hệ thống tự chảy, thoát nước áp lực thấp.

  • PN16 (16 bar): Tiêu chuẩn phổ biến nhất, ứng dụng cho trục đứng nhà cao tầng và trạm bơm tăng áp.

  • PN25 (25 bar): Dòng đặc chủng chịu áp cực cao cho thủy điện hoặc khu công nghiệp nặng.

• Nhiệt độ làm việc: Dải nhiệt độ thông dụng từ 0–80°C (với đĩa bọc cao su NBR) hoặc đạt mức 0–120°C nếu cấu tạo sử dụng gioăng EPDM và sơn phủ epoxy cao cấp.

• Kiểu kết nối và Tiêu chuẩn mặt bích: Do kích thước D100 có trọng lượng lớn, van bắt buộc phải kết nối theo kiểu bắt mặt bích hai đầu. Tiêu chuẩn lỗ bulông trên mặt bích phải tương thích tuyệt đối giữa van và ống theo các chuẩn quốc tế:

  • Mặt bích JIS (JIS 10K, JIS 20K): Tiêu chuẩn Nhật Bản.

  • Mặt bích BS (BS4504 PN16): Tiêu chuẩn Anh Quốc.

  • Mặt bích DIN: Tiêu chuẩn Đức.

So Sánh Van nước Gang D100 Với Các Loại Van Khác

Tại sao van gang D100 lại được sử dụng rộng rãi nhất? Đối với kích thước lớn như đường ống 114mm, việc sử dụng van inox sẽ đẩy chi phí vật tư lên gấp 4–5 lần, gây lãng phí kinh tế không cần thiết cho các môi trường lưu chất thông thường. Van gang D100 mang lại điểm cân bằng hoàn hảo: chi phí đầu tư hợp lý, chịu áp lực va đập cơ học rất tốt, đa dạng kiểu loại và cực kỳ dễ tìm kiếm linh kiện bảo trì, đáp ứng toàn diện hạ tầng kỹ thuật ngành nước hiện nay.

Các Yếu Tố Ảnh Hưởng Đến Độ Bền Của Van Gang D100

Hiệu suất và tuổi thọ vận hành thực tế của một chiếc van gang phụ thuộc trực tiếp vào các yếu tố kỹ thuật bản chất sau:

• Chất lượng vật liệu gang thô: Sự chênh lệch hàm lượng carbon giữa gang cầu đạt chuẩn và gang tạp chất giá rẻ sẽ quyết định van có bị nứt toác khi xuất hiện sốc áp thủy lực đột ngột hay không.

• Chất lượng lớp sơn phủ Epoxy: Lớp sơn bảo vệ mặt trong và mặt ngoài của thân van đóng vai trò như một lớp áo giáp cách ly. Nếu sơn mỏng, bong tróc, môi trường ẩm ướt sẽ nhanh chóng oxy hóa bề mặt gang gây rỉ sét, kẹt đĩa van.

• Tần suất đóng mở và áp suất vận hành: Van chạy liên tục trong tình trạng áp lực đỉnh vượt ngưỡng cho phép sẽ đẩy nhanh quá trình mỏi vật liệu, gây biến dạng trục van và làm rách gioăng cao su làm kín.

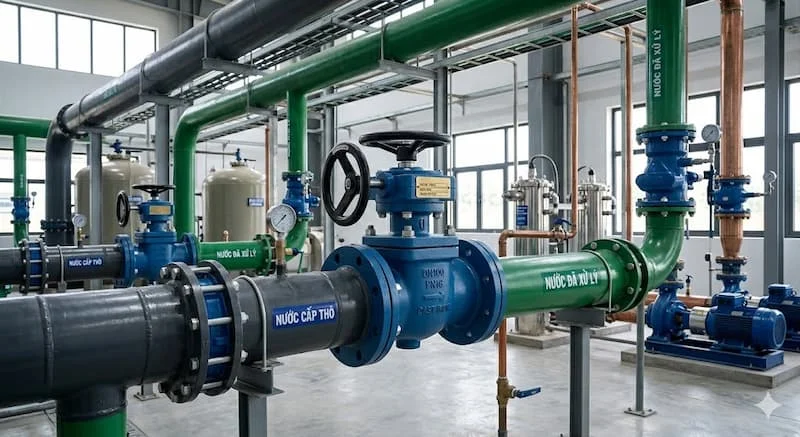

Van nước Gang D100 Được Sử Dụng Trong Những Hệ Thống Nào?

• Hệ thống cấp nước sạch đô thị: Nằm trên các trục ống phân phối nước chính của nhà máy nước sạch dẫn về các khu dân cư.

• Hệ thống thoát nước và xử lý nước thải: Sử dụng dòng van bướm hoặc van cổng ty nổi tại các bể lắng, bể điều hòa của nhà máy xử lý nước thải công nghiệp.

• Hệ thống PCCC: Lắp đặt đồng bộ trong các phòng bơm cứu hỏa của tòa nhà cao tầng, nhà xưởng sản xuất đảm bảo lưu lượng nước dập lửa lớn.

• Trạm bơm công nghiệp: Lắp đặt đầu hút và đầu đẩy của hệ thống bơm ly tâm công suất lớn phục vụ tưới tiêu thủy lợi hoặc giải nhiệt tuần hoàn.

Những Sai Lầm Thường Gặp Khi Chọn Van nước Gang D100

• Chọn sai tiêu chuẩn mặt bích: Đây là lỗi phổ biến nhất của thợ kỹ thuật non kinh nghiệm. Ví dụ, đường ống đang hàn mặt bích chuẩn JIS 10K nhưng lại đặt mua van gang sản xuất theo tiêu chuẩn BS 4504. Hậu quả là các tâm lỗ bulông không trùng khớp nhau, hoàn toàn không thể xỏ bulông để kết nối ép bích, buộc phải cắt bỏ mối hàn làm lại gây lãng phí thời gian và tiền bạc.

• Chọn sai thông số áp suất hoạt động: Đưa van định mức PN10 vào vị trí kiểm soát đầu đẩy của bơm cao áp có áp lực xung kích lên đến 14-15 bar khiến van bị phá hủy đĩa, rách gioăng ngay trong tuần đầu chạy thử.

• Không kiểm tra tính chất hóa học của lưu chất: Sử dụng van gang xám thông thường cho nguồn nước thải chưa qua xử lý có nồng độ axit nhẹ hoặc nước nhiễm mặn, khiến thân van bị ăn mòn rỗ bề mặt nhanh chóng, gây rò rỉ hóa chất ra môi trường.

• Sai lệch chức năng van: Lắp đặt van cổng (van cửa) vào vị trí đòi hỏi phải thường xuyên tiết lưu dòng chảy, khiến cánh van bị dòng nước áp lực lớn mài mòn vẹt đầu góc đóng, dẫn đến van bị hở dòng khi cần đóng khít hoàn toàn.

Checklist Chọn Van nước Gang D100 Phù Hợp

1: Xác định chính xác loại lưu chất

• Nước sạch sinh hoạt -> Chọn van gang bọc cao su đạt chuẩn an toàn vệ sinh.

• Nước thải thô, có hóa chất nhẹ -> Ưu tiên chọn van bướm đĩa inox chống ăn mòn.

 2: Xác định chức năng vận hành trên đường ống

• Chỉ đóng hoặc mở hoàn toàn -> Chọn van cổng hoặc van bướm.

• Cần tiết lưu, điều chỉnh lưu lượng -> Bắt buộc chọn van cầu.

• Chống dòng chảy ngược bảo vệ bơm -> Chọn van một chiều lá lật hoặc lò xo.

3: Xác định chính xác thông số áp suất hệ thống

• Kiểm tra áp lực làm việc của bơm để lựa chọn định mức PN10, PN16 hay PN25 cho phù hợp.

4: Đối chiếu tiêu chuẩn mặt bích của đường ống hiện tại

• Xác định rõ hệ thống đang dùng chuẩn bích nào: JIS, BS hay DIN để đặt mua van có tiêu chuẩn lỗ bulông đồng bộ hoàn toàn.

5: Lựa chọn thương hiệu uy tín

• Chọn mua sản phẩm có đầy đủ chứng chỉ chất lượng CO, CQ từ các đại lý ủy quyền chính hãng [chèn link: danh mục các loại van gang d100 chất lượng] để hưởng chính sách bảo hành dài hạn.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Các bước lắp đặt chuẩn kỹ thuật

1. Bước 1: Lau sạch bụi bẩn, rỉ sỏi bám trên bề mặt mặt bích của đường ống và hai mặt bích của van gang.

2. Bước 2: Đặt gioăng làm kín (đệm bích cao su EPDM hoặc NBR) vào chính giữa tâm của hai mặt bích để đảm bảo độ kín khít, chống rò rỉ nước.

3. Bước 3: Căn chỉnh cẩn thận sao cho van nằm đồng tâm tuyệt đối với đường ống dẫn, tránh hiện tượng lệch tâm gây ứng suất bẻ gãy cổ bích khi siết bulông.

4. Bước 4: Xỏ toàn bộ bulông qua các lỗ bích. Tiến hành siết đai ốc theo nguyên tắc đối xứng hình chữ X để lực ép bích được phân bổ đều, không siết chặt một góc trước.

5. Bước 5: Thực hiện quay thử vô lăng tay gạt kiểm tra hành trình đóng mở xem đĩa van có bị vướng kẹt lòng ống không trước khi xả lưu chất vào.

Hướng dẫn quy trình bảo trì định kỳ

• Lên lịch kiểm tra kỹ thuật định kỳ tối thiểu 6 tháng một lần.

• Kiểm tra toàn bộ bề mặt sơn phủ epoxy bên ngoài, tiến hành dặm lại sơn nếu thấy có dấu hiệu trầy xước rỉ sét do va đập thời tiết.

• Kiểm tra độ kín của các mối nối bích và cổ ty van, nếu có hiện tượng rò rỉ nước cần siết thêm đai ốc hoặc thay thế gioăng đệm mới.

• Tra thêm mỡ bò bôi trơn vào cơ cấu hộp số truyền động, trục vít nâng hạ của van cổng ty nổi giúp thao tác vận hành tay quay nhẹ nhàng, không bị bó cứng cơ khí.

Câu Hỏi Thường Gặp Về Van Gang D100

Van gang D100 tương đương với ký hiệu DN bao nhiêu?

Kích thước van gang D100 tương đương chính xác với ký hiệu kích thước danh nghĩa DN100 (tiêu chuẩn quốc tế). Dòng van này được thiết kế chuyên dụng để kết nối lắp bích với các hệ thống đường ống dẫn có đường kính ngoài tiêu chuẩn là 114mm.

Van gang D100 chịu được áp suất làm việc tối đa là bao nhiêu?

Áp suất chịu đựng tối đa của van phụ thuộc hoàn toàn vào thông số PN đúc nổi trên thân van. Thông thường, dòng van gang DN100 tiêu chuẩn phổ biến trên thị trường sẽ chịu được áp lực PN16 (tương đương 16 bar hay 16 kg/cm²). Đối với các hệ thống đặc thù áp lực cao, bạn có thể đặt hàng dòng van gang cầu chịu áp lực lên tới PN25 (25 bar).

Khi nào nên chọn van bướm và khi nào nên chọn van cổng D100?

Bạn nên chọn van bướm D100 khi không gian lắp đặt chật hẹp, cần đóng mở nhanh và ngân sách đầu tư hạn chế. Ngược lại, hãy chọn van cổng D100 khi hệ thống yêu cầu dòng chảy thông suốt hoàn toàn 100% không bị giảm áp lực lòng ống và vị trí đó rất ít khi phải đóng mở (chỉ đóng khi cần cô lập sửa chữa hệ thống).

Van gang D100 có thể dùng trực tiếp cho môi trường nước thải được không?

Hoàn toàn được, nhưng cần phân loại môi trường nước thải. Nếu là nước thải sinh hoạt dân dụng thông thường hoặc nước thải công nghiệp đã qua xử lý trung hòa hóa chất, van gang bọc cao su hoàn toàn đáp ứng tốt. Tuy nhiên, nếu là nước thải thô chưa xử lý có nồng độ axit, kiềm cao hoặc nhiều hóa chất ăn mòn, bạn bắt buộc phải chuyển sang sử dụng dòng van thân inox hoặc van gang có đĩa làm bằng vật liệu inox 314/316 để tránh bị ăn mòn phá hủy lòng van.

Tần suất bao lâu thì cần thực hiện bảo trì van một lần?

Để đảm bảo tính bền vững cho toàn hệ thống, bạn nên duy trì tần suất bảo trì định kỳ từ 6 đến 12 tháng một lần. Đối với những vị trí van quan trọng như hệ thống bơm phòng cháy chữa cháy hoặc van xả đáy bể chứa công nghiệp, cần tiến hành kiểm tra vận hành thử, tra mỡ bôi trơn trục van đều đặn mỗi 3 tháng để tránh hiện tượng kẹt cứng cơ khí khi có sự cố khẩn cấp xảy ra.

Lựa Chọn Van Gang D100 Đúng Giúp Hệ Thống Vận Hành Bền Vững

Việc nắm vững các kiến thức nền tảng về cấu tạo vật liệu gang cầu, nguyên lý đóng mở của từng chủng loại van bướm, van cổng, van một chiều cũng như đối chiếu chuẩn xác các thông số kỹ thuật về tiêu chuẩn mặt bích JIS, BS là chìa khóa giúp bạn xây dựng một hệ thống đường ống đạt hiệu suất vận hành cao nhất. Việc lựa chọn chính xác dòng van gang d100 chất lượng cao ngay từ bước thiết kế ban đầu không chỉ mang lại độ bền cơ học vượt trội cho công trình mà còn giúp chủ đầu tư tối ưu hóa bài toán chi phí vận hành, giảm thiểu rủi ro sự cố hư hỏng xuống mức thấp nhất.
