Giải Pháp Cân Bằng Áp Suất HVAC: Hướng Dẫn Kỹ Thuật Chọn Và Lắp Đặt Van Xả Áp Ống Gió

Vì Sao Hệ Thống Ống Gió Cần Van Xả Áp?

Trong các tòa nhà hiện đại, bệnh viện hay nhà máy sản xuất, hệ thống HVAC (Thông gió và điều hòa không khí) hoạt động liên tục để duy trì chất lượng môi trường vi khí hậu. Tuy nhiên, một sự cố cơ khí nhỏ, hiện tượng đóng ngắt đột ngột của các cửa gió điều khiển, hoặc sự chênh lệch lưu lượng không khí giữa các phòng có thể khiến hệ thống xuất hiện áp suất dư cực lớn.

Khi áp suất trong lòng ống tăng cao vượt ngưỡng thiết kế, những rủi ro vận hành sẽ ngay lập tức xuất hiện. Bạn sẽ bắt gặp tình trạng cửa phòng sạch rất khó đóng mở do bị ép khí, hoặc tiếng rít gió lớn tại các khe cửa. Nguy hiểm hơn, áp lực gió quá tải sẽ làm méo mó, rách đường ống tôn mạ kẽm, bẻ gãy cánh quạt ly tâm và phá hủy các cảm biến đo đạc đắt tiền. Hậu quả của việc thiếu kiểm soát áp suất không chỉ làm suy giảm tuổi thọ thiết bị mà còn đe dọa trực tiếp đến an toàn vận hành, gây tổn thất hàng trăm triệu đồng chi phí sửa chữa.

Để bảo vệ toàn diện hệ thống, van xả áp ống gió (hay còn gọi là cửa xả áp) chính là giải pháp kỹ thuật bắt buộc. Thiết bị đóng vai trò như một chiếc van an toàn thông minh, tự động giải phóng áp lực thừa để bảo vệ cấu trúc cơ khí. Bài viết dưới đây từ các chuyên gia kỹ thuật HVAC sẽ phân tích sâu về cấu tạo, nguyên lý và cẩm nang ứng dụng dòng van này trong thực tế công trình.

Van Xả Áp Ống Gió Là Gì?

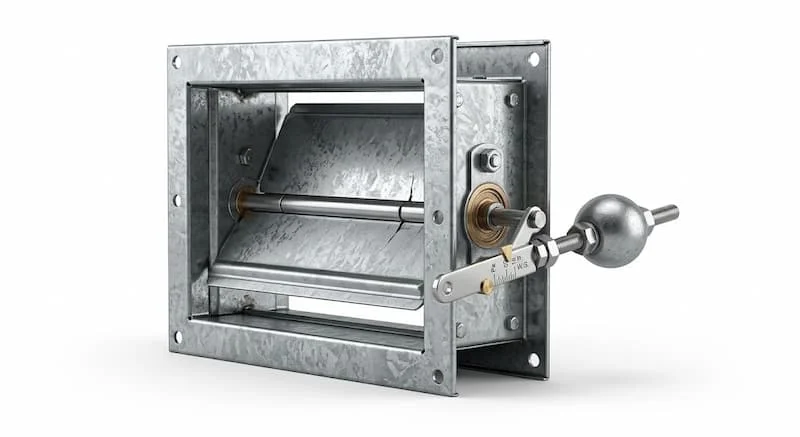

Van xả áp ống gió là thiết bị được lắp trên hệ thống thông gió nhằm tự động giải phóng lượng không khí dư thừa khi áp suất vượt quá giá trị cài đặt, giúp duy trì áp suất ổn định và bảo vệ hệ thống HVAC.

Chức năng cốt lõi của thiết bị là cân bằng áp suất giữa hai môi trường (ví dụ: giữa không gian phòng sạch với hành lang, hoặc giữa bên trong lòng ống gió với môi trường ngoài). Nhờ cơ chế tự hành chính xác, dòng van này được ứng dụng rộng rãi trong các môi trường có yêu cầu nghiêm ngặt về phân cấp áp suất và độ sạch như: phòng mổ bệnh viện, phòng sạch sản xuất dược phẩm, nhà máy lắp ráp linh kiện điện tử, trung tâm dữ liệu và các tòa nhà thương mại cao tầng.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Xả Áp Ống Gió

Cấu tạo cơ bản của thiết bị

Một bộ van xả áp ống gió hoàn chỉnh bao gồm 5 bộ phận cấu thành cơ khí chính xác:

• Khung van: Chế tạo bằng tôn mạ kẽm hoặc inox, có độ dày tiêu chuẩn để chịu được lực siết bích và áp lực gió bề mặt.

• Lá van (Cánh van): Thiết kế dạng lá nhẹ bằng nhôm hoặc inox mỏng để giảm thiểu lực cản quán tính, giúp van phản ứng nhanh nhạy với sự thay đổi của áp suất.

• Đối trọng hoặc lò xo: Bộ phận tạo lực giữ cơ học. Bạn có thể điều chỉnh vị trí cục đối trọng trên cánh tay đòn (hoặc độ căng của lò xo) để thiết lập ngưỡng áp suất mở van mong muốn.

• Cơ cấu điều chỉnh áp suất: Hệ thống thang đo và vít hãm giúp thợ vận hành định cấu hình chính xác áp suất kích hoạt (ví dụ: 10 Pa, 20 Pa, 50 Pa).

• Gioăng kín khí: Thường là gioăng cao su mềm EPDM hoặc silicone bọc viền lá van, đảm bảo khi van đóng hoàn toàn sẽ đạt độ kín khít tuyệt đối, không cho không khí rò rỉ ngược.

Nguyên lý hoạt động tự động

Cơ chế vận hành của dòng van này dựa trên sự tương tác cơ học thuần túy giữa lực đẩy khí động học và lực giữ của đối trọng:

• Giai đoạn áp suất tăng: Khi quạt cấp khí hoạt động mạnh làm áp suất phòng hoặc áp suất ống gió tăng lên, lực đẩy của không khí tác dụng lên bề mặt lá van tăng dần.

• Giai đoạn mở van: Ngay khi áp suất vượt qua ngưỡng cài đặt thiết kế (thắng lực giữ của lò xo hoặc đối trọng), lá van sẽ tự động mở ra. Lượng không khí dư thừa lập tức được xả ra môi trường ngoài hoặc sang phòng áp suất thấp hơn.

• Giai đoạn đóng van: Khi áp suất lòng ống hạ xuống thấp hơn ngưỡng cài đặt, lực đối trọng/lò xo sẽ kéo lá van trở về vị trí cũ, gioăng kín khí ép chặt vào khung ngăn chặn triệt để dòng khí lưu thông.

Tại sao hệ thống HVAC cần cân bằng áp suất?

Việc tích hợp van xả áp ống gió mang lại 4 lợi ích vận hành cốt lõi cho hệ thống tổng thể:

• Bảo vệ quạt thông gió: Khi đường ống bị nghẽn hoặc các damper đóng lại, van xả áp mở ra giúp quạt không bị rơi vào vùng hoạt động quá tải (hiện tượng quạt bị lọt vào điểm sụt áp cao trên đường cong đặc tính).

• Giảm rung động và tiếng ồn: Áp suất dư lớn tạo ra các dòng khí xoáy thứ cấp gây tiếng rít gió khó chịu và làm rung lắc các tuyến ống gió treo trần.

• Tiết kiệm năng lượng: Giúp hệ thống phân phối khí vận hành ở dải áp suất tối ưu, giảm tổn thất công suất vô ích của động cơ quạt.

• Đảm bảo chất lượng không khí (IAQ): Giúp kiểm soát chính xác hướng chuyển động của dòng khí, tránh hiện tượng nhiễm chéo dòng khí bẩn từ vùng áp suất thấp sang vùng áp suất cao.

Các Loại Van Xả Áp Ống Gió Phổ Biến

Van xả áp đối trọng (Counterweight Relief Damper)

• Cấu tạo: Sử dụng một hoặc nhiều cánh van liên động với thanh trục gắn quả cân đối trọng bằng thép.

• Ưu điểm: Độ tin cậy cơ học cực cao, không lo mỏi vật liệu theo thời gian; dễ dàng thay đổi áp suất cài đặt bằng cách di chuyển vị trí quả cân trên thanh ren.

• Nhược điểm: Kích thước cồng kềnh hơn, đòi hỏi không gian lắp đặt đủ rộng để thanh đối trọng chuyển động tự do.

Van xả áp lò xo (Spring-Loaded Relief Damper)

• Đặc điểm: Lực giữ lá van được cung cấp bởi các lò xo kéo hoặc lò xo nén dải mỏng.

• Khả năng điều chỉnh áp suất: Rất linh hoạt thông qua vít tinh chỉnh độ căng lò xo. Dòng van này có thiết kế nhỏ gọn, phẳng, lý tưởng cho việc lắp đặt trên các tuyến ống không gian hẹp hoặc âm trần thạch cao.

Van xả áp tự động (Motorized Overpressure Damper)

• Nguyên lý vận hành: Không dựa vào cơ học thuần túy, van kết hợp một cảm biến chênh áp đo áp suất phòng liên tục truyền tín hiệu về bộ điều khiển DDC/PLC. Khi áp suất vượt ngưỡng, bộ điều khiển lệnh cho thiết bị truyền động (Actuator) bằng điện mở van theo góc tỷ lệ.

• Ứng dụng: Các hệ thống thông minh BMS đòi hỏi độ chính xác tuyệt đối và khả năng giám sát dữ liệu từ xa.

Van xả áp phòng sạch (Cleanroom Pressure Relief Damper)

• Yêu cầu kỹ thuật: Bắt buộc phải chế tạo hoàn toàn bằng Inox 304 hoặc Inox 316 độ bóng cao, bề mặt không được có các khe hở hẹp để tránh bám bụi bẩn và vi khuẩn.

• Tiêu chuẩn áp suất: Thường hoạt động ở dải chênh áp rất nhỏ, dao động từ 5 Pa đến 50 Pa, đòi hỏi các lá van nhôm siêu nhẹ có độ nhạy cơ khí cực cao.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van

So Sánh Van Xả Áp Với Các Thiết Bị Điều Áp Khác

Để tránh nhầm lẫn khi lên bảng bóc tách khối lượng vật tư, kỹ sư cần phân biệt rõ năng lực kỹ thuật của cửa xả áp với các loại cửa gió khác:

• Van xả áp vs Van gió điều chỉnh (Volume Control Damper - VCD): Van VCD vận hành thủ công bằng tay gạt hoặc motor điện để cố định lưu lượng gió tại một nhánh ống. Nó không thể tự động phản ứng đóng/mở theo sự biến động tức thời của áp suất như van xả áp.

• Van xả áp vs Damper một chiều (Non-Return Damper - NRD): Van NRD chỉ có nhiệm vụ ngăn không cho dòng khí chảy ngược hướng khi quạt tắt (hoạt động dựa trên hướng gió). Nó hoàn toàn không có cơ cấu đối trọng/lò xo để cài đặt định mức giới hạn áp suất mở như van xả áp.

• Van xả áp vs Cửa gió hồi (Return Air Grille): Cửa gió hồi là thiết bị thụ động, luôn luôn mở để dòng khí đi qua tự do về thiết bị xử lý AHU/PAU, không có chức năng cô lập hay giữ áp suất.

Tại Sao Van Xả Áp Là Thiết Bị Quan Trọng Trong HVAC?

• Duy trì áp suất phòng sạch ổn định: Đối với các phòng sạch áp lực dương (phòng mổ, sản xuất chip), van đảm bảo áp suất phòng luôn cao hơn hành lang đúng mức quy định (ví dụ +15 Pa) để ngăn bụi xâm nhập, nhưng đồng thời xả bớt khí thừa khi áp suất vọt lên quá cao gây khó khăn cho việc đóng mở cửa.

• Bảo vệ cơ học đường ống: Triệt tiêu hoàn toàn nguy cơ nổ vỡ ống gió, bung mối nối bích hoặc rách các ống gió mềm (flexible duct) khi hệ thống chạy quá tải.

• Bảo vệ quạt thông gió, tăng tuổi thọ động cơ: Tránh hiện tượng quạt chạy trong trạng thái dòng khí bị nghẹt hoàn toàn (Stall), nguyên nhân chính gây nóng cuộn dây, quá dòng và cháy motor quạt.

• Tối ưu hóa hiệu suất vận hành toàn hệ thống: Hệ thống tự động cân bằng khí động học giúp các miệng gió cấp phát tán đều không khí, không xảy ra tình trạng nơi thừa gió, nơi thiếu gió, giảm tối đa hóa đơn tiền điện vận hành HVAC.

Van Xả Áp Ống Gió Được Sử Dụng Ở Đâu?

• Phòng sạch dược phẩm & Thực phẩm: Kiểm soát chênh áp nghiêm ngặt giữa phòng pha chế, phòng đóng gói và hành lang để tránh nhiễm chéo nguyên liệu.

• Nhà máy sản xuất linh kiện điện tử: Bảo vệ dây chuyền lắp ráp bán dẫn khỏi các hạt bụi mịn thông qua việc duy trì áp suất dương ổn định.

• Khối phòng mổ, phòng cách ly bệnh viện: Đảm bảo vi khuẩn từ phòng cách ly áp lực âm không thể lọt ra ngoài, hoặc không khí bẩn từ ngoài không thể lọt vào phòng mổ áp lực dương.

• Trung tâm dữ liệu (Data Center): Xả lượng khí lạnh dư thừa trong các phòng máy chủ khi lưu lượng tải thay đổi, bảo vệ hệ thống làm mát chính xác (CRAC).

• Hệ thống tăng áp cầu thang (PCCC): Khi quạt tăng áp thổi khí vào giếng thang bộ tạo áp lực dương chặn khói, cửa xả áp gắn tường sẽ tự mở khi áp suất vượt ngưỡng 50 Pa. Điều này đảm bảo áp lực khí được duy trì vừa đủ để khói độc không lọt vào giếng thang, đồng thời giúp người dân có thể dễ dàng dùng lực đẩy tay để mở cửa thoát hiểm đi vào bên trong sơ tán, tránh tai nạn nghẹt cửa do áp lực khí nén quá lớn.

Những Sai Lầm Thường Gặp Khi Chọn Van Xả Áp

• Chọn sai áp suất cài đặt (Set-point): Kỹ sư chọn mức áp suất mở van quá cao khiến thiết bị không kịp mở khi đường ống đã đạt trạng thái nguy hiểm. Ngược lại, cài đặt áp suất quá thấp làm van mở quá sớm, gây thất thoát lưu lượng gió lạnh, AHU phải chạy bù công suất dẫn đến lãng phí điện năng.

• Chọn kích thước van quá nhỏ: Diện tích xả khí của mặt van không đủ đáp ứng lưu lượng xả yêu cầu (m³/h). Kết quả là dù van đã mở hoàn toàn, áp suất trong lòng ống vẫn tiếp tục tăng cao do hiện tượng "thắt cổ chai".

• Bỏ qua thông số lưu lượng gió tối đa (Airflow Capacity): Chỉ chọn van theo kích thước cơ học của hộp ống hiện có mà không tính toán vận tốc gió qua van (v > 6m/s sẽ gây tiếng ồn lớn).

• Lắp đặt sai vị trí kỹ thuật: Lắp van ở khu vực có dòng khí xoáy dòng cục bộ (gần co vuông, đoạn rẽ nhánh đột ngột) khiến lá van bị rung lắc liên tục, gây hư hỏng cơ cấu đối trọng và gioăng cao su bọc viền.

• Không thực hiện hiệu chuẩn (Calibration) định kỳ: Lò xo bị mỏi hoặc trục đối trọng dính bụi bẩn làm lệch ngưỡng mở van sau 1-2 năm vận hành. Cần khắc phục bằng cách lập checklist kiểm tra và dùng máy đo chênh áp cầm tay để hiệu chuẩn lại vị trí quả cân định kỳ 6 tháng.

Checklist Chọn Van Xả Áp Ống Gió Phù Hợp

 1: Xác định chính xác loại công trình và yêu cầu độ sạch

• Công trình y tế, dược phẩm -> Bắt buộc chọn vật liệu Inox 304, thiết kế không góc chết.

• Tòa nhà thương mại, tăng áp cầu thang -> Chọn dòng van tôn mạ kẽm cánh nhôm để tối ưu chi phí.

 2: Tính toán lưu lượng gió cần xả cực đại

• Xác định khối lượng khí dư thừa (Q_xả = Q_cấp - Q_hồi - Q_rò rỉ) để tính toán ra tổng diện tích bề mặt van cần thiết.

 3: Xác định dải chênh áp thiết kế (Set-pressure)

• Ghi rõ thông số áp suất kích hoạt mở cửa van (Ví dụ: Phòng sạch: 15 Pa; Hành lang: 10 Pa; Trục thang bộ: 50 Pa).

4: Lựa chọn kiểu truyền động phù hợp không gian

• Không gian thoáng, dễ tiếp cận -> Chọn van xả áp đối trọng cơ học (bền, rẻ).

• Không gian hẹp, trần âm -> Chọn van xả áp lò xo hoặc van điều khiển điện tự động.

5: Kiểm tra chứng nhận và tiêu chuẩn HVAC

• Chọn nhà sản xuất có quy trình thử nghiệm rò rỉ đạt tiêu chuẩn SMACNA hoặc AMCA [chèn link: danh mục sản phẩm van xả áp đạt chuẩn chất lượng] để đảm bảo độ tin cậy của thiết bị.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Các bước lắp đặt chuẩn kỹ thuật

1. Bước 1: Xác định chính xác vị trí lắp đặt trên tường hoặc trên tuyến ống gió theo bản vẽ. Đảm bảo khu vực xung quanh thoáng, không bị vướng bởi các hệ thống máng cáp, ống nước.

2. Bước 2: Kiểm tra hướng dòng khí. Mặt có lá van mở ra ngoài phải hướng về phía vùng có áp suất thấp hơn (vùng xả khí).

3. Bước 3: Cố định chắc chắn khung van vào vách ống hoặc tường bằng vít bắn tôn hoặc bulông nở. Sử dụng băng keo cao su xốp hoặc keo silicone chuyên dụng điền đầy xung quanh viền khung để đảm bảo không rò rỉ khí tại mối nối.

4. Bước 4: Tiến hành hiệu chỉnh áp suất. Nới lỏng vít hãm, di chuyển quả cân đối trọng hoặc vặn vít lò xo đến đúng vạch chỉ thị áp suất mong muốn, sau đó siết chặt vít hãm định vị.

5. Bước 5: Chạy thử nghiệm hệ thống HVAC, tăng công suất quạt để kiểm tra xem van có mở đúng ngưỡng áp suất thiết kế và đóng khít khi tắt quạt hay không.

Quy trình bảo trì hệ thống định kỳ

Để bảo vệ hệ thống HVAC vận hành an toàn lâu dài, công tác bảo trì cần thực hiện đều đặn 6 tháng một lần theo các bước:

• Ngắt hệ thống quạt, dùng chổi mềm và khăn sạch lau sạch bụi bẩn, mạt sắt bám trên bề mặt lá van và gioăng làm kín.

• Kiểm tra lớp gioăng cao su bọc viền lá van xem có bị mục nứt, bong tróc hay không. Nếu gioăng bị hở, cần tiến hành bóc thay lớp gioăng mới để đảm bảo độ kín khí.

• Tra một lượng nhỏ mỡ bôi trơn dạng khô (Dry graphite lubricant) vào các trục bản lề, khớp liên động của cánh van. Lưu ý: Không dùng mỡ ướt thông thường vì dễ gây bám dính bụi mạt trong không khí làm kẹt van.

• Kiểm tra độ đàn hồi của lò xo. Nếu phát hiện lò xo bị giãn, rỉ sét nặng làm sai lệch lực giữ, cần lập phương án thay thế cụm lò xo định vị mới.

Câu Hỏi Thường Gặp Về Van Xả Áp Ống Gió

Van xả áp ống gió hoạt động dựa trên cơ chế nào, có cần cấp nguồn điện không?

Phần lớn các dòng van xả áp ống gió thông dụng hiện nay (loại đối trọng và lò xo) đều hoạt động dựa trên cơ chế cơ học tự động 100%, hoàn toàn không cần cấp nguồn điện hay khí nén điều khiển. Van vận hành dựa trên sự cân bằng lực vật lý giữa áp lực khí động học của dòng gió và lực giữ cơ học của đối trọng/lò xo. Tuy nhiên, riêng đối với dòng van xả áp tích hợp motor điện thông minh kết nối hệ thống BMS thì bắt buộc phải cấp nguồn điện 24V hoặc 220V để vận hành thiết bị truyền động.

Áp suất cài đặt cho van xả áp bao nhiêu là phù hợp cho các phòng chức năng?

Thông số áp suất cài đặt phụ thuộc hoàn toàn vào tiêu chuẩn phân cấp áp suất của từng loại công trình. Đối với hệ thống tăng áp cầu thang bộ PCCC, áp suất cài đặt tiêu chuẩn thường là 50 Pa. Đối với các phòng sạch dược phẩm hoặc phòng mổ bệnh viện, áp suất cài đặt duy trì chênh lệch giữa các phòng liền kề thường rất nhỏ, dao động từ 10 Pa đến 15 Pa nhằm mục đích vừa chặn khuẩn tốt, vừa giúp nhân viên y tế mở cửa ra vào dễ dàng.

Sự khác biệt cốt lõi giữa van xả áp và cửa xả áp là gì?

Về mặt bản chất kỹ thuật kỹ nghệ, hai thuật ngữ này dùng để chỉ cùng một loại thiết bị chức năng. Thuật ngữ van xả áp ống gió thường được các kỹ sư dùng khi thiết bị được lắp đặt trực tiếp nằm giữa các tuyến ống gió bằng tôn. Trong khi đó, tên gọi cửa xả áp (Pressure Relief Louver) thường được gọi phổ biến hơn khi thiết bị được thiết kế dạng khung louver thẩm mỹ để gắn trực tiếp lên các vách tường ngăn phòng hoặc cửa thông phòng sạch.

Hệ thống phòng sạch có bắt buộc phải lắp đặt thiết bị xả áp không?

Bắt buộc. Hệ thống phòng sạch tiêu chuẩn luôn đòi hỏi cấp một lượng gió tươi liên tục qua màng lọc HEPA để giữ độ sạch và tạo áp suất dương. Nếu không lắp thiết bị xả áp, áp suất trong phòng sạch sẽ tăng liên tục không có điểm dừng, dẫn đến hiện tượng biến dạng vách panel trần, không thể đóng mở cửa phòng và làm mất kiểm soát lưu lượng dòng khí trần.

Bao lâu hệ thống cơ điện nên thực hiện hiệu chuẩn lại dải áp suất của van?

Tần suất hiệu chuẩn lý tưởng nhất là 6 tháng một lần, hoặc tối đa là 12 tháng một lần. Dưới tác động của lưu lượng gió thổi liên tục dồn dập, các chi tiết cơ khí như lò xo sẽ có hiện tượng mỏi vật liệu nhẹ, hoặc quả cân đối trọng bị xê dịch do độ rung của tường. Việc hiệu chuẩn lại bằng máy đo chênh áp cầm tay giúp đảm bảo van luôn mở đúng góc kỹ thuật, bảo vệ an toàn tuyệt đối cho toàn bộ hệ thống HVAC.

Chọn Đúng Van Xả Áp Ống Gió Giúp Hệ Thống HVAC Hoạt Động Hiệu Quả

Tựu trung lại, việc thấu hiểu cấu tạo cơ khí chính xác, nguyên lý phản ứng tự động theo chênh áp và các tiêu chuẩn vật liệu của dòng van đối trọng, van lò xo là mấu chốt kỹ thuật để xây dựng một hệ thống thông gió bền vững. Việc tính toán lựa chọn chính xác dòng van xả áp ống gió đạt chuẩn chất lượng ngay từ bước bóc tách thiết kế ban đầu không chỉ giúp chủ công trình duy trì áp suất phòng sạch ổn định, bảo vệ an toàn cho hệ thống đường ống và quạt thông gió công suất lớn, mà còn là giải pháp kinh tế tối ưu giúp cắt giảm tối đa chi phí sửa chữa sự cố hỏng hóc và tiết kiệm điện năng vận hành cho doanh nghiệp.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về van xả áp ống gió!
