Lựa Chọn Van 1 Chiều Bằng Đồng Để Bảo Vệ Hệ Thống Đường Ống Tối Ưu

Vì Sao Hệ Thống Đường Ống Cần Van 1 Chiều Bằng Đồng?

Hãy tưởng tượng hệ thống máy bơm của bạn đang vận hành trơn tru thì đột ngột mất điện. Chỉ trong vài giây, toàn bộ khối lượng nước lớn trên đường ống cao vị đổ dồn ngược lại với áp lực cực lớn, va đập mạnh vào cánh bơm. Đây chính là hiện tượng búa nước (water hammer) – nguyên nhân hàng đầu gây vỡ đường ống, nứt buồng bơm và làm hưhỏng các thiết bị đo lường đắt tiền phía sau.

Trong thực tế vận hành, các sự cố như máy bơm ngừng hoạt động nhưng nước chảy ngược, đường ống bị tụt áp liên tục, hoặc hệ thống tăng áp hoạt động chập chờn diễn ra rất phổ biến. Hậu quả của việc thiếu phương án ngăn dòng chảy ngược không chỉ dừng lại ở chi phí sửa chữa thiết bị, mà còn làm gián đoạn toàn bộ hoạt động sinh hoạt và sản xuất, gây lãng phí tài nguyên nước nghiêm trọng.

Để giải quyết triệt để bài toán này, van 1 chiều bằng đồng chính là giải pháp kỹ thuật tối ưu và tiết kiệm nhất. Được ví như "người gác cổng" thầm lặng, dòng van này đảm bảo lưu chất chỉ đi theo một hướng duy nhất. Bài viết dưới đây sẽ cung cấp cho bạn góc nhìn chuyên sâu từ chuyên gia về cấu tạo, nguyên lý và cẩm nang lựa chọn van 1 chiều nước bằng đồng phù hợp nhất cho hệ thống của mình.

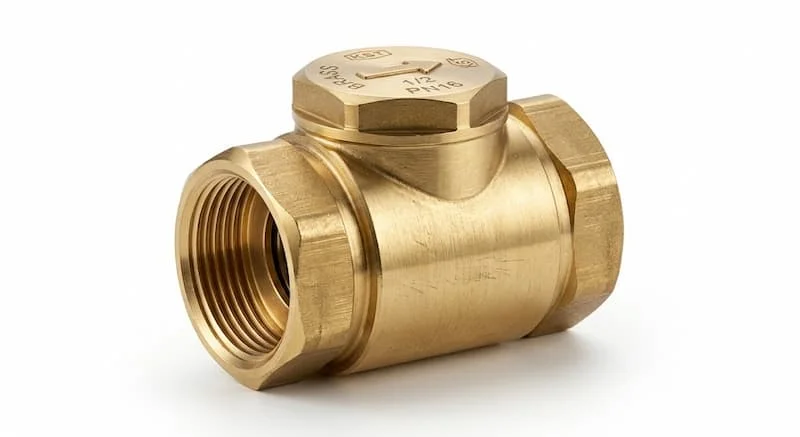

Van 1 Chiều Bằng Đồng Là Gì?

Van 1 chiều bằng đồng là loại van tự động cho phép lưu chất đi qua theo một chiều xác định và tự động đóng lại khi xuất hiện dòng chảy ngược. Thân van được chế tạo từ đồng thau (brass) có khả năng chống ăn mòn tốt và độ bền cơ học cao.

Chức năng cốt lõi của thiết bị là bảo vệ đường ống, ngăn ngừa tình trạng thất thoát áp suất và bảo vệ các thiết bị phân phối như máy bơm, đồng hồ đo nước. Nhờ đặc tính cơ lý chất lượng của hợp kim đồng, loại van này hoạt động cực kỳ ổn định trong nhiều môi trường khác nhau bao gồm: hệ thống nước sạch dân dụng, hệ thống nước nóng năng lượng mặt trời, đường ống khí nén và các ứng dụng thủy lực trong công nghiệp quy mô vừa và nhỏ.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van 1 Chiều

Cấu tạo cơ bản

Một chu trình vận hành bền bỉ của van được quyết định bởi 5 bộ phận cơ bản sau:

• Thân van đồng: Chế tạo từ đồng thau dập nóng hoặc đúc, chịu lực và chống oxy hóa bề mặt.

• Đĩa van (Cánh van): Bộ phận trực tiếp đóng/mở để chặn hoặc cho lưu chất qua, thường bằng đồng hoặc nhựa cao cấp chịu nhiệt.

• Lò xo (hoặc trục bản lề): Tạo lực đàn hồi để đưa đĩa van về vị trí đóng dòng khi không có áp suất (đối với van lò xo).

• Trục dẫn hướng: Định vị hành trình chuyển động của đĩa van không bị lệch tâm.

• Gioăng làm kín: Bằng cao su NBR hoặc EPDM, đảm bảo độ kín khít tuyệt đối, chống rò rỉ khi van đóng.

Nguyên lý hoạt động

Cơ chế vận hành của dòng van này dựa trên sự chênh lệch áp suất lòng ống:

• Khi áp suất đầu vào tăng: Lực của dòng lưu chất tác dụng lên đĩa van lớn hơn lực đàn hồi của lò xo (hoặc trọng lượng đĩa van lá lật), đĩa van bị đẩy ra khỏi ghế van, mở đường cho lưu chất đi qua.

• Khi áp suất giảm hoặc đảo chiều: Dòng bão hòa hoặc dòng chảy ngược xuất hiện kèm theo lực lò xo sẽ lập tức đẩy đĩa van ép chặt vào ghế van. Toàn bộ dòng chảy ngược bị chặn đứng ngay tức thì.

Tại sao van hoạt động hoàn toàn tự động?

Điểm ưu việt của van 1 chiều bằng đồng là cơ chế vận hành tự động 100%. Thiết bị hoàn toàn không cần tay gạt, vô lăng điều khiển hay bất kỳ nguồn năng lượng điện, khí nén nào từ bên ngoài. Van hoạt động dựa trên sự tương tác cơ học thuần túy giữa áp lực dòng chảy và kết cấu cơ khí bên trong, giúp giảm thiểu tối đa rủi ro hư hỏng hệ thống điều khiển và cắt giảm chi phí vận hành.

Các Loại Van 1 Chiều Bằng Đồng Phổ Biến Hiện Nay

Van 1 chiều đồng lá lật

• Cấu tạo: Thiết kế đĩa van gắn với một trục bản lề tự do, có thể lật lên lật xuống như một chiếc lá.

• Ưu điểm: Tổn thất áp suất rất nhỏ do khi mở hoàn toàn, đĩa van nằm ngoài đường đi của dòng chảy.

• Nhược điểm: Chỉ lắp đặt hiệu quả theo phương ngang. Nếu lắp phương đứng, trọng lực có thể khiến đĩa van không đóng kín hoàn toàn.

• Ứng dụng: Phù hợp cho hệ thống cấp nước tự chảy, đường ống lưu lượng lớn, áp lực thấp.

Van 1 chiều đồng lò xo

• Cấu tạo: Đĩa van được dẫn hướng trục và bọc bởi một lò xo nén tâm.

• Ưu điểm: Đóng cực nhanh nhờ lực đàn hồi lò xo, ngăn chặn hiện tượng búa nước rất tốt; có thể lắp linh hoạt theo cả phương ngang lẫn phương đứng.

• Nhược điểm: Tạo ra độ sụt áp cao hơn van lá lật do dòng lưu chất phải tốn năng lượng thắng lực lò xo.

• Ứng dụng: Lắp đặt tại đầu ra của máy bơm nước, hệ thống tăng áp chung cư.

Van 1 chiều đồng ren

• Đặc điểm: Toàn bộ hai đầu kết nối của van được tiện ren trong (tiêu chuẩn ren NPT hoặc ISO 228). Thiết kế ren giúp quá trình tháo lắp, thay thế diễn ra cực kỳ nhanh chóng bằng các dụng cụ cầm tay cơ bản.

• Dải kích thước phổ biến: Chủ yếu tập trung từ đường kính danh nghĩa DN15 đến DN50, tương đương ống phi 21mm đến phi 60mm.

Van 1 chiều đồng dạng đứng

• Đặc điểm: Cấu trúc lò xo hướng tâm chuyên dụng, tối ưu hóa lực đóng mở theo trục dọc đứng.

• Môi trường sử dụng: Sử dụng nhiều trong các trục ống dẫn nước thẳng đứng từ tầng hầm lên bồn mái của tòa nhà cao tầng hoặc vị trí rọ bơm (luppe) chìm sâu dưới giếng.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van

Khi lựa chọn van 1 chiều bằng đồng, việc đọc hiểu thông số kỹ thuật là bắt buộc để tránh mua sai quy cách gây lãng phí hoặc mất an toàn hệ thống:

• Kích thước danh nghĩa (Nominal Diameter): Phổ biến nhất là dải DN15, DN20, DN25, DN32, DN40, DN50. Bạn cần đối chiếu chính xác giữa kích thước van với kích thước đường ống định lắp đặt.

• Áp suất làm việc (Pressure Nominal): Ký hiệu thông dụng là PN. Các mức phổ biến gồm PN10 (10 bar), PN16 (16 bar), và PN25 (25 bar). Hệ thống dân dụng thông thường chỉ cần chọn PN10 hoặc PN16, trong khi hệ thống công nghiệp áp lực cao cần tối thiểu PN16 đến PN25.

• Nhiệt độ làm việc: Đối với nước lạnh thông thường, van đồng chịu nhiệt lên đến 60°C. Đối với hệ thống nước nóng (như năng lượng mặt trời hoặc lò hơi), cần chọn dòng van có gioăng PTFE hoặc Teflon chịu nhiệt lên tới 120°C - 180°C.

• Kiểu kết nối: Phần lớn là kết nối ren trong giúp đảm bảo độ kín khít khi quấn thêm băng tan (cao su non). Một số ít dòng van chuyên dụng tích hợp một đầu ren ngoài.

• Tiêu chuẩn sản xuất: Các thương hiệu uy tín luôn chế tạo sản xuất tuân thủ nghiêm ngặt theo các tiêu chuẩn quốc tế như tiêu chuẩn Anh BS, tiêu chuẩn Nhật Bản JIS, hoặc tiêu chuẩn Đức DIN để đảm bảo tính đồng bộ của ren và độ dày thân van.

So Sánh Van 1 Chiều Bằng Đồng Với Các Loại Van Khác

Để giúp bạn có cái nhìn khách quan trước khi xuống tiền đầu tư, hãy cùng làm một bảng so sánh kỹ thuật nhanh:

Tại sao van đồng vẫn được sử dụng phổ biến nhất? Mặc dù không có độ bền tuyệt đối như inox hay giá rẻ như nhựa, van đồng vẫn là "vua" ở các phân khúc dân dụng và công nghiệp nhẹ. Lý do nằm ở chi phí đầu tư tối ưu song hành cùng độ bền cơ lý rất tốt. Nhờ đặc tính dẻo dai của đồng thau, van không bị giòn nứt do thời tiết như van nhựa và có giá thành dễ tiếp cận hơn rất nhiều so với dòng van inox xa xỉ, đáp ứng chuẩn xác 90% yêu cầu kỹ thuật của các hệ thống nước thông thường.

Những Yếu Tố Quyết Định Tuổi Thọ Van 1 Chiều

Để hiểu sâu hơn "tại sao" một chiếc van có thể hoạt động bền bỉ hàng chục năm trong khi chiếc khác lại nhanh chóng hư hỏng, bạn cần xem xét các yếu tố kỹ thuật sau:

• Chất lượng vật liệu đồng: Hàm lượng đồng nguyên chất trong hợp kim đồng thau quyết định độ bền cơ học của thiết bị. Đồng thau đạt chuẩn (thường chứa 57-60% Đồng) sẽ chống chịu tốt áp lực búa nước. Ngược lại, van chứa nhiều tạp chất chì hoặc kẽm sẽ giòn, dễ rạn nứt thân van khi chịu chấn động mạnh.

• Chất lượng gioăng kín: Bộ đệm gioăng (NBR/EPDM/PTFE) là lớp phòng tuyến chống rò rỉ. Nếu chọn sai môi chất (ví dụ dùng gioăng cao su thường cho nước nóng), gioăng sẽ bị mủn biến dạng, khiến hiệu suất chặn dòng chảy ngược sụt giảm nghiêm trọng.

• Áp suất và tần suất đóng mở của hệ thống: Một hệ thống liên tục tắt/bật máy bơm (như bơm tăng áp công suất lớn không có bình tích áp) sẽ khiến đĩa van phải đập liên tục vào ghế van với tần suất cao, làm tăng tốc độ mài mòn cơ học.

• Chất lượng nguồn nước: Nước chứa nhiều cặn sạn, tạp chất thô hoặc hàm lượng canxi cao (nước cứng) sẽ gây ra hiện tượng bám cặn lên trục dẫn hướng và đĩa van, dẫn đến kẹt van, khiến van không thể đóng mở hết hành trình.

• Điều kiện lắp đặt: Lắp sai tư thế chịu lực (ví dụ lắp van lá lật theo trục đứng hướng xuống) sẽ khiến đĩa van hoạt động lệch tâm dưới tác động của trọng lực, lâu ngày làm cong trục và gây hở dòng.

Van 1 Chiều Bằng Đồng Được Sử Dụng Trong Những Hệ Thống Nào?

• Hệ thống cấp nước dân dụng: Lắp đặt ngay sau đồng hồ đo nước tổng của gia đình nhằm ngăn chặn hiện tượng nước chảy ngược lại mạng lưới công cộng khi mất nước, bảo vệ dòng nước sạch không bị ô nhiễm ngược.

• Hệ thống máy bơm nước: Vị trí đầu ra của bơm ly tâm, bơm hút giếng sâu giúp giữ lại mồi nước trong lòng ống, đảm bảo bơm không bị chạy khô gây cháy động cơ ở lần khởi động sau.

• Hệ thống tăng áp (Booster Pump): Ngăn áp lực cao từ bình tích áp và trục ống chính dội ngược lại làm hỏng buồng bơm tăng áp khi bơm ngắt.

• Hệ thống sưởi, HVAC và Nước nóng: Duy trì chu trình tuần hoàn nước nóng một chiều trong các hệ thống dùng năng lượng mặt trời, ngăn nước nóng chảy ngược làm hỏng các đường ống nhựa chịu nhiệt kém ở nhánh nước cấp đầu vào.

• Hệ thống khí nén công nghiệp: Bảo vệ máy nén khí khỏi dòng áp lực ngược từ bình chứa khí dội về đầu nén khi máy tạm dừng hoạt động.

• Hệ thống PCCC quy mô nhỏ: Đảm bảo lượng nước áp lực cao trong đường ống cứu hỏa nội bộ không bị thất thoát ngược ra ngoài.

Những Sai Lầm Thường Gặp Khi Lắp Đặt Van 1 Chiều

Việc thợ lắp đặt chủ quan hoặc thiếu kiến thức chuyên môn thường dẫn đến các lỗi hệ thống nghiêm trọng sau:

• Lắp ngược chiều dòng chảy: Đây là lỗi cơ bản nhưng nguy hiểm nhất. Trên thân van luôn đúc nổi một mũi tên chỉ hướng dòng chảy. Nếu lắp ngược, đĩa van sẽ bị áp lực dòng lưu chất ép chặt ngay từ đầu, chặn hoàn toàn không cho nước đi qua, gây quá tải, chập cháy máy bơm do nghẽn dòng áp lực lớn.

• Chọn sai kích thước van so với ống: Lắp van có kích thước nhỏ hơn đường ống chính thông qua bộ chuyển thu hẹp sẽ tạo ra "nút thắt cổ chai", làm tăng ma sát, sụt giảm lưu lượng đầu ra và tăng tổn thất áp suất của toàn hệ thống.

• Chọn sai thông số áp suất giới hạn: Lắp van định mức PN10 vào hệ thống có áp lực đỉnh lên đến 12-14 bar sẽ khiến thân van bị nứt toác, hoặc làm móp méo, gãy đĩa van chỉ sau vài tuần vận hành.

• Không vệ sinh đường ống trước khi lắp: Các mạt nhựa, cặn hàn, cát đá còn sót lại trong lòng ống khi thi công sẽ theo dòng nước chui vào van, bám chặt vào phần ghế van khiến đĩa van bị kẹt, không thể đóng khít hoàn toàn.

• Bỏ qua công tác kiểm tra bảo trì định kỳ: Van 1 chiều chôn ngầm hoặc lắp ở vị trí khuất không được kiểm tra lâu ngày sẽ bị vôi hóa, mất hoàn toàn chức năng chặn dòng chảy ngược mà chủ công trình không hề hay biết, cho đến khi sự cố hỏng hóc máy bơm xảy ra.

Hướng Dẫn Chọn Van 1 Chiều Bằng Đồng Phù Hợp

• Xác định chính xác môi chất sử dụng

  • Nước sạch thông thường (<60°C) -> Chọn dòng van tiêu chuẩn gioăng NBR/EPDM.

  • Nước nóng nhiệt độ cao (>80°C) -> Bắt buộc chọn van đồng gioăng Teflon (PTFE).

  • Khí nén -> Chọn van lò xo có độ kín khít tuyệt đối.

• 2: Xác định kích thước danh nghĩa đường ống

  • Sử dụng thước đo đường kính ngoài của ống để quy đổi chính xác ra thông số van tương ứng: DN15 (21), DN20 (27), DN25 (34), DN32 (42),...

• 3: Kiểm tra thông số áp suất hoạt động

  • Áp suất làm việc thực tế của hệ thống phải nhỏ hơn hoặc bằng 80% áp suất định danh (PN) in trên thân van để đảm bảo hệ số an toàn.

• 4: Xác định không gian và hướng lắp đặt

  • Lắp trục dọc đứng -> Chọn van 1 chiều lò xo.

  • Lắp trục ngang dòng chảy tự nhiên -> Ưu tiên chọn van lá lật để giảm hao tổn áp.

• 5: Chọn thương hiệu và đơn vị cung cấp uy tín

  • Lựa chọn sản phẩm có đầy đủ CO, CQ từ các thương hiệu có tiếng [chèn link: danh mục van một chiều đồng chính hãng] để tránh mua phải hàng giả làm bằng đồng tạp chất chất lượng kém.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Các bước lắp đặt chuẩn kỹ thuật

1. Bước 1: Lau sạch toàn bộ lòng ren trong của van và đầu ren ngoài của ống dẫn. Đảm bảo không còn cát, mạt nhựa dính bám.

2. Bước 2: Xác định đúng hướng mũi tên đúc trên thân van. Hướng mũi tên bắt buộc phải trùng với hướng di chuyển mong muốn của dòng nước.

3. Bước 3: Quấn một lượng băng tan (cao su non) vừa đủ quanh ren ngoài theo chiều kim đồng hồ để tạo độ kín khít.

4. Bước 4: Vặn van vào ống bằng tay trước, sau đó dùng mỏ lết siết chặt với lực vừa đủ. Lưu ý: Không siết quá mạnh tay vì có thể gây nứt vỡ cổ ren đồng.

5. Bước 5: Mở van tổng để chạy thử nghiệm hệ thống, kiểm tra xem tại các mối nối ren có hiện tượng rò rỉ hay không.

Lưu ý bảo trì định kỳ

Để thiết bị vận hành bền bỉ qua năm tháng, chu trình bảo trì cần được tuân thủ nghiêm ngặt:

• Tiến hành kiểm tra định kỳ từ 3 đến 6 tháng một lần tùy vào chất lượng nguồn nước.

• Khóa van chặn trước, tháo van 1 chiều ra để súc rửa các cặn bẩn, vôi hóa bám trên đĩa van và lò xo.

• Kiểm tra tình trạng lão hóa của gioăng cao su, nếu gioăng bị chai cứng hoặc rách nhẹ cần tiến hành thay thế ngay.

• Nhấn thử đĩa van xem hành trình chuyển động trục có bị kẹt hay không. Nếu lò xo bị yếu, giảm đàn hồi, tốt nhất nên thay van mới để bảo vệ an toàn cho máy bơm.

Câu Hỏi Thường Gặp Về Van 1 Chiều Bằng Đồng

Van 1 chiều bằng đồng dùng được cho nước nóng không?

Có, van đồng hoàn toàn sử dụng tốt cho nước nóng. Tuy nhiên, bạn cần lưu ý chọn loại van có cấu tạo đĩa đồng hoặc đĩa inox phối cùng gioăng làm kín bằng vật liệu chịu nhiệt cao cấp như PTFE (Teflon). Các dòng van đồng thông thường sử dụng gioăng cao su NBR chỉ chịu được nhiệt độ dưới 60°C, nếu dùng cho nước nóng nhiệt độ cao gioăng sẽ nhanh bị biến dạng và mủn ra gây rò rỉ.

Van đồng có bị gỉ sét trong quá trình sử dụng không?

Bản chất của đồng thau là không bị gỉ sét (tạo oxit sắt màu đỏ) như các vật liệu sắt thép thông thường. Tuy nhiên, khi tiếp xúc lâu ngày với oxy và nước, bề mặt van đồng sẽ xuất hiện một lớp màng oxit đồng màu xanh lục non (gọi là green patina). Lớp màng này hoàn toàn lành tính, đóng vai trò như một lớp bảo vệ tự nhiên ngăn chặn quá trình ăn mòn ăn sâu vào bên trong thân van.

Nên chọn loại van 1 chiều lá lật hay van lò xo?

Việc lựa chọn phụ thuộc hoàn toàn vào vị trí và cách thức lắp đặt đường ống của bạn. Nếu bạn lắp trên đường ống nằm ngang và muốn dòng chảy đạt lưu lượng tối đa với độ hao tổn áp lực thấp nhất (như đường ống xả tự nhiên), hãy chọn van lá lật. Ngược lại, nếu bạn lắp trên trục đứng hoặc lắp ngay đầu ra của bơm tăng áp nhằm chống hiện tượng búa nước giật cục, van lò xo là sự lựa chọn bắt buộc.

Van 1 chiều bằng đồng có lắp theo phương đứng được không?

Chỉ có dòng van 1 chiều lò xo mới có khả năng lắp đặt theo phương đứng (dòng chảy đi từ dưới lên trên). Đối với dòng van 1 chiều lá lật, bạn tuyệt đối không nên lắp theo phương đứng vì trọng lực luôn kéo đĩa van xuống, khiến van không thể đóng khít hoàn toàn khi dòng nước ngừng chảy, làm mất đi tính năng ngăn dòng chảy ngược.

Bao lâu thì hệ thống nên thực hiện bảo trì van một lần?

Trong môi trường nước sạch sinh hoạt tiêu chuẩn thông thường, bạn nên tiến hành kiểm tra và bảo trì định kỳ van từ 6 đến 12 tháng một lần. Riêng đối với các hệ thống sử dụng nguồn nước giếng khoan chưa qua lọc kỹ, có nhiều cặn sạn hoặc hệ thống chạy liên tục tần suất cao, thời gian kiểm tra định kỳ nên rút ngắn xuống còn 3 tháng một lần.

Lựa Chọn Van 1 Chiều Bằng Đồng Đúng Giúp Hệ Thống Hoạt Động Ổn Định

Tóm lại, việc hiểu rõ cấu tạo, nguyên lý vận hành tự động và biết cách phân loại các dòng van lá lật, van lò xo sẽ giúp bạn chủ động đưa ra phương án thiết kế hệ thống đường ống tối ưu nhất. Đầu tư một thiết bị van 1 chiều bằng đồng chính hãng chất lượng cao ngay từ đầu là giải pháp kinh tế thông minh, giúp bạn bảo vệ toàn diện hệ thống máy bơm đắt giá, ngăn ngừa triệt để sự cố búa nước nguy hiểm và tiết kiệm tối đa các chi phí sửa chữa phát sinh không đáng có về sau.
