Lever Ball Valve Là Gì? Cấu Tạo, Ứng Dụng Và Kinh Nghiệm Lựa Chọn Từ Chuyên Gia

Vì sao lever ball valve được sử dụng rộng rãi trong hệ thống công nghiệp?

Trong các hệ thống đường ống công nghiệp và dân dụng, việc kiểm soát dòng chảy của lưu chất một cách hiệu quả và an toàn là yếu tố tiên quyết. Hãy tưởng tượng một hệ thống cấp thoát nước công nghiệp cần đóng cắt dòng chảy ngay lập tức khi xảy ra sự cố, hay một đường ống khí nén yêu cầu thao tác vận hành phải cực kỳ đơn giản và nhanh chóng. Trong những tình huống thực tế đó, các dòng van truyền thống thường bộc lộ nhiều nhược điểm cố hữu: van đóng mở chậm làm mất thời gian, hiện tượng rò rỉ lưu chất gây thất thoát lãng phí, và chi phí bảo trì cao do kết cấu phức tạp.

Để giải quyết triệt để những bài toán hóc búa này, van bi tay gạt đã trở thành giải pháp kỹ thuật hàng đầu được các kỹ sư tin dùng. Với cơ chế điều khiển tối ưu, loại van này cho phép đóng mở nhanh chóng chỉ với góc quay 90°, mang lại khả năng phản ứng tức thì cho hệ thống. Không chỉ dừng lại ở tốc độ, thiết kế cơ học thông minh của van còn đảm bảo độ kín khít tuyệt đối, ngăn chặn hoàn toàn nguy cơ rò rỉ. Đây là dòng water system valve tiêu biểu, sở hữu mức chi phí đầu tư hợp lý cùng độ bền bỉ vượt trội, giúp tối ưu hóa chi phí vận hành cho mọi doanh nghiệp.

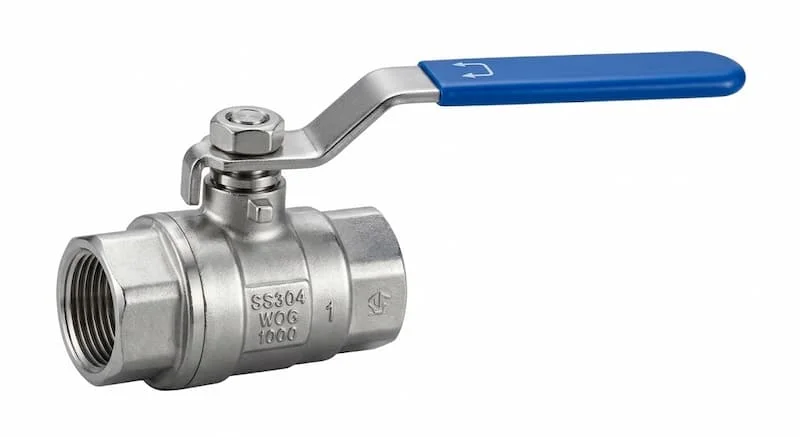

Lever Ball Valve là gì?

Để hiểu rõ lý do vì sao thiết bị này lại phổ biến đến vậy, trước hết chúng ta cần nắm vững định nghĩa kỹ thuật của nó. Lever ball valve là dòng van bi điều khiển bằng tay gạt, sử dụng một viên bi rỗng (được khoét lỗ xuyên tâm) đặt bên trong thân van để kiểm soát, đóng ngắt hoặc cho phép dòng lưu chất đi qua.

Trong ngành kỹ thuật đường ống và thương mại quốc tế, dòng van này được biết đến dưới nhiều tên gọi phổ biến khác nhau tùy thuộc vào thói quen và tiêu chuẩn của từng khu vực:

• Lever Ball Valve (Tên gọi kỹ thuật chuẩn quốc tế)

• Ball Valve with Lever Handle (Van bi với tay gạt điều khiển)

• Manual Ball Valve (Van bi cơ / vận hành thủ công)

• Hand Lever Ball Valve (Van bi gạt tay)

• Van bi tay gạt (Thuật ngữ phổ thông tại thị trường Việt Nam)

Về mặt chức năng, thiết bị này đóng vai trò cốt lõi trong sơ đồ công nghệ của hệ thống. Vai trò chính của van bao gồm khả năng đóng mở dòng chảy nhanh, cô lập thiết bị hoặc các phân đoạn đường ống khi cần bảo trì, sửa chữa. Ngoài ra, trong một số trường hợp khẩn cấp, van có thể hỗ trợ điều tiết lưu lượng ở mức độ cơ bản. Sự hiện diện của dòng van này giúp tăng độ an toàn vận hành tổng thể, bảo vệ các thiết bị đo lường và máy bơm phía sau không bị ảnh hưởng bởi áp lực đột biến.

Cấu tạo và nguyên lý hoạt động của Lever Ball Valve

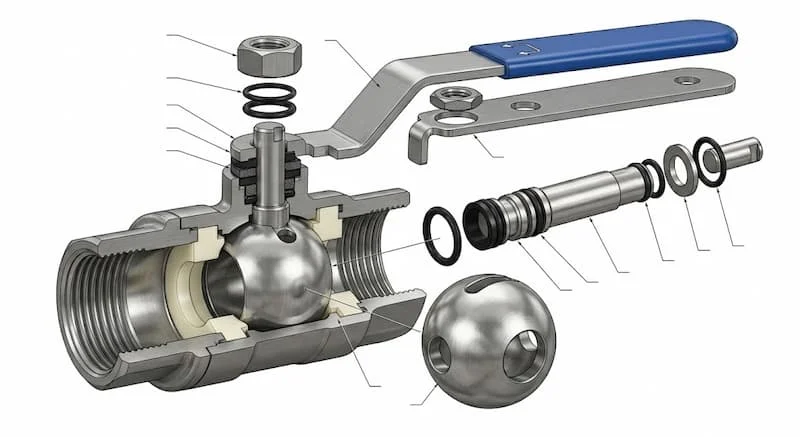

Các bộ phận chính hình thành kết cấu van

Một chu trình vận hành bền bỉ của van được quyết định bởi sự phối hợp chính xác giữa 5 bộ phận cốt lõi sau:

• Thân van (Body): Là lớp vỏ bọc chịu lực chính, bảo vệ các chi tiết bên trong. Thân van được đúc từ các vật liệu đa dạng như Inox (chống ăn mòn), Đồng (phổ biến trong dân dụng), Gang (tối ưu chi phí cho kích thước lớn), hoặc Thép carbon (chịu áp lực cực cao).

• Bi van (Ball): Viên bi có lỗ xuyên tâm, được gia công cơ khí chính xác và bề mặt được đánh bóng siêu mịn để giảm thiểu tối đa lực ma sát khi tiếp xúc với gioăng.

• Trục van (Stem): Trục kim loại kết nối trực tiếp, có nhiệm vụ truyền lực cơ học từ tay gạt tới bi van để thực hiện chu trình đóng mở.

• Gioăng làm kín (Seat): Bộ phận đảm bảo độ kín khít cho van, thường được làm từ các vật liệu polymer cao cấp như PTFE, Teflon, hoặc RPTFE với khả năng chịu nhiệt và kháng hóa chất vượt trội.

• Tay gạt (Lever Handle): Bộ phận nằm ngoài cùng, dùng để điều khiển thủ công bằng sức người, thường được bọc nhựa cách nhiệt để tăng độ bám và an toàn khi thao tác.

Nguyên lý hoạt động và cơ chế vận hành 90°

Nguyên lý hoạt động của van bi tay gạt dựa trên sự thay đổi góc quay của viên bi bên trong thân van:

• Khi tay gạt nằm song song với đường ống, lỗ xuyên tâm của bi van trùng khít với hướng dòng chảy, van ở trạng thái mở hoàn toàn.

• Khi tay gạt nằm vuông góc với đường ống, viên bi xoay đi một góc đúng 90°, thành đặc của viên bi sẽ chắn toàn bộ dòng lưu chất, van ở trạng thái đóng hoàn toàn.

Vì sao dòng van này chỉ cần xoay đúng một góc 90°? Bí mật nằm ở thiết kế lỗ xuyên tâm đối xứng trên viên bi. Khi trục van quay một phần tư vòng, hướng của lỗ khoét sẽ chuyển từ dọc sang ngang (hoặc ngược lại). Cơ chế thông minh này giúp người vận hành thao tác cực nhanh, đồng thời giảm thời gian vận hành xuống mức tối thiểu so với các dòng van phải vô lăng xoay nhiều vòng.

Phân loại van bi tay gạt phổ biến hiện nay

Phân loại dựa trên vật liệu chế tạo

Việc lựa chọn đúng vật liệu cấu tạo quyết định đến 90% tuổi thọ của van trong môi trường làm việc thực tế:

• Vật liệu Inox (SUS304, SUS316): Sở hữu ưu điểm chống ăn mòn hóa học xuất sắc, chịu được nhiệt độ cao và có tuổi thọ sử dụng dài lâu. Van bi inox là lựa chọn bắt buộc cho các ứng dụng trong ngành công nghiệp thực tế như chế biến thực phẩm, sản xuất dược phẩm, hóa chất và nước thải công nghiệp.

• Vật liệu Đồng (Brass/Bronze): Có ưu điểm giá thành hợp lý, tính dẻo cao, dễ gia công và độ bền cơ học ổn định trong môi trường trung tính. Dòng này cực kỳ phổ biến trong dân dụng, các hệ thống nước sạch tòa nhà và hệ thống HVAC.

• Vật liệu Gang (Cast Iron, Ductile Iron): Điểm mạnh lớn nhất là tính kinh tế, chịu lực nén tốt và thích hợp để đúc các van có kích thước lớn (từ DN50 trở lên). Van gang thường thấy trong các hệ thống cấp thoát nước đô thị, PCCC.

• Vật liệu Thép Carbon (WCB, A105): Mang lại ưu điểm chịu được áp lực vận hành cực cao và chịu nhiệt tốt vượt trội so với các vật liệu khác. Chúng được ứng dụng rộng rãi trong các nhà máy công nghiệp nặng, hệ thống dầu khí, hơi nước áp suất cao.

Phân loại theo kiểu kết nối với đường ống

Để tích hợp vào hệ thống, van bi tay gạt được chia thành 3 dạng kết nối cơ bản:

• Nối ren: Thường áp dụng cho các kích thước nhỏ từ DN15–DN100. Ưu điểm là lắp đặt nhanh chóng, tiện lợi, không đòi hỏi kỹ thuật hàn cao, phù hợp cho đường ống áp suất thấp đến trung bình.

• Mặt bích: Sử dụng cho các hệ thống đường ống lớn và áp lực cao. Kết nối mặt bích (theo tiêu chuẩn JIS, ANSI, DIN) giúp van chịu lực rung lắc tốt, chắc chắn và dễ dàng tháo lắp để bảo trì định kỳ.

• Hàn (Socket Weld/Butt Weld): Mối nối hàn đem lại độ kín tối đa, loại bỏ hoàn toàn nguy cơ rò rỉ tại điểm kết nối. Đây là lựa chọn tối ưu cho các hệ thống áp lực cao, hóa chất nguy hiểm hoặc đường ống đi ngầm dưới lòng đất.

Các thông số kỹ thuật quan trọng cần quan tâm

Khi thiết kế hoặc tìm mua van bi tay gạt, các kỹ sư bắt buộc phải đọc vị và đối chiếu chính xác các thông số kỹ thuật sau để đảm bảo tính tương thích:

• Kích thước danh nghĩa (Nominal Diameter): Thể hiện qua các ký hiệu đường kính ống tiêu chuẩn như DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100. Việc chọn đúng kích thước giúp đảm bảo lưu lượng thiết kế và không làm thay đổi vận tốc dòng chảy.

• Áp suất làm việc (Nominal Pressure): Ký hiệu bằng chỉ số PN (ví dụ: PN10, PN16, PN25, PN40). Chỉ số này thể hiện áp lực tối đa mà van có thể chịu đựng liên tục ở điều kiện nhiệt độ tiêu chuẩn mà không bị biến dạng hay nứt vỡ.

• Nhiệt độ làm việc: Dải nhiệt độ thắt nút thông thường dao động từ -20°C đến 180°C. Giới hạn này phụ thuộc rất lớn vào vật liệu của gioăng làm kín (Seat). Gioăng PTFE tiêu chuẩn thường chịu tối đa 180°C, trong khi các dòng gioăng kim loại hoặc hợp chất đặc biệt có thể chịu nhiệt cao hơn.

• Tiêu chuẩn sản xuất: Đảm bảo tính đồng bộ quốc tế của sản phẩm qua các bộ tiêu chuẩn như ANSI (Mỹ), DIN (Đức), JIS (Nhật Bản), và BS (Anh). Việc trùng khớp tiêu chuẩn kết nối giữa van và mặt bích đường ống là điều kiện bắt buộc để lắp đặt thành công.

So sánh van bi tay gạt với các loại van công nghiệp khác

Để có cái nhìn khách quan hơn về lý do nên chọn dòng van này, hãy cùng đặt chúng lên bàn cân so sánh với các dòng van công nghiệp phổ biến khác.

Lever Ball Valve vs Gate Valve (Van cửa/Van cổng)

Lever Ball Valve vs Butterfly Valve (Van bướm)

Tại sao Lever Ball Valve có độ kín cao?

Khả năng chống rò rỉ vượt trội chính là điểm cộng lớn nhất giúp dòng van này đánh bại nhiều đối thủ. Sự vượt trội này đến từ những yếu tố cốt lõi trong thiết kế cơ khí:

• Bi van được gia công chính xác: Viên bi kim loại được tiện và mài trên các dòng máy CNC kỹ thuật cao, đảm bảo độ tròn hoàn hảo tuyệt đối.

• Bề mặt bóng giảm ma sát: Quá trình đánh bóng gương giúp giảm tối đa lực ma sát khi tiếp xúc với gioăng, hạn chế hiện tượng mài mòn cơ học trong suốt chu trình đóng mở.

• Seat PTFE ôm sát viên bi: Gioăng làm kín bằng nhựa Teflon có tính đàn hồi và tự bôi trơn tốt, dưới áp lực của dòng lưu chất, gioăng sẽ càng ép chặt vào bề mặt bi van, tạo nên một lớp màng ngăn chặn dòng chảy kín kẽ.

• Thiết kế full port (lỗ dòng chảy toàn phần): Đường kính lỗ khoét của bi bằng đúng đường kính trong của ống, giúp giảm tổn thất áp suất và triệt tiêu các vùng xoáy lưu chất – nguyên nhân chính gây xói mòn van.

Nhờ những đặc tính phân tích chuyên sâu kể trên, van mang lại lợi ích thực tế to lớn cho hệ thống: giảm thiểu rò rỉ chất độc hại ra môi trường, tiết kiệm năng lượng cho hệ thống bơm, và tăng tuổi thọ vận hành của toàn bộ sơ đồ đường ống.

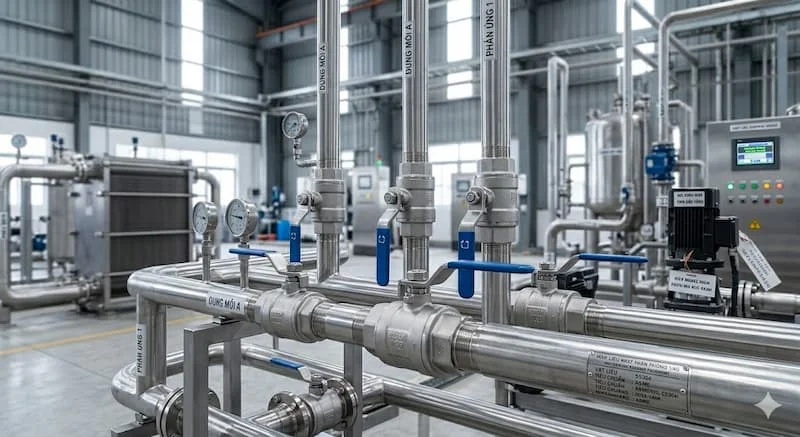

Ứng dụng thực tế: van bi tay gạt được sử dụng ở đâu?

Nhờ tính linh hoạt và độ bền cao, dòng van này hiện diện trong hầu hết các lĩnh lĩnh sản xuất và hạ tầng:

• Hệ thống nước sạch: Được lắp đặt làm water system valve chủ đạo tại các tòa nhà cao tầng, khu dân cư, trạm bơm và nhà máy xử lý nước sạch đô thị.

• Hệ thống khí nén: Sử dụng tại các đầu ra của máy nén khí, đường ống dẫn khí trung tâm trong các xưởng sản xuất cơ khí, lắp ráp linh kiện điện tử nhờ khả năng đóng ngắt cực nhanh.

• Hệ thống hóa chất: Các dòng van bi inox 316 được dùng rộng rãi trong các bồn chứa, đường ống vận chuyển hóa chất, dung môi có tính ăn mòn cao.

• Hệ thống thực phẩm: Hiện diện trong dây chuyền sản xuất của các nhà máy sữa, nhà máy sản xuất đồ uống, bia rượu và chế biến thực phẩm nhờ tính trơ bề mặt của inox và gioăng PTFE đạt chuẩn an toàn vệ sinh.

• Hệ thống dầu khí: Ứng dụng trong đường ống dẫn nhiên liệu, xăng dầu và các trạm bơm phân phối trung chuyển nhờ khả năng chịu áp suất cao bền bỉ.

Những sai lầm thường gặp khi lựa chọn van bi tay gạt

Trong thực tế tư vấn giải pháp, chúng tôi nhận thấy rất nhiều kỹ sư và nhà thu mua gặp phải những sai lầm nghiêm trọng, dẫn đến hư hỏng hệ thống và lãng phí ngân sách:

• Chọn sai vật liệu cấu tạo: Đây là lỗi phổ biến nhất. Ví dụ điển hình: Sử dụng van bằng đồng cho hệ thống hóa chất hoặc nước thải có tính axit. Hệ quả là thân van bị ăn mòn, mục nát chỉ sau vài tuần sử dụng.

• Chọn sai áp suất vận hành: Mua van có tiêu chuẩn PN10 lắp vào đường ống có áp lực làm việc thực tế lên tới 12 Bar. Van không chịu được áp lực vận hành sẽ dẫn đến hiện tượng nứt vỡ thân van, gây nguy hiểm cho người vận hành.

• Chọn sai tiêu chuẩn kết nối: Chọn van hệ JIS lắp cho mặt bích hệ DIN. Kết quả là các tâm lỗ bu-lông không trùng khớp, không thể lắp đặt được, buộc phải đổi trả hàng làm chậm tiến độ dự án.

• Không tính toán tới nhiệt độ làm việc thực tế: Dùng van có gioăng PTFE thông thường cho dòng lưu chất nóng trên 200°C làm hỏng gioăng hoàn toàn, biến dạng lớp làm kín, gây rò rỉ nghiêm trọng và giảm tuổi thọ van một cách nhanh chóng.

Checklist lựa chọn van bi tay gạt phù hợp từ chuyên gia

Để đảm bảo quý khách hàng mua đúng chủng loại van, tối ưu hóa chi phí và kỹ thuật, hãy áp dụng bộ checklist kiểm tra nghiêm ngặt dưới đây trước khi tiến hành đặt hàng:

• Loại lưu chất: Nước sạch, nước thải, khí nén, hóa chất, hay thực phẩm?

• Nhiệt độ vận hành tối đa: Dòng lưu chất có nhiệt độ bao nhiêu độ C?

• Áp suất hệ thống: Áp lực làm việc thực tế và áp lực đỉnh (Peak) là bao nhiêu?

• Kích thước đường ống: Xác định chính xác kích thước danh nghĩa (DN) hoặc kích thước inch.

• Tiêu chuẩn kết nối: Ren (NPT/G), mặt bích (JIS, ANSI, DIN), hay dạng hàn?

• Vật liệu thân van: Đồng, Gang, Inox 304, Inox 316, hay Thép carbon?

• Vật liệu gioăng làm kín: PTFE, RPTFE, hay gioăng kim loại (Metal Seat)?

• Thương hiệu sản xuất: Lựa chọn các thương hiệu uy tín có nguồn gốc rõ ràng.

• Chứng chỉ chất lượng: Sản phẩm có đầy đủ giấy tờ CO, CQ, Test Report hay không?

• Điều kiện môi trường lắp đặt: Lắp trong nhà, ngoài trời, hay môi trường biển muối?

Hướng dẫn sử dụng và bảo trì van bi tay gạt đúng cách

Cách vận hành chuẩn kỹ thuật

Để kéo dài tuổi thọ cho van bi tay gạt, quy trình vận hành cần tuân thủ nguyên tắc: Đóng hoặc mở dứt khoát. Tuyệt đối không để van ở trạng thái nửa mở (tiết lưu) quá lâu. Khi van mở một nửa, dòng lưu chất với vận tốc và áp lực cao sẽ liên tục xoáy và xói mòn trực tiếp vào một phía của viên bi và gioăng PTFE, làm biến dạng cấu trúc và khiến van bị rò rỉ hoàn toàn ở những lần đóng sau.

Quy trình bảo trì định kỳ hệ thống

Một kế hoạch bảo trì thông minh sẽ giúp hệ thống vận hành liên tục, không bị gián đoạn đột xuất:

• Kiểm tra rò rỉ: Định kỳ 3–6 tháng, kiểm tra phần cổ van (trục van) và hai đầu kết nối xem có hiện tượng rò rỉ lưu chất hay không.

• Vệ sinh bề mặt: Loại bỏ bụi bẩn, hóa chất bám dính trên phần tay gạt và trục van để tránh hiện tượng kẹt cơ học.

• Kiểm tra tay gạt: Đảm bảo tay gạt không bị lỏng lẻo, lực gạt phân bổ đều và góc quay đủ 90°.

• Thay seat (gioăng) khi cần thiết: Nếu phát hiện van đóng kín hoàn toàn nhưng lưu chất vẫn rò rỉ qua, cần tiến hành khóa đường ống tổng, tháo van và thay thế bộ gioăng làm kín mới.

Câu hỏi thường gặp (FAQ)

Lever Ball Valve có phải van bi tay gạt không?

Đúng vậy. Lever Ball Valve chính là tên gọi tiếng Anh chuyên ngành quốc tế của van bi tay gạt được sử dụng phổ biến tại Việt Nam.

Lever Ball Valve dùng cho hệ thống khí nén được không?

Hoàn toàn được. Đây là một trong những ứng dụng phổ biến và hiệu quả nhất của dòng van này nhờ khả năng đóng cắt dòng khí cực nhanh và độ kín khít tuyệt đối, chống thất thoát áp suất khí nén.

Van bi tay gạt có điều tiết lưu lượng được không?

Có thể điều tiết ở mức độ cơ bản bằng cách gạt tay ở các góc độ khác nhau. Tuy nhiên, chức năng này không được tối ưu và không được khuyến khích sử dụng lâu dài vì dòng lưu chất sẽ làm mòn nhanh chóng lớp gioăng làm kín bên trong. Nếu cần điều tiết chuyên sâu, bạn nên chọn van cầu (Globe Valve) hoặc van tiết lưu.

Nên chọn van bi inox hay van bi đồng?

Lựa chọn phụ thuộc hoàn toàn vào môi trường làm việc. Van bi inox là lựa chọn tối ưu cho các môi trường có tính ăn mòn, hóa chất, thực phẩm hoặc nhiệt độ cao trong công nghiệp. Trong khi đó, van bi đồng phù hợp và kinh tế hơn cho các hệ thống nước sạch dân dụng, hệ thống sưởi và các ứng dụng phi công nghiệp.

Lever Ball Valve có tuổi thọ bao lâu?

Thông thường, một dòng van chất lượng cao có tuổi thọ vận hành dao động từ 5–15 năm. Con số chính xác phụ thuộc rất lớn vào việc lựa chọn đúng vật liệu, điều kiện áp suất/nhiệt độ làm việc ổn định và chế độ bảo trì định kỳ của nhà máy.

Van bi tay gạt – Giải pháp đóng mở lưu chất hiệu quả cho mọi hệ thống

Tóm lại, lever ball valve khẳng định vị thế là một trong những dòng van công nghiệp không thể thay thế nhờ sở hữu hàng loạt ưu điểm vượt trội: khả năng đóng mở nhanh chóng, mang lại độ kín khít cao, tuổi thọ sử dụng dài lâu cùng quy trình lắp đặt và bảo trì cực kỳ đơn giản. Việc ứng dụng dòng van này vào sơ đồ công nghệ là một khoản đầu tư thông minh giúp tối ưu hóa hiệu suất vận hành cho toàn bộ nhà máy.

Tuy nhiên, để phát huy tối đa những giá trị kỹ thuật cốt lõi đó, người tiêu dùng cần đặc biệt lưu ý đến việc lựa chọn chính xác các thông số kỹ thuật như chọn đúng vật liệu, chọn đúng áp suất, và chọn đúng kích thước đường ống. Việc này không chỉ giúp hệ thống của bạn vận hành trơn tru mà còn ngăn ngừa triệt để các sự cố gián đoạn sản xuất không đáng có.
