Van Chống Búa Nước Là Gì? Cấu Tạo, Nguyên Lý Và Kinh Nghiệm Chọn Mua Từ Chuyên Gia

Hiện tượng búa nước gây nguy hiểm như thế nào cho hệ thống đường ống?

Trong quá trình vận hành các hệ thống chất lỏng, một tình huống thực tế rất thường xuyên xảy ra là máy bơm dừng đột ngột do mất điện hoặc các dòng van chặn bị đóng lại quá nhanh. Ngay lập tức, bạn sẽ nghe thấy những tiếng va đập lớn, trầm đục vang lên bên trong đường ống như có ai đó dùng búa gõ mạnh vào thành kim loại. Đây chính là biểu hiện rõ ràng nhất của hiện tượng búa nước (water hammer). Nếu không có giải pháp xử lý kịp thời, những xung lực này sẽ để lại hậu quả nghiêm trọng: gây rung lắc đường ống dữ dội, nứt vỡ các mối nối mặt bích, làm méo mó, biến dạng, hỏng van và đồng hồ áp suất, thậm chí là nứt vỡ buồng bơm và giảm tuổi thọ máy bơm một cách nhanh chóng.

Hậu quả của hiện tượng này không chỉ dừng lại ở việc hư hỏng thiết bị vật lý, mà còn kéo theo việc toàn bộ hệ thống phải dừng hoạt động, gây thất thoát lưu chất và tiêu tốn hàng trăm triệu đồng chi phí sửa chữa khẩn cấp. Để bảo vệ an toàn cho công trình, water hammer valve chính là giải pháp kỹ thuật tối ưu nhất hiện nay. Thiết bị này đóng vai trò như một bộ phận giảm chấn, có khả năng hấp thụ và triệt tiêu toàn bộ các áp lực đột biến, đảm bảo toàn bộ hệ thống đường ống luôn vận hành trong trạng thái an toàn, ổn định và bền bỉ theo thời gian.

Van chống búa nước là gì?

Để xây dựng một giải pháp an toàn, trước tiên chúng ta cần hiểu rõ định nghĩa kỹ thuật của thiết bị giảm chấn này. Van chống búa nước là thiết bị cơ khí chuyên dụng được lắp đặt trên hệ thống đường ống nhằm mục đích giảm thiểu hoặc triệt tiêu hiện tượng tăng áp suất đột ngột của dòng lưu chất, bảo vệ đường ống và các thiết bị đo lường, cơ cấu chấp hành phía sau khỏi những hư hỏng do sốc áp.

Trong bộ catalog của các nhà sản xuất van công nghiệp quốc tế, dòng sản phẩm này thường được định danh bằng nhiều thuật ngữ kỹ thuật chuyên ngành như:

• Water Hammer Arrestor (Thiết bị hấp thụ xung áp búa nước)

• Water Hammer Preventer (Thiết bị ngăn ngừa hiện tượng búa nước)

• Surge Relief Valve (Van xả áp suất đột biến)

• Anti Water Hammer Valve (Van điều khiển chống búa nước)

Về vai trò chức năng trong sơ đồ công nghệ, thiết bị này thực hiện nhiệm vụ giảm áp lực đột biến ngay tại thời điểm xung kích thủy lực vừa hình thành. Nhờ cơ chế hấp thụ năng lượng dư thừa, van trực tiếp bảo vệ máy bơm không bị gãy trục, bảo vệ hệ thống các loại van chặn và phụ kiện đường ống không bị nứt vỡ, đồng thời giảm thiểu tối đa tình trạng rung lắc vật lý và tiếng ồn khó chịu trong không gian vận hành.

Hiện tượng búa nước hình thành như thế nào?

Khái niệm và bản chất vật lý của búa nước

Hiện tượng búa nước xảy ra khi vận tốc của dòng chất lỏng đang di chuyển bên trong đường ống kín bị thay đổi một cách đột ngột trong một khoảng thời gian cực kỳ ngắn. Theo định luật bảo toàn năng lượng, khi dòng nước đang có động năng lớn bị chặn đứng ngay lập tức, toàn bộ động năng này không thể tự biến mất mà chuyển hóa tức thì thành áp năng, tạo ra một làn sóng áp suất cao lan truyền ngược dòng với tốc độ cực kỳ lớn.

Các nguyên nhân phổ biến trong vận hành

• Đóng van quá nhanh: Việc nhân viên vận hành gạt các dòng van bi hoặc van bướm quá nhanh khiến dòng chảy bị ngắt đột ngột.

• Mất điện đột ngột khiến bơm dừng: Khi dòng điện bị ngắt, cánh bơm dừng quay, cột nước đang lao đi cao tốc sẽ dội ngược lại tạo ra xung lực va đập lớn.

• Khởi động hoặc dừng bơm liên tục: Chu trình bật/tắt máy bơm công suất lớn liên tiếp mà không có biến tần điều tốc sẽ tạo ra các đợt sóng áp suất dồn dập.

• Hệ thống đường ống dài: Những trục đường ống dẫn lưu chất đi quá xa sẽ tích tụ động năng dòng chảy lớn hơn, khiến xung lực búa nước khi xảy ra càng trở nên khéo léo và khốc liệt.

Tác động tàn phá tới hệ thống

Khi sóng áp suất hình thành, áp suất tức thời tại điểm va đập có thể tăng gấp nhiều lần, thậm chí là hàng chục lần so với áp suất làm việc định mức ban đầu của đường ống. Sóng xung kích này liên tục dội qua dội lại bên trong lòng ống, gây biến dạng cơ học, làm hỏng thiết bị đo, thổi bay gioăng làm kín, gây gãy trục bơm hoặc làm nứt vỡ thân các loại van công nghiệp đắt tiền.

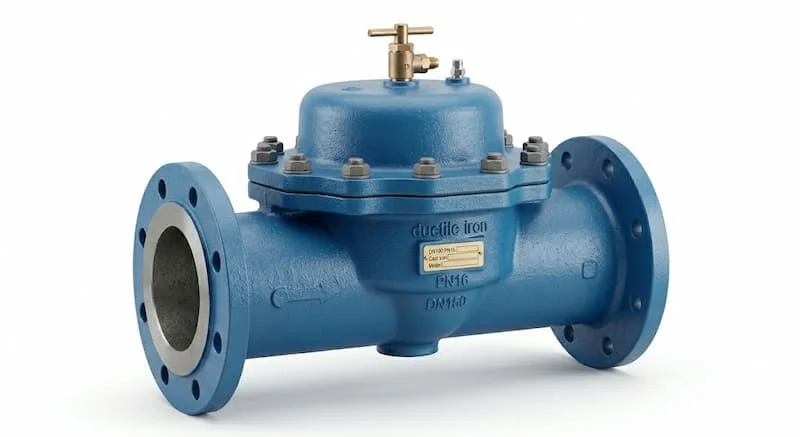

Cấu tạo và nguyên lý hoạt động của water hammer valve

Các bộ phận chính tạo nên kết cấu van

Một chiếc van công nghiệp chống búa nước tiêu chuẩn được cấu thành từ các bộ phận cơ khí có độ chính xác cao:

• Thân van: Phần vỏ chịu lực bên ngoài, thường được đúc dày từ các vật liệu chịu áp lực tốt như Gang (tối ưu chi phí), Thép (chịu áp lực cao) hoặc Inox (chống ăn mòn, dùng cho thực phẩm, hóa chất).

• Buồng khí hoặc màng đàn hồi: Khoảng không chứa khí nén hoặc màng co giãn, đóng vai trò như một "lớp đệm" đàn hồi chịu trách nhiệm hấp thụ năng lượng áp suất dư thừa.

• Piston hoặc màng ngăn: Chi tiết chuyển động tịnh tiến bên trong thân van, nhận lực tác động trực tiếp từ dòng lưu chất để điều tiết phản ứng áp lực.

• Hệ thống lò xo: Lò xo hợp kim có độ đàn hồi cao, hỗ trợ cân bằng áp suất nội tại và đẩy piston/màng ngăn trở lại vị trí ban đầu khi hệ thống ổn định.

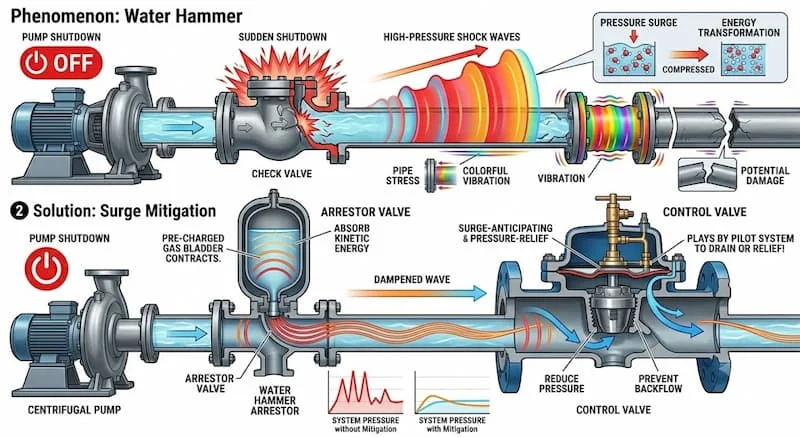

Nguyên lý hoạt động triệt tiêu xung năng

Khi hệ thống đường ống vận hành ở trạng thái bình thường, áp lực dòng chảy không đủ để thắng lực nén của lò xo hoặc áp suất của buồng khí, van ở trạng thái chờ. Ngay khi áp lực tăng đột ngột xuất hiện (do đóng van nhanh hoặc dừng bơm), làn sóng áp suất cao sẽ tràn vào cửa van.

Lúc này, van sẽ lập tức phản ứng bằng cách mở ra hoặc đẩy piston nén chặt buồng khí/lò xo lại. Quá trình dịch chuyển cơ học này giúp nhường không gian cho dòng nước dịch chuyển, chuyển hóa toàn bộ năng lượng xung kích dư thừa thành lực nén đàn hồi. Sau khi làn sóng áp suất đi qua và được triệt tiêu, hệ thống lò xo sẽ đẩy cơ cấu trở lại vị trí ban đầu, áp suất hệ thống nhanh chóng trở về mức ổn định an toàn.

Phân loại water hammer valve phổ biến hiện nay

Dựa vào kết cấu cơ khí và cơ chế vận hành, thị trường hiện nay chia dòng thiết bị này thành 3 loại phổ biến:

• Van chống búa nước kiểu màng (Diaphragm Type): Sử dụng một màng ngăn bằng cao su thực phẩm hoặc cao su tổng hợp EPDM kết hợp với buồng khí nén. Dòng van này có ưu điểm là độ nhạy áp lực rất cao, phản ứng gần như tức thì với các dao động nhỏ và hoạt động cực kỳ ổn định trong các hệ thống cấp nước sạch.

• Van chống búa nước kiểu piston (Piston Type): Cơ cấu chuyển động bằng một piston kim loại trượt dọc trong lòng xi-lanh được làm kín bằng hệ gioăng O-ring. Ưu điểm vượt trội của dòng này là khả năng chịu áp lực lớn, kết cấu cơ khí vững chắc nên có tuổi thọ cao, phù hợp cho hệ thống công nghiệp nặng.

• Bình tích áp chống búa nước (Surge Tank / Accumulator): Là một bình chứa áp lực cỡ lớn có ruột cao su chứa khí Nitơ bên trong. Thiết bị sở hữu ưu điểm về khả năng hấp thụ khối lượng áp suất và lưu chất dư thừa cực tốt, là giải pháp bắt buộc cho các hệ thống quy mô lớn, trục đường ống chính của nhà máy.

Các thông số kỹ thuật cần quan tâm

Để chọn mua và tích hợp chính xác water hammer valve vào hệ thống công nghiệp, các kỹ sư cần đặc biệt lưu ý đến các thông số kỹ thuật cốt lõi sau:

• Kích thước danh nghĩa (Nominal Diameter): Phải tương thích với đường kính của trục ống cần bảo vệ, phổ biến từ các size nhỏ đến lớn như DN15, DN20, DN25, DN50, DN80, DN100, DN150, DN200.

• Áp suất làm việc (Nominal Pressure): Ký hiệu bằng chỉ số PN, chẳng hạn như PN10, PN16, PN25, PN40. Cần lưu ý áp suất định mức của water hammer valve phải luôn bằng hoặc cao hơn áp suất đỉnh tối đa của hệ thống khi xảy ra sự cố va đập thủy lực.

• Nhiệt độ làm việc: Dải nhiệt độ thông dụng dao động từ 0°C đến 120°C. Giới hạn này phụ thuộc hoàn toàn vào vật liệu chế tạo thân van và đặc biệt là chất liệu của màng ngăn/gioăng cao su làm kín bên trong.

• Kiểu kết nối: Tùy thuộc vào thiết kế đường ống để lựa chọn kiểu nối ren (tiện lợi cho size nhỏ dưới DN50), kết nối mặt bích (chắc chắn, chịu lực tốt cho size lớn) hoặc các dạng kết nối đặc biệt đòi hỏi độ kín khít tuyệt đối trong công nghiệp hóa chất.

So sánh van chống búa nước với các giải pháp khác

Nhiều đơn vị quản lý vận hành thường nhầm lẫn tác dụng của thiết bị này với một số dòng phụ kiện khác. Hãy cùng làm rõ qua bảng so sánh kỹ thuật dưới đây:

Van chống búa nước vs Bình tích áp

Van chống búa nước vs Van giảm áp (Pressure Reducing Valve)

Tại sao hiện tượng búa nước có thể phá hủy hệ thống?

Dưới góc nhìn phân tích kỹ thuật chuyên sâu, khi dòng lưu chất đang chuyển động bị chặn đứng, toàn bộ động năng của dòng nước sẽ chuyển hóa hoàn toàn thành áp năng. Đáng sợ hơn, áp năng này không nằm yên một chỗ mà hình thành một sóng áp suất lan truyền với tốc độ rất cao (vận tốc truyền sóng âm trong môi trường nước có thể lên tới hơn 1200 m/s).

Khi làn sóng này va đập vào các góc cua nẹp vạt, mặt bích, hoặc cánh bơm, áp lực tức thời có thể vượt gấp 5 đến 10 lần áp suất thiết kế ban đầu của đường ống. Sự gia tăng áp lực đột nguy này diễn ra trong vài phần nghìn giây, tạo ra hiệu ứng mỏi vật liệu cực nhanh. Hậu quả lâu dài là làm nứt vỡ đường ống, hỏng buồng máy bơm, gây rò rỉ toàn bộ hệ thống mối nối và đẩy chi phí bảo trì, sửa chữa của doanh nghiệp tăng cao phi mã.

Ứng dụng thực tế: Khi nào cần lắp water hammer valve?

Thiết bị này được coi là vị cứu tinh và là hạng mục bắt buộc phải lắp đặt trong các kịch bản hệ thống sau:

• Hệ thống cấp nước tòa nhà cao tầng: Lắp đặt tại các trục đứng của tòa nhà chung cư, khách sạn, trung tâm thương mại lớn – nơi có độ cao hình học lớn, áp lực nước tĩnh cao và thường xuyên đóng ngắt các thiết bị vệ sinh nhanh.

• Hệ thống PCCC cứu hỏa: Lắp đặt ngay tại đầu ra của trạm bơm chữa cháy công suất lớn, mạng lưới đường ống sprinkler. Do bơm PCCC khi khởi động thường tăng áp cực nhanh, rất dễ gây nứt vỡ đường ống nếu không có thiết bị giảm chấn.

• Nhà máy công nghiệp quy mô lớn: Tích hợp trong hệ thống giải nhiệt, làm mát tuần hoàn, hệ thống xử lý nước thải công nghiệp sử dụng nhiều loại van đóng mở nhanh bằng khí nén hoặc điện từ.

• Trạm bơm cấp nước vùng: Lắp đặt trên các tuyến đường ống dẫn truyền lưu chất có chiều dài lớn, công suất máy bơm mã lực cao để ngăn dòng nước dội ngược khi xảy ra sự cố ngắt điện đột ngột.

Những sai lầm thường gặp khi lựa chọn water hammer valve

Nếu không nắm rõ nguyên lý kỹ thuật, bạn rất dễ mắc phải những sai lầm tai hại sau khi mua và lắp đặt thiết bị:

• Chọn sai kích thước kỹ thuật: Chọn van quá nhỏ so với lưu lượng và công suất xung áp của đường ống, dẫn đến việc van không đủ khả năng xử lý xung áp, hệ thống vẫn bị rung lắc mạnh.

• Lắp đặt sai vị trí quy định: Lắp van quá xa nguồn phát sinh búa nước (như máy bơm hoặc van điện từ), làm giảm hiệu quả chống búa nước do sóng áp suất đã kịp phá hủy các đoạn ống trước khi truyền tới van.

• Không tính toán áp suất thực tế: Không đo đạc áp lực đỉnh của hệ thống khiến việc cài đặt áp suất buồng khí nén của van không chính xác, van sẽ hoạt động không chính xác (hoặc mở quá sớm hoặc không chịu mở).

• Chỉ sử dụng van giảm áp để thay thế: Đây là sai lầm kinh điển của nhiều chủ đầu tư khi nghĩ rằng van giảm áp có thể xử lý được búa nước. Bản chất van giảm áp phản ứng rất chậm, hoàn toàn bất lực trước các làn sóng xung áp diễn ra trong phần nghìn giây.

Checklist lựa chọn water hammer valve phù hợp từ chuyên gia

Trước khi tiến hành khảo sát giá và đặt mua hàng, các kỹ sư và chủ đầu tư hãy đối chiếu kỹ lưỡng bộ checklist tiêu chuẩn dưới đây:

• Đường kính đường ống chính: Xác định size ống (DN) để chọn model van đồng bộ.

• Áp suất vận hành định mức: Áp suất làm việc thông thường và áp suất đỉnh dự kiến.

• Lưu lượng dòng chảy tối đa: Lượng khối nước dịch chuyển trong một giờ (m^3/h).

• Chiều dài tuyến đường ống: Tổng chiều dài đoạn ống tính từ bơm đến điểm xả.

• Công suất và đặc tính máy bơm: Công suất mã lực (HP/kW), thời gian đạt đỉnh dòng.

• Kiểu kết nối hệ thống: Lựa chọn bắt ren hay bắt mặt bích tiêu chuẩn gì (JIS, DIN, ANSI)?

• Vật liệu thân van phù hợp: Gang cho nước sạch công nghiệp, Inox cho thực phẩm/hóa chất.

• Điều kiện môi trường xung quanh: Nhiệt độ, độ ẩm, vị trí lắp đặt có bị ngập nước không?

• Tiêu chuẩn kỹ thuật bắt buộc: Các chứng chỉ an toàn áp lực quốc tế.

• Thương hiệu sản xuất uy tín: Lựa chọn nhà cung cấp van công nghiệp có tên tuổi, chế độ bảo hành rõ ràng.

Hướng dẫn lắp đặt và sử dụng hiệu quả

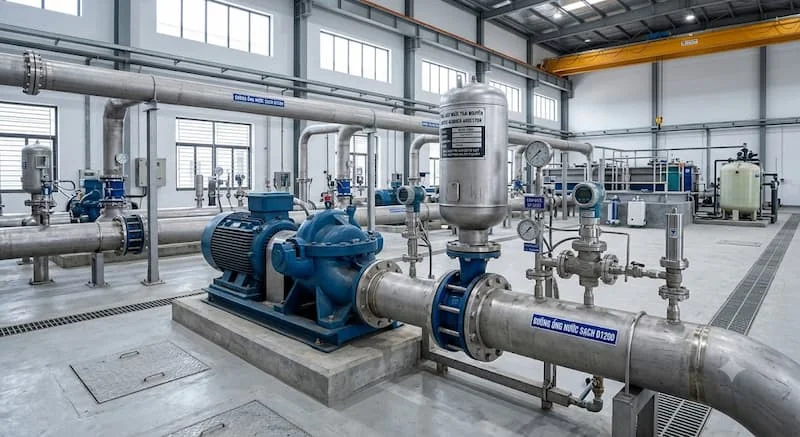

Vị trí lắp đặt tối ưu trong hệ thống

Hiệu quả khử xung áp của van phụ thuộc hoàn toàn vào khoảng cách lắp đặt. Thiết bị cần được ưu tiên lắp đặt tại các vị trí:

• Ngay gần cửa đẩy của máy bơm: Để triệt tiêu xung lực dội ngược khi bơm dừng đột ngột.

• Ngay phía trước các dòng van đóng mở nhanh: Như van điện từ (Solenoid Valve), van bi điều khiển khí nén.

• Tại điểm cuối hoặc các đoạn cua vuông góc của các tuyến đường ống trục chính có chiều dài lớn.

Quy trình kiểm tra và bảo trì định kỳ

• Kiểm tra rò rỉ: Định kỳ hàng tháng, kiểm tra phần màng van hoặc các đầu kết nối xem có dấu hiệu rò rỉ lưu chất hay không.

• Kiểm tra áp suất khí nén: Đối với các dòng van kiểu màng hoặc bình tích áp, cần định kỳ 6 tháng kiểm tra và nạp lại áp suất khí Nitơ/khí nén vào buồng chứa theo đúng tài liệu hướng dẫn của nhà sản xuất.

• Vệ sinh hệ thống định kỳ: Đảm bảo nguồn nước không chứa quá nhiều cặn bẩn, sỏi đá làm kẹt piston hoặc rách màng ngăn đàn hồi.

Lưu ý vận hành an toàn

Để bảo vệ hệ thống một cách chủ động, bên cạnh việc lắp đặt van, đơn vị vận hành cần đào tạo kỹ thuật viên tránh hành vi đóng mở van cơ học quá nhanh đột ngột. Đồng thời, cần lắp đặt thêm các hệ thống tủ điện điều khiển thông minh, đảm bảo nguồn điện cấp cho máy bơm luôn ổn định, hạn chế tình trạng sập nguồn liên tục gây sốc áp hệ thống.

Câu hỏi thường gặp (FAQ)

Van chống búa nước có thực sự cần thiết không?

Cực kỳ cần thiết. Đối với các hệ thống có công suất bơm lớn, trục ống cao tầng hoặc đường ống dài, nếu không lắp thiết bị này, tần suất xảy ra sự cố nứt vỡ ống và hỏng thiết bị đo là rất cao, gây mất an toàn nghiêm trọng.

Water hammer valve và van giảm áp có giống nhau không?

Hoàn toàn khác nhau. Van giảm áp dùng để duy trì một áp suất đầu ra ổn định, cố định liên tục. Trong khi đó, water hammer valve chỉ hoạt động khi xuất hiện các xung áp đột biến tăng cao trong tích tắc nhằm mục đích triệt tiêu làn sóng va đập thủy lực này.

Nên lắp water hammer valve ở vị trí nằm ngang hay thẳng đứng?

Hầu hết các dòng van hiện đại đều thiết kế linh hoạt, cho phép lắp đặt theo cả phương thẳng đứng hoặc phương nằm ngang. Tuy nhiên, vị trí lắp đặt phải càng gần nguồn phát sinh xung áp (bơm, van điện từ) càng tốt để đạt hiệu quả cao nhất.

Hệ thống dân dụng gia đình có cần lắp water hammer valve không?

Có thể cần thiết nếu trong nhà bạn sử dụng các dòng bơm tăng áp công suất lớn và thường xuyên nghe thấy tiếng kêu "kịch kịch" gõ mạnh vào tường mỗi khi tắt vòi nước hoặc khi máy giặt, máy rửa bát ngắt nước đột ngột.

Tuổi thọ của van chống búa nước thông thường kéo dài bao lâu?

Tuổi thọ trung bình của một thiết bị chính hãng chất lượng cao thường dao động từ 5–15 năm, phụ thuộc vào tần suất hoạt động của hệ thống, chất lượng nguồn lưu chất và việc bảo trì buồng khí định kỳ.

Van chống búa nước – Giải pháp bảo vệ hệ thống đường ống toàn diện

Tóm lại, hiện tượng búa nước là một "sát thủ thầm lặng" có sức tàn phá cực kỳ khủng khiếp đối với mọi hệ thống đường ống dẫn lưu chất từ dân dụng cho đến công nghiệp. Việc chủ động đầu tư và lắp đặt water hammer valve chính là phương án toàn diện giúp doanh nghiệp giảm áp lực đột biến, bảo vệ máy bơm, kéo dài tuổi thọ đường ống và tối thiểu hóa chi phí bảo trì hệ thống xuống mức thấp nhất.

Để thiết bị phát huy được tối đa năng lực bảo vệ, bạn cần đặc biệt lưu ý phối hợp đồng bộ các nguyên tắc: chọn đúng kích thước, chọn đúng áp suất định mức và lắp đặt đúng vị trí kỹ thuật theo khuyến cáo của chuyên gia. Đừng để những sự cố gián đoạn sản xuất và nứt vỡ đường ống làm ảnh hưởng đến tiến độ và kinh tế của doanh nghiệp bạn.

Nếu bạn đang tìm kiếm một giải pháp chống búa nước toàn diện, tối ưu chi phí và phù hợp tuyệt đối với hạ tầng nhà máy của mình, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi qua Hotline hoặc để lại thông tin kỹ thuật dưới đây. Chúng tôi luôn sẵn sàng khảo sát, tính toán thủy lực và mang đến cho bạn giải pháp van công nghiệp tối ưu nhất!
