10K Globe Valve: Giải Pháp Kiểm Coát Lưu Lượng Tối Ưu Cho Hệ Thống Công Nghiệp

Vì Sao 10K Globe Valve Được Sử Dụng Rộng Rãi Trong Hệ Thống Công Nghiệp?

Trong các hệ thống đường ống công nghiệp vận hành hơi nóng (steam), nước nóng, hay dầu truyền nhiệt, việc kiểm soát và điều tiết lưu lượng chính xác là yếu tố sống còn quyết định đến hiệu suất và an toàn toàn hệ thống. Trên thực tế, rất nhiều doanh nghiệp đang phải đối mặt với tình trạng lưu lượng không ổn định, áp suất dao động liên tục, và van đóng mở không chính xác. Hệ quả trực tiếp là hiện tượng hao hụt năng lượng nghiêm trọng, làm tăng chi phí vận hành và giảm tuổi thọ của toàn bộ thiết bị ngoại vi.

Nhiều kỹ sư vận hành nhận ra rằng, không phải loại van công nghiệp nào cũng có thể đảm nhận tốt nhiệm vụ điều tiết dòng chảy dưới áp lực cao. Các dòng van thông thường khi hé mở rất dễ bị hiện tượng xâm thực (cavitation) làm mài mòn đĩa van nhanh chóng. Đây chính là lý do vì sao van cầu tiêu chuẩn 10K trở thành sự lựa chọn ưu tiên hàng đầu, xuất hiện phổ biến trong hầu hết các nhà máy chế biến, dệt nhuộm, thực phẩm và hóa chất hiện nay.

Vậy 10k globe valve là gì, cơ chế hoạt động ra sao và ứng dụng thế nào để tối ưu hóa hiệu năng? Hãy cùng các chuyên gia kỹ thuật phân tích sâu chủ đề này ngay dưới đây.

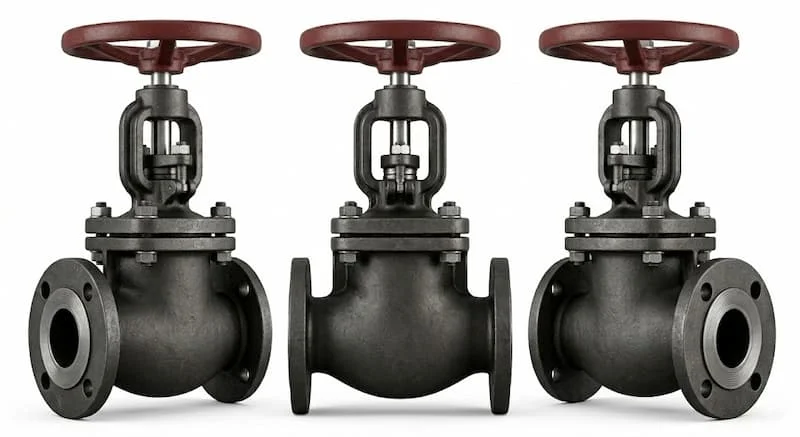

10K Globe Valve Là Gì?

10K Globe Valve (hay còn gọi là van cầu chữ ngã, van yên ngựa tiêu chuẩn 10K) là một dòng van cầu công nghiệp được thiết kế và thử nghiệm nghiêm ngặt theo tiêu chuẩn áp lực JIS của Nhật Bản. Chức năng cốt lõi của thiết bị này bao gồm:

• Điều tiết lưu lượng: Kiểm soát chính xác lưu lượng dòng chảy đi qua đường ống theo các tỷ lệ phần trăm mong muốn.

• Đóng mở dòng chảy: Cắt hoặc mở hoàn toàn môi chất một cách an toàn.

• Kiểm soát áp suất: Hỗ trợ giảm bớt và ổn định áp suất phía sau van thông qua việc điều chỉnh khoảng hở của đĩa van.

Ý nghĩa của ký hiệu 10K trong tiêu chuẩn công nghiệp

Ký hiệu 10K biểu thị cấp áp suất danh nghĩa (Pressure Rating) dựa trên tiêu chuẩn JIS (Japanese Industrial Standards - Tiêu chuẩn Công nghiệp Nhật Bản). Để dễ dàng ứng dụng vào tính toán kỹ thuật, người ta thường quy đổi giá trị 10K tương đương sang các đơn vị đo lường phổ biến sau:

Mức áp lực này cực kỳ phù hợp với các hệ thống trung áp – phân khúc phổ biến nhất trong các dây chuyền sản xuất công nghiệp hiện đại.

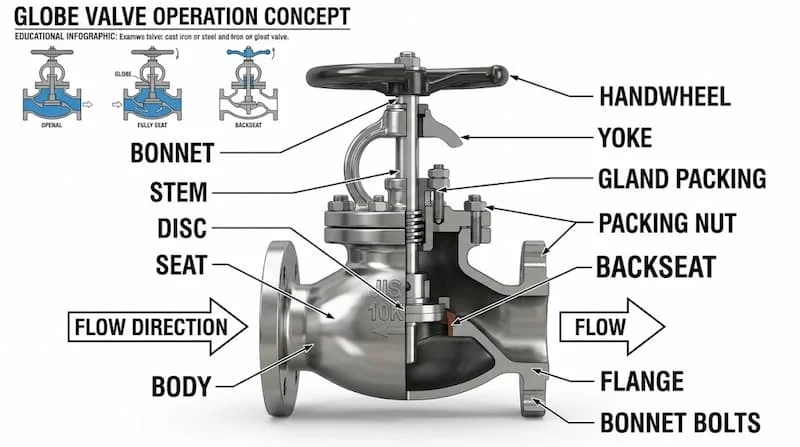

Cấu tạo cơ bản của thiết bị

Một sản phẩm van cầu tiêu chuẩn 10K hoàn chỉnh được cấu thành từ các bộ phận chính sau:

1. Thân van (Body): Thiết kế dạng chữ ngã (yên ngựa) bằng gang, thép hoặc inox để chịu áp lực.

2. Nắp van (Bonnet): Phần liên kết phía trên thân van, giữ trục van cố định và là bệ đỡ cho bộ phận làm kín.

3. Đĩa van (Disc/Plug): Bộ phận trực tiếp chặn hoặc mở dòng chảy, có biên dạng hình côn hoặc hình trụ để tối ưu cho việc điều tiết.

4. Trục van (Stem): Truyền mô-men xoắn từ tay quay xuống để nâng hạ đĩa van.

5. Tay quay (Handwheel): Bộ phận truyền động thủ công để vận hành van.

6. Gioăng làm kín (Packing/Gasket): Ngăn chặn môi chất rò rỉ ngược lên theo trục van ra môi trường ngoài.

Nguyên Lý Hoạt Động Của van cầu tiêu chuẩn 10K

Khác với van bi hay van bướm hoạt động theo cơ chế quay góc 90 độ, van cầu công nghiệp nói chung và dòng van 10K nói riêng vận hành dựa trên chuyển động tịnh tiến lên xuống của đĩa van.

Cơ chế đóng mở và điều tiết cụ thể

Khi người vận hành xoay tay quay theo chiều kim đồng hồ, trục van có ren sẽ xoay và đẩy đĩa van hạ xuống. Khi đĩa van ép chặt vào ghế van (seat), dòng chảy bị ngắt hoàn toàn. Ngược lại, khi xoay ngược chiều kim đồng hồ, trục van sẽ nâng đĩa van lên, tạo ra một khoảng hở giữa đĩa van và ghế van. Bằng cách thay đổi độ cao của khoảng hở này, người vận hành có thể dễ dàng điều chỉnh lưu lượng dòng chảy đi qua một cách mịn màng và chính xác.

Ưu điểm vượt trội trong kiểm soát lưu lượng

Lý do giúp van cầu tiêu chuẩn 10K vượt trội hoàn toàn so với các loại van khác trong ứng dụng điều tiết là nhờ cấu trúc dòng chảy đổi hướng bên trong thân van. Khi dòng môi chất đi qua van, nó buộc phải chuyển hướng đi lên qua vách ngăn, tạo ra một lực cản tuyến tính.

Khoảng cách dịch chuyển của đĩa van tỷ lệ thuận với tỷ lệ lưu lượng đi qua. Điều này giúp ngăn ngừa hiện tượng rung lắc dòng chảy, hạn chế tối đa việc đĩa van bị xói mòn khi hé mở ở góc nhỏ – một nhược điểm chí mạng mà van bướm hay van cổng không thể khắc phục được.

Các Loại 10K Globe Valve Phổ Biến Hiện Nay

Để đáp ứng đa dạng môi trường kỹ thuật, van cầu tiêu chuẩn 10K được sản xuất với nhiều biến thể về vật liệu, phương thức kết nối và hình dáng cấu trúc.

Phân loại theo vật liệu chế tạo

• Van cầu gang 10K (Cast Iron): Thường sử dụng gang xám (FC200) hoặc gang dẻo (FCD450). Dòng van này có giá thành thấp, tối ưu chi phí cho các hệ thống nước sạch, nước thải nhẹ hoặc hệ thống hơi bão hòa áp suất thấp.

• Van cầu thép đúc 10K (Carbon Steel - WCB): Có khả năng chịu nhiệt độ cao và độ bền kéo tốt. Đây là lựa chọn bắt buộc cho các hệ thống hơi nóng (steam) áp lực cao, lò hơi, và dầu truyền nhiệt.

• Van cầu inox 10K (Stainless Steel - SUS304, SUS316): Sở hữu đặc tính chống ăn mòn hóa học tuyệt vời. Dòng van này chuyên dùng trong môi trường hóa chất, axit nhẹ, hoặc các ngành yêu cầu vệ sinh an toàn nghiêm ngặt như thực phẩm, dược phẩm.

Phân loại theo kiểu kết nối với đường ống

• Mặt bích JIS 10K: Kiểu kết nối phổ biến nhất. Ưu điểm là liên kết cực kỳ chắc chắn, khả năng chịu rung động tốt và dễ bảo trì, tháo lắp khi cần vệ sinh.

• Kết nối ren: Thường dùng cho các đường ống nhỏ dưới DN50. Giúp lắp đặt nhanh chóng, tiết kiệm không gian nhờ kích thước nhỏ gọn.

• Kết nối hàn (Socket Weld / Butt Weld): Đảm bảo độ kín tuyệt đối 100%, không lo rò rỉ ở các mối nối, chịu được áp suất cao và nhiệt độ cực hạn.

Phân loại theo dạng thiết kế dòng chảy

• Globe valve dạng thẳng (Straight Pattern): Loại phổ biến nhất, dòng chảy bị đổi hướng hình chữ S bên trong thân van.

• Globe valve chữ Y (Y-Pattern): Trục van và thân van tạo thành một góc nghiêng, giúp giảm thiểu tổn thất áp suất dòng chảy so với dạng thẳng.

• Globe valve góc 90° (Angle Pattern): Dòng chảy vào và ra tạo thành một góc vuông, vừa có chức năng điều tiết vừa thay thế cho một co cút góc của đường ống.

Thông Số Kỹ Thuật Quan Trọng Cần Biết

Khi lựa chọn van cầu tiêu chuẩn 10K, các kỹ sư cần đối chiếu chính xác các thông số kỹ thuật cốt lõi để đảm bảo thiết bị hoạt động an toàn trong hệ thống:

So Sánh 10K Globe Valve Với Các Loại Van Khác

Việc hiểu rõ sự khác biệt giữa van cầu và các dòng van công nghiệp khác sẽ giúp doanh nghiệp tránh được những lãng phí không đáng có trong quá trình thiết kế hệ thống.

10K Globe Valve vs Gate Valve (Van cổng)

• Điều tiết lưu lượng: Van cầu vượt trội nhờ khả năng kiểm soát mịn. Van cổng hoàn toàn không thể điều tiết, nếu hé mở van cổng, đĩa van sẽ bị mài mòn nhanh chóng và gây rung giật đường ống.

• Tổn thất áp suất: Van cổng có dòng chảy thẳng nên tổn thất áp suất gần như bằng không. Van cầu gây ra tổn thất áp suất lớn do dòng chảy bị uốn cong bên trong thân van.

• Độ kín: Van cầu có hành trình đóng ngắn và lực ép trực diện nên độ kín khít khi đóng hoàn toàn tốt hơn van cổng sau thời gian dài sử dụng.

10K Globe Valve vs Ball Valve (Van bi)

• Tốc độ đóng mở: Van bi đóng mở cực nhanh chỉ bằng thao tác gạt $90^\circ$. Van cầu cần xoay tay quay nhiều vòng nên tốc độ đóng mở chậm hơn.

• Độ chính xác điều tiết: Van bi (trừ dòng van bi chữ V chuyên dụng) rất khó điều tiết chính xác ở các góc mở nhỏ. Van cầu cung cấp khả năng tuyến tính hóa dòng chảy hoàn hảo.

• Tuổi thọ: Khi dùng để điều tiết, van cầu có tuổi thọ cao hơn nhiều vì đĩa van chịu lực phân bổ đều, không bị hiện tượng mòn một bên như bi của van bi.

Tiêu Chuẩn JIS 10K Có Ý Nghĩa Gì?

Tiêu chuẩn JIS (Japan Industrial Standard) là bộ tiêu chuẩn công nghiệp uy tín bậc nhất thế giới do Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản thiết lập. Một sản phẩm đạt mác tiêu chuẩn JIS 10K đồng nghĩa với việc nó tuân thủ chính xác từ kích thước tâm lỗ bulong, độ dày mặt bích cho đến khả năng chịu lực nén.

So sánh mặt bích JIS 10K với các tiêu chuẩn quốc tế khác

Một sai lầm kinh điển trong cơ khí lắp ráp là cho rằng các mặt bích cùng áp lực định mức có thể lắp lẫn với nhau. Thực tế cấu trúc hình học của chúng hoàn toàn khác biệt:

• JIS 10K vs PN10 / PN16 (Tiêu chuẩn Đức/Châu Âu - DIN): Khoảng cách tâm lỗ bulong và số lượng lỗ bulong hoàn toàn lệch nhau. Bạn không thể bắt chung bulong giữa một mặt bích JIS 10K và một mặt bích PN16.

• JIS 10K vs ANSI Class 150 (Tiêu chuẩn Mỹ): ANSI Class 150 chịu được áp lực lên đến khoảng  20 bar (2.0 MPa), cao hơn đáng kể so với JIS 10K (10 bar) và cấu trúc kích thước hình học mặt bích cũng lớn hơn hoàn toàn.

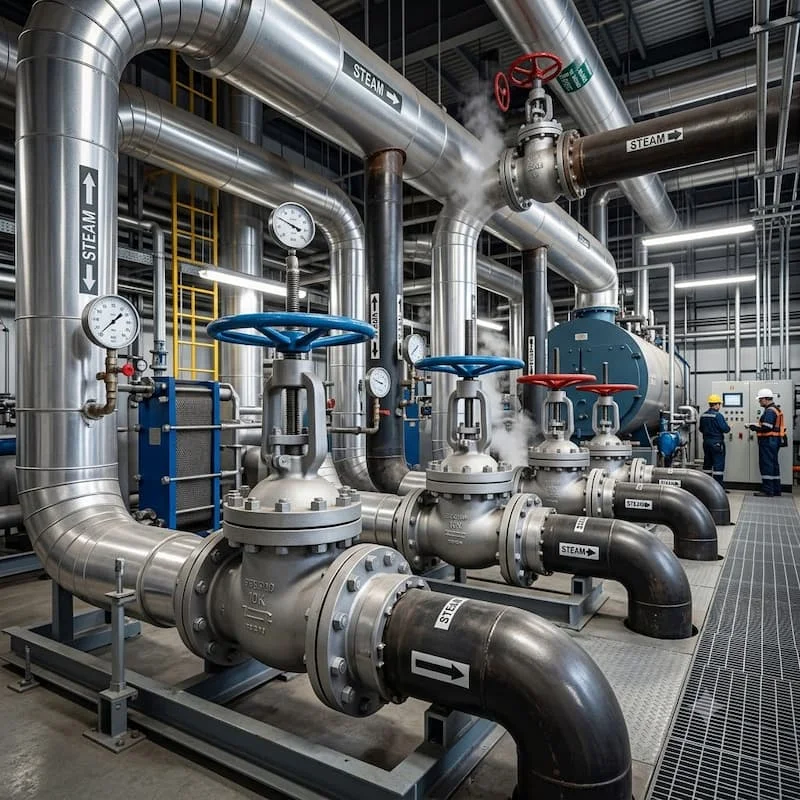

Ứng Dụng Thực Tế Của van cầu tiêu chuẩn 10K

Nhờ sở hữu dải thông số kỹ thuật tối ưu và khả năng vận hành bền bỉ, van cầu công nghiệp tiêu chuẩn 10K hiện diện trong hầu hết các phân khu kỹ thuật:

• Hệ thống hơi nóng công nghiệp: Lắp đặt tại các đường ống cấp hơi từ lò hơi (Boiler) đến các thiết bị công nghệ (Steam line) để điều chỉnh chính xác nhiệt độ thông qua lưu lượng hơi.

• Hệ thống nước công nghiệp: Ứng dụng trong các vòng tuần hoàn nước làm mát (Cooling water), hệ thống điều hòa không khí trung tâm (Chiller).

• Hệ thống dầu nóng: Sử dụng van cầu thép đúc 10K trong các hệ thống truyền nhiệt bằng dầu (Thermal oil) của các nhà máy sản xuất bao bì, sấy gỗ.

• Nhà máy thực phẩm & Nước giải khát: Sử dụng dòng van 10K bằng inox cho các đường ống sấy tiệt trùng, hệ thống vệ sinh tại chỗ (CIP).

• Nhà máy hóa chất: Kiểm soát lưu lượng các dung dịch ăn mòn, dung môi, đòi hỏi độ an toàn môi trường cực cao.

Khi nào nên và không nên chọn 10K Globe Valve?

• Nên chọn khi: Hệ thống yêu cầu điều tiết lưu lượng liên tục, kiểm soát áp suất ngõ ra chặt chẽ và tần suất đóng mở van trong ngày lớn.

• Không nên chọn khi: Hệ thống cần lưu lượng đi qua tối đa mà không bị sụt giảm áp suất (ví dụ đường ống dẫn dòng xả chính), hoặc hệ thống cứu hỏa yêu cầu đóng mở khẩn cấp, cực nhanh.

Những Sai Lầm Thường Gặp Khi Chọn Van Cầu 10K

Trong quá trình tư vấn vật tư, chúng tôi nhận thấy các doanh nghiệp rất dễ mắc phải các sai lầm sau, gây thiệt hại lớn về mặt kinh tế:

1. Chọn sai vật liệu chế tạo: Sử dụng van cầu gang cho hệ thống dầu nóng vượt quá 220 độ C, dẫn đến giòn van và nguy cơ nứt vỡ thân van do sốc nhiệt.

2. Chọn sai áp suất vận hành: Hệ thống thực tế có áp suất đỉnh vượt quá 10 bar nhưng vẫn lắp van JIS 10K, làm biến dạng đĩa van và phá hủy gioăng.

3. Không kiểm tra kỹ tính chất môi chất: Dùng van thân gang cho hóa chất ăn mòn, khiến van bị rỉ sét mục nát chỉ sau vài tuần sử dụng.

4. Lắp ngược chiều dòng chảy: Van cầu có quy định hướng dòng chảy nghiêm ngặt (được đúc nổi bằng hình mũi tên trên thân van). Nếu lắp ngược, áp lực môi chất sẽ đẩy ngược vào dưới đĩa van, làm rung giật mạnh khi điều tiết và khiến việc đóng van cực kỳ nặng nề, nhanh hỏng trục.

5. Chọn sai kích thước đường ống (DN): Chọn kích thước van quá lớn so với lưu lượng thực tế, khiến van luôn phải hoạt động ở trạng thái mở dưới $10\%$, gây hiện tượng mài mòn cục bộ đĩa van cực nhanh.

Checklist Chọn Mua van cầu tiêu chuẩn 10K Chính Xác

Để đảm bảo quý khách hàng lựa chọn đúng sản phẩm ngay từ lần đầu tiên, hãy áp dụng quy trình kiểm tra 6 bước chuẩn hóa sau:

• Bước 1: Xác định chính xác môi chất vận hành (Nước sạch, nước thải, hơi nóng bão hòa, dầu truyền nhiệt hay hóa chất ăn mòn?).

• Bước 2: Xác định thông số giới hạn của hệ thống (Nhiệt độ tối đa là bao nhiêu độ C? Áp suất làm việc thường xuyên và áp suất đỉnh là bao nhiêu bar?).

• Bước 3: Lựa chọn vật liệu phù hợp tương ứng (Gang, Thép đúc hay Inox? Chọn gioăng làm kín là PTFE hay Graphite?).

• Bước 4: Kiểm tra kỹ tiêu chuẩn kết nối mặt bích (Đảm bảo bích trên ống cũng là tiêu chuẩn JIS 10K để vừa khít tâm lỗ bulong).

• Bước 5: Lựa chọn thương hiệu uy tín (Ưu tiên các dòng van có xuất xứ rõ ràng từ Nhật Bản, Hàn Quốc, Đài Loan để đảm bảo tuổi thọ phớt làm kín).

• Bước 6: Yêu cầu đầy đủ chứng từ kỹ thuật (Nhà cung cấp phải trình được chứng chỉ CO - Chứng nhận xuất xứ, CQ - Chứng nhận chất lượng và tài liệu kỹ thuật Catalogue đi kèm).

Hướng Dẫn Lắp Đặt Và Bảo Trì Đúng Kỹ Thuật

Vận hành một chiếc van bền bỉ phụ thuộc 50% vào chất lượng van và 50% vào cách lắp đặt, bảo dưỡng.

Quy trình lắp đặt tiêu chuẩn

• Đúng chiều dòng chảy: Luôn luôn quan sát và lắp đặt theo đúng chiều mũi tên được đúc trên thân van. Dòng chảy phải đi từ dưới đĩa van đi lên.

• Siết bulong đối xứng: Khi kết nối mặt bích, phải siết các bulong theo hình ngôi sao (đối xứng chéo) để lực ép lên vòng đệm (gasket) được đều, tránh hiện tượng vênh bích gây rò rỉ.

• Vệ sinh đường ống: Trước khi lắp van, phải súc rửa sạch đường ống để loại bỏ xỉ hàn, cát đá, tránh việc chúng kẹt vào ghế van làm xước đĩa van khi đóng.

Kế hoạch bảo trì định kỳ

• Kiểm tra cổ van (Packing): Nếu phát hiện môi chất rò rỉ lên trục tay quay, cần siết nhẹ đai ốc cổ van hoặc thay thế vòng đệm tết chèn (gland packing).

• Bôi trơn trục van: Định kỳ tra mỡ bôi trơn chịu nhiệt lên phần ren của trục van để thao tác quay tay nhẹ nhàng, tránh kẹt cứng.

• Kiểm tra Seat và Disc: Định kỳ tháo nắp van để kiểm tra bề mặt đĩa van và ghế van, nếu có hiện tượng mòn khuyết nhẹ cần rà phẳng lại (lapping) để đảm bảo độ kín.

Câu Hỏi Thường Gặp Về 10K Globe Valve (FAQ)

1. 10K Globe Valve chịu được áp suất tối đa là bao nhiêu?

Van được thiết kế để làm việc an toàn ở mức áp suất danh nghĩa là 10kgf/cm^2 (khoảng 10 bar hoặc 0.98 MPa) ở nhiệt độ tiêu chuẩn. Áp suất thử nghiệm vỏ của dòng van này thường đạt tới 21 kgf/cm^2.

2. Van cầu 10K có dùng cho hệ thống hơi nóng được không?

Hoàn toàn được. Tuy nhiên, bạn bắt buộc phải chọn van làm bằng vật liệu thép đúc (WCB) hoặc inox (SUS304/316) kết hợp với gioăng làm kín bằng Graphite để chịu được nhiệt độ cao của hơi nóng bão hòa hoặc hơi quá nhiệt. Không nên dùng van gang cho các hệ thống hơi quá nhiệt áp lực lớn.

3. Giữa Globe Valve và Gate Valve, loại nào tốt hơn?

Không có loại nào tốt hơn tuyệt đối mà phụ thuộc vào mục đích sử dụng. Nếu bạn cần điều tiết, kiểm soát dòng chảy linh hoạt, hãy chọn Globe Valve. Nếu bạn chỉ cần đóng hoặc mở hoàn toàn đường ống và muốn giảm thiểu tối đa tổn thất áp suất, hãy chọn Gate Valve.

4. Có thể lắp lẫn mặt bích tiêu chuẩn JIS 10K bằng mặt bích ANSI 150 không?

Không thể lắp lẫn trực tiếp. Kích thước đường kính ngoài, độ dày bích, số lượng lỗ bulong và đường kính vòng chia lỗ bulong của tiêu chuẩn Nhật Bản (JIS) và tiêu chuẩn Mỹ (ANSI) hoàn toàn khác nhau. Bạn sẽ cần một bộ chuyển đổi bích chuyên dụng nếu muốn kết nối chúng.

5. Bao lâu thì nên tiến hành bảo trì định kỳ cho van cầu 10K?

Thời gian bảo trì lý tưởng là từ 6 – 12 tháng/lần. Đối với các môi trường làm việc khắc nghiệt như hóa chất ăn mòn cao hoặc hệ thống hơi đóng mở liên tục, tần suất kiểm tra có thể rút ngắn xuống còn 3 tháng/lần để phòng ngừa sự cố kịp thời.

Tổng Kết

Dòng sản phẩm 10k globe valve đóng vai trò không thể thay thế trong các hệ thống cơ điện và đường ống công nghiệp nhờ khả năng kiểm soát lưu lượng tuyến tính chính xác, độ bền cơ học cao và cơ chế vận hành cực kỳ ổn định. Việc thấu hiểu từ cấu tạo, nguyên lý hoạt động cho đến các tiêu chuẩn kỹ thuật mặt bích JIS 10K sẽ giúp các doanh nghiệp tối ưu hóa chi phí vật tư, nâng cao hiệu suất năng lượng và loại bỏ hoàn toàn các rủi ro rò rỉ hệ thống.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về 10k globe valve!
