Hướng Dẫn Đọc Bản Vẽ Chi Tiết Van Nước Chuẩn Kỹ Thuật Từ Chuyên Gia

Vì Sao Cần Hiểu Bản Vẽ Chi Tiết Van Nước?

Trong xây dựng và vận hành hệ thống cơ điện (MEP), bản vẽ chi tiết van nước đóng vai trò như "ngôn ngữ chung" giữa nhà thiết kế, kỹ sư vận hành và bộ phận thu mua. Hãy tưởng tượng một kỹ sư thiết kế hệ thống đường ống phức tạp trong nhà máy, nếu không đọc hiểu bản vẽ van, việc tính toán không gian lắp đặt và dung sai sẽ hoàn toàn thiếu chính xác.

Tương tự, một nhân viên bảo trì khi đối mặt với sự cố rò rỉ cần phải tháo lắp đúng linh kiện; nếu không nắm rõ kết cấu cơ khí qua bản vẽ, họ rất dễ làm hỏng ren hoặc rách gioăng cao su. Đối với bộ phận thu mua, việc kiểm tra cấu tạo trước khi lựa chọn giúp doanh nghiệp tối ưu chi phí và tránh mua sai chủng loại.

Thực tế, rất nhiều dự án gặp phải các vấn đề nghiêm trọng như: không hiểu ký hiệu kỹ thuật dẫn đến chọn sai áp lực dòng chảy, không phân biệt được các bộ phận bên trong van, hoặc lắp đặt ngược hướng dòng chảy gây rò rỉ và giảm tuổi thọ thiết bị. Việc đọc hiểu bản vẽ chi tiết van nước giúp quá trình thiết kế, vận hành và bảo trì hệ thống đạt hiệu quả cao hơn, ngăn ngừa rủi ro hư hỏng hệ thống có giá trị lớn.

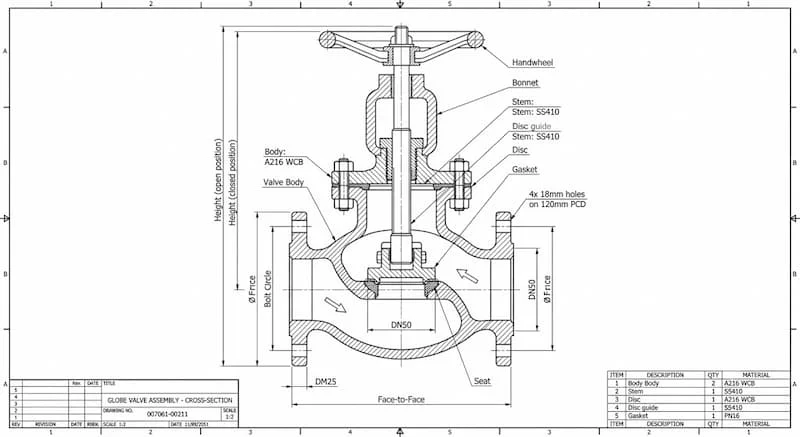

Bản vẽ chi tiết cấu tạo van nước dạng kỹ thuật

Bản Vẽ Chi Tiết Van Nước Là Gì?

Bản vẽ chi tiết van nước là tài liệu kỹ thuật mô tả toàn diện cấu trúc vật lý, hình học và cơ lý tính của một cụm van cụ thể. Đây không đơn thuần là một hình vẽ mô phỏng, mà là tập hợp các hình chiếu vuông góc, mặt cắt và bảng dữ liệu (Data Sheet) thể hiện chính xác tuyệt đối các yếu tố:

Kích thước hình học: Đường kính danh nghĩa, chiều dài phủ bì (Face-to-Face), tâm lỗ bulông.
Kết cấu và mặt cắt bên trong: Thể hiện rõ độ dày thành van, cấu tạo khoang dòng chảy và hành trình chuyển động của đĩa van.
Các bộ phận cấu thành: Chi tiết từng linh kiện từ trục, đĩa, gioăng đến ecu, bu-lông.
Vật liệu chế tạo: Chỉ rõ mác thép, loại cao su hay hợp kim được sử dụng cho từng chi tiết.

Trong chuỗi cung ứng và thi công, vai trò của bản vẽ này là tối thượng. Nó hỗ trợ sản xuất chính xác tại nhà máy, hỗ trợ lắp đặt chuẩn xác ngoài công trường, hỗ trợ bảo trì định kỳ (biết rõ vị trí thay gioăng, phớt) và là căn cứ để kỹ sư QA/QC kiểm tra chất lượng sản phẩm trước khi nghiệm thu.

Nguyên Lý Hoạt Động Của Van Nước Qua Bản Vẽ

Khi nhìn vào một bản vẽ kỹ thuật, đặc biệt là phần mặt cắt bổ dọc (Cross-section), chuyên gia có thể hình dung ngay nguyên lý vận hành và đường đi của lưu chất. Luồng nước khi đi vào thân van sẽ bị chặn lại hoặc cho phép đi qua dựa trên vị trí của cơ cấu đóng mở.

Trạng thái mở: Nước đi vào cửa vào (Inlet) của thân van. Lúc này trên bản vẽ, đĩa van (hoặc bi van) được nhấc lên hoặc xoay góc $90^\circ$ , tạo không gian trống cho nước đi qua và đi ra đầu xả (Outlet).
Trạng thái đóng: Cơ cấu truyền động (tay quay, tay gạt) truyền lực mô-men xoắn xuống trục van (Stem). Trục van tịnh tiến hoặc xoay, đẩy đĩa van (Disc) nén chặt vào gioăng làm kín (Seat).

Sự phối hợp cơ khí này hiển thị rõ trên bản vẽ qua các đường nét khuất và đường bao. Khoảng cách giữa đĩa van và mặt tỳ của gioăng trên bản vẽ thể hiện độ kín khít. Nếu gioăng làm kín bị vẽ sai dung sai, áp lực nước sẽ luồn qua các khe hở gây ra hiện tượng rò rỉ dòng chảy.

Cấu Tạo Chi Tiết Của Van Nước Trên Bản Vẽ Kỹ Thuật

Để bóc tách một bản vẽ tổng thể, bạn cần nắm rõ 6 bộ phận cốt lõi sau:

Thân Van (Body)

Thân van là phần khung chịu lực chính, chứa toàn bộ áp suất của dòng lưu chất. Trên bản vẽ, nó có kích thước lớn nhất và dày nhất, thường được chế tạo từ gang cầu, thép đúc, đồng hoặc inox (SUS304, SUS316). Vị trí của thân van luôn nằm ở trung tâm, tích hợp các kiểu kết nối như mặt bích hoặc ren.

Nắp Van (Bonnet)

Nắp van là bộ phận ghép nối phía trên thân van, có vai trò bảo vệ các chi tiết chuyển động bên trong và ngăn lưu chất trào ngược lên trên. Trên bản vẽ, nắp van liên kết với thân van qua hệ thống bu-lông kèm gioăng làm kín thân (Gasket).

Trục Van (Stem)

Trục van (ty van) là một thanh trụ dài, có nhiệm vụ truyền chuyển động cơ học từ tay vận hành xuống đĩa van. Trên bản vẽ kỹ thuật, trục van được thể hiện với các đường ren (đối với van ty nổi/ty chìm) hoặc bề mặt trơn nhẵn (đối với van bi, van bướm).

Đĩa Van (Disc)

Đây là bộ phận trực tiếp chặn hoặc mở dòng chảy. Tùy thuộc vào loại van, đĩa van trên bản vẽ có thể là một tấm hình tròn (van bướm), một quả bi khoét lỗ (van bi) hoặc một tấm nêm hình chữ V (van cổng).

Gioăng Làm Kín (Seat)

Gioăng làm kín (vòng đệm) đảm bảo độ kín khít tuyệt đối giữa đĩa van và thân van khi ở trạng thái đóng. Kỹ sư thường chú ý đến bộ phận này qua các ký hiệu vật liệu chịu nhiệt, chịu mài mòn như EPDM, PTFE hoặc Viton trên bản vẽ.

Tay Quay Hoặc Bộ Truyền Động

Nằm ở vị trí trên cùng của bản vẽ, đây là cơ cấu điều khiển bằng tay (vô lăng, tay gạt) hoặc tự động (bộ điều khiển điện, bộ điều khiển khí nén) giúp người vận hành tác động lực vào trục van.

Các Loại Bản Vẽ Van Nước Phổ Biến Hiện Hiện Nay

Mỗi dòng van có một cơ chế kỹ thuật riêng, do đó ngôn ngữ thiết kế trên bản vẽ cũng có sự khác biệt rõ rệt.

Bản Vẽ Van Cổng

Bản vẽ cấu tạo van cổng đặc trưng bởi phần thân cao để chứa hành trình chuyển động lên xuống của cánh van (đĩa nêm). Mặt cắt kỹ thuật sẽ hiển thị rõ đĩa van dịch chuyển theo chiều thẳng đứng, vuông góc với hướng dòng chảy. Bạn có thể tìm hiểu thêm về ứng dụng của dòng van này tại [chèn link: dịch vụ lắp đặt van công nghiệp].

Bản Vẽ Van Bi

Dòng van này có cấu tạo dịch chuyển xoay. Trên bản vẽ, điểm nhấn là một quả bi (Ball) có khoét lỗ xuyên tâm. Đường kính lỗ van (Bore) tương đương với đường kính trong của đường ống, cho phép dòng chảy đi qua thẳng hoàn toàn mà không bị tổn thất áp suất.

Bản Vẽ Van Bướm

Đặc điểm nhận dạng trên bản vẽ van bướm là kết cấu cực kỳ gọn nhẹ, chiều dài Face-to-Face rất ngắn. Đĩa van là một tấm kim loại phẳng đặt ngay trung tâm dòng chảy, xoay góc $90^\circ$ quanh trục để đóng mở.

Bản Vẽ Van Một Chiều

Bản vẽ loại van này không có tay quay hay bộ phận điều khiển. Thay vào đó, mặt cắt kỹ thuật thể hiện cơ chế tự động dựa trên áp lực lưu chất, phổ biến là dạng lá lật (Swing check) hoặc dạng lò xo (Spring check) chỉ cho nước đi theo một chiều duy nhất.

Bản Vẽ Van Cầu

Bản vẽ van cầu (Globe valve) thể hiện một vách ngăn hình chữ S bên trong thân van. Đĩa van có dạng hình côn di chuyển lên xuống để điều tiết lưu lượng. Đây là dòng van có kết cấu nội bộ phức tạp nhất trên bản vẽ vì dòng đi của nước bị bẻ cong $180^\circ$ .

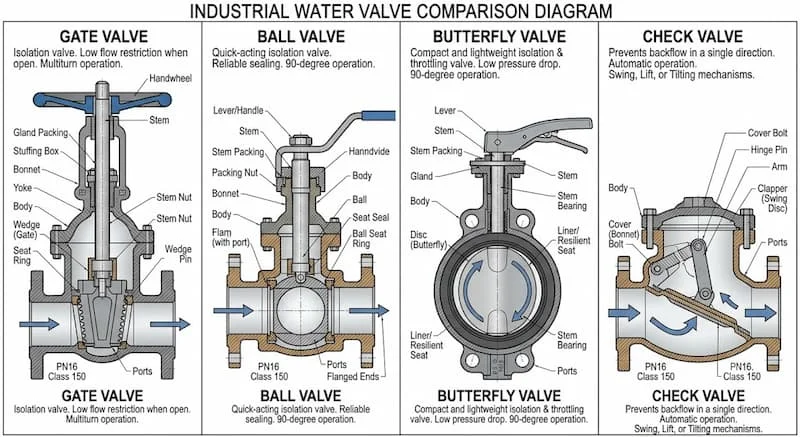

So sánh cấu tạo các loại van nước phổ biến

Các Ký Hiệu Thường Gặp Trên Bản Vẽ Van Nước

Để không bị nhầm lẫn khi đọc một bản vẽ kỹ thuật chuyên ngành, bạn bắt buộc phải nằm lòng các ký hiệu viết tắt và ký hiệu hình học chuẩn quốc tế dưới đây.

Giải thích các ký hiệu chữ (Ký hiệu kỹ thuật & Tiêu chuẩn)

Ký hiệu	Tên đầy đủ	Ý nghĩa kỹ thuật
DN	Diameter Nominal	Đường kính danh nghĩa của van (tính theo mm).
PN	Pressure Nominal	Áp suất danh nghĩa, áp lực làm việc tối đa ở 20 độ C (bar).
ANSI	American National Standards Institute	Tiêu chuẩn mặt bích và áp lực của Mỹ (Ví dụ: Class 150, Class 300).
JIS	Japanese Industrial Standards	Tiêu chuẩn công nghiệp Nhật Bản (Ví dụ: JIS 10K, JIS 20K).
BS	British Standards	Tiêu chuẩn Anh Quốc, thường dùng cho kết nối bích PN10, PN16.
ASTM	American Society for Testing and Materials	Tiêu chuẩn vật liệu Mỹ (Ví dụ: ASTM A126 cho gang đúc).
SUS304	Steel Use Stainless 304	Mác thép không gỉ (Inox 304), chịu ăn mòn tiêu chuẩn.
SUS316	Steel Use Stainless 316	Mác thép không gỉ cao cấp (Inox 316), chịu hóa chất và clorua.

Các ký hiệu hình học đồ họa trên bản vẽ

Ký hiệu hình học	Ý nghĩa trên bản vẽ chi tiết
Đường gạch chéo song song	Ký hiệu mặt cắt (Hatching), thể hiện phần kim loại đặc bị cắt qua.
Đường chấm gạch (– • –)	Đường tâm (Centerline), biểu thị tính đối xứng của chi tiết hoặc tâm ống.
Mũi tên chỉ hướng	Hướng dòng chảy bắt buộc của lưu chất (đặc biệt quan trọng với van 1 chiều, van cầu).
Các đường ren sát nhau	Mối ghép ren (Threaded connection) giữa thân van và đường ống hoặc trục van.
Khối hình chữ nhật nhô ra	Mối ghép mặt bích (Flanged connection) có khoan các lỗ bắt bu-lông.

Thông Số Kỹ Thuật Quan Trọng Trên Bản Vẽ

Khi lựa chọn hoặc phê duyệt bản vẽ kỹ thuật cho một dự án, chuyên gia cần bóc tách các thông số then chốt sau để đảm bảo tính tương thích hệ thống:

Kích Thước Danh Nghĩa (DN)
Thông số này xác định kích thước định danh kết nối với đường ống. Ví dụ, van có thông số DN50 sẽ lắp cho ống có đường kính ngoài danh nghĩa tương đương, giúp đồng bộ năng lực tải của toàn hệ thống.
Áp Suất Làm Việc (PN)
Xác định giới hạn chịu tải cơ học của van. Nếu hệ thống PCCC hoạt động ở áp lực 14 bar, bản vẽ van tối thiểu phải đạt tiêu chuẩn PN16 (16 bar). Chọn sai thông số này có thể dẫn đến nứt vỡ thân van dưới áp lực thủy tĩnh.
Chiều Dài Lắp Đặt (Face-to-Face)
Là khoảng cách giữa hai mặt mút kết nối của van. Thông số này cực kỳ quan trọng để kỹ sư cơ khí chừa khoảng trống chính xác trên đường ống khi hàn cắt bích.
Độ Dày Thành Van
Được quy định nghiêm ngặt theo các tiêu chuẩn như ASME B16.34. Độ dày thành van đảm bảo van không bị biến dạng khi hệ thống xảy ra hiện tượng búa nước (Water Hammer).
Vật Liệu Chế Tạo
Quyết định tuổi thọ của van dựa trên môi trường lưu chất. Bản vẽ phải ghi rõ vật liệu thân, đĩa, gioăng để người dùng đối chiếu xem van có chịu được nước mặn, hóa chất hay nước nóng không.
Tiêu Chuẩn Kết Nối
Quy định hình học của mặt bích (số lỗ bu-lông, đường kính vòng lỗ). Một van có tiêu chuẩn bích JIS 10K không thể lắp vừa vào đường ống có sẵn mặt bích tiêu chuẩn ANSI Class 150 do lệch tâm lỗ.

So Sánh Bản Vẽ Van Bi, Van Cổng Và Van Bướm

Để có cái nhìn tổng quan khi lựa chọn giải pháp thiết kế, bảng so sánh dưới đây dựa trên các đặc tính kỹ thuật thể hiện qua bản vẽ:

Tiêu chí	Van bi	Van cổng	Van bướm
Cấu tạo	Đơn giản	Phức tạp	Trung bình
Số lượng chi tiết	Ít	Nhiều	Trung bình
Kích thước	Nhỏ gọn	Lớn (chiều cao lớn)	Gọn (chiều ngang hẹp)
Bảo trì	Dễ	Khó hơn	Dễ
Khả năng điều tiết	Trung bình	Kém (chỉ nên đóng/mở hoàn toàn)	Tốt

Tại Sao Cần Đọc Đúng Bản Vẽ Chi Tiết Van Nước?

Việc làm chủ kỹ năng đọc bản vẽ mang lại những lợi ích thực tế to lớn và ngăn ngừa những sai sót kỹ thuật trong vận hành:

Chọn đúng chủng loại van: Tránh việc dùng nhầm van cổng cho tác vụ điều tiết lưu lượng (gây mài mòn đĩa van nhanh chóng).
Tính toán kích thước đường ống chính xác: Đảm bảo dòng chảy không bị thắt nút cổ chai, giúp hệ thống bơm hoạt động đúng công suất thiết kế.
Lắp đặt chính xác tuyệt đối: Hạn chế tình trạng lệch tâm bích gây ứng suất kéo lên bu-lông, nguồn gốc của các vết rò rỉ rỉ rả sau này.
Giảm chi phí bảo trì: Khi có bản vẽ chi tiết, đội ngũ kỹ thuật có thể đặt mua trước các bộ kit sửa chữa (gioăng, phớt) chính xác mã kích thước, rút ngắn thời gian dừng hệ thống (Downtime).

Khi Nào Cần Sử Dụng Bản Vẽ Chi Tiết Van Nước?

Bản vẽ kỹ thuật của van là tài liệu đồng hành trong suốt vòng đời của một dự án hạ tầng nước:

Thiết kế hệ thống cấp nước & PCCC: Kỹ sư công trình cần bản vẽ để lên sơ đồ công nghệ, tính toán tổn thất áp lực và bố trí không gian trong phòng bơm.
Nhà máy sản xuất & Hệ thống HVAC: Dùng trong việc bóc tách khối lượng vật tư (BOQ) và tích hợp điều khiển tự động hóa (SCADA/BMS) thông qua các van điều khiển điện.
Trạm xử lý nước & Hệ thống xử lý nước thải: Lựa chọn van dựa trên bản vẽ vật liệu để chống lại sự ăn mòn của hóa chất Clo, Axit hoặc Kiềm.
Bảo trì định kỳ: Là cẩm nang tra cứu khi cần tháo rời van, thay thế phụ tùng hoặc đại tu thiết bị sau một thời gian vận hành.

Kỹ sư đọc bản vẽ van nước trong môi trường công nghiệp

Những Sai Lầm Thường Gặp Khi Đọc Bản Vẽ Van

Dưới đây là các lỗi phổ biến mà ngay cả những người có kinh nghiệm cũng có thể mắc phải nếu thiếu cẩn trọng:

Sai lầm 1: Nhầm kích thước danh nghĩa (DN) với đường kính thực tế.
Nhiều người nghĩ DN50 nghĩa là đường kính lỗ van đúng 50mm. Thực tế, đường kính ngoài hoặc trong của ống sẽ dao động tùy thuộc vào độ dày tiêu chuẩn của ống.
Sai lầm 2: Bỏ qua tiêu chuẩn mặt bích.
Nghĩ rằng chỉ cần cùng kích thước DN là lắp vừa bích. Kết quả là bích van tiêu chuẩn DIN không thể bắt chung bu-lông với bích ống tiêu chuẩn BS do sai lệch khoảng cách tâm lỗ.
Sai lầm 3: Không chú ý đến vật liệu chế tạo gioăng.
Chỉ nhìn vật liệu thân van là Inox mà bỏ qua gioăng cao su EPDM bên trong. Khi cho nước nóng $120^\circ\text{C}$ đi qua, gioăng EPDM rất dễ bị biến dạng, gây phá hủy độ kín của van.
Sai lầm 4: Hiểu sai hoặc ngược hướng dòng chảy.
Lắp ngược van một chiều hoặc van cầu khiến dòng lưu chất bị chặn hoàn toàn hoặc gây áp lực phá hủy cơ cấu ty van.
Sai lầm 5: Không đối chiếu áp suất làm việc tối đa.
Sử dụng van PN10 vào hệ thống có áp lực đỉnh lên tới 12 bar dẫn đến nứt vỡ cơ học thân van do quá tải áp suất.

Hướng Dẫn Đọc Bản Vẽ Chi Tiết Van Nước Từ A-Z

Để đọc một bản vẽ van nước một cách khoa học, hãy tuân thủ quy trình 7 bước tiêu chuẩn sau:

Bước 1: Xác định loại van: Nhìn vào khung tên (Title Block) và hình dáng tổng thể để biết đây là van cổng, van bi, van bướm hay van điều tiết.
Bước 2: Kiểm tra mặt cắt kỹ thuật: Xem xét hình cắt bổ dọc để hình dung cấu tạo bên trong, đường đi của dòng nước và vị trí đĩa van khi đóng/mở.
Bước 3: Đọc kích thước danh nghĩa (DN): Xác định kích cỡ van để đối chiếu với kích thước đường ống thực tế của dự án.
Bước 4: Đọc áp suất danh nghĩa (PN/Class): Kiểm tra khả năng chịu áp của van, đảm bảo an toàn cho hệ thống.
Bước 5: Xác định vật liệu cấu thành: Xem bảng kê vật liệu (Bill of Materials - BOM) để kiểm tra mác thép của thân, đĩa và chủng loại cao su làm kín.
Bước 6: Kiểm tra tiêu chuẩn kết nối: Xác định van dùng kết nối ren hay mặt bích tiêu chuẩn nào (JIS, ANSI, BS, DIN).
Bước 7: Đối chiếu với hệ thống thực tế: Đánh giá không gian lắp đặt thực tế xem có đủ khoảng trống cho hành trình ty nổi của van cổng hay góc gạt của van bi không.

Checklist Trước Khi Chọn Van Theo Bản Vẽ

Trước khi phê duyệt phương án thiết kế hoặc mua hàng, hãy rà soát lại danh sách kiểm tra (Checklist) sau:

Xác định đặc tính lưu chất: Nước sạch, nước thải, nước nhiễm mặn hay hóa chất?
Kiểm tra nhiệt độ làm việc: Nhiệt độ tối đa của dòng nước là bao nhiêu độ C?
Kiểm tra áp suất hệ thống: Áp suất vận hành bình thường và áp suất thử nghiệm đỉnh (Test Pressure).
Chọn vật liệu phù hợp: Thân gang cho nước sạch thông thường, Inox cho môi trường ăn mòn.
Kiểm tra tiêu chuẩn kết nối: Đồng bộ tiêu chuẩn bích giữa van, phụ kiện và đường ống.
Xác nhận kích thước danh nghĩa (DN): Đảm bảo không làm thu hẹp dòng chảy ngoài ý muốn.
Đối chiếu bản vẽ nhà sản xuất: Đảm bảo bản vẽ phê duyệt trùng khớp với mã sản phẩm thực tế sẽ giao đến công trường.

Các Câu Hỏi Thường Gặp (FAQ)

Bản vẽ chi tiết van nước gồm những bộ phận nào?

Bản vẽ thể hiện đầy đủ các bộ phận gồm: thân van (Body), nắp van (Bonnet), trục van (Stem), đĩa van (Disc), gioăng làm kín (Seat) và bộ phận điều khiển cơ học (tay quay, tay gạt) hoặc bộ truyền động tự động.

Làm sao đọc được bản vẽ mặt cắt van nước?

Bạn cần trang bị kiến thức về ký hiệu kỹ thuật (đường nét vẽ mặt cắt), nhận diện hướng mũi tên dòng chảy và hiểu rõ cấu tạo cơ khí bên trong để phân biệt vùng không gian trống (cho nước đi qua) và các chi tiết chặn dòng.

DN trên bản vẽ van nước là gì?

DN (Diameter Nominal) là đường kính danh nghĩa của van. Đây là một thông số quy ước chuẩn quốc tế dùng để đồng bộ kích thước kết nối giữa van và các phụ kiện đường ống, không phải là đường kính trong hay đường kính ngoài chính xác tuyệt đối.

Bản vẽ van bi và van cổng khác nhau như thế nào?

Bản vẽ van bi thể hiện cơ cấu đóng mở bằng một quả bi có lỗ xuyên tâm xoay góc 90 độ, kết cấu van thường ngắn và có tay gạt. Bản vẽ cấu tạo van cổng thể hiện một đĩa van dạng nêm di chuyển tịnh tiến lên xuống bằng tay quay vô lăng, phần thân van thường cao hơn rất nhiều.

Có thể dùng một bản vẽ cho nhiều hãng van không?

Không nên. Bạn chỉ có thể dùng để tham khảo nguyên lý tổng thể. Mỗi nhà sản xuất đều có dung sai thiết kế, chiều dài Face-to-Face và độ dày thành van riêng biệt. Luôn luôn yêu cầu bản vẽ gốc từ nhà sản xuất cụ thể mà bạn chọn mua.

Tổng Kết về bản vẽ chi tiết van nước

Bản vẽ chi tiết van nước không chỉ là một tài liệu kỹ thuật thông thường mà là giải pháp giúp tối ưu hóa thiết kế, lắp đặt chính xác và kéo dài tuổi thọ vận hành cho toàn bộ hệ thống đường ống. Việc thấu hiểu kết cấu, ký hiệu kỹ thuật và các thông số chuyên ngành sẽ giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro rò rỉ, nứt vỡ hệ thống và lãng phí chi phí vật tư không đáng có.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về bản vẽ chi tiết van nước!
