Spence Valve: Giải Pháp Kiểm Soát Áp Suất Và Nhiệt Độ Hơi Nóng Đỉnh Cao

Vì Sao Nhiều Hệ Thống Hơi Công Nghiệp Lựa Chọn Spence Valve?

Trong kết cấu hạ tầng năng lượng của các nhà máy sản xuất hiện đại, hệ thống hơi nóng áp suất cao đóng vai trò như mạch máu cung cấp nhiệt năng cốt lõi. Từ các bộ trao đổi nhiệt công suất lớn, hệ thống điều hòa không khí HVAC tòa nhà, đến dây chuyền tiệt trùng của ngành thực phẩm hay các máng nhuộm của nhà máy dệt nhuộm, việc kiểm soát chính xác ba biến số: áp suất, nhiệt độ và lưu lượng là yếu tố sống còn quyết định đến chất lượng thành phẩm và hiệu suất vận hành kinh tế của toàn bộ doanh nghiệp.

Tuy nhiên, môi trường hơi nóng bão hòa vô cùng khắc nghiệt do có tốc độ lưu chuyển cao, dễ bám cặn và thường xuyên xảy ra hiện tượng búa nước. Nếu chủ đầu tư lựa chọn các dòng van điều khiển chất lượng kém, hệ thống sẽ liên tục gặp phải tình trạng trồi sụt áp suất, hao phí năng lượng do rò rỉ nhiệt và làm giảm tuổi thọ nghiêm trọng của các thiết bị đắt tiền phía sau như phong sấy hay bồn nấu. Việc khó kiểm soát áp suất không chỉ gây lỗi hỏng mẻ hàng loạt mà còn tiềm ẩn nguy cơ mất an toàn cháy nổ thiết bị áp lực.

Để giải quyết triệt để bài toán kỹ thuật hóc búa này, các kỹ sư cơ điện trưởng trên toàn thế giới đã tìm đến các giải pháp cơ khí chính xác có độ tin cậy tuyệt đối. Đó là lý do vì sao thương hiệu spence valve trở thành sự lựa chọn hàng đầu, được chỉ định lắp đặt cho các hệ thống hơi và điều áp tại các dự án trọng điểm đòi hỏi tiêu chuẩn vận hành nghiêm ngặt nhất.

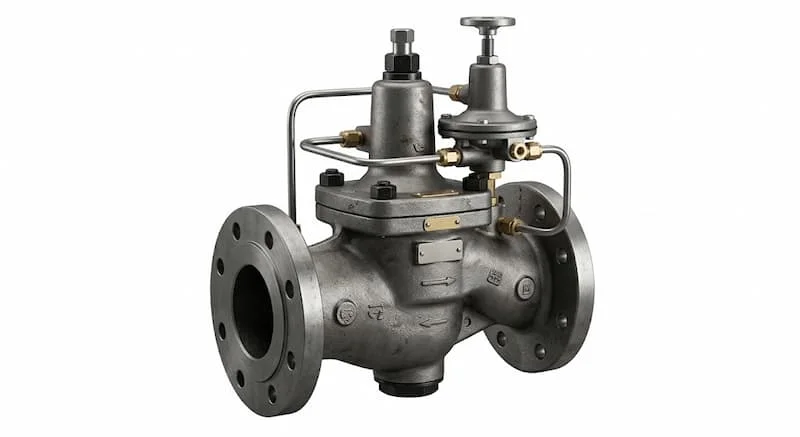

Spence Valve Là Gì?

Spence Valve là dòng van điều khiển áp suất, nhiệt độ và chất lưu công nghiệp cao cấp thuộc sở hữu của thương hiệu Spence Engineering (Hoa Kỳ) – một tên tuổi có lịch sử lâu đời hơn một thế kỷ chuyên chế tạo các thiết bị điều tiết dòng chảy mạnh mẽ.

Tại Việt Nam và quốc tế, các sản phẩm của hãng được ứng dụng rộng rãi trong các phân khu kỹ thuật phức tạp như:

• Steam System: Mạng lưới phân phối và giảm áp hơi nóng bão hòa hoặc hơi quá nhiệt.

• HVAC: Hệ thống sưởi ấm, thông gió và điều hòa không khí trung tâm của các tòa cao ốc.

• Process Control: Điều khiển quy trình công nghệ trong các nhà máy lọc dầu, hóa chất.

• Industrial Utilities: Các trạm năng lượng phụ trợ, phân phối nước nóng và khí nén quy mô lớn.

Đặc điểm công nghệ tạo nên danh tiếng của thương hiệu

Sở dĩ dòng van này chiếm trọn niềm tin của giới chuyên môn là nhờ vào những ưu thế thiết kế không thể sao chép: khả năng điều khiển áp suất chính xác đến từng dải 0.1 bar, cơ chế hoạt động ổn định bền bỉ dưới tần suất đóng mở liên tục, độ bền cơ học cao nhờ cấu trúc kim loại dày dặn và tư duy thiết kế chuyên dụng cho hơi nóng giúp triệt tiêu hiện tượng mài mòn dòng chảy hiệu quả.

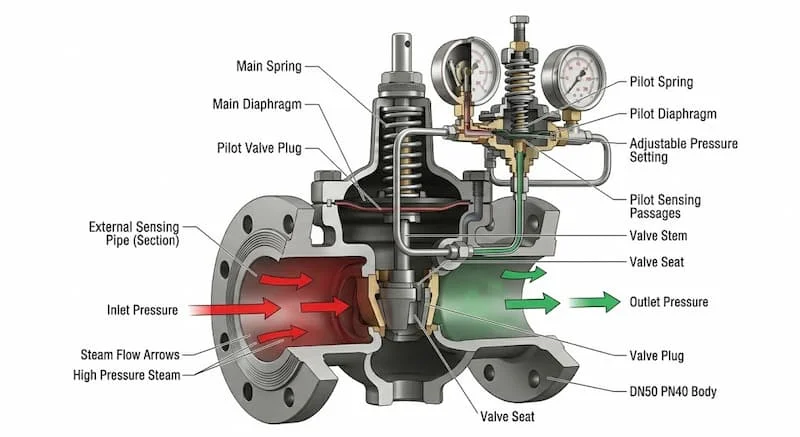

Nguyên Lý Hoạt Động Của Spence Valve

Sự khác biệt lớn nhất của dòng van này nằm ở cơ chế điều khiển thông minh dạng van điều khiển tác động gián tiếp (Pilot-Operated). Van vận hành dựa trên sự phối hợp thủy lực nhịp nhàng giữa bốn yếu tố cốt lõi: áp suất đầu vào, áp suất đầu ra, lực đàn hồi tinh chỉnh của lò xo và màng mỏng diaphragm bằng kim loại co giãn.

Quy trình tự động điều áp diễn ra theo kịch bản tuyến tính:

1. Cảm biến và phản hồi: Khi áp suất đầu ra của dòng hơi có xu hướng thay đổi do tải tiêu thụ ở hạ nguồn biến động, bộ van điều khiển phụ (Pilot) sẽ lập tức cảm nhận được sự thay đổi áp lực này thông qua đường ống cảm biến riêng biệt.

2. Dịch chuyển màng màng điều khiển: Áp suất phản hồi sẽ tác động trực tiếp lên màng diaphragm của van pilot, làm thay đổi lượng hơi mồi đi vào buồng chứa màng chính của van chủ.

3. Điều tiết đĩa van: Sự tăng giảm áp suất mồi này ép màng điều khiển dịch chuyển, kéo theo trục và đĩa van đóng hoặc mở một cách từ từ theo tỷ lệ mong muốn.

4. Duy trì trạng thái: Khi áp suất đầu ra đạt đúng giá trị cài đặt mặc định ban đầu, hệ lực cân bằng cơ học được thiết lập giúp áp suất được duy trì ổn định tuyệt đối mà không có hiện tượng dao động rung lắc đĩa van.

Nhờ cơ chế Pilot này, thiết bị được giới chuyên gia đánh giá rất cao về khả năng phản hồi siêu tốc và duy trì áp suất chính xác ngay cả khi lưu lượng tải ở các phân xưởng hạ nguồn thay đổi đột ngột từ $10\%$ đến $100\%$ công suất đỉnh.

Các Dòng Spence Valve Phổ Biến Hiện Nay

Để đáp ứng trọn vẹn cấu trúc một trạm phân phối năng lượng hơi (steam system) tiêu chuẩn, hãng đã phát triển hệ sinh thái sản phẩm vô cùng đa dạng:

1. Van giảm áp Spence (Pressure Reducing Valve)

Đây là dòng sản phẩm cốt lõi nhất, có nhiệm vụ hạ áp suất cao từ đường ống chính xuống áp suất thấp hơn phù hợp với thiết bị đầu cuối. Van hoạt động hoàn hảo với môi chất hơi nóng, khí nén và cả chất lỏng, sở hữu dải chỉnh áp linh hoạt và độ kín khít tuyệt đối khi đóng hoàn toàn.

2. Van duy trì áp suất (Back Pressure Valve)

Ngược lại với van giảm áp, dòng van này tự động mở ra khi áp suất thượng nguồn vượt ngưỡng cài đặt nhằm ổn định áp suất phía trước van. Thiết bị thường được ứng dụng trong các hệ thống hồi hơi (condensate return) hoặc các mạch vòng yêu cầu hệ thống áp suất ổn định để bảo vệ máy nén, bơm.

3. Van điều khiển nhiệt độ (Temperature Regulator)

Dòng van kết hợp đầu cảm biến nhiệt co giãn chứa chất lỏng đặc chủng. Khi nhiệt độ môi chất thay đổi, chất lỏng giãn nở tác động lên màng van để đóng mở dòng hơi cấp nhiệt. Thiết bị cực kỳ phổ biến trong các bộ trao đổi nhiệt dạng tấm hoặc dạng ống và hệ thống HVAC quy mô lớn.

4. Van điều khiển áp suất tự động (Combined Pressure/Temperature Controls)

Dòng van tích hợp đa năng, vừa kiểm soát áp suất đỉnh vừa giới hạn nhiệt độ tối đa, chuyên dùng cho các nhà máy công nghiệp nặng và các dây chuyền sản xuất liên tục, giảm thiểu tối đa số lượng thiết bị cần lắp đặt trên đường ống.

Thông Số Kỹ Thuật Quan Trọng Của Spence Valve

Khi lập hồ sơ thiết kế hoặc mua sắm vật tư thay thế, các kỹ sư cần đối chiếu chính xác các thông số cơ học sau:

• Kích thước danh nghĩa (Size): Phủ rộng từ các đường ống nhánh nhỏ đến trục chính: DN15, DN20, DN25, DN40, DN50, DN80, DN100 và lớn hơn lên tới DN300.

• Tiêu chuẩn áp suất làm việc: Đáp ứng các chuẩn kết nối áp lực khắt khe của Hoa Kỳ bao gồm ANSI Class 125, ANSI Class 150 và ANSI Class 300.

• Dải nhiệt độ vận hành: Thiết kế bền bỉ thích hợp cho cả môi trường hơi bão hòa (Saturated Steam) lẫn môi trường hơi quá nhiệt (Superheated Steam) ở mức nhiệt độ có thể vượt ngưỡng 315 độ C.

• Kiểu kết nối hình học: Kết nối dạng ren tiêu chuẩn cho kích cỡ nhỏ (dưới 2 inch) và kết nối mặt bích vững chắc cho các kích cỡ lớn.

• Vật liệu chế tạo thân van: Đa dạng phân khúc từ gang xám, gang dẻo chịu lực tốt, đến thép đúc chịu áp lực cao và inox cao cấp chống ăn mòn hóa chất tuyệt đối.

So Sánh Spence Valve Với Các Thương Hiệu Khác

Để giúp doanh nghiệp có cái nhìn khách quan nhất trước khi phê duyệt ngân sách vật tư, hãy cùng đặt dòng sản phẩm này lên bàn cân so sánh với các thương hiệu lớn khác trong ngành thiết bị hơi nhiệt:

1. Spence vs Spirax Sarco (Anh Quốc)

Spirax Sarco là thương hiệu toàn cầu rất phổ biến về các giải pháp bẫy hơi và van điều áp. Tuy nhiên, nếu xét về giá thành, sản phẩm của Hoa Kỳ thường mang tính cạnh tranh tốt hơn ở phân khúc van Pilot cỡ lớn. Về dịch vụ kỹ thuật, cấu trúc mô-đun tách rời phần Pilot của hãng giúp thợ cơ điện dễ dàng tháo rời sửa chữa, thay thế linh kiện nội bộ mà không cần dỡ bỏ toàn bộ thân van chính ra khỏi đường ống như một số dòng của Spirax Sarco.

2. Spence vs TLV (Nhật Bản)

TLV nổi tiếng với độ gia công tinh xảo và hiệu suất điều áp tối ưu bằng đĩa van giảm chấn rung. Tuy nhiên, dòng sản phẩm của Mỹ lại chiếm ưu thế ở khả năng xử lý hơi nóng chứa nhiều tạp chất hoặc cặn cơ học thô nhờ thiết kế màng kim loại phẳng bản dày chịu lực tốt hơn, ít bị nhạy cảm với bụi bẩn hơn dòng bọc kín của Nhật Bản.

3. Spence vs Yoshitake (Nhật Bản)

Yoshitake hướng tới phân khúc phổ thông với chi phí đầu tư ban đầu khá rẻ và lắp đặt đơn giản. Dù vậy, khi xét về độ chính xác điều khiển áp suất và độ bền lò xo trong môi trường tải nặng biến thiên liên tục 24/7, thương hiệu từ Mỹ vượt trội hơn hẳn về tuổi thọ cơ học dài lâu.

Tại Sao Spence Valve Được Ưa Chuộng Trong Hệ Thống Hơi?

• Độ ổn định hệ thống cực cao: Thiết kế khí động học lòng van giúp dòng hơi đi qua mượt mà, giảm thiểu tối đa hiện tượng xâm thực và tiếng ồn lớn khi xả áp.

• Tuổi thọ cơ học dài lâu: Việc sử dụng màng ngăn Diaphragm bằng kim loại thay cho gioăng cao su co giãn giúp van chịu được sự lão hóa nhiệt tuyệt vời, hoạt động trơn tru hàng thập kỷ.

• Độ chính xác điều áp tối ưu: Sai số áp suất đầu ra luôn duy trì dưới ngưỡng $\pm 1\%$, giúp bảo vệ an toàn cho mọi quy trình công nghệ hạ nguồn.

• Giảm thiểu tiêu hao năng lượng tối đa: Độ kín khít khi đóng đạt tiêu chuẩn quốc tế giúp ngăn chặn hoàn toàn hiện tượng thất thoát hơi bão hòa, tiết kiệm hàng trăm triệu đồng tiền nhiên liệu đốt lò mỗi năm cho doanh nghiệp.

• Chi phí vận hành thấp: Nhờ kết cấu thiết kế thông minh, việc bảo dưỡng định kỳ chỉ cần thay thế các màng ngăn nhỏ với chi phí cực kỳ tiết kiệm, không đòi hỏi thay mới nguyên cụm van.

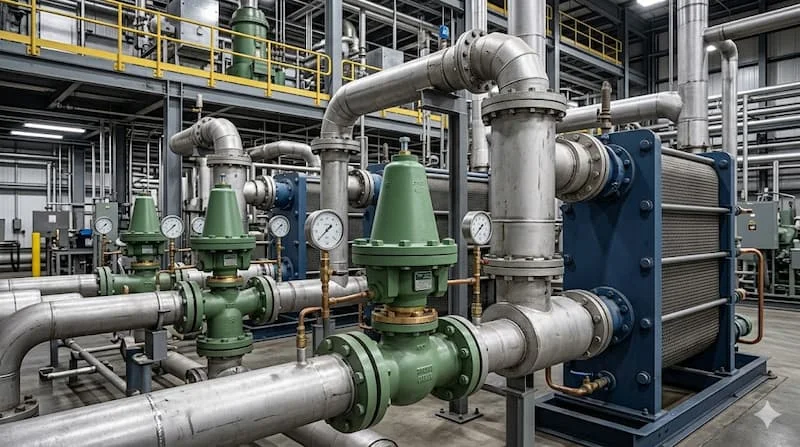

Ứng Dụng Thực Tế Của Spence Valve Trong Các Ngành Công Nghiệp

Sự xuất hiện của thương hiệu van đến từ Mỹ này là sự đảm bảo cho tính an toàn và hiệu suất của các nhà máy quy mô lớn:

• Nhà máy thực phẩm & đồ uống: Kiểm soát lưu lượng hơi nóng cấp cho các nồi tiệt trùng, bồn nấu nguyên liệu bia, sữa, nước giải khát, đảm bảo nhiệt độ chuẩn xác để giữ nguyên hương vị và độ an toàn vệ sinh.

• Nhà máy dược phẩm: Điều áp dòng hơi tinh khiết phục vụ cho các lò sấy tầng sôi, hệ thống chưng cất nước cất tiêm vô trùng.

• Hệ thống HVAC tòa nhà: Ổn định áp suất hơi cấp cho các bộ trao đổi nhiệt trung tâm cung cấp nước nóng sinh hoạt hoặc sưởi ấm cho các khu nghỉ dưỡng, khách sạn 5 sao.

• Ngành dệt nhuộm & hóa chất: Duy trì nhiệt độ chính xác cho các bể nhuộm vải, lô sấy căng định hình bề mặt và các tháp phản ứng hóa chất đòi hỏi độ ổn định nhiệt tuyến tính.

• Trạm phân phối hơi công nghiệp: Trái tim của các cụm giảm áp trung tâm trong các khu công nghiệp, hạ áp từ trục hơi chính 15 bar xuống các nhánh tiêu thụ 3 bar - 5 bar.

Khi Nào Nên Chọn Spence Valve?

Thiết bị này là sự đầu tư thông minh và đáng giá khi:

• Hệ thống công nghệ của bạn yêu cầu độ chính xác kiểm soát áp suất và nhiệt độ khắt khe (sai số nhỏ).

• Nhà máy vận hành liên tục nhiều ca với cường độ cao, không thể chấp nhận việc dừng máy đột ngột để sửa chữa van vật tư.

• Tải tiêu thụ hơi ở hạ nguồn thay đổi thường xuyên, đột ngột đòi hỏi van phải có năng lực phản hồi và bù áp siêu tốc.

Không cần thiết đầu tư khi:

• Hệ thống đường ống đơn giản, áp suất thấp, chỉ cần đóng ngắt on/off cơ bản.

• Ngân sách dự án ban đầu quá hạn hẹp và hệ thống chấp nhận được mức sai số áp suất lớn.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Spence Valve

• Chọn sai kích thước thân van (Sizing lỗi): Đây là sai lầm phổ biến nhất của thợ kỹ thuật khi luôn chọn kích cỡ van điều áp bằng đúng kích cỡ đường ống hiện tại (Ví dụ ống DN50 thì mua van DN50). Trong kỹ thuật hơi nhiệt, van giảm áp thường phải nhỏ hơn ống từ 1 đến 2 cấp (Ví dụ ống DN50 chỉ dùng van DN32) dựa trên bảng tính lưu lượng thực tế. Chọn van quá to sẽ gây hiện tượng "wiredrawing" – đĩa van luôn mấp mé sát bệ gây xói mòn và hỏng van nhanh chóng.

• Chọn sai dải áp suất lò xo (Spring range): Lựa chọn lò xo có dải chỉnh quá cao hoặc quá thấp so với áp suất đầu ra mong muốn, khiến hệ thống không thể tinh chỉnh van về điểm làm việc lý tưởng.

• Không tính toán lưu lượng dòng đỉnh (Q_max): Chỉ dựa vào thông số áp suất mà bỏ qua lưu lượng hơi tiêu thụ, dẫn đến hiện tượng van bị thiếu tải, không cấp đủ sản lượng hơi cho phân xưởng sản xuất.

• Chọn sai vật liệu cấu trúc thân van: Sử dụng van chất liệu gang cho môi trường hơi quá nhiệt có nhiệt độ vượt ngưỡng chịu đựng cơ học của gang dẻo, gây nứt vỡ thân van cực kỳ nguy hiểm.

Hướng Dẫn Chọn van Spence Phù Hợp Cho Hệ Thống

Để có cấu hình van chính xác, bộ phận cơ điện của doanh nghiệp nên tiến hành tính toán theo quy trình kỹ thuật chuẩn 5 bước sau:

• Bước 1: Xác định rõ bản chất môi chất vận hành: Xác định xem hệ thống chạy hơi bão hòa, hơi quá nhiệt hay khí nén sạch.

• Bước 2: Thu thập thông số áp suất đầu vào (P_1): Áp suất lớn nhất và nhỏ nhất tại nguồn cấp trước khi vào van là bao nhiêu bar.

• Bước 3: Xác định thông số áp suất đầu ra mong muốn (P_2): Điểm áp suất mục tiêu cần duy trì ổn định để cấp cho thiết bị sản xuất.

• Bước 4: Tính toán tổng lưu lượng hơi vận hành thực tế (Q): Khối lượng hơi tiêu thụ lớn nhất trong một giờ (kg/h) là bao nhiêu để lựa chọn kích cỡ thấu kính van (Orifice) chính xác.

• Bước 5: Lựa chọn vật liệu và tiêu chuẩn mặt bích: Đối chiếu nhiệt độ làm việc thực tế để chọn thân gang, thép hay inox, đồng thời đồng bộ tiêu chuẩn bích ANSI hoặc JIS với đường ống hiện hữu.

Checklist vật tư nghiêm ngặt trước khi tiến hành mua van:

• Model van chính và cấu hình bộ Pilot hoàn toàn trùng khớp với bản vẽ kỹ thuật.

• Kích thước danh nghĩa (DN) được tính toán dựa trên lưu lượng hơi, không chọn mò theo kích cỡ ống có sẵn.

• Dải áp suất hiển thị trên tem nhãn lò xo bao phủ được áp suất mục tiêu P_2.

• Sản phẩm đi kèm đầy đủ chứng từ chứng nhận CO (Origin) và CQ (Quality) chính hãng.

• Đơn vị cung ứng là nhà phân phối có uy tín, có năng lực tư vấn kỹ thuật chuyên sâu.

• Cam kết chính sách bảo hành rõ ràng từ 12 đến 24 tháng.

Câu Hỏi Thường Gặp Về Spence Valve (FAQ)

1. Thương hiệu Spence valve có nguồn gốc xuất xứ từ nước nào?

Đây là thương hiệu van công nghiệp cao cấp có xuất xứ và nền tảng công nghệ từ Hoa Kỳ (Mỹ), hiện nay thuộc tập đoàn Emerson – một trong những tập đoàn công nghệ tự động hóa và thiết bị lưu chất lớn nhất thế giới.

2. Ngoài hơi nóng, dòng van này có thể sử dụng cho các loại môi chất nào khác?

Dù thế mạnh cốt lõi là phục vụ cho mạng lưới steam system, nhưng với kết cấu cơ khí chính xác, van hoàn toàn dùng tốt cho các môi chất khí nén, khí nitơ, nước sạch và các chất lỏng công nghiệp phi ăn mòn khác, miễn là chọn đúng vật liệu gioăng đệm làm kín.

3. Tại sao van giảm áp Spence của tôi bị hiện tượng sụt áp sâu khi nhà máy vào tải lớn?

Hiện tượng này thường do hai nguyên nhân chính: một là chọn kích cỡ van quá nhỏ (Under-sizing) không đáp ứng đủ lưu lượng dòng đỉnh; hai là đường ống dẫn hơi mồi đến bộ Pilot bị tắc nghẽn do cặn bẩn, khiến van chính không thể mở hết hành trình đĩa van. Khách hàng nên tiến hành súc rửa bộ lọc cặn (Strainer) lắp trước van.

4. Bao lâu thì hệ thống cần tiến hành bảo trì, bảo dưỡng van Spence một lần?

Trong điều kiện vận hành nhà máy tiêu chuẩn, nên tiến hành kiểm tra tổng thể van định kỳ từ 6 – 12 tháng/lần. Công tác bảo trì bao gồm việc vệ sinh lưới lọc của van Pilot, kiểm tra độ đàn hồi của màng diaphragm kim loại và xả hoàn toàn cặn bẩn bám trong lòng van chính.

Kết Luận

Trong bối cảnh chi phí năng lượng và nhiên liệu chất đốt ngày một gia tăng, việc tối ưu hóa hiệu suất truyền nhiệt tại các nhà máy là bài toán sống còn. Sử dụng giải pháp dòng van cao cấp spence valve chính là chìa khóa vàng giúp doanh nghiệp làm chủ áp suất, kiểm soát tuyệt đối nhiệt độ và bảo vệ toàn diện hệ thống steam system cốt lõi của mình. Sự bền bỉ, độ chính xác tuyệt đối và khả năng tiết kiệm năng lượng lâu dài của sản phẩm chính là lời khẳng định đanh thép cho giá trị đầu tư thông minh của mọi công trình công nghiệp.
