Van An Toàn DN40: Giải Pháp Bảo Vệ Quá Áp Tối Ưu Cho Đường Ống Công Nghiệp

Vì Sao Hệ Thống Áp Lực Cần Van An Toàn DN40?

Trong các hệ thống công nghiệp hiện đại như nồi hơi, đường ống dẫn khí nén, hệ thống bơm nước cao áp hay mạng lưới truyền dẫn dầu nóng, áp suất chính là nguồn động lực vận hành. Tuy nhiên, áp suất này luôn tiềm ẩn nguy cơ tăng cao đột ngột ngoài tầm kiểm soát. Nguyên nhân có thể đến từ sự cố quá tải dây chuyền, lỗi hệ thống điện điều khiển, hoặc sự gia tăng nhiệt độ môi trường làm giãn nở môi chất bên trong lòng ống.

Nếu hệ thống thiếu đi một thiết bị bảo vệ xả áp phù hợp, hậu quả xảy ra sẽ cực kỳ khôn lường. Áp lực vượt ngưỡng cơ học sẽ dẫn đến nứt vỡ, nổ đường ống, phá hủy hoàn toàn cấu trúc cánh bơm và hư hỏng các thiết bị đo lường đắt tiền. Nguy hiểm hơn, sự cố nổ vỡ áp lực còn gây mất an toàn lao động nghiêm trọng, đe dọa trực tiếp đến tính mạng kỹ sư vận hành và buộc toàn bộ nhà máy phải ngừng sản xuất hoàn toàn, tạo ra mức thiệt hại kinh tế khổng lồ.

Để ngăn chặn triệt để kịch bản thảm họa này, việc thiết lập các điểm xả áp tự động là quy chuẩn bắt buộc. Đó là lý do vì sao van an toàn dn40 trở thành một trong những thiết bị phòng hộ cốt lõi, được giới kỹ sư cơ điện chỉ định lắp đặt cho hầu hết các phân khu trung áp hiện nay.

Van An Toàn DN40 Là Gì?

Van an toàn DN40 là một thiết bị cơ khí thủy lực tự động có nhiệm vụ bảo vệ hệ thống đường ống và thiết bị phía sau nó không bị phá hủy bởi sự quá áp. Van được cài đặt sẵn một giá trị áp suất giới hạn ( $P_{\text{set}}$ ). Khi áp suất của môi chất bên trong lòng ống vượt qua ngưỡng này, van sẽ tự động mở ra để giải phóng một lượng môi chất nhất định ra ngoài môi trường hoặc về bể chứa, giúp hạ áp tốc hành để bảo vệ toàn vẹn hệ thống.

Ý nghĩa kỹ thuật của ký hiệu DN40

Ký hiệu DN là viết tắt của cụm từ Diameter Nominal (Đường kính danh nghĩa), một tiêu chuẩn định danh kích thước ống quốc tế. Cụ thể đối với dòng van này:

Kích thước định danh: DN40 tương đương với hệ inch là 1½ inch (1.5 inch).
Kích thước hình học: Đường kính danh nghĩa của cửa vào van đạt xấp xỉ 40 mm (đường kính ngoài thực tế của ống kết nối thường là $48.3\text{ mm}$ ).

Sở hữu kích thước tầm trung, dòng van này đóng vai trò quan trọng trong việc cân bằng giữa lưu lượng xả và không gian thấu kính lắp đặt, giúp kiểm soát áp suất, ngăn quá áp tuyến tính và giảm thiểu tối đa rủi ro sự cố phát sinh.

Nguyên Lý Hoạt Động Của Van An Toàn DN40

Cơ chế vận hành của van an toàn dn40 dựa trên sự cân bằng lực đối nghịch trực tiếp giữa lực nén lò xo và áp lực của môi chất tác động lên diện tích bề mặt đĩa van.

Quá trình tự động xả áp diễn ra theo các bước nghiêm ngặt:

Trạng thái bình thường: Lực lò xo được siết chặt hướng xuống, ép chặt đĩa van vào bệ đỡ (seat), giữ van đóng hoàn toàn.
Trạng thái quá áp: Khi áp suất hệ thống tăng cao và vượt ngưỡng áp suất cài đặt, lực đẩy thủy lực hướng lên sẽ lớn hơn lực giữ của lò xo.
Xả áp tốc hành: Lò xo bị nén ngược lên, đĩa van mở ra. Môi chất (hơi, khí hoặc nước) lập tức được xả ra ngoài qua cửa xả.
Tự động đóng lại: Khi lượng môi chất thoát ra đủ lớn làm áp suất giảm xuống dưới mức cài đặt, lực lò xo lại chiếm ưu thế, đẩy đĩa van hạ xuống ép chặt vào bệ đỡ, van đóng lại hoàn toàn để hệ thống tiếp tục làm việc bình thường.

Cơ chế thuần cơ học này đảm bảo độ tin cậy tuyệt đối $100\%$ vì van không phụ thuộc vào nguồn điện hay tín hiệu điều khiển điện tử, hoạt động hoàn hảo ngay cả khi nhà máy mất điện toàn phần.

Các Loại Van An Toàn DN40 Phổ Biến Hiện Hiện Nay

Tùy thuộc vào đặc tính ăn mòn của môi chất, nhiệt độ làm việc và phương thức lắp ráp, van được chia thành nhiều dòng chuyên biệt.

Phân loại theo vật liệu thân van

Van an toàn đồng DN40: Thường sử dụng đồng thau hoặc đồng bronze. Dòng này có giá thành hợp lý, kết cấu nhỏ gọn, chuyên dùng cho các hệ thống nước sạch, lò hơi cỡ nhỏ hoặc hệ thống khí nén áp lực thấp.
Van an toàn gang DN40: Thân van bằng gang dẻo chịu lực tốt, chống rung động cơ học cao. Ưu điểm là chi phí thấp cho các đường ống công nghiệp trung bình, thích hợp làm van xả phụ.
Van an toàn inox DN40 (SUS304, SUS316): Dòng cao cấp với khả năng chống ăn mòn tuyệt vời. Đây là lựa chọn bắt buộc trong các nhà máy hóa chất, môi trường axit loãng, hoặc dây chuyền sản xuất thực phẩm, dược phẩm đòi hỏi độ vô trùng cao.

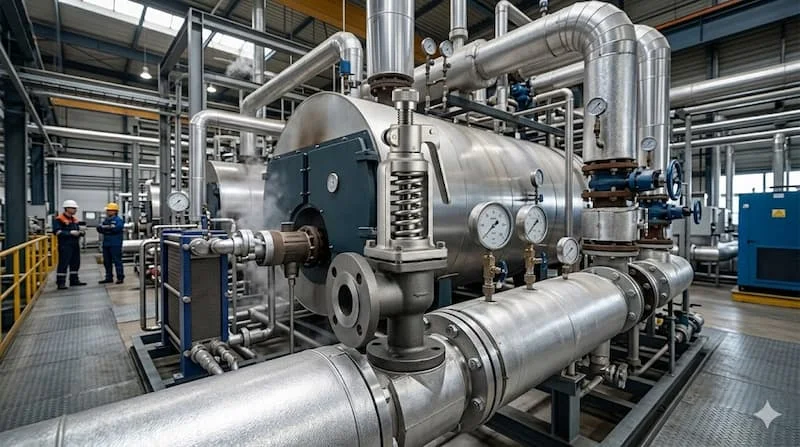

Van an toàn DN40 lắp đặt trên hệ thống hơi nóng

Phân loại ứng dụng chuyên biệt theo môi chất

Van an toàn nước: Thiết kế cửa xả không cần tay gạt, dòng xả phẳng để tránh hiện tượng búa nước khi đóng lại.
Van an toàn lò hơi: Hay còn gọi là van an toàn lò hơi, dòng van này bắt buộc phải có tay gạt (lever) để kỹ sư có thể chủ động xả áp bằng tay khi làm vệ sinh hoặc kiểm tra định kỳ tính co giãn của lò xo.
Van an toàn khí nén / dầu nóng: Gioăng đệm làm kín được thay thế bằng vật liệu chuyên dụng chống biến dạng nhiệt như Viton hoặc Metal-seat để ngăn chặn hiện tượng rò rỉ phân tử khí.

Phân loại theo kiểu kết nối với hệ thống

Kết nối ren: Lắp đặt nhanh, dùng cho các dải áp suất nhỏ dưới $10\text{ bar}$ với bước ren BSP hoặc NPT.
Kết nối mặt bích: Đạt độ bền liên kết cơ cơ học cực cao, chống rò rỉ tuyệt đối dưới áp lực nén lớn, tuân theo các tiêu chuẩn bích phổ thông.

Thông Số Kỹ Thuật Quan Trọng Của Van An Toàn DN40

Khi chọn mua van an toàn, việc đọc hiểu cấu trúc bảng thông số kỹ thuật là bắt buộc đối với mọi kỹ sư cơ điện:

Thông số	Giá trị tiêu chuẩn
Kích cỡ đường ống	DN40 - $1\phantom{.}1/2^{\prime\prime}$ (Đường kính ren trong hoặc tiêu chuẩn bích tương ứng)
Dải áp suất cài đặt xả ( $P_{\text{set}}$ )	Tùy chỉnh theo yêu cầu: 3 bar, 5 bar, 8 bar, 10 bar, 16 bar
Nhiệt độ làm việc chịu đựng	* Thân đồng: Tối đa $120^\circ\text{C} - 150^\circ\text{C}$ * Thân gang: Tối đa 200 độ C * Thân inox: Tối đa 250 độ C $250^\circ\text{C} - 300^\circ\text{C}$
Tiêu chuẩn ren & Mặt bích	Ren tiêu chuẩn BSP / NPT; Mặt bích chuẩn JIS (10K, 20K), ANSI (Class 150), DIN/PN (PN16, PN25)

So Sánh Van An Toàn DN40 Với Các Kích Thước Khác

Kích thước của van an toàn quy định trực tiếp đến lưu lượng xả tối đa trong một đơn vị thời gian ( $Q_{\text{max}}$ ). Việc tăng hoặc giảm kích cỡ van ảnh hưởng lớn đến tính kinh tế và hệ số an toàn:

DN25 (1") vs DN40: Van DN25 có chi phí thấp hơn nhưng lưu lượng xả nhỏ. Nếu lắp DN25 cho một nồi hơi công suất lớn, khi xảy ra sự cố, tốc độ xả áp của van không kịp bù lại tốc độ tăng áp của lò, dẫn đến nổ lò hơi dù van đã mở.
DN32 (1 ¼") vs DN40: DN40 cung cấp tiết diện thấu kính xả lớn hơn khoảng $45\%$ so với DN32, giúp hạ áp hệ thống nhanh hơn, tăng biên độ an toàn khi đường ống chịu áp lực động dòng lớn.
DN50 (2") vs DN40: Van DN50 xả áp cực nhanh nhưng chi phí đầu tư cao và đòi hỏi không gian lắp đặt lớn. Sử dụng DN40 là phương án tối ưu hóa chi phí nếu tính toán lưu lượng xả vừa đủ cho hệ thống trung cấp.

Tại Sao Chọn Sai Van An Toàn Có Thể Gây Nguy Hiểm?

Van an toàn là phòng tuyến cuối cùng của hệ thống đường ống. Một sai sót nhỏ trong khâu lựa chọn thông số có thể biến thiết bị bảo vệ này thành một "quả bom nổ chậm":

1. Chọn sai áp suất cài đặt ( $P_{\text{set}}$ )

Cài áp quá thấp: Van sẽ xả liên tục ngay cả khi hệ thống đang vận hành ở áp suất làm việc bình thường, gây hao hụt môi chất và sụt giảm hiệu suất nhà máy.
Cài áp quá cao: Khi hệ thống xảy ra sự cố quá áp thực tế, van không chịu xả áp do áp suất hệ thống chưa đạt đến ngưỡng cài đặt quá cao của van. Kết quả là toàn bộ đường ống bị phá hủy trước khi van kịp phản ứng.

2. Chọn sai vật liệu thân van và đệm làm kín

Sử dụng thân đồng cho môi chất hóa chất sẽ dẫn đến hiện tượng ăn mòn hóa học mài mòn, làm rỗ bề mặt đĩa van. Ngược lại, nếu chọn gioăng cao su thông thường cho hệ thống van an toàn lò hơi, nhiệt độ cao của hơi nóng sẽ làm chảy gioăng, gây bó kẹt trục van và vô hiệu hóa tính năng tự động nén của lò xo.

3. Chọn sai kích thước thấu kính (DN)

Kích thước van quá nhỏ khiến năng lực xả áp bị bóp nghẹt, làm giảm hoàn toàn khả năng bảo vệ, khiến áp suất tích tụ bên trong lòng ống liên tục tăng dù van đã mở hoàn toàn.

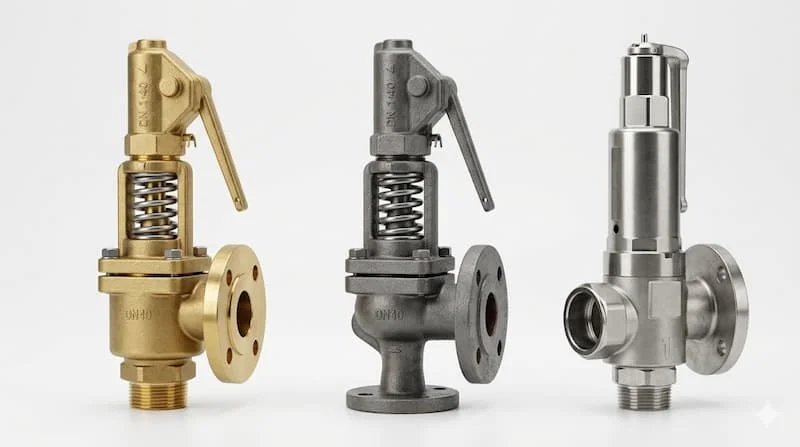

So sánh các loại van an toàn DN40 theo vật liệu

Ứng Dụng Thực Tế Của Van An Toàn DN40

Nhờ dải kích cỡ chuẩn hóa $1\phantom{.}1/2$ inch cực kỳ linh hoạt, thiết bị này xuất hiện trong rất nhiều sơ đồ công nghệ:

Hệ thống hơi nóng công nghiệp: Lắp đặt trực tiếp trên đỉnh các bồn phân phối hơi của lò hơi (Boiler) hoặc dọc theo các trục đường ống chính (Steam line) của nhà máy dệt nhuộm, sản xuất giấy để phòng ngừa quá áp hơi bão hòa.
Hệ thống khí nén áp lực cao: Gắn trên các bình tích áp của máy nén khí, giúp bảo vệ bình chứa không bị biến dạng cơ học khi rơ-le áp suất của máy nén bị hỏng.
Hệ thống cấp thoát nước tòa nhà: Lắp tại đầu ra của các cụm bơm tăng áp, bồn áp lực thủy thức nhằm triệt tiêu các xung áp suất đột ngột khi các van chặn đóng mở đột ngột.
Nhà máy sản xuất nặng: Nhà máy hóa chất, dây chuyền chế biến nông sản, thực phẩm tiệt trùng.

Khi Nào Nên Sử Dụng Van An Toàn DN40?

Doanh nghiệp nên ưu tiên lựa chọn thiết bị này khi:

Đường ống dẫn chính của hệ thống có kích thước danh nghĩa tương đương (từ DN40 đến DN60).
Hệ thống vận hành trong dải áp lực trung bình đến cao (từ $3\text{ bar}$ đến $16\text{ bar}$ ).
Quy chuẩn an toàn của dự án yêu cầu bắt buộc phải có thiết bị bảo vệ quá áp cơ học có chứng nhận kiểm định độc lập.

Không nên sử dụng khi:

Kích thước hệ thống đường ống quá lớn (Ví dụ ống chính DN100) mà chưa qua tính toán lưu lượng xả tổng thể – lúc này cần dùng van kích cỡ lớn hơn hoặc lắp song song nhiều van.
Chưa xác định được chính xác lưu lượng xả đỉnh của thiết bị tạo áp.

Những Sai Lầm Thường Gặp Khi Lắp Đặt Van An Toàn

Cài áp sai thông số thiết kế: Tự ý vặn ốc lục giác trên đỉnh van để thay đổi lực nén lò xo mà không có đồng hồ áp suất chuẩn hoặc thiết bị đo thử nghiệm chuyên dụng.
Lắp sai hướng dòng chảy: Lắp ngược đầu vào (Inlet) và đầu ra (Outlet) của van. Dòng áp lực phải đi từ dưới đĩa van đi lên, nếu lắp ngược, áp lực sẽ ép chặt đĩa van xuống và van không bao giờ có thể tự mở.
Chặn hoặc thu nhỏ đường đầu xả của van: Lắp thêm van khóa hoặc đi đường ống xả quá dài, nhỏ hơn DN40 ở đầu ra của van an toàn. Điều này làm tạo ra áp suất ngược (Back pressure), cản trước dòng xả tự do của van.
Không tiến hành kiểm định định kỳ: Bỏ qua quy trình thử nghiệm van từ 6 - 12 tháng/lần, khiến lò xo bên trong bị bó kẹt do cặn bẩn hoặc rỉ sét, làm van bị mất hoàn toàn chức năng xả áp tự động.

Cách Lựa Chọn Van An Toàn DN40 Phù Hợp

Để chọn mua được sản phẩm chính xác tuyệt đối, bộ phận vật tư của doanh nghiệp cần tuân thủ quy trình 5 bước sau:

Bước 1: Xác định môi chất hệ thống chạy: Môi chất là nước, hơi nước nóng bão hòa, khí nén hay dầu truyền nhiệt để định hình dòng van chuyên dụng.
Bước 2: Xác định áp suất làm việc thông thường ( $P_{\text{work}}$ ): Áp suất vận hành thực tế của hệ thống là bao nhiêu bar để đảm bảo van luôn đóng kín ở trạng thái này.
Bước 3: Xác định áp suất xả an toàn ( $P_{\text{set}}$ ): Ngưỡng áp suất mà tại đó van bắt buộc phải mở (thường bằng Áp suất làm việc tối đa của đường ống hoặc bồn chứa).
Bước 4: Chọn vật liệu cấu trúc phù hợp: Đồng cho hệ thống nước/khí sạch; Gang cho hệ thống phổ thông; Inox cho hóa chất/thực phẩm nhiệt độ cao.
Bước 5: Kiểm tra tiêu chuẩn kết nối hình học: Xác định kiểu ren BSP/NPT hoặc tiêu chuẩn mặt bích (JIS, ANSI, DIN) để lắp ráp vừa vặn vào hệ thống hiện tại.

Checklist kiểm tra nghiêm ngặt trước khi lắp đặt:

Kích thước thấu kính vào đúng tiêu chuẩn DN40 (1 $1\phantom{.}1/2^{\prime\prime}$ ).
Thông số áp suất cài đặt ( $P_{\text{set}}$ ) được dập nổi hoặc ghi rõ trên tem nhãn của van.
Sản phẩm có đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
Có giấy chứng nhận kiểm định áp lực của cơ quan có thẩm quyền cấp phép hoạt động.
Lựa chọn sản phẩm từ các thương hiệu uy tín để đảm bảo độ đàn hồi của lò xo.

Câu Hỏi Thường Gặp Về Van An Toàn DN40 (FAQ)

1. DN40 tương đương với ống phi bao nhiêu inch và mm?

Kích thước danh nghĩa DN40 tương đương với 1½ inch (hệ Anh). Về mặt cơ khí đường ống tại Việt Nam, nó phù hợp kết nối với các đường ống có đường kính ngoài xấp xỉ phi 49 mm (đối với ống nhựa/thép dân dụng) hoặc ống phi $48.3\text{ mm}$ (tiêu chuẩn công nghiệp).

2. Van an toàn DN40 thân đồng có dùng cho hệ thống van an toàn lò hơi được không?

Được, nhưng chỉ dùng cho các lò hơi, nồi hơi công suất nhỏ với dải nhiệt độ bão hòa dưới 150 độ và áp suất thấp. Đối với các hệ thống van an toàn lò hơi công nghiệp quy mô lớn, nhiệt độ cao, bắt buộc phải dùng van bằng chất liệu thép đúc hoặc inox, có thiết kế tay gạt để kiểm tra xả thủ công.

3. Làm thế nào để điều chỉnh áp suất cài đặt của van an toàn?

Trên đỉnh van (dưới nắp chụp bảo vệ) có một trục vít liên kết với lò xo. Khi vặn trục vít theo chiều kim đồng hồ, lò xo bị nén chặt hơn, giúp nâng áp suất cài đặt lên. Ngược lại, vặn ngược chiều kim đồng hồ sẽ hạ áp suất xả xuống. Tuy nhiên, việc điều chỉnh này bắt buộc phải thực hiện trên bàn thử nghiệm (Test bench) bởi kỹ thuật viên có chuyên môn cùng đồng hồ đo áp suất tiêu chuẩn, tuyệt đối không tự ý vặn khi van đang nằm trên đường ống có áp lực.

4. Tần suất kiểm tra và bảo dưỡng van an toàn định kỳ là bao lâu?

Theo quy chuẩn an toàn thiết bị áp lực, van an toàn phải được kiểm tra định kỳ từ 6 – 12 tháng/lần. Đối với van an toàn lò hơi, kỹ sư nên thực hiện thao tác giật tay gạt nhẹ (lever test) khoảng 1 tháng một lần để đảm bảo đĩa van không bị dính chặt vào bệ van do cặn bám.

Kết Luận

Thiết bị van an toàn dn40 đóng vai trò là "chốt chặn cuối cùng" bảo vệ tính mạng con người và tài sản thiết bị trước các sự cố quá áp không thể dự báo trước. Việc thấu hiểu nguyên lý lò xo đối lực, lựa chọn đúng vật liệu gang, đồng hay inox, đồng thời phối hợp đồng bộ các thông số áp suất cài đặt xả khắt khe sẽ giúp hệ thống của bạn vận hành một cách bền bỉ, liên tục và an toàn tuyệt đối.

Đừng để những sai lầm nhỏ trong khâu chọn lựa vật tư làm ảnh hưởng đến tiến độ và an toàn của toàn bộ nhà máy.
