Van cổng ty chìm DN100 – Giải pháp đóng mở đường ống công nghiệp phổ biến

Trong các hệ thống cấp thoát nước, PCCC hay HVAC quy mô công nghiệp, việc kiểm soát dòng chảy trên đường ống DN100 là mắt xích vô cùng quan trọng. Một hệ thống vận hành trơn tru không chỉ đảm bảo hiệu suất mà còn giảm thiểu chi phí vận hành đáng kể. Tuy nhiên, không ít kỹ thuật viên đã gặp phải tình trạng rò rỉ lưu chất, kẹt van, hoặc hỏng hóc sau thời gian ngắn sử dụng do lựa chọn thiết bị không phù hợp với đặc thù đường ống. Chính vì vậy, van cổng ty DN100 nổi lên như một giải pháp kỹ thuật tối ưu, được các chuyên gia tin dùng nhờ tính ổn định và thiết kế thông minh.

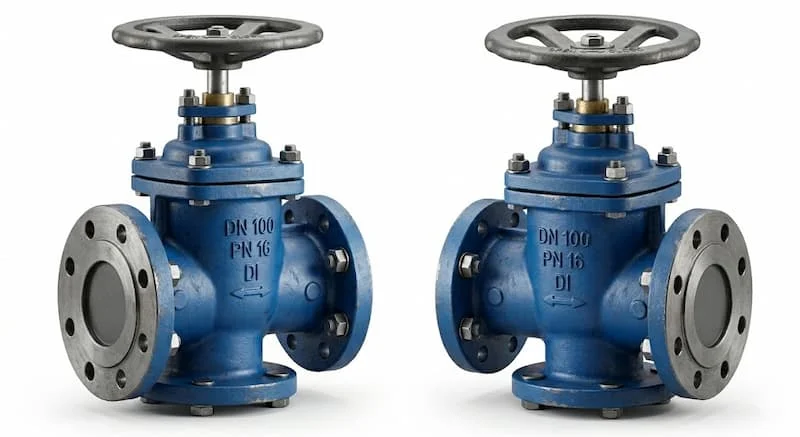

Van cổng ty chìm DN100 là gì?

Van cổng (Gate Valve) là thiết bị đóng mở dòng chảy bằng cơ chế nâng lên hoặc hạ xuống của đĩa van. Trong đó, dòng van cổng ty chìm (Non-rising stem gate valve) được thiết kế đặc biệt với phần ty van không di chuyển lên xuống bên ngoài thân van khi vận hành. Kích thước DN100 tương ứng với đường kính danh nghĩa khoảng 100mm, hay còn gọi là đường ống 4 inch – một tiêu chuẩn phổ biến trong các hệ thống phân phối nước chính.

Cấu tạo cơ bản

Một chiếc van cổng ty DN100 tiêu chuẩn bao gồm các bộ phận chính:

• Thân van: Thường được đúc từ gang, gang dẻo, inox hoặc thép, tùy thuộc vào môi trường sử dụng.

• Nắp van: Liên kết chặt chẽ với thân van, bảo vệ bộ truyền động bên trong.

• Ty van (trục van): Điểm khác biệt nằm ở chỗ ty van gắn liền với đĩa van và chỉ xoay tại chỗ, không tịnh tiến lên trên.

• Đĩa van: Chi tiết làm nhiệm vụ chặn hoặc mở đường đi của lưu chất.

• Tay quay (Vô lăng): Bộ phận tiếp nhận lực từ người vận hành để điều khiển van.

Nguyên lý hoạt động

Khi người dùng xoay vô lăng, ty van sẽ xoay theo, nhờ vào ren được gia công bên trong đĩa van, đĩa van sẽ di chuyển lên hoặc xuống dọc theo trục ty cố định. Khi đĩa van nằm hoàn toàn trong thân van, đường ống được mở thông suốt. Ngược lại, khi đĩa van hạ xuống, nó ngăn chặn hoàn toàn dòng chảy, tạo độ kín khít cao.

Tại sao gọi là van cổng ty chìm?

Cái tên "ty chìm" xuất phát từ đặc điểm ty van không bao giờ nhô ra khỏi tay quay. So với dòng ty nổi, thiết kế này cho phép van hoạt động hoàn hảo trong các không gian hạn chế như hố van ngầm, trạm bơm chật hẹp hoặc các trục kỹ thuật trong tòa nhà. Vì ty van luôn nằm bên trong thân van, nó không bị va đập bởi các tác động cơ học bên ngoài, từ đó hạn chế tối đa nguy cơ cong vênh hoặc hư hỏng.

Ngoài ra, thiết kế này mang lại tính thẩm mỹ cao và sự gọn gàng cho hệ thống đường ống. Đối với các kỹ sư công trình, việc lựa chọn van cổng ty DN100 là giải pháp thông minh để tối ưu hóa không gian lắp đặt mà vẫn đảm bảo độ bền bỉ dưới áp lực làm việc khắc nghiệt.

Phân tích chuyên sâu

Phân loại van cổng ty chìm DN100 trên thị trường

Việc phân loại van chủ yếu dựa trên vật liệu và tiêu chuẩn kết nối để phù hợp với yêu cầu khắt khe của từng công trình:

• Theo vật liệu:

  • Gang/Gang dẻo: Phổ biến nhất cho hệ thống nước sạch nhờ giá thành hợp lý và độ bền cơ học tốt.

  • Inox: Lựa chọn hàng đầu cho các nhà máy hóa chất, thực phẩm nhờ khả năng chống ăn mòn vượt trội.

  • Thép: Dành cho các đường ống hơi nóng, áp suất cao hoặc môi trường khắc nghiệt.

• Theo tiêu chuẩn kết nối: Các tiêu chuẩn như JIS, BS, DIN, hay ANSI quy định khoảng cách lỗ bu lông và kích thước mặt bích. Chọn đúng tiêu chuẩn là yếu tố sống còn để đảm bảo hệ thống không bị rò rỉ tại các điểm kết nối.

Thông số kỹ thuật quan trọng

Việc nắm rõ van cổng PN16 DN100 giúp bạn xác định được khả năng chịu áp suất của van (lên đến 16 bar). Nếu chọn sai áp lực, van sẽ nhanh chóng bị nứt vỡ hoặc biến dạng dưới tác động của lưu chất.

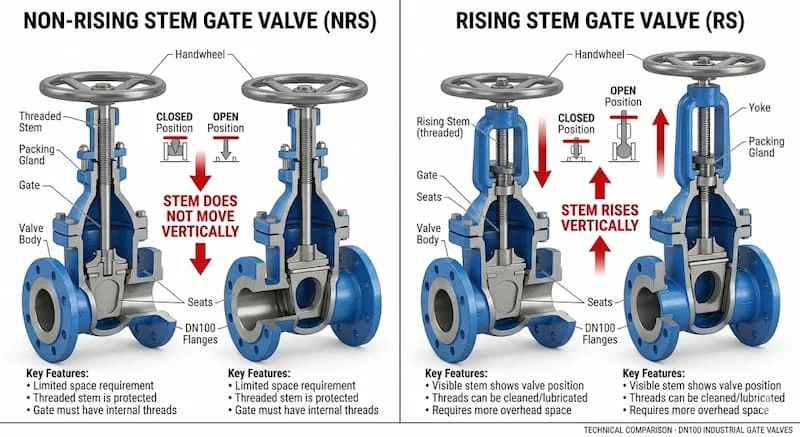

So sánh van cổng ty chìm và ty nổi DN100

Tại sao van cổng DN100 được ưa chuộng?

Sở dĩ van cổng ty DN100 trở thành "tiêu chuẩn vàng" là nhờ khả năng đóng kín tuyệt đối, giúp giảm thiểu tối đa tình trạng thất thoát lưu chất. Hơn nữa, cấu tạo dạng cổng thẳng cho phép lưu chất đi qua mà không bị cản trở nhiều, dẫn đến tổn thất áp suất thấp. Với độ bền lên đến hàng chục năm, đây là khoản đầu tư dài hạn giúp giảm chi phí bảo trì và thay thế cho nhà vận hành.

Ứng dụng thực tế

Với tính linh hoạt cao, van cổng ty DN100 có mặt trong hầu hết các phân khúc công nghiệp:

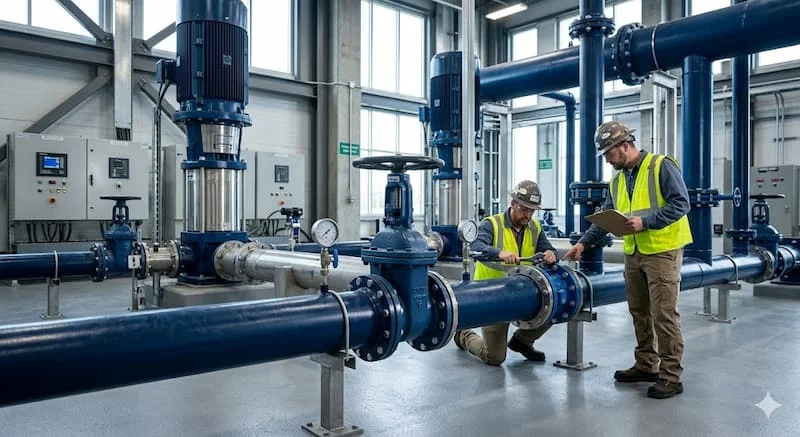

• Hệ thống cấp nước: Dùng trong các nhà máy nước sạch, trạm trung chuyển.

• Hệ thống PCCC: Kiểm soát dòng nước từ trạm bơm chữa cháy đến các nhánh ống.

• HVAC: Quản lý dòng nước lạnh hoặc nước nóng trong điều hòa trung tâm.

• Trạm xử lý nước thải: Đóng mở dòng chảy trong các bể chứa.

Sai lầm cần tránh: Rất nhiều người mắc sai lầm khi dùng van cổng để điều tiết lưu lượng. Thiết kế đĩa van cổng không được chế tạo để chịu áp lực dòng chảy liên tục ở trạng thái mở một nửa, điều này dẫn đến hiện tượng rung lắc, gây mòn đĩa van và giảm tuổi thọ nhanh chóng.

Hướng dẫn lắp đặt và vận hành

Để tối đa hóa tuổi thọ thiết bị, hãy tuân thủ quy trình dưới đây:

1. Chuẩn bị: Kiểm tra bề mặt mặt bích, làm sạch các chất bẩn hoặc bavia trên đường ống.

2. Lắp đặt: Đặt van đồng tâm với đường ống. Sử dụng gioăng đệm cao su phù hợp để làm kín.

3. Siết bu lông: Siết theo kiểu đối xứng để đảm bảo áp lực lên mặt bích đồng đều, tránh gây nứt thân van.

4. Vận hành: Luôn đóng mở từ từ. Tránh dùng lực tác động đột ngột hoặc dùng đòn bẩy quá dài để ép van.

FAQ: Giải đáp thắc mắc phổ biến

Van cổng ty DN100 có điều tiết lưu lượng được không?

• Không. Van cổng chỉ dùng cho mục đích đóng hoặc mở hoàn toàn. Hãy sử dụng van cầu hoặc van bướm nếu bạn cần điều tiết lưu lượng.

DN100 tương đương bao nhiêu inch?

• DN100 tương đương với 4 inch (đường kính ngoài ống thông thường là 114mm).

Van cổng ty DN100 dùng cho nước thải được không?

• Hoàn toàn được, miễn là bạn chọn loại van có vật liệu chống ăn mòn hoặc lớp phủ epoxy chuyên dụng.

Tuổi thọ của van là bao lâu?

• Với điều kiện vận hành chuẩn và bảo trì định kỳ, van có thể hoạt động bền bỉ từ 10 – 20 năm.

Nên chọn van gang hay inox?

• Gang là lựa chọn kinh tế cho nước sạch thông thường. Inox là lựa chọn tối ưu cho môi trường ăn mòn hoặc yêu cầu độ sạch khắt khe.

Kết luận

Van cổng ty DN100 không chỉ là một thiết bị đóng mở đơn thuần, mà là giải pháp đảm bảo an toàn và hiệu suất cho toàn bộ hệ thống đường ống công nghiệp. Với thiết kế gọn gàng, độ kín khít cao và sự đa dạng về vật liệu, sản phẩm này xứng đáng là lựa chọn hàng đầu cho các dự án của bạn.

Nếu bạn đang tìm kiếm giải pháp kiểm soát dòng chảy cho hệ thống của mình, hãy liên hệ ngay với chúng tôi để nhận tư vấn kỹ thuật chi tiết và báo giá tốt nhất cho dòng van cổng ty chìm phù hợp với áp lực PN16 và nhu cầu vận hành của bạn. Đừng để những rò rỉ nhỏ làm ảnh hưởng đến hiệu suất hệ thống lớn!
