Cẩm Nang Từ Chuyên Gia: Ren Trong 27 Là Gì Và Cách Quy Đổi Chuẩn Xác Nhất

Ren Trong 27 Có Thực Sự Là Kích Thước Bạn Đang Cần?

Trong quá trình thi công và sửa chữa hệ thống cơ điện, vật tư ngành nước, ren nước trong 27 là một trong những phụ kiện được sử dụng phổ biến nhất. Tuy nhiên, một tình huống thực tế mà rất nhiều người gặp phải là khi mua một chiếc van nước ghi thông số ren nước trong 27 nhưng lại hoàn toàn lúng túng không biết phải kết nối với đường ống phi bao nhiêu. Hay trường hợp khác, khi người thợ mua cút ren nước trong 27 về vặn vào đầu ren ngoài có sẵn thì xảy ra hiện tượng lệch ren, kẹt ren, thậm chí gây cháy ren. Đối với các kỹ thuật viên vận hành, việc gặp khó khăn khi tìm kiếm phụ kiện cũ tương thích để thay thế cho hệ thống đường ống nước là điều xảy ra như cơm bữa.

Vấn đề cốt lõi ở đây nằm ở sự bất đồng bộ trong cách gọi tên: Nhiều người hiểu nhầm số 27 là đường kính thực tế đo được bằng thước. Họ không phân biệt được giữa đường kính ren danh nghĩa (ký hiệu tiêu chuẩn) và kích thước vật lý đo ngoài hay đo trong của bước ren. Chính sự nhầm lẫn này dẫn đến việc mua sai chủng loại vật tư, gây lãng phí thời gian và làm chậm tiến độ công trình. Việc hiểu đúng bản chất kỹ thuật của ren nước trong 27 sẽ giúp bạn lựa chọn chính xác phụ kiện, tối ưu hóa lưu lượng dòng chảy và tránh phát sinh chi phí thay thế không đáng có.

Ren Trong 27 Là Gì?

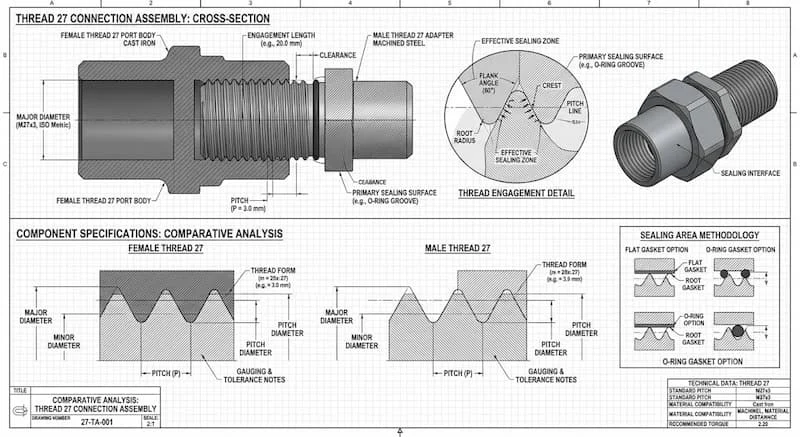

Để định nghĩa một cách chuẩn xác dưới góc nhìn cơ khí, ren trong 27 là dạng ren được gia công tịnh tiến phía bên trong lỗ của đầu nối, co, tê, măng sông hoặc các thiết bị van công nghiệp. Đường ren này được thiết kế theo một biên dạng và bước ren tiêu chuẩn nhằm mục đích kết nối chặt chẽ với một đầu ren ngoài có cùng kích thước danh nghĩa và cùng tiêu chuẩn bước ren.

Trong ngành cấp thoát nước và phân phối phụ kiện ren ống nước tại Việt Nam, kích thước ren 27 thường tương ứng với đường ống có ký hiệu định danh là DN20 (Đường kính danh nghĩa), hoặc còn được gọi phổ biến theo hệ inch là ren 3/4 inch.

Đặc điểm ưu việt của loại ren này bao gồm:

• Gia công phía bên trong: Giúp bảo vệ biên dạng ren khỏi các tác động cơ học ngoại lực từ môi trường bên ngoài.

• Tạo liên kết cơ khí bền vững: Khi siết chặt, các bước ren đan cài vào nhau giúp mối nối chịu được rung lắc mạnh của hệ thống bơm.

• Dễ tháo lắp và bảo trì: Không giống như phương pháp hàn chết, kết nối ren cho phép người thợ tháo rời cấu kiện để thay thế phớt hoặc vệ sinh đường ống cực kỳ linh hoạt.

Nguyên Lý Kết Nối Của ren nước trong 27

Cơ chế hoạt động của mối nối này dựa trên nguyên lý tịnh tiến của mặt phẳng nghiêng cuộn tròn quanh một trục cylindric. Khi vận hành lắp đặt, phần ren ngoài của đường ống sẽ xoắn tịnh tiến vào lòng của ren nước trong 27. Quá trình này làm cho các biên dạng răng ren (bước ren) ăn khớp hoàn toàn với nhau theo một chu kỳ tịnh tiến liên tục. Tuy nhiên, do dung sai chế tạo cơ khí, giữa hai mặt ren vẫn tồn tại những khe hở vi mô. Đó là lý do tại sao kỹ sư bắt buộc phải sử dụng thêm băng tan (cao su non) hoặc keo khóa ren anaerobic để điền đầy các khoảng trống, tạo độ kín khít tuyệt đối ngăn chất lỏng rò rỉ ra ngoài.

Tại sao kết nối ren này lại có thể chịu đựng được áp lực thủy tĩnh cao lên đến hàng chục bar? Đó là nhờ lực ma sát cực lớn sinh ra từ diện tích tiếp xúc phân bổ đều trên toàn bộ các bước ren đã siết chặt. Dù vậy, để hệ thống đạt độ an toàn tối đa, việc tuân thủ đúng tiêu chuẩn ren là nguyên tắc tối thượng.

Nhiều người thường thắc mắc tại sao không nên lắp lẫn giữa ren tiêu chuẩn Anh (BSP) và ren tiêu chuẩn Mỹ (NPT)? Câu trả lời nằm ở dạng hình học: Ren BSP có biên dạng răng góc 55 độ và các đỉnh/đáy ren được bo tròn, trong khi ren NPT là ren côn có góc răng 60 độ và đỉnh/đáy ren phẳng. Nếu cố tình vặn hai loại tiêu chuẩn này vào nhau, răng ren sẽ bị cưỡng bức, gây biến dạng cơ học, dẫn đến hỏng toàn bộ phụ kiện và gây rò rỉ nghiêm trọng khi chịu áp lực nước.

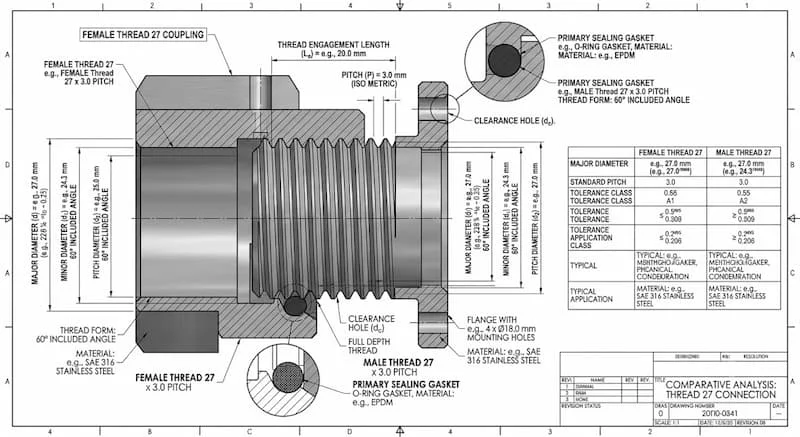

Thông Số Kỹ Thuật Của ren nước trong 27

Khi lật mở các tài liệu Technical Data Sheet của các nhà sản xuất van quốc tế, thông số của ren nước trong 27 sẽ được bóc tách chi tiết qua các đại lượng cơ khí sau:

Đường Kính Danh Nghĩa

Thông số này không đại diện cho bất kỳ kích thước vật lý chính xác nào mà là ký hiệu quy ước thương mại. Đối với ren 27, đường kính danh nghĩa được định danh là DN20 trên hệ mét và 3/4" (3/4 inch) trên hệ inch.

Đường Kính Ngoài Thực Tế

Nếu bạn dùng thước cặp cơ khí để đo đường kính ở đỉnh ren ngoài tương ứng (để vặn vừa ren nước trong 27), kích thước thực tế sẽ rơi vào khoảng 26.4 mm đối với tiêu chuẩn ren BSP. Đây là lý do người ta gọi tròn số là ren 27.

Bước Ren (Pitch)

Bước ren là khoảng cách giữa hai đỉnh ren liên tiếp. Đối với tiêu chuẩn ren BSP, bước ren được tính bằng số lượng răng trên một inch chiều dài (TPI - Threads Per Inch), cụ thể ren 3/4" BSP có 14 TPI (tương đương khoảng 1.814 mm mỗi bước). Đối với tiêu chuẩn NPT Mỹ, bước ren của size 3/4" cũng là 14 TPI nhưng có biên dạng nón côn thu hẹp.

Góc Ren (Thread Angle)

• Tiêu chuẩn BSP (British Standard Pipe): Góc đỉnh ren là 55°.

• Tiêu chuẩn NPT (National Pipe Thread): Góc đỉnh ren là 60°.

Áp Suất Làm Việc (Working Pressure)

Thông số này phụ thuộc hoàn toàn vào vật liệu chế tạo phụ kiện. Ví dụ, phụ kiện ren nước trong 27 bằng nhựa PVC thường chịu áp lực tối đa là PN10 (10 bar), trong khi các dòng phụ kiện bằng đồng hoặc inox 304 có thể vận hành an toàn ở áp lực lên tới PN16, PN25 hoặc thậm chí cao hơn trong môi trường thủy lực công nghiệp.

Các Loại Ren Trong 27 Phổ Biến Hiện Nay

Tùy thuộc vào xuất xứ của thiết bị và phân khúc ứng dụng, ren nước trong 27 được chia thành 4 chủng loại kỹ thuật chính:

Ren BSPP (British Standard Pipe Parallel)

Đây là hệ ren ống thẳng tiêu chuẩn Anh, nơi đường kính ren không đổi dọc theo toàn bộ chiều dài mối nối. Do các răng ren song song hoàn toàn, loại ren này không có khả năng tự làm kín bằng răng mà bắt buộc phải sử dụng thêm một gioăng cao su phẳng hoặc vòng đệm kim loại (O-ring) đặt ở đáy ren để ép chặt, ngăn chặn chất lỏng lọt ra ngoài.

Ren BSPT (British Standard Pipe Taper)

Ngược lại với BSPP, BSPT là hệ ren côn tiêu chuẩn Anh với độ côn quy ước là 1:16. Càng vặn sâu vào trong, đường kính ren càng thu nhỏ lại, khiến các bước ren tự nêm chặt vào nhau. Kiểu kết nối này cho khả năng tự làm kín cực tốt, thường được ứng dụng trong các hệ thống đường ống áp lực cao nhờ sự hỗ trợ của lớp băng keo lụa chuyên dụng.

Ren NPT (National Pipe Taper)

Đây là tiêu chuẩn ren côn bắt buộc trong hầu hết các thiết bị, van công nghiệp có xuất xứ từ Mỹ hoặc phục vụ cho các dự án dầu khí, hóa chất tiêu chuẩn ASME. Với góc ren 60° và bước răng phẳng, ren nước trong 27 tiêu chuẩn NPT đòi hỏi độ chính xác tuyệt đối khi gia công và lắp ráp.

Ren Hệ Mét (Metric Thread)

Ít xuất hiện trong ngành ống nước dân dụng nhưng lại là tiêu chuẩn cốt lõi trong cơ khí chế tạo máy, thủy lực áp lực siêu cao. Ren hệ mét được ký hiệu bằng chữ M kèm kích thước đường kính tính bằng milimét (Ví dụ: M27). Bước ren hệ mét được đo trực tiếp bằng khoảng cách milimét chứ không dùng đơn vị TPI.

Ren Trong 27 Tương Ứng Với Ống Bao Nhiêu?

Sự nhầm lẫn lớn nhất của khách hàng phổ thông tại Việt Nam là đi tìm một ống nhựa hoặc ống thép có đường kính tròn đúng 27mm để lắp vào ren 27. Để giải quyết triệt để bài toán này, các kỹ sư luôn sử dụng bảng quy đổi kích thước tiêu chuẩn dưới đây.

Bảng Quy Đổi Kích Thước Ren Ống Nước Tiêu Chuẩn

Giải thích chi tiết: Tại sao ren 27 không bằng 27 mm thực tế trên thước đo? Nguồn gốc của cách gọi này xuất phát từ thói quen lịch sử của ngành đúc ống thép cũ. Thời xưa, khi công nghệ đúc chưa phát triển, người ta gọi tên ống dựa trên đường kính thông thủy bên trong của ống (khoảng 20mm đối với DN20).

Sau khi cộng thêm độ dày của thành ống thép và phần thịt để gia công ren bên ngoài, đường kính ngoài của ống đạt xấp xỉ 26.7mm. Người thợ Việt Nam thế hệ trước đã làm tròn con số này thành "27" cho dễ nhớ. Kể từ đó, thuật ngữ "ren 27" hay "phụ kiện 27" trở thành tên gọi cửa miệng trong thương mại để chỉ các linh kiện lắp vừa cho ống DN20 (3/4").

So Sánh ren nước trong 27 Và Các Kích Thước Ren Khác

Để định vị rõ công năng của ren nước trong 27, chúng ta hãy đặt kích thước này lên bàn cân so sánh với hai kích cỡ lân cận và phương pháp kết nối mặt bích.

• So sánh với ren 21 (1/2" - DN15): Ren 21 có đường kính nhỏ hơn, đồng nghĩa với việc lưu lượng dòng chảy đi qua sẽ nhỏ hơn. Phụ kiện ren 21 thường chỉ được ứng dụng ở các đầu ra cuối cùng của hệ thống đường nước gia đình như vòi chậu rửa, vòi sen tắm. Trong khi đó, ren 27 đóng vai trò là trục nhánh phân phối nước, cấp tải cho nhiều thiết bị cùng lúc nhờ tiết diện dòng chảy lớn hơn.

• So sánh với ren 34 (1" - DN25): Ren 34 sở hữu tiết diện khoang lớn, cho lưu lượng nước truyền tải mạnh mẽ hơn. Kích thước ren 34 trở lên cực kỳ phổ biến trong các hệ thống đường ống công nghiệp, trục cấp nước chính của tòa nhà. Ren 27 thường đóng vai trò trung gian hạ bậc, chuyển tiếp từ trục chính 34 xuống trục nhánh gia đình.

• So sánh với kết nối mặt bích: Kết nối ren nói chung và ren 27 nói riêng có ưu điểm là cực kỳ dễ lắp đặt, không đòi hỏi máy hàn áp lực hay kỹ thuật hàn tay nghề cao. Tuy nhiên, kết nối mặt bích lại vượt trội hoàn toàn về khả năng chịu áp lực cực lớn và chống rung động búa nước cho các đường ống có kích thước từ DN50 trở lên.

Tại Sao Ren Trong 27 Được Sử Dụng Rộng Rãi?

Không phải ngẫu nhiên mà kích thước ren 27 lại trở thành một "tiêu chuẩn quốc dân" trong mọi cửa hàng điện nước từ thành thị đến nông thôn. Kích cỡ này mang trong mình những điểm cộng tuyệt đối về mặt công năng và kinh tế.

Ưu điểm

• Tính phổ biến vượt trội: Xuất hiện trong danh mục sản phẩm của tất cả các hãng sản xuất van, phụ kiện lớn nhỏ, giúp người dùng dễ dàng tìm kiếm linh kiện thay thế ở bất cứ đâu.

• Chi phí đầu tư thấp: Giá thành sản xuất phụ kiện ren size nhỏ rẻ hơn very nhiều so với các kết nối hàn bích hay khớp nối nhanh chuyên dụng.

• Tốc độ thi công nhanh chóng: Chỉ cần một chiếc kìm mỏ quạ hoặc mỏ lết thông thường là bạn đã có thể hoàn thành một mối nối ren trong vòng chưa đầy 2 phút.

• Tỷ lệ lưu lượng tối ưu: Kích thước DN20 là khoảng giao thoa hoàn hảo, vừa đủ lớn để không làm giảm áp lực nước sinh hoạt, vừa đủ nhỏ để tiết kiệm không gian đi ống ngầm trong tường.

Nhược điểm

• Giới hạn áp lực vận hành: Không phù hợp cho các hệ thống thủy lực siêu cao áp của nhà máy công nghiệp nặng.

• Rủi ro rò rỉ: Nếu người thợ quấn băng tan không đủ số vòng hoặc siết ren bị lệch trục, hiện tượng rò rỉ nước rỉ rả qua khe ren sẽ xảy ra sau một thời gian ngắn sử dụng.

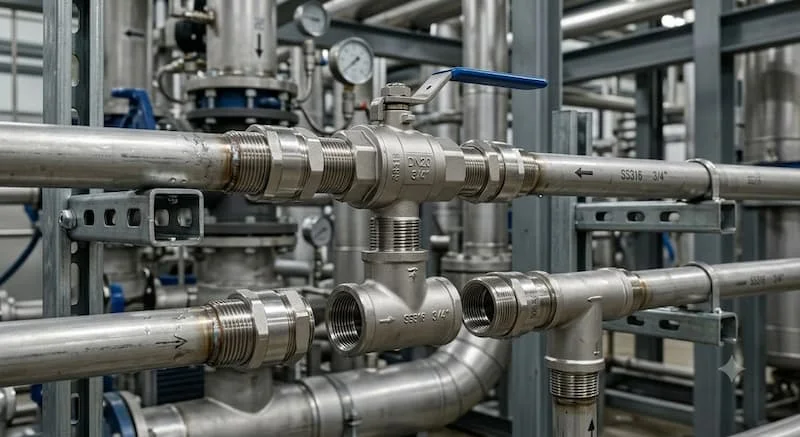

Ren Trong 27 Được Sử Dụng Trong Những Hệ Thống Nào?

Nhờ sự cân bằng hoàn hảo giữa kích thước gọn nhẹ và năng lực tải dòng chảy, phụ kiện ren nước trong 27 hiện diện dày đạt trong nhiều hạ tầng kỹ thuật khác nhau:

• Hệ thống cấp nước dân dụng & Đường nước sinh hoạt: Đây là trục cơ sở chính dẫn nước từ đồng hồ tổng vào từng tầng, từng phòng chức năng của căn hộ.

• Hệ thống tưới tiêu nông nghiệp: Ứng dụng phổ biến trong các mạng lưới phân phối nước của hệ thống tưới nhỏ giọt, béc phun mưa cho các trang trại, nhà kính quy mô vừa.

• Khí nén áp suất thấp: Dùng để kết nối các đầu cấp khí nén nhanh từ máy nén khí mini đến các dụng cụ cầm tay trong xưởng sửa chữa ô tô, xe máy.

• Hệ thống HVAC & Thiết bị lọc nước: Sử dụng trong đường hồi xả nước ngưng của điều hòa trung tâm hoặc hệ thống ống dẫn đầu vào của các bồn lọc nước tổng đầu nguồn.

Một số sản phẩm thực tế ứng dụng loại ren này bao gồm: Van bi ren nước trong 27 giúp đóng ngắt dòng nước tổng, van một chiều ren nước trong 27 bảo vệ máy bơm khỏi hiện tượng tụt nước mồi, và các linh kiện phụ trợ như cút ren nước trong 27 hay tê ren nước trong 27 phục vụ cho việc điều hướng và chia nhánh dòng chảy linh hoạt. Bạn có thể xem thêm các giải pháp thiết bị tại [chèn link: danh mục van công nghiệp kết nối ren].

Những Sai Lầm Thường Gặp Khi Chọn ren nước trong 27

Việc lắp đặt sai kỹ thuật có thể biến một hệ thống đường ống kiên cố thành một đống đổ nát rò rỉ nước. Hãy ghi nhớ 5 sai lầm phổ biến sau để phòng tránh:

• Sai lầm 1: Nhầm lẫn tai hại giữa hệ ren thẳng BSP và hệ ren côn NPT. Như đã phân tích, hai hệ ren này có góc đỉnh răng khác nhau hoàn toàn (55 so với 60). Việc cố tình dùng lực ép hai loại ren này vào nhau sẽ phá hủy biên dạng răng, dẫn đến việc rò rỉ nước không thể cứu vãn.

• Sai lầm 2: Đo kích thước bằng thước kẹp rồi vội vàng kết luận. Rất nhiều khách hàng đo đường kính trong của lỗ thấy khoảng 24-25mm liền khẳng định đây là ren 24 hoặc ren 25. Bạn phải luôn đối chiếu kích thước thực tế đo được với bảng quy đổi kích thước danh nghĩa ngành nước.

• Sai lầm 3: Không sử dụng vật liệu làm kín chuyên dụng. Nghĩ rằng các răng ren khít nhau là đủ chặn nước. Nếu không có băng tan cao sau non hoặc keo khóa ren điền đầy, áp lực nước chắc chắn sẽ luồn qua các rãnh ren để thoát ra ngoài.

• Sai lầm 4: Siết ren quá lực (Quá tay). Đặc biệt nguy hiểm khi sử dụng phụ kiện bằng nhựa hoặc bằng đồng thau mỏng. Việc dùng mỏ lết siết quá mạnh tay sẽ làm nứt vỡ phần thân ren trong, hoặc làm trượt ren (cháy ren).

• Sai lầm 5: Chọn sai vật liệu phụ kiện so với môi trường lưu chất. Sử dụng cút ren thép carbon thông thường cho hệ thống nước muối hoặc hóa chất ăn mòn sẽ khiến các bước ren bị rỉ sét, mục nát chỉ sau vài tháng vận hành.

Cách Kiểm Tra Một Phụ Kiện Có Phải ren nước trong 27 Hay Không

Nếu bạn đang có sẵn một phụ kiện cũ trong tay và không rõ thông số của nó, hãy thực hiện quy trình kiểm tra 5 bước chuẩn kỹ thuật sau đây:

• Bước 1: Xác định cấu trúc ren: Kiểm tra xem đường ren được gia công nằm bên trong lỗ trục (Ren trong) hay nằm lộ ra bên ngoài bề mặt ống (Ren ngoài).

• Bước 2: Tiến hành đo đường kính ren thực tế: Sử dụng thước cặp cơ khí hoặc thước dây đo đường kính trong của lỗ ren (khoảng 24.1 - 24.5 mm đối với ren trong 3/4").

• Bước 3: Kiểm tra tiêu chuẩn ren: Quan sát biên dạng răng ren. Nếu có thể, dùng dưỡng đo bước ren chuyên dụng để xác định số lượng răng trên một inch là 14 TPI nhằm phân biệt tiêu chuẩn BSP hay NPT.

• Bước 4: Đối chiếu bảng quy đổi thông số: Lấy kết quả đo được ở Bước 2 đối chiếu với bảng quy đổi kích thước danh nghĩa tiêu chuẩn. Nếu khớp với thông số DN20 - 3/4" thì đó chính xác là ren nước trong 27.

• Bước 5: Thử nghiệm thực tế với đầu ren đối ứng: Lấy một đầu ren ngoài 27 (3/4") chuẩn có sẵn vặn thử bằng tay vào phụ kiện. Nếu ren xoắn vào mượt mà, không bị sượng, không bị rơ lắc quá mức thì kết nối hoàn toàn đạt chuẩn.

Checklist Chọn Phụ Kiện ren nước trong 27

Để quá trình thu mua vật tư diễn ra thuận lợi, không sai sót, hãy mang theo bảng danh sách kiểm tra này trước khi làm việc với nhà cung cấp:

• Xác định tính chất lưu chất: Dòng nước đi qua là nước sạch, nước thải sinh hoạt, khí nén hay hóa chất đặc thù?

• Kiểm tra giới hạn áp suất hệ thống: Áp lực vận hành thực tế của bơm có vượt quá ngưỡng chịu tải của phụ kiện hay không (PN10, PN16)?

• Lựa chọn vật liệu phù hợp: Nhựa PVC/PPR cho phân khúc giá rẻ dân dụng; Đồng/Inox cho khu vực chịu nhiệt độ và áp lực cao.

• Xác định chính xác tiêu chuẩn ren: Hệ thống hiện tại đang chạy ren thẳng BSPP, ren côn BSPT hay tiêu chuẩn Mỹ NPT?

• Đo đạc và xác nhận kích thước thực tế: Đối chiếu kỹ lưỡng giữa bản vẽ kỹ thuật của hệ thống và catalogue sản phẩm của nhà sản xuất.

• Kiểm tra nhiệt độ làm việc tối đa: Hệ thống có dùng cho nước nóng điều hòa hay nước nóng năng lượng mặt trời không?

• Lựa chọn thương hiệu uy tín: Ưu tiên sản phẩm từ các nhà sản xuất có đầy đủ chứng chỉ chất lượng để đảm bảo độ chính xác của bước ren gia công.

Các Câu Hỏi Thường Gặp (FAQ)

Ren trong 27 là bao nhiêu inch?

Ren nước trong 27 theo quy ước tiêu chuẩn kỹ thuật quốc tế tương ứng chính xác với kích thước 3/4 inch (ký hiệu là 3/4") hoặc mã định danh đường ống danh nghĩa là DN20.

Ren nước trong 27 có dùng cho ống DN20 không?

Có. Đây là sự phối hợp kích thước phổ biến và tiêu chuẩn nhất trong ngành nước. Tất cả các dòng ống có đường kính danh nghĩa DN20 (đường kính ngoài thực tế khoảng 26.7mm) đều sử dụng phụ kiện ren size 27 để kết nối.

Ren nước trong 27 và ren ngoài 27 có giống nhau không?

Về kích thước danh nghĩa và bước ren tiêu chuẩn, chúng hoàn toàn giống nhau để đảm bảo khả năng ăn khớp. Điểm khác biệt duy nhất là vị trí gia công: Ren trong được tiện bên trong lỗ trục phụ kiện, còn ren ngoài được tiện nổi ở bề mặt phía ngoài của đầu ống.

Ren 27 có phải đường kính thực tế 27 mm không?

Không. Con số 27 chỉ là tên gọi thói quen thương mại tại thị trường Việt Nam dựa trên việc làm tròn đường kính ngoài thực tế của ống DN20 (~26.7mm). Đường kính đo ở đỉnh răng của ren nước trong 27 thực tế chỉ rơi vào khoảng hơn 24mm.

Ren BSP and NPT có lắp chung được không?

Tuyệt đối không nên lắp lẫn hai loại này với nhau. Do sự khác biệt về góc đỉnh răng (55 độ so với 60 độ) và biên dạng đỉnh/đáy ren, việc cố tình lắp chung sẽ gây biến dạng bước ren, dẫn đến hiện tượng phá hủy cấu trúc cơ khí và rò rỉ áp lực nghiêm trọng.

Tổng Kết Về ren nước trong 27

Việc nắm vững kiến thức về ren nước trong 27 là yếu tố bắt buộc đối với bất kỳ kỹ sư thiết kế, thợ lắp đặt hay khách hàng tiêu dùng nào muốn xây dựng một hệ thống cấp thoát nước an toàn. Kích thước kết nối quốc dân này, tương ứng với DN20 hoặc 3/4 inch, sở hữu những thế mạnh tuyệt đối về tính phổ biến và hiệu quả kinh tế. Khi hiểu đúng bản chất tiêu chuẩn kỹ thuật của hệ ren, bạn không chỉ tiết kiệm được thời gian mua sắm vật tư mà còn đảm bảo tối đa độ kín khít, ngăn ngừa các sự cố rò rỉ và kéo dài tuổi thọ vận hành cho toàn bộ công trình của mình.
