Van cổng DN80 và vai trò quan trọng trong hệ thống đường ống công nghiệp

Trong các hệ thống cấp nước sạch, phòng cháy chữa cháy (PCCC), HVAC hay xử lý nước thải, việc kiểm soát dòng chảy lưu chất là yếu tố then chốt để đảm bảo vận hành an toàn. Với đường ống kích thước trung bình, van cổng DN 80 đóng vai trò như một "chốt chặn" tin cậy. Tuy nhiên, sự phức tạp của hệ thống kỹ thuật hiện đại đòi hỏi người vận hành không chỉ biết cách lắp đặt mà còn phải hiểu rõ đặc tính thiết bị. Việc lựa chọn sai loại van không chỉ gây ra tình trạng rò rỉ lưu chất, giảm hiệu suất hệ thống mà còn kéo theo chi phí bảo trì, thay thế tốn kém. Hãy cùng đi sâu phân tích tại sao van cổng DN 80 lại là lựa chọn ưu tiên hàng đầu của các kỹ sư hiện nay.

Van cổng DN80 là gì?

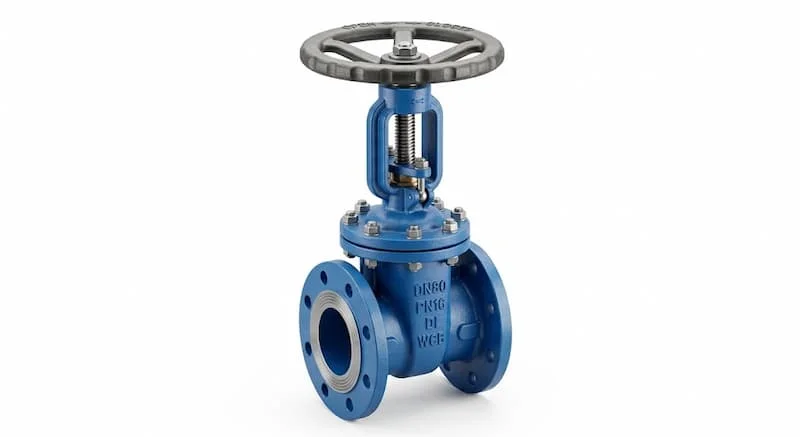

Van cổng DN 80 là thiết bị được thiết kế chuyên dụng để đóng hoặc mở dòng chảy trong đường ống bằng cách nâng lên hoặc hạ xuống một đĩa van theo phương thẳng đứng. Chỉ số DN80 biểu thị đường kính danh nghĩa của thiết bị, tương đương với kích thước ống khoảng 3 inch. Đây là kích thước phổ biến, đóng vai trò kết nối các phân đoạn ống chính trong nhiều nhà máy và công trình hạ tầng.

Cấu tạo cơ bản

Mỗi chiếc van cổng DN 80 là sự kết hợp của các bộ phận chính:

• Thân van: Thường được đúc từ các vật liệu chịu lực như gang, gang dẻo, inox hoặc van thép DN80 cho các ứng dụng nhiệt độ cao.

• Đĩa van: Thiết kế dạng nêm hoặc song song, đóng vai trò ngăn chặn hoặc cho phép lưu chất đi qua.

• Ty van: Chia làm hai loại là ty nổi (dễ quan sát trạng thái) và ty chìm (tiết kiệm không gian).

• Gioăng làm kín: Thường dùng EPDM, PTFE hoặc NBR để đảm bảo độ kín tuyệt đối.

• Bộ phận vận hành: Vô lăng tay quay thủ công hoặc bộ truyền động điện/khí nén tự động.

Nguyên lý hoạt động

Cơ chế của van rất đơn giản nhưng hiệu quả: Khi xoay vô lăng, ty van kéo đĩa van di chuyển lên xuống. Ở trạng thái mở hoàn toàn, đĩa van được nhấc hẳn ra khỏi dòng chảy, giúp chất lỏng đi thẳng với tổn thất áp suất gần như bằng không. Khi đóng, đĩa van ép chặt vào mặt đế (seat), ngăn chặn hoàn toàn dòng chảy. Lưu ý chuyên môn: Tuyệt đối không dùng van cổng để điều tiết lưu lượng, vì áp lực dòng chảy lớn sẽ gây rung lắc, làm mòn đĩa van và nhanh chóng giảm tuổi thọ thiết bị.

Phân tích chuyên sâu: Phân loại và lựa chọn

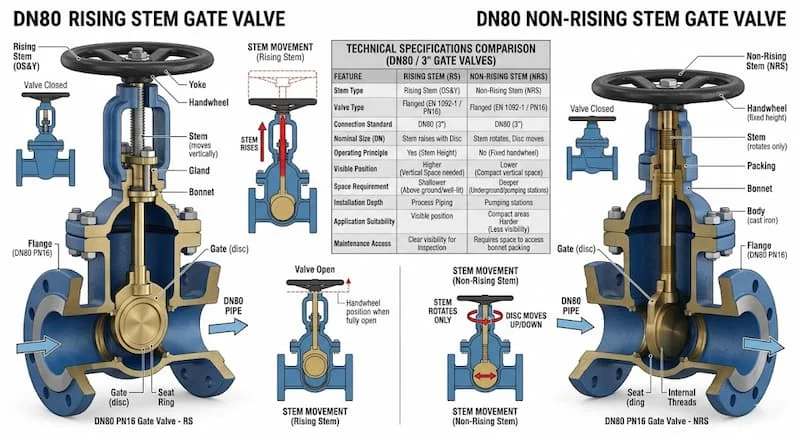

Phân loại van cổng DN80 phổ biến

Việc phân loại van cổng thường dựa trên thiết kế ty và vật liệu để phù hợp với môi trường sử dụng:

• Theo thiết kế ty: Ty nổi giúp người vận hành dễ dàng nhận biết van đang đóng hay mở, thuận tiện cho việc kiểm tra. Trong khi đó, ty chìm có thiết kế gọn gàng, là lựa chọn lý tưởng cho các hố van ngầm hoặc không gian hạn chế.

• Theo vật liệu:

  • Van cổng gang/gang dẻo: Giải pháp kinh tế cho hệ thống nước sạch và cấp thoát nước dân dụng.

  • Van inox: Giải pháp chống ăn mòn cho môi trường hóa chất, thực phẩm.

  • Van thép: Chịu được áp lực và nhiệt độ cao, thường dùng trong hơi nóng hoặc dầu khí.

Thông số kỹ thuật chi tiết

Người kỹ sư cần hiểu rõ rằng DN80 là đường kính danh nghĩa, còn PN16 là áp suất làm việc tối đa (16 bar). Việc sai lệch trong tiêu chuẩn mặt bích khi lắp đặt sẽ dẫn đến hậu quả nghiêm trọng là rò rỉ tại vị trí kết nối, gây lãng phí tài nguyên và rủi ro an toàn.

So sánh và vị thế của van cổng DN80

So với van bướm, van cổng có độ kín khít tốt hơn và tổn thất áp suất thấp hơn, tuy nhiên giá thành thường cao hơn. So với van bi, van cổng đóng mở chậm hơn nhưng lại có độ bền vượt trội trong các hệ thống đường ống lớn. Nếu hệ thống của bạn yêu cầu đóng kín tuyệt đối và ít khi cần điều tiết, van cổng DN 80 là ứng viên số một. Sự đa dạng về vật liệu giúp thiết bị này "thích nghi" với hầu hết các môi trường từ nước sạch, nước thải đến các loại hơi nóng khắc nghiệt.

Ứng dụng thực tế và những sai lầm cần tránh

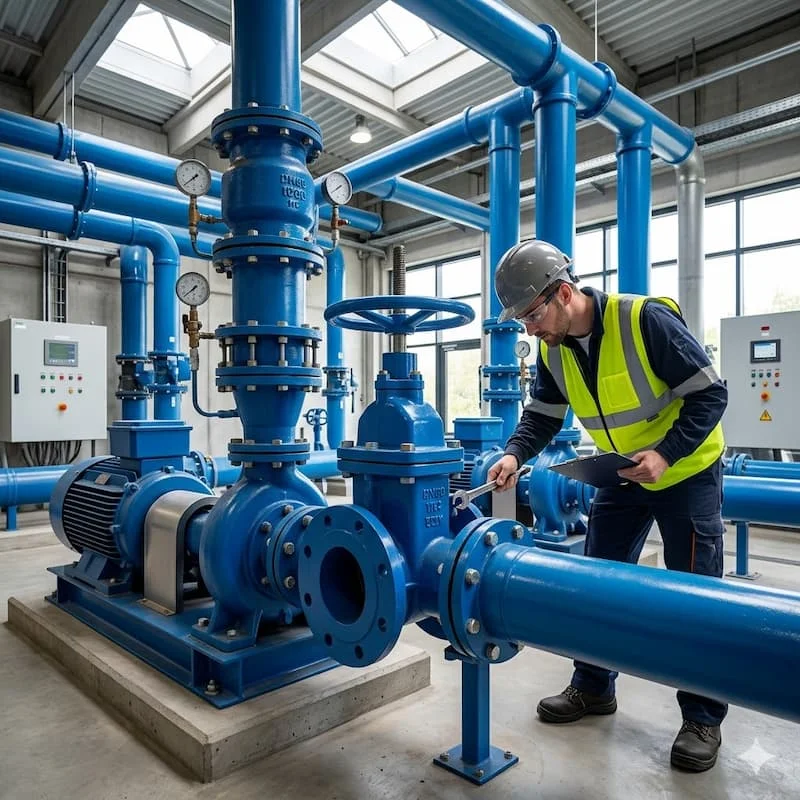

Ứng dụng rộng rãi

• Hệ thống cấp nước: Điều khiển dòng chảy tại các trạm bơm, khu chung cư và mạng lưới cấp nước khu công nghiệp.

• Hệ thống PCCC: Kiểm soát nguồn nước chữa cháy, đảm bảo áp lực ổn định.

• HVAC: Sử dụng trong các tháp giải nhiệt, hệ thống chiller trung tâm.

• Nhà máy công nghiệp: Dùng trong công nghệ thực phẩm, dệt nhuộm nhờ các loại van inox chuyên dụng.

Những sai lầm thường gặp khi lựa chọn

Sai lầm phổ biến nhất của người dùng là chọn sai vật liệu (ví dụ: dùng van gang cho môi trường hóa chất) hoặc dùng van cổng để điều tiết lưu lượng thay vì dùng van cầu hay van bướm. Ngoài ra, việc bỏ qua bảo dưỡng định kỳ sẽ khiến gioăng van bị lão hóa, dẫn đến rò rỉ không mong muốn.

Hướng dẫn lắp đặt và Checklist chọn van

Quy trình lắp đặt chuẩn chuyên gia

1. Kiểm tra ngoại quan: Đảm bảo van không bị nứt, vỡ hay méo mó mặt bích.

2. Căn chỉnh: Đặt van đồng tâm với đường ống để tránh ứng suất lên thân van.

3. Siết bu lông: Sử dụng quy tắc siết hình sao đối xứng để lực ép trên mặt bích được phân bổ đều.

4. Vận hành: Luôn đóng mở từ từ để tránh hiện tượng va đập thủy lực.

Checklist lựa chọn

• Xác định chính xác môi chất (nước, hóa chất, hơi).

• Kiểm tra áp lực (PN) hệ thống cao nhất là bao nhiêu.

• Kiểm tra dải nhiệt độ vận hành.

• Chọn vật liệu thân van (gang, inox, hay van thép DN80).

• Xác định tiêu chuẩn mặt bích (JIS/BS/DIN) khớp với đường ống.

FAQ: Giải đáp thắc mắc thường gặp

Van cổng DN 80 tương đương bao nhiêu inch?

• DN80 tương đương với 3 inch.

Van cổng DN 80 có điều tiết lưu lượng được không?

• Không nên. Van cổng chỉ được thiết kế cho mục đích đóng hoặc mở hoàn toàn.

Nên chọn van cổng gang hay inox?

• Gang cho hiệu quả kinh tế với nước sạch; inox cho độ bền hóa học cao trong môi trường ăn mòn.

Tuổi thọ van cổng DN 80 bao lâu?

• Thông thường từ 10–20 năm nếu được bảo trì định kỳ.

Van này dùng cho nước thải được không?

• Được, nhưng nên sử dụng dòng van có lớp phủ chống ăn mòn để tăng tuổi thọ.

Tổng kết

Van cổng DN 80 là giải pháp kỹ thuật tối ưu cho nhu cầu đóng mở dòng chảy trong các hệ thống công nghiệp nhờ độ kín cao, tổn thất áp suất thấp và khả năng chịu lực bền bỉ. Để hệ thống đạt hiệu suất tối đa, việc lựa chọn đúng vật liệu và tiêu chuẩn mặt bích là yếu tố quyết định.

Nếu bạn cần tư vấn chi tiết về các loại van thép DN80 hay van gang cho dự án của mình, liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để nhận giải pháp tối ưu và báo giá cạnh tranh nhất. Đừng để một chiếc van không phù hợp trở thành điểm yếu của cả hệ thống!
