Van Xả Áp Khí Nén: Giải Pháp Bảo Vệ Quá Áp, Chống Nổ Bình Tích Khí Công Nghiệp

Vì Sao Hệ Thống Khí Nén Cần Van Xả Áp?

Trong hạ tầng cơ điện và các dây chuyền sản xuất tự động hóa, hệ thống khí nén được ví như nguồn năng lượng huyết mạch điều khiển toàn bộ thiết bị cơ khí hoạt động. Tại đây, máy nén khí phải vận hành liên tục với tần suất cao, nạp một lượng lớn không khí áp lực cao vào các bình tích áp để lưu trữ và phân phối. Tuy nhiên, do bản chất của chất khí có khả năng nén dồn, áp suất bên trong bồn chứa và đường ống luôn tiềm ẩn nguy cơ gia tăng đột biến, vượt qua giới hạn chịu đựng cơ học của thiết bị.

Tình trạng quá áp kỹ thuật này thường xảy ra do lỗi rơ-le ngắt áp tự động, rò rỉ rơ-le áp suất, hoặc do nhiệt độ môi trường tăng cao làm các phân tử khí giãn nở mạnh. Nếu không được kiểm soát và triệt tiêu hiệu quả, hệ thống sẽ phải đối mặt với những thảm họa khôn lường: hư hỏng toàn bộ đầu máy nén, giảm tuổi thọ nghiêm trọng của hệ thống đường ống, nứt vỡ các van chặn phụ trợ. Nguy hiểm nhất là nguy cơ nổ tung bình tích áp, gây tổn thất nặng nề về tài sản và đe dọa trực tiếp đến tính mạng của người lao động.

Làm thế nào để bảo vệ hệ thống khỏi hiện tượng quá áp nguy hiểm này một cách hoàn toàn chủ động? Đây chính là lý do van xả áp khí nén trở thành thiết bị an toàn bắt buộc, là chốt chặn phòng hộ không thể thay thế trong mọi hệ thống khí nén hiện đại.

Van Xả Áp Khí Nén Là Gì?

Van xả áp khí nén là một thiết bị phụ trợ cơ khí tự động, có chức năng giải phóng một lượng khí nén dư thừa ra ngoài môi trường khi áp suất bên trong bồn chứa hoặc đường ống vượt quá giá trị định mức được cài đặt sẵn (P_set).

Mục đích cốt lõi của thiết bị này bao gồm ba nhiệm vụ chiến lược:

• Bảo vệ thiết bị: Ngăn ngừa tình trạng ứng suất nén vượt ngưỡng phá hủy cấu trúc cơ học của máy nén và bồn chứa.

• Giảm áp suất dư thừa: Đưa áp suất hệ thống quay trở lại dải làm việc an toàn trong thời gian ngắn nhất.

• Đảm bảo vận hành ổn định: Giúp dòng khí nén duy trì áp lực tuyến tính, bảo vệ các thiết bị đầu cuối như xi-lanh, cánh tay robot khỏi bị xung lực quá tải.

Trong sơ đồ thiết kế công nghiệp, thiết bị giữ vai trò kiểm soát áp lực, bảo vệ trực tiếp cho cụm máy nén khí và hệ thống bồn chứa khí – những khu vực có mật độ tích tụ năng lượng áp suất đậm đặc nhất.

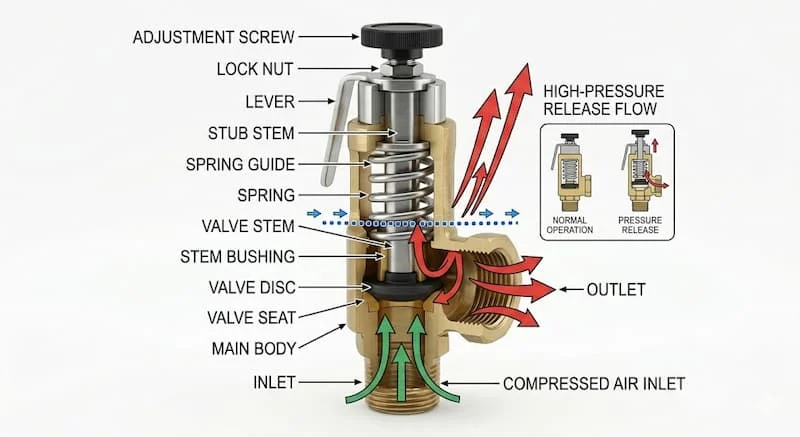

Nguyên Lý Hoạt Động Của Van Xả Áp Khí Nén

Cơ chế vận hành của van xả áp khí nén hoàn toàn dựa trên nguyên lý cân bằng lực cơ học tuyến tính giữa hai yếu tố: áp lực dòng khí nén nội tại và lực đàn hồi nghịch chiều của lò xo kỹ thuật bên trong thân van.

Quy trình xả áp tự động diễn ra theo các bước khép kín:

1. Trạng thái cân bằng: Ở điều kiện làm việc bình thường, lực nén của lò xo lớn hơn áp lực khí, giữ chặt đĩa van ép sát vào bệ đỡ (seat), hệ thống hoàn toàn kín khí.

2. Trạng thái mở van: Khi hệ thống gặp sự cố, áp suất khí tăng cao. Khi lực đẩy của khí nén vượt qua ngưỡng lò xo, nó sẽ nén ngược lò xo lên và đĩa van mở ra.

3. Xả khí tốc hành: Khí nén áp lực cao lập tức thoát ra ngoài qua cửa xả, làm giảm mật độ phân tử khí bên trong lòng ống.

4. Trạng thái đóng lại: Khi áp suất giảm về mức an toàn (thường thấp hơn mức cài đặt ban đầu khoảng 10%), lực đàn hồi của lò xo lại chiếm ưu thế, đẩy đĩa van hạ xuống đóng chặt bệ van, giữ kín hệ thống để tiếp tục chu kỳ sản xuất.

Bản chất kỹ thuật ở đây là mối quan hệ đối nghịch động học. Độ mở của đĩa van tỷ lệ thuận với mức độ quá áp của hệ thống: áp suất vượt ngưỡng càng cao, đĩa van mở càng lớn để giải phóng lưu lượng khí nhanh nhất.

Các Loại Van Xả Áp Khí Nén Phổ Biến

Để tương thích với từng quy mô lưu lượng và đặc thù môi trường sản xuất, thiết bị này được chế tạo thành nhiều dòng kết cấu khác nhau.

Phân loại theo cơ chế hoạt động

• Van xả áp lò xo: Dòng sản phẩm phổ biến nhất nhờ kết cấu đơn giản, cơ chế hoạt động thuần cơ học bền bỉ và chi phí đầu tư hợp lý. Thích hợp cho các hệ thống khí nén vừa và nhỏ.

• Van xả áp điều khiển bằng van phụ (Pilot-operated): Sử dụng một van phụ nhỏ (pilot) để điều khiển cơ cấu xả chính. Dòng van này có độ chính xác cực cao, khả năng đáp ứng tốc hành, chuyên dùng cho các hệ thống lớn có lưu lượng xả khổng lồ.

Phân loại theo vật liệu cấu tạo

• Vật liệu đồng: Chống gỉ sét tốt trong môi trường không khí ẩm bão hòa, phân khúc giá tầm trung, chuyên dùng cho các hệ thống khí nén phổ thông, xưởng cơ khí, garage ô tô.

• Vật liệu Inox (SUS304, SUS316): Độ bền cơ học cao, chịu nhiệt và chống ăn mòn hóa học xuất sắc. Đây là lựa chọn bắt buộc trong ngành thực phẩm và dược phẩm để đảm bảo không sinh độc chất vào dòng khí sạch.

• Vật liệu thép đúc: Chịu được áp lực cực lớn và va đập thủy lực mạnh, ứng dụng trong các trạm nén khí siêu cao áp ngành khai khoáng, dầu khí.

Phân loại theo kiểu kết nối

• Van xả áp ren: Thường dùng cho các kích cỡ nhỏ, dễ tháo lắp bằng dụng cụ cầm tay, tối ưu cho các đường ống nhánh. Dòng van xả áp ren được ưu tiên nhờ tính linh hoạt và độ kín khít cao khi dùng kèm cao su non chịu lực.

• Van xả áp mặt bích: Dùng cho đường ống kích thước lớn, chịu được độ rung chấn mạnh từ bệ máy nén mà không lo nứt nẻ mối nối.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van

Việc lựa chọn sai thông số kỹ thuật không chỉ làm giảm hiệu suất mà còn vô hiệu hóa khả năng bảo vệ của thiết bị. Khi chọn van, kỹ sư cần đặc biệt lưu ý:

• Kích thước danh nghĩa (Size): Phủ rộng từ các cỡ ren nhỏ đến mặt bích lớn bao gồm DN15 (1/2), DN20 (3/4), DN25 (1), DN32 (1 1/4), DN40 (1 1/2), đến DN50 (2).

• Áp suất cài đặt xả (P_set): Phải tương thích với áp suất thiết kế của bình chứa, ví dụ: 6 bar, 8 bar, 10 bar, 12 bar, 16 bar.

• Nhiệt độ làm việc: Không khí khi bị nén dòng sẽ tăng nhiệt mạnh, do đó van cần chịu được dải nhiệt phổ biến từ 0 độ C đến 120 độ C hoặc cao hơn tùy vật liệu gioăng.

• Lưu lượng xả (Discharge Capacity): Lượng khí tối đa mà van có thể giải phóng trong một phút (m^3/phút). Lưu lượng xả của van bắt buộc phải lớn hơn công suất nạp đỉnh của máy nén khí.

• Tiêu chuẩn kết nối: Chuẩn ren BSP, NPT hoặc bích tiêu chuẩn JIS, ANSI, DIN để lắp ráp đồng bộ.

Van Xả Áp Khí Nén Và Van An Toàn Khác Nhau Như Thế Nào?

Rất nhiều người vận hành thường nhầm lẫn giữa hai loại thiết bị này do chúng có chung mục đích phòng hộ. Tuy nhiên, về mặt kỹ thuật chuyên sâu, chúng có sự khác biệt rõ rệt:

Tại Sao Chọn Sai Van Xả Áp Có Thể Gây Thiệt Hại Lớn?

Một lỗi sai nhỏ trong việc tính toán thông số chọn van có thể phá hủy hoàn toàn tính an toàn của toàn bộ phân xưởng:

• Chọn sai áp suất cài đặt: Nếu cài áp quá cao, hệ thống sẽ bị phá hủy trước khi van kịp mở. Nếu cài áp quá thấp, van sẽ mở xả khí liên tục, gây thất thoát năng lượng cực lớn, máy nén phải chạy bù tải liên tục dẫn đến nóng máy và cháy cuộn dây motor.

• Chọn sai lưu lượng xả: Kích thước van quá nhỏ khiến tốc độ thoát khí không đuổi kịp tốc độ nạp nén của máy, áp suất bồn chứa vẫn tăng vọt dù van đang mở, dẫn đến nguy cơ nổ bình tích khí.

• Chọn sai vật liệu: Sử dụng van đồng thường cho môi trường hóa chất, hơi muối ăn mòn sẽ khiến lò xo bị mục gãy, đĩa van bị kẹt cứng không thể co giãn.

• Chọn sai kích thước kết nối: Dẫn đến việc cố tình sử dụng các đầu chuyển thu nhỏ đường ống xả, tạo ra hiện tượng nghẽn dòng, áp suất ngược tăng cao làm sai lệch điểm mở của lò xo van.

Ứng Dụng Thực Tế Của Van Xả Áp Khí Nén

Sự hiện diện của thiết bị này là bắt buộc trong mọi quy trình sản xuất có ứng dụng năng lượng khí động học:

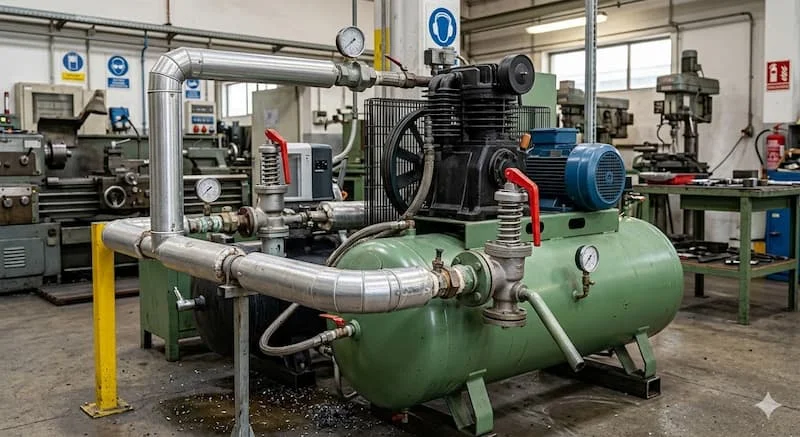

• Hệ thống máy nén khí trung tâm: Lắp đặt ngay tại đầu ra của cụm máy nén trục vít hoặc máy nén piston để bảo vệ lốc máy.

• Bình tích áp (Bình chứa khí nén): Điểm lắp đặt cốt lõi nhất, ngăn chặn kịch bản nổ vỡ bồn chứa do tích tụ áp suất tĩnh.

• Nhà máy sản xuất công nghiệp nặng: Các nhà máy luyện kim, lắp ráp ô tô, đóng tàu – nơi hệ thống khí nén chạy liên tục 24/7 để cung cấp lực cho các thiết bị gá kẹp, súng bắn bulông công suất lớn.

• Dây chuyền tự động hóa, robot: Bảo vệ các van điện từ (Solenoid valve) và bộ lọc khí mỏng manh khỏi bị phá hủy bởi xung áp.

• Ngành thực phẩm và dược phẩm: Sử dụng các dòng van inox vi sinh để bảo vệ các bồn chứa khí sạch dùng trong công đoạn đóng gói, sấy tầng sôi hoặc vận chuyển hạt nguyên liệu bằng khí lực.

Khi Nào Cần Lắp Van Xả Áp Khí Nén?

Thiết bị này là bắt buộc và không thể bỏ qua trong các trường hợp:

• Hệ thống vận hành liên tục với chu kỳ nạp xả áp suất cao từ 6 bar trở lên.

• Hệ thống có sử dụng các bình chứa khí dung tích lớn – nơi năng lượng nén tích tụ có khả năng gây sát thương diện rộng nếu xảy ra sự cố.

• Khi tổng giá trị các thiết bị đầu cuối (máy móc sản xuất, robot) có giá trị kinh tế lớn, cần được bảo vệ tuyệt đối trước mọi xung đột áp lực đường ống.

Những Sai Lầm Thường Gặp Khi Sử Dụng

• Cài đặt áp suất không chính xác: Tự ý thay đổi độ nén lò xo bằng cách vặn ốc trên đỉnh van mà không có đồng hồ kiểm chứng áp suất xả thực tế.

• Không tiến hành kiểm tra định kỳ: Để van hoạt động nhiều năm không vệ sinh, khiến bụi bẩn, dầu máy nén đóng cặn làm bó kẹt hoàn toàn đĩa van và lò xo.

• Bịt hoặc thu nhỏ đầu xả khí: Do tiếng ồn khi xả khí lớn, nhiều thợ kỹ thuật đã tự ý bịt một phần đầu xả hoặc lắp thêm nút bít giảm thanh không đúng tiêu chuẩn, gây nghẽn dòng xả của van.

• Không thay van khi hết tuổi thọ kỹ thuật: Lò xo kim loại sẽ bị mỏi và mất dần độ đàn hồi chính xác sau vài năm vận hành liên tục. Việc cố chấp sử dụng van quá cũ sẽ khiến điểm xả áp bị sai lệch hoàn toàn.

Hướng Dẫn Chọn Van Xả Áp Khí Nén Phù Hợp

Để chọn mua được một chiếc van chuẩn xác, tối ưu hóa chi phí đầu tư, hãy áp dụng quy trình 5 bước tiêu chuẩn từ kỹ sư trưởng:

• Bước 1: Xác định áp suất làm việc ổn định của hệ thống: Đảm bảo van luôn đóng kín ở mức áp suất làm việc thông thường này.

• Bước 2: Xác định áp suất xả giới hạn: Mức áp suất mà van bắt buộc phải mở (thường bằng áp suất làm việc tối đa của bình tích áp hoặc bằng 110% áp suất làm việc của hệ thống).

• Bước 3: Tính toán tổng lưu lượng khí cần xả: Đảm bảo công suất xả của van lớn hơn công suất xả đỉnh của máy nén.

• Bước 4: Lựa chọn vật liệu thân van: Chọn đồng cho ứng dụng phổ thông, chọn inox cho môi trường sạch hoặc có tính ăn mòn.

• Bước 5: Kiểm tra tiêu chuẩn kết nối: Ưu tiên chọn dòng van xả áp ren cho các hệ thống vừa và nhỏ để tiết kiệm không gian và chi phí lắp đặt vật tư.

Checklist trước khi xuống tiền mua vật tư:

• Kích thước danh nghĩa (DN) trùng khớp với đầu chờ của bình tích áp hoặc đường ống.

• Áp suất cài đặt dập trên mác van đúng với thông số an toàn của bồn chứa.

• Vật liệu cấu tạo đạt chuẩn ứng dụng (Đồng / Inox / Thép).

• Lưu lượng xả của van đáp ứng dải thông số công suất của trạm nén.

• Sản phẩm có đầy đủ giấy chứng nhận CO-CQ từ nhà sản xuất.

• Thương hiệu uy tín, có tem chống hàng giả rõ ràng.

• Chính sách bảo hành chính hãng từ 12 tháng trở lên.

Câu Hỏi Thường Gặp Về Van Xả Áp Khí Nén (FAQ)

1. Van xả áp khí nén dùng để làm gì trong hệ thống công nghiệp?

Thiết bị này có chức năng tự động giải phóng lượng áp suất khí nén dư thừa ra ngoài khi hệ thống gặp sự cố tăng áp vượt ngưỡng cài đặt an toàn, từ đó bảo vệ máy nén khí, bồn tích áp và đường ống khỏi nguy cơ nứt vỡ, nổ tung.

2. Áp suất cài đặt phổ biến của dòng van này trong các nhà máy là bao nhiêu?

Tùy thuộc vào thiết kế áp lực của từng nhà máy. Đối với hệ thống khí nén công nghiệp phổ thông, áp suất cài đặt xả thường dao động trong khoảng từ 6 bar đến 12 bar. Đối với các ngành công nghiệp nặng đặc thù, dải áp suất này có thể lên tới 16 bar hoặc cao hơn.

3. Bao lâu thì chúng ta nên tiến hành kiểm tra, bảo dưỡng van xả áp một lần?

Theo quy chuẩn an toàn lao động, van xả áp phải được kiểm tra định kỳ từ 6 – 12 tháng/lần. Đối với các loại van có tay gạt, người vận hành nên định kỳ giật nhẹ tay gạt hàng tháng để đảm bảo lò xo không bị kẹt cứng do bụi bẩn.

4. Tôi có thể tự ý điều chỉnh áp suất xả của van tại xưởng được không?

Có thể điều chỉnh tăng hoặc giảm lực nén lò xo thông qua vít chỉnh trên đỉnh van. Tuy nhiên, việc này chỉ được phép thực hiện bởi kỹ thuật viên có chuyên môn và phải có đồng hồ áp suất chuẩn để đo đạc. Tuyệt đối không tự ý vặn mò khi van đang trực tiếp nằm trên hệ thống có áp lực cao.

5. Van xả áp khí nén và van an toàn có hoàn toàn giống nhau không?

Chúng có chức năng bảo vệ tương đồng nhưng khác nhau về cơ chế xả. Van xả áp mở từ từ, tuyến tính theo mức độ quá áp, thích hợp cho việc điều tiết. Trong khi đó, van an toàn mở bung ra lập tức đạt hành trình tối đa để xả áp khẩn cấp, chuyên dùng làm phòng tuyến chống nổ cuối cùng cho các thiết bị chứa khí gas, hơi nước.

Kết Luận

Thiết bị van xả áp khí nén chính là người gác đền thầm lặng nhưng không thể thiếu, quyết định trực tiếp đến sự sống còn của mọi hệ thống khí động học công nghiệp. Việc thấu hiểu nguyên lý đối lực lò xo, lựa chọn đúng chủng loại van xả áp ren hay mặt bích, đồng thời tuân thủ nghiêm ngặt các bước tính toán lưu lượng xả sẽ giúp doanh nghiệp bảo vệ trọn vẹn giá trị tài sản thiết bị, tối ưu hóa chi phí vận hành và xây dựng một môi trường lao động an toàn, bền vững.
