Tất tần tật về bs 5154 gate valve: Tiêu chuẩn kỹ thuật và cẩm nang lựa chọn chuẩn xác

Vì sao cần quan tâm đến BS 5154 khi lựa chọn gate valve?

Trong quá trình triển khai mua sắm thiết bị cho hệ thống đường ống công nghiệp hoặc dân dụng, việc chỉ nhìn vào đường kính danh nghĩa (DN) hay kiểu dáng bên ngoài là chưa đủ để đưa ra quyết định chính xác. Hầu hết các dự án kỹ thuật hiện đại đều đòi hỏi sản phẩm phải đáp ứng nghiêm ngặt một valve standard hoặc một tiêu chuẩn cơ sở cụ thể để đảm bảo an toàn vận hành.

Cụ thể, bs 5154 van cổng là một từ khóa chuyên ngành quan trọng, thường xuất hiện trong bảng yêu cầu kỹ thuật khi người mua cần xác định chủng loại van cổng theo tiêu chuẩn Anh.

Tuy nhiên, nếu chọn sai thông số kỹ thuật, nhầm lẫn giữa tiêu chuẩn thiết kế, kiểu kết nối và cấp áp suất, thiết bị mua về có thể không đáp ứng được yêu cầu của dự án, dẫn đến tình trạng rò rỉ, không đạt áp kiểm định hoặc lãng phí chi phí thay thế.

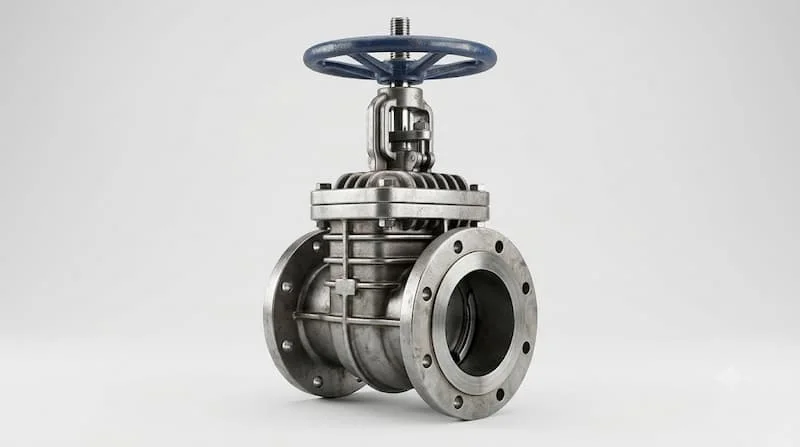

Bs 5154 gate valve là gì?

Bs 5154 gate valve là cách gọi kỹ thuật dùng để chỉ dòng van cổng (gate valve) được thiết kế và sản xuất theo các yêu cầu kỹ thuật liên quan của tiêu chuẩn Anh BS 5154. Khi đánh giá một sản phẩm theo tiêu chuẩn này, kỹ sư cần xem xét đồng thời phạm vi áp dụng, kích thước, cấp áp suất, vật liệu cấu thành và các tài liệu công bố từ nhà sản xuất.

Về mặt danh pháp cấu thành:

• BS: Viết tắt của British Standard (Tiêu chuẩn Anh).

• 5154: Số hiệu quy chuẩn kỹ thuật chuyên dụng.

• Gate valve: Tên tiếng Anh của van cổng.

Gate valve hoạt động như thế nào?

Cấu tạo cơ bản của một dòng van cổng bao gồm các thành phần cốt lõi: thân van (body), nắp van (bonnet), cửa van (gate), trục van (stem), bề mặt làm kín (seat), vòng đệm chống rò rỉ (packing) và tay quay vô lăng (handwheel) hoặc bộ truyền động.

• Nguyên lý đóng mở: Khi người vận hành xoay vô lăng, trục van (stem) sẽ chuyển động tịnh tiến, kéo theo đĩa cửa van (gate) nâng lên hoặc hạ xuống theo phương vuông góc với dòng chảy để cho phép lưu chất đi qua hoặc chặn lại hoàn toàn.

• Vì sao gate valve thường dùng cho đóng/mở (on-off)? Khi mở hoàn toàn, đĩa cửa van được rút hẳn lên khỏi dòng chảy, giúp tiết diện lưu thông rộng mở và giảm thiểu tối đa tổn thất áp suất. Do đó, van cổng sinh ra là để cô lập dòng chảy, tuyệt đối không nên dùng làm van điều tiết liên tục nếu thiết kế sản phẩm không cho phép.

Cấu tạo bs 5154 van cổng có gì đáng chú ý?

• Thân van (Body): Chịu trách nhiệm chịu áp lực chính của hệ thống đường ống, quyết định độ bền cơ học lâu dài và khả năng tương thích với môi chất dẫn truyền.

• Cửa van (Gate): Đóng vai trò chặn dòng chảy trực tiếp, đòi hỏi độ chính xác gia công cao để đảm bảo độ khít tuyệt đối khi đóng van.

• Trục van (Stem): Truyền mô-men xoắn từ tay quay xuống cửa van, yêu cầu độ bền kéo tốt và khả năng chống mài mòn, chống ăn mòn hiệu quả.

• Bề mặt làm kín (Seat): Là vị trí tiếp xúc trực tiếp quyết định khả năng làm kín (sealing), ngăn ngừa tuyệt đối hiện tượng rò rỉ lưu chất.

• Nắp van, packing và handwheel: Đảm bảo độ kín phía trên trục van, ngăn lưu chất rò rỉ ra môi trường ngoài và hỗ trợ lực kéo tay nhẹ nhàng cho người vận hành.

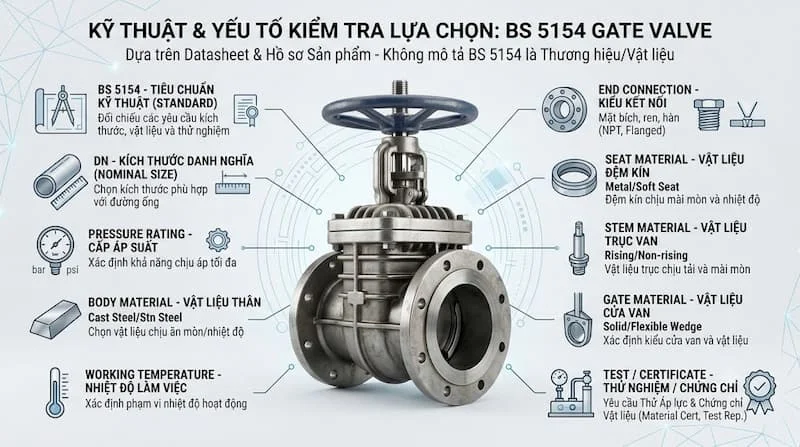

Thông số kỹ thuật bs 5154 van cổng cần kiểm tra

1. Kích thước danh nghĩa (DN): Các kích thước thông dụng như DN15, DN20, DN25, DN40, DN50, DN80, DN100, DN150, DN200... Tuyệt đối không chọn van chỉ bằng cảm tính nhìn bằng mắt mà phải đối chiếu chuẩn với đường ống thực tế.

2. Cấp áp suất (Pressure rating): Đánh giá áp suất làm việc tối đa của van và mối quan hệ tương quan giữa áp suất với nhiệt độ vận hành thực tế của hệ thống.

3. Vật liệu chế tạo (Material): Gang xám, gang cầu, thép carbon hoặc thép không gỉ tùy thuộc vào mức độ ăn mòn của môi chất.

4. Kiểu kết nối (End connection): Dạng nối ren (threaded) hoặc kết nối mặt bích (flanged) theo đúng thiết kế tiêu chuẩn.

5. Nhiệt độ vận hành: Ảnh hưởng trực tiếp đến giới hạn chịu nhiệt của vật liệu làm kín (seat) và vòng đệm packing.

BS 5154 quy định những gì đối với gate valve?

Tiêu chuẩn BS 5154 đặt ra các khung yêu cầu kỹ thuật cốt lõi về thiết kế, chế tạo, kích thước và phương pháp thử nghiệm đối với dòng van cổng đồng/hợp kim đồng hoặc các vật liệu phù hợp khác theo phạm vi quy định.

Người mua khi đối chiếu hồ sơ cần phân biệt rõ ràng giữa:

• Tiêu chuẩn thiết kế sản phẩm (Design standard).

• Cấp áp suất định mức (Pressure rating).

• Đặc tả vật liệu chế tạo (Material specification).

• Tiêu chuẩn kết nối đường ống (End connection standard).

• Yêu cầu thử nghiệm xuất xưởng (Testing requirement).

Điểm quan trọng: Một sản phẩm đạt chuẩn không có nghĩa là nó thay thế được mọi tiêu chuẩn khác. Cần kiểm tra kỹ lưỡng các thông số cụ thể trong catalogue, datasheet và chứng chỉ CO/CQ do nhà sản xuất cung cấp.

Bs 5154 van cổng khác gì các gate valve thông thường?

Phân biệt BS 5154 với các tiêu chuẩn van cổng khác

Trên thị trường hiện nay tồn tại nhiều tiêu chuẩn kỹ thuật khác nhau phục vụ từng phân khúc dự án riêng biệt. Thay vì đánh giá tiêu chuẩn nào tốt hơn, kỹ sư cần hiểu rõ mục đích áp dụng của từng loại:

• BS 5154: Thường tập trung vào các dòng van công nghiệp vừa và nhỏ, đáp ứng các yêu cầu khắt khe theo hệ tiêu chuẩn Anh.

• BS 5163: Thường quy định cho van cổng dùng trong ngành nước (waterworks), thiên về các kích thước lớn hơn.

• API 600 / API 602: Tiêu chuẩn dầu khí quốc tế (American Petroleum Institute) chuyên dùng cho các hệ thống lọc hóa dầu chịu áp lực và nhiệt độ cực cao.

• ASME B16.10 / ASME B16.5: Bộ tiêu chuẩn của Mỹ quy định về khoảng cách mặt-đến-mặt và kích thước mặt bích kết nối.

Việc nắm rõ dự án đang yêu cầu tiêu chuẩn nào sẽ giúp bạn chọn đúng sản phẩm, tránh lãng phí chi phí mua sắm nhầm chủng loại.

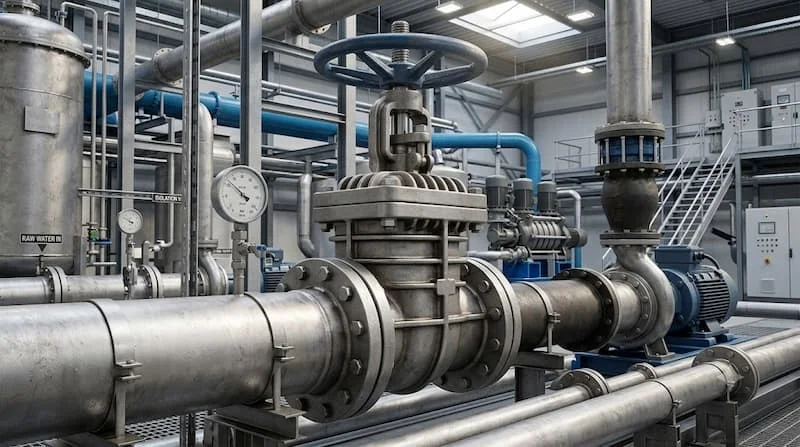

Bs 5154 van cổng được sử dụng ở đâu?

• Hệ thống cấp nước dân dụng và công nghiệp: Lắp đặt trên các tuyến ống phân phối nước sạch, trạm bơm tăng áp và mạng lưới cấp nước tổng thể.

• Hệ thống tiện ích nhà máy (Utility): Dùng làm van cô lập (isolation valve) trên các đường ống dẫn nước làm mát, nước tuần hoàn hoặc các lưu chất phụ trợ.

• Dự án yêu cầu tiêu chuẩn Anh: Các gói thầu xây dựng hạ tầng, nhà máy có sự tham gia của tư vấn thiết kế quốc tế, yêu cầu nghiêm ngặt về hồ sơ chứng nhận tiêu chuẩn BS.

Khi nào nên sử dụng bs 5154 van cổng?

Nên cân nhắc khi:

• Hồ sơ thiết kế dự án chỉ định rõ tiêu chuẩn BS.

• Hệ thống yêu cầu van cổng chuyên dụng để cô lập dòng chảy định kỳ.

• Chủ đầu tư yêu cầu bộ hồ sơ kỹ thuật, chứng chỉ xuất xứ và biên bản thử nghiệm minh bạch, rõ ràng.

Không nên chọn đơn thuần vì thấy mác "BS": Phải kiểm tra đồng bộ các yếu tố: DN →  Pressure →  Material → Connection →  Temperature →  Medium →  Standard → Certification.

Checklist chọn bs 5154 van cổng đúng yêu cầu trong 8 bước

• Bước 1: Xác định môi chất (Nước sạch, nước thải, dầu, khí, hóa chất loãng...).

• Bước 2: Xác định kích thước DN đối chiếu chính xác với đường ống thực tế.

• Bước 3: Xác định áp suất làm việc (Pressure rating) ở điều kiện vận hành thực tế.

• Bước 4: Kiểm tra nhiệt độ dòng chảy và ảnh hưởng của nó đến vật liệu gioăng, packing.

• Bước 5: Lựa chọn vật liệu đồng bộ cho thân, cửa, trục và bề mặt làm kín.

• Bước 6: Kiểm tra kiểu kết nối (ren hoặc mặt bích) xem có khớp với hệ thống hay không.

• Bước 7: Xác nhận tiêu chuẩn BS 5154 được nhà sản xuất viện dẫn chính xác trong catalogue.

• Bước 8: Kiểm tra hồ sơ pháp lý gồm Datasheet, Catalogue, Test certificate và Material certificate nếu dự án yêu cầu khắt khe.

Những sai lầm thường gặp khi lựa chọn

• Nghĩ rằng "BS 5154" là một thương hiệu sản xuất van nổi tiếng trên thế giới.

• Chỉ quan tâm đến kích thước DN mà bỏ qua thông số áp suất định mức (Pressure rating).

• Bỏ qua đặc tính ăn mòn của môi chất dẫn đến việc chọn sai vật liệu chế tạo van.

• Nhầm lẫn giữa tiêu chuẩn thiết kế thân van với tiêu chuẩn mặt bích kết nối đường ống.

• Tin tưởng hoàn toàn vào lời quảng cáo miệng "đạt chuẩn BS" mà không yêu cầu kiểm tra tài liệu chứng minh (CO/CQ, Test Report).

Câu hỏi thường gặp

1. Bs 5154 gate valve là gì?

Bs 5154 gate valve là dòng van cổng (gate valve) được thiết kế và sản xuất tuân theo các yêu cầu kỹ thuật của tiêu chuẩn Anh BS 5154, chuyên dùng để đóng mở hoặc cô lập dòng chảy trong hệ thống đường ống.

2. BS 5154 là tiêu chuẩn gì?

Đây là tiêu chuẩn kỹ thuật quốc gia của Anh (British Standard) quy định các yêu cầu về thiết kế, kích thước và thông số chế tạo đối với dòng van công nghiệp, giúp đảm bảo chất lượng và độ an toàn khi vận hành.

3. Bs 5154 van cổng dùng để làm gì?

Thiết bị chủ yếu được sử dụng để đóng mở hoàn toàn hoặc cô lập các tuyến ống dẫn lưu chất trong hệ thống cấp nước, nhà máy công nghiệp và các dự án kỹ thuật yêu cầu tiêu chuẩn Anh.

4. bs 5154 van cổng có những kích thước nào?

Kích thước của van không cố định một dải số duy nhất mà phụ thuộc vào từng dòng sản phẩm cụ thể và phạm vi công bố của nhà sản xuất, dao động từ các cỡ nhỏ đến trung bình theo thiết kế tiêu chuẩn.

5. Làm sao kiểm tra một gate valve có đáp ứng BS 5154 hay không?

Bạn cần đối chiếu trực tiếp mã model, xem xét bảng dữ liệu kỹ thuật (datasheet), kiểm tra tiêu chuẩn viện dẫn của hãng, kết hợp rà soát áp suất, kích thước DN, vật liệu và các chứng nhận kiểm định chất lượng đi kèm.

Bs 5154 gate valve – cần chọn theo tiêu chuẩn và điều kiện vận hành

Tóm lại, việc ứng dụng bs 5154 gate valve giúp người mua xác định rõ cơ sở tiêu chuẩn kỹ thuật của thiết bị, đảm bảo sự đồng bộ và an toàn cho toàn bộ dự án. Bạn tuyệt đối không nên lựa chọn van cổng chỉ dựa vào kích thước DN hay tên tiêu chuẩn chung chung, mà phải đối chiếu toàn diện:

Tiêu chuẩn BS 5154 →  Cấp áp suất →  Vật liệu chế tạo →  Kiểu kết nối →  Môi chất →  Hồ sơ kỹ thuật minh bạch.
