Nối giảm inox là gì? Cấu tạo, phân loại và ứng dụng thực tế

Trong các hệ thống đường ống công nghiệp và dân dụng, việc kết nối hai đường ống có kích thước khác nhau là nhu cầu rất phổ biến. Khi đó, nối giảm ống inox là một trong những phụ kiện quan trọng giúp chuyển đổi đường kính ống một cách thuận tiện, đồng thời duy trì khả năng lưu thông của chất lỏng hoặc khí trong hệ thống.

Nhờ được chế tạo từ inox, đặc biệt là inox 304 hoặc inox 316, nối giảm có khả năng chống ăn mòn tốt, độ bền cơ học cao và phù hợp với nhiều môi trường làm việc khác nhau. Vậy nối giảm ống inox là gì, có cấu tạo như thế nào, gồm những loại nào và được ứng dụng ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Nối giảm ông· inox là gì?

Nối giảm ống inox hay còn gọi là côn giảm inox, đầu nối giảm ống inox là phụ kiện đường ống được sử dụng để kết nối hai đường ống có đường kính khác nhau. Phụ kiện này có thiết kế dạng thu nhỏ dần từ một đầu lớn sang một đầu nhỏ, giúp tạo ra sự chuyển tiếp giữa hai kích thước ống.

Ví dụ, khi cần kết nối đường ống DN50 với đường ống DN25, không thể nối trực tiếp hai đường ống có kích thước khác nhau. Lúc này, một nối giảm ống inox DN50 x DN25 có thể được sử dụng để tạo điểm chuyển tiếp phù hợp.

Nối giảm ống inox thường được chế tạo từ inox 304 hoặc inox 316. Trong đó, inox 304 được sử dụng phổ biến nhờ khả năng chống gỉ và độ bền tốt trong nhiều môi trường thông thường. Inox 316 có khả năng chống ăn mòn cao hơn, đặc biệt phù hợp với môi trường hóa chất, nước biển hoặc các hệ thống có yêu cầu cao về khả năng chống ăn mòn.

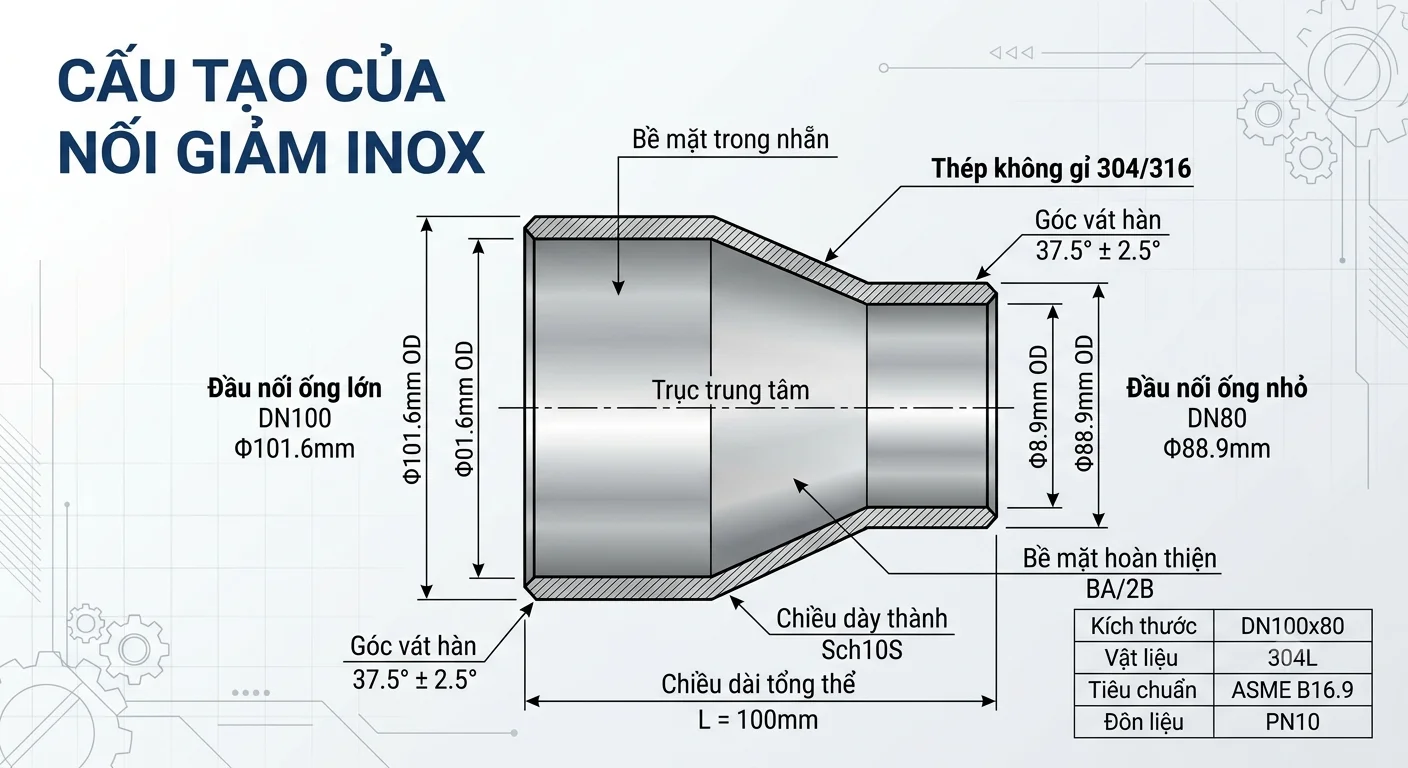

Cấu tạo của nối giảm inox

Mặc dù có thiết kế tương đối đơn giản, nối giảm ống inox được cấu tạo từ những bộ phận có vai trò quan trọng đối với khả năng kết nối và vận hành đường ống.

1. Thân nối giảm

Thân chính thường có dạng hình côn, đường kính thay đổi từ đầu lớn sang đầu nhỏ. Đây là bộ phận trực tiếp tiếp xúc với môi chất bên trong đường ống.

Thiết kế thu nhỏ dần giúp hạn chế sự thay đổi đột ngột của dòng chảy so với phương án giảm đường kính quá nhanh. Tùy từng loại, phần thân có thể được thiết kế đồng tâm hoặc lệch tâm.

2. Hai đầu kết nối

Nối giảm có hai đầu với kích thước khác nhau. Một đầu có đường kính lớn để kết nối với đường ống lớn, trong khi đầu còn lại có đường kính nhỏ hơn để kết nối với đường ống nhỏ.

Tùy phương pháp lắp đặt, hai đầu có thể được thiết kế dạng hàn, ren hoặc kết nối theo tiêu chuẩn riêng.

3. Vật liệu inox

Vật liệu là yếu tố quyết định lớn đến độ bền và phạm vi ứng dụng của phụ kiện.

• Inox 304: chống ăn mòn tốt, bề mặt sáng, độ bền cao và phù hợp với hệ thống nước, khí, thực phẩm và nhiều môi trường công nghiệp.

• Inox 316: có khả năng chống ăn mòn tốt hơn inox 304, đặc biệt trong môi trường chứa hóa chất hoặc ion clorua.

• Một số hệ thống đặc thù có thể sử dụng các mác inox khác tùy yêu cầu kỹ thuật.

Phân loại nối giảm ống inox phổ biến

Nối giảm ống inox có thể được phân loại dựa trên hình dạng, phương pháp kết nối và kích thước. Trong đó, phân loại theo hình dạng là cách phổ biến nhất.

Nối giảm ống inox đồng tâm

Nối giảm đồng tâm có tâm của hai đầu ống nằm trên cùng một đường thẳng. Khi nhìn theo chiều ngang, phụ kiện có dạng hình côn đối xứng.

Loại này thường được sử dụng trong các hệ thống đường ống thẳng đứng hoặc những vị trí yêu cầu dòng chảy chuyển tiếp tương đối đồng đều.

Ưu điểm của nối giảm đồng tâm là cấu tạo đơn giản, dễ lắp đặt và phù hợp với nhiều hệ thống đường ống công nghiệp.

Nối giảm ống inox lệch tâm

Khác với loại đồng tâm, nối giảm lệch tâm có hai đầu không nằm trên cùng một trục. Một phía của phụ kiện thường được giữ thẳng, trong khi phía còn lại được thu nhỏ.

Nối giảm lệch tâm đặc biệt hữu ích trong đường ống nằm ngang. Thiết kế này có thể giúp hạn chế tình trạng đọng chất lỏng hoặc hình thành túi khí tại một số vị trí trong hệ thống.

Việc lựa chọn nối giảm đồng tâm hay lệch tâm cần dựa trên hướng lắp đặt, đặc điểm môi chất và yêu cầu kỹ thuật của hệ thống.

Phân loại theo phương pháp kết nối

Bên cạnh hình dạng, nối giảm ống inox còn được phân loại dựa trên cách kết nối với đường ống.

Nối giảm inox hàn

Loại này được kết nối với đường ống bằng phương pháp hàn. Sau khi hàn hoàn thiện, mối nối tạo thành liên kết chắc chắn và có độ kín cao.

Nối giảm hàn thường xuất hiện trong các hệ thống công nghiệp, đường ống áp lực hoặc những công trình yêu cầu độ bền và độ kín cao.

Nối giảm ống inox ren

Nối giảm ren có phần đầu được gia công ren để vặn trực tiếp vào đường ống hoặc phụ kiện có ren tương ứng.

Ưu điểm của loại này là lắp đặt và tháo rời tương đối thuận tiện, phù hợp với hệ thống đường ống có kích thước nhỏ hoặc những vị trí thường xuyên cần bảo trì.

Thông số cần quan tâm khi lựa chọn nối giảm ống inox

Để lựa chọn đúng phụ kiện, không nên chỉ quan tâm đến đường kính ống. Một số thông số quan trọng cần kiểm tra gồm:

Kích thước: Cần xác định chính xác kích thước hai đầu, chẳng hạn DN50 x DN25 hoặc DN100 x DN50.

Vật liệu: Lựa chọn inox 304, inox 316 hoặc vật liệu khác tùy theo môi trường làm việc.

Kiểu kết nối: Xác định hệ thống sử dụng kết nối hàn, ren hay phương pháp khác.

Tiêu chuẩn: Kiểm tra tiêu chuẩn kích thước và kết nối phù hợp với hệ thống hiện có.

Áp suất và nhiệt độ: Đây là yếu tố quan trọng đối với đường ống công nghiệp. Phụ kiện phải đáp ứng được điều kiện áp suất và nhiệt độ thực tế.

Môi chất: Nước sạch, nước nóng, khí nén, hóa chất hoặc thực phẩm có thể yêu cầu vật liệu và thiết kế nối giảm khác nhau.

Ứng dụng thực tế của nối giảm ống inox

Nhờ khả năng chống ăn mòn và độ bền cao, nối giảm ống inox được sử dụng trong nhiều lĩnh vực.

Hệ thống cấp thoát nước

Nối giảm ống inox được sử dụng để chuyển tiếp giữa các đoạn đường ống có kích thước khác nhau trong hệ thống cấp nước, xử lý nước hoặc đường ống kỹ thuật.

Đặc biệt, vật liệu inox giúp phụ kiện có khả năng chống gỉ tốt hơn so với nhiều vật liệu thông thường.

Hệ thống khí nén

Trong đường ống khí nén, việc thay đổi kích thước đường ống là khá phổ biến. Nối giảm giúp kết nối các đoạn ống có đường kính khác nhau, đồng thời tạo ra cấu trúc đường ống gọn gàng.

Hệ thống hóa chất

Đối với hệ thống vận chuyển hóa chất, khả năng chống ăn mòn là yêu cầu quan trọng. Vì vậy, nối giảm ống inox 316 thường được cân nhắc cho những môi trường có tính ăn mòn cao.

Tuy nhiên, cần kiểm tra khả năng tương thích giữa vật liệu inox và loại hóa chất cụ thể trước khi lựa chọn.

Ngành thực phẩm và đồ uống

Inox có bề mặt tương đối nhẵn, dễ vệ sinh và có khả năng chống ăn mòn tốt nên được sử dụng rộng rãi trong đường ống chế biến thực phẩm, đồ uống và một số hệ thống yêu cầu vệ sinh cao.

Hệ thống PCCC

Nối giảm ống inox cũng có thể được sử dụng tại những vị trí cần chuyển đổi kích thước đường ống trong hệ thống phòng cháy chữa cháy, tùy theo thiết kế và tiêu chuẩn của công trình.

Ưu điểm của nối giảm ống inox

So với một số loại phụ kiện làm từ vật liệu thông thường, nối giảm ống inox sở hữu nhiều ưu điểm:

• Khả năng chống ăn mòn tốt, hạn chế gỉ sét trong điều kiện làm việc phù hợp.

• Độ bền cơ học cao, có khả năng chịu được tác động trong quá trình vận hành.

• Chịu nhiệt tốt, phù hợp với nhiều hệ thống nước nóng và môi trường công nghiệp.

• Tuổi thọ sử dụng cao nếu được lựa chọn và lắp đặt đúng kỹ thuật.

• Bề mặt sáng, tính thẩm mỹ cao, phù hợp với các hệ thống yêu cầu vệ sinh và ngoại quan.

• Có nhiều kích thước, kiểu kết nối và vật liệu khác nhau để lựa chọn.

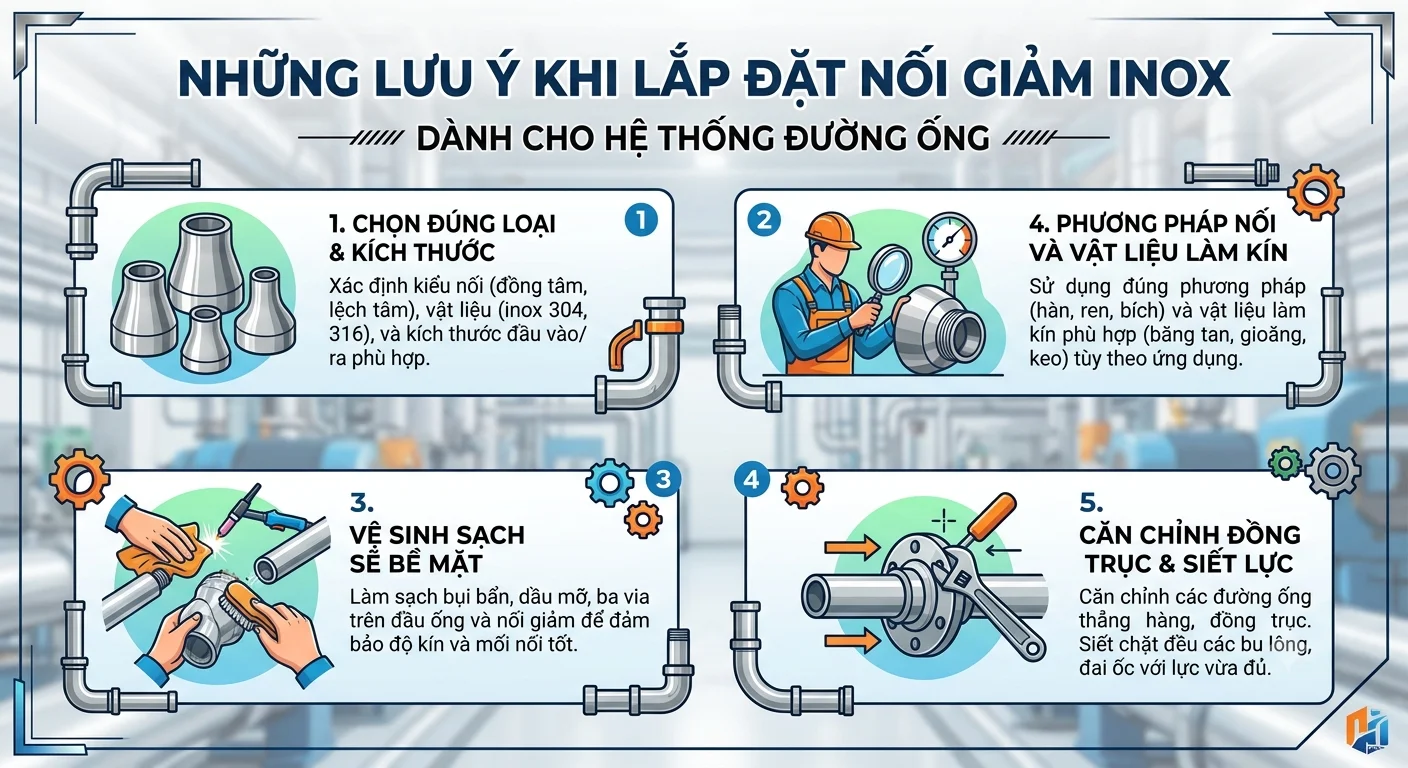

Những lưu ý khi lắp đặt nối giảm ống inox

Để hệ thống vận hành ổn định, việc lắp đặt nối giảm cần được thực hiện đúng kỹ thuật.

Trước tiên, cần kiểm tra kích thước hai đầu nối và bảo đảm chúng tương thích với đường ống. Không nên cố sử dụng phụ kiện có kích thước không phù hợp vì có thể gây khó khăn khi lắp đặt hoặc ảnh hưởng đến độ kín.

Đối với nối giảm ren, cần kiểm tra tình trạng ren trước khi lắp và sử dụng vật liệu làm kín phù hợp. Không nên siết quá mạnh vì có thể làm hư ren hoặc gây biến dạng phụ kiện.

Đối với nối giảm hàn, bề mặt cần được làm sạch trước khi hàn. Mối hàn phải bảo đảm độ kín, độ chắc chắn và đáp ứng yêu cầu kỹ thuật của hệ thống.

Ngoài ra, cần bố trí đường ống và giá đỡ hợp lý để tránh tạo tải trọng quá lớn lên vị trí nối giảm.

Kết luận

Nối giảm ống inox là phụ kiện quan trọng giúp kết nối hai đường ống có kích thước khác nhau, đồng thời tạo sự chuyển tiếp phù hợp cho dòng chảy. Với cấu tạo đơn giản nhưng hiệu quả, sản phẩm được ứng dụng rộng rãi trong hệ thống cấp thoát nước, khí nén, hóa chất, thực phẩm, PCCC và nhiều công trình công nghiệp khác.

Khi lựa chọn nối giảm ống inox, người dùng cần quan tâm đồng thời đến kích thước, kiểu nối, vật liệu inox, tiêu chuẩn, áp suất, nhiệt độ và đặc tính môi chất. Trong đó, inox 304 phù hợp với nhiều ứng dụng thông thường, còn inox 316 là lựa chọn đáng cân nhắc khi hệ thống làm việc trong môi trường có tính ăn mòn cao.
