So Sánh Van Tràn Và Van An Toàn: Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Trong các hệ thống đường ống, thủy lực, hơi nước và thiết bị công nghiệp, van tràn và valve an toàn đều có vai trò kiểm soát áp suất, giúp hạn chế tình trạng áp suất tăng vượt mức cho phép. Tuy nhiên, hai loại van này không hoàn toàn giống nhau về mục đích sử dụng, cách thiết lập áp suất và môi trường làm việc.

Việc phân biệt đúng van tràn và van an toàn giúp người dùng lựa chọn thiết bị phù hợp, hạn chế nguy cơ hư hỏng đường ống, máy bơm, thiết bị áp lực và nâng cao độ an toàn cho toàn bộ hệ thống.

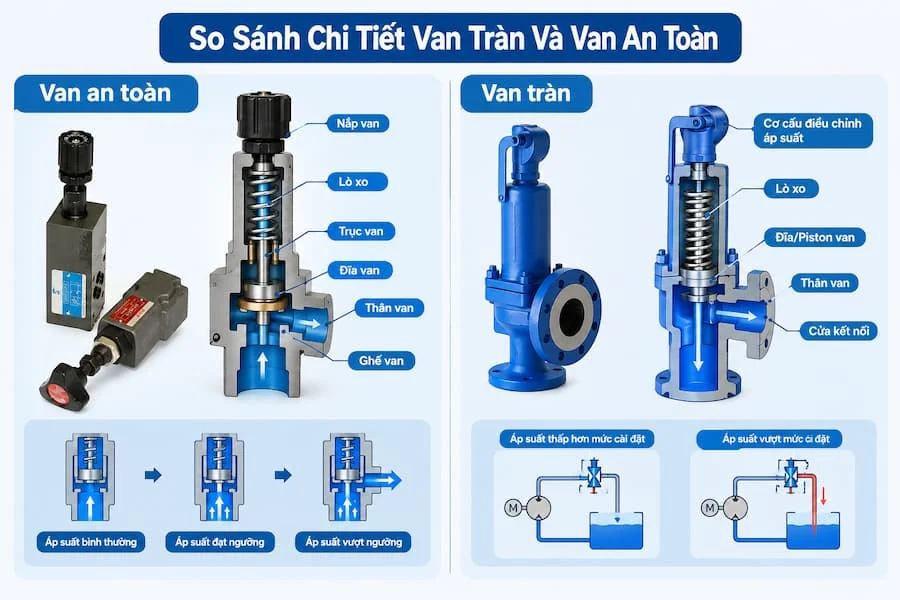

So Sánh Chi Tiết Van Tràn Và Van An Toàn

Cấu tạo

Van an toàn

Van an toàn thường gồm các bộ phận chính như thân van, lò xo, nắp van, đĩa van, trục van và ghế van. Tùy theo thiết kế, van có thể được chế tạo từ gang, thép, inox hoặc các vật liệu phù hợp với môi chất và điều kiện làm việc.

Một yêu cầu quan trọng đối với van an toàn là khả năng đóng kín khi áp suất hệ thống chưa vượt quá mức cài đặt. Bề mặt đĩa van và ghế van cần được gia công phù hợp để hạn chế rò rỉ.

Van an toàn thường có cơ cấu điều chỉnh áp suất mở. Khi áp suất đạt đến giá trị cài đặt, lực tác động lên đĩa van đủ lớn để thắng lực giữ của lò xo, khiến van mở và giải phóng môi chất.

Van tràn

Van tràn có cấu tạo tương đối đơn giản, thường gồm thân van, lò xo hoặc cơ cấu điều chỉnh áp suất, đĩa/piston van và các cửa kết nối.

Trong hệ thống thủy lực, van tràn thường được lắp để giới hạn áp suất tối đa của mạch. Khi áp suất tăng đến giá trị thiết lập, van mở để đưa một phần dầu về đường hồi hoặc bồn chứa, từ đó hạn chế áp suất tiếp tục tăng.

So với van an toàn chuyên dùng cho thiết bị chịu áp, van tràn thường được thiết kế gắn với chức năng điều khiển và bảo vệ mạch thủy lực.

Nguyên lý hoạt động

Van an toàn

Van an toàn thường ở trạng thái đóng khi áp suất hệ thống nằm dưới mức cài đặt.

Có thể hình dung quá trình hoạt động qua ba trạng thái:

• Áp suất bình thường: Áp suất thấp hơn giá trị cài đặt, lực lò xo giữ đĩa van áp sát ghế van và van đóng.

• Áp suất đạt ngưỡng: Khi áp suất tăng đến giá trị cài đặt, lực của môi chất tác động lên đĩa van tăng lên.

• Áp suất vượt ngưỡng: Khi lực tác động đủ lớn để thắng lực lò xo, van mở và cho môi chất thoát ra cửa xả. Khi áp suất giảm về mức phù hợp, van đóng lại.

Nhờ cơ chế này, van an toàn đóng vai trò như một thiết bị bảo vệ chống quá áp, đặc biệt quan trọng đối với nồi hơi, bình chịu áp lực, hệ thống hơi và các thiết bị công nghiệp có nguy cơ tăng áp.

Van tràn

Van tràn cũng hoạt động dựa trên sự cân bằng giữa áp suất của môi chất và lực cài đặt của cơ cấu van.

Khi áp suất trong mạch thủy lực thấp hơn mức thiết lập, van tràn thường đóng hoặc chỉ mở ở mức cần thiết tùy thiết kế. Khi áp suất tăng vượt giá trị cài đặt, van mở để cho chất lỏng đi qua đường xả/hồi.

Ví dụ, trong một mạch thủy lực, nếu bơm tiếp tục tạo áp suất nhưng cơ cấu chấp hành không thể nhận thêm lưu lượng, áp suất có thể tăng cao. Van tràn lúc này mở để đưa dầu về bồn, giúp giới hạn áp suất của hệ thống.

Điểm quan trọng là van tràn không nên được hiểu đơn giản là “luôn mở”. Trạng thái của van phụ thuộc vào thiết kế và điều kiện áp suất thực tế của mạch.

Điểm khác nhau giữa van tràn và van an toàn

Mặc dù đều liên quan đến kiểm soát quá áp, hai loại van có sự khác biệt đáng chú ý:

Như vậy, van tràn thiên về kiểm soát áp suất trong quá trình vận hành, trong khi van an toàn thiên về bảo vệ thiết bị và hệ thống khi xảy ra tình trạng quá áp.

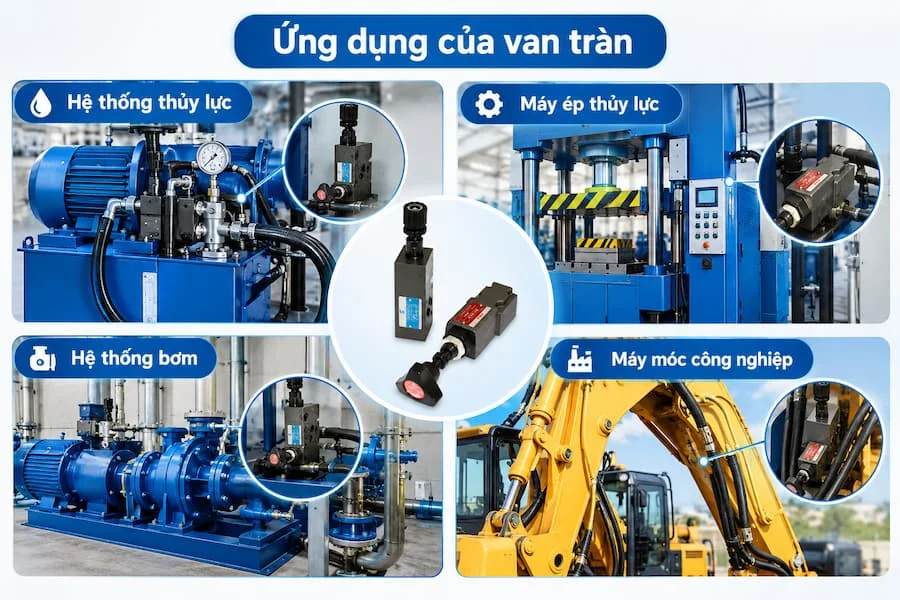

Ứng dụng của van tràn

Van tràn được sử dụng rộng rãi trong các hệ thống thủy lực và thiết bị công nghiệp có yêu cầu giới hạn áp suất.

Một số ứng dụng phổ biến gồm:

Hệ thống thủy lực

Đây là một trong những ứng dụng điển hình nhất. Van tràn giúp giới hạn áp suất do bơm tạo ra, bảo vệ các thiết bị như bơm thủy lực, xi lanh, motor thủy lực và đường ống.

Máy ép thủy lực

Trong máy ép, áp suất có thể tăng cao tùy theo tải. Van tràn giúp giới hạn áp suất ở mức phù hợp, tránh gây quá tải cho các bộ phận của máy.

Hệ thống bơm

Van tràn có thể được sử dụng để bảo vệ mạch khi lưu lượng bơm lớn hơn nhu cầu thực tế hoặc khi đường dòng chính bị hạn chế.

Máy móc công nghiệp

Các thiết bị sử dụng mạch thủy lực để nâng, ép, kẹp hoặc điều khiển chuyển động cũng thường sử dụng van tràn để kiểm soát áp suất.

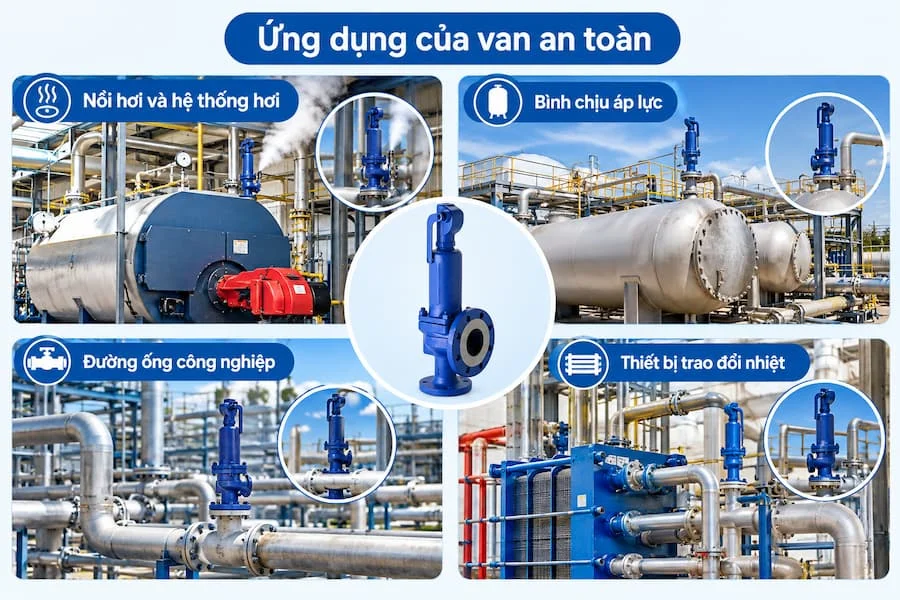

Ứng dụng của van an toàn

Van an toàn thường được sử dụng ở những hệ thống mà việc tăng áp vượt giới hạn có thể gây ảnh hưởng nghiêm trọng đến thiết bị.

Nồi hơi và hệ thống hơi

Trong nồi hơi, áp suất hơi cần được kiểm soát chặt chẽ. Van an toàn được sử dụng để xả hơi khi áp suất vượt quá giá trị thiết lập.

Bình chịu áp lực

Các loại bình chứa khí, hơi hoặc chất lỏng có áp suất cao thường được trang bị van an toàn phù hợp với thiết kế của thiết bị.

Đường ống công nghiệp

Trong các hệ thống vận chuyển hơi, khí hoặc chất lỏng có áp suất, van an toàn có thể được sử dụng để bảo vệ thiết bị khi xảy ra tình trạng áp suất vượt giới hạn.

Thiết bị trao đổi nhiệt

Các hệ thống gia nhiệt, trao đổi nhiệt hoặc sử dụng hơi cũng có thể cần van an toàn để bảo vệ khỏi tình trạng tăng áp bất thường.

Nên chọn van tràn hay van an toàn?

Việc lựa chọn không nên chỉ dựa vào mức áp suất mà cần xem xét môi chất, thiết bị cần bảo vệ, mục đích sử dụng và yêu cầu kỹ thuật của hệ thống.

Nếu cần điều khiển hoặc giới hạn áp suất trong mạch thủy lực, đặc biệt là mạch dầu thủy lực sử dụng bơm, xi lanh hoặc motor thủy lực, van tràn thường là lựa chọn phù hợp.

Trong khi đó, nếu mục đích chính là bảo vệ nồi hơi, bình chịu áp lực, đường hơi hoặc thiết bị có nguy cơ quá áp, cần sử dụng van an toàn được lựa chọn và cài đặt theo yêu cầu của hệ thống.

Đặc biệt, không nên tự ý sử dụng van tràn để thay thế van an toàn trong các thiết bị chịu áp nếu thiết kế, tiêu chuẩn và yêu cầu kỹ thuật của hệ thống không cho phép.

Những lưu ý khi sử dụng van tràn và van an toàn

Để van hoạt động ổn định, cần xác định chính xác các thông số như áp suất làm việc, áp suất cài đặt, nhiệt độ, loại môi chất, kích thước đường ống và vật liệu chế tạo.

Đối với van an toàn, cần đặc biệt chú ý đến áp suất cài đặt và khả năng xả phù hợp với tình huống quá áp. Van cũng cần được kiểm tra định kỳ để đảm bảo cơ cấu đóng mở không bị kẹt hoặc ảnh hưởng bởi cặn bẩn.

Đối với van tràn thủy lực, cần lựa chọn loại van phù hợp với lưu lượng bơm và áp suất làm việc của mạch. Việc cài đặt áp suất quá cao có thể làm giảm khả năng bảo vệ hệ thống, trong khi cài đặt quá thấp có thể khiến thiết bị không đạt được áp suất làm việc cần thiết.

Kết luận

Van tràn và van an toàn đều có nhiệm vụ liên quan đến kiểm soát quá áp nhưng được sử dụng trong những mục đích và môi trường khác nhau. Van tràn thường được ứng dụng trong mạch thủy lực để giới hạn và điều khiển áp suất, còn van an toàn thường đóng vai trò bảo vệ thiết bị áp lực bằng cách xả môi chất khi áp suất vượt giới hạn cho phép.

Khi lựa chọn, người dùng nên căn cứ vào môi chất, áp suất, nhiệt độ, lưu lượng, thiết bị cần bảo vệ và điều kiện vận hành thực tế thay vì chỉ dựa vào tên gọi của van. Lựa chọn đúng loại van không chỉ giúp hệ thống hoạt động ổn định mà còn góp phần hạn chế nguy cơ hư hỏng và sự cố do quá áp.
