Van áp suất nồi hơi là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Trong hệ thống nồi hơi, áp suất là một trong những thông số cần được kiểm soát chặt chẽ. Khi áp suất tăng vượt quá giới hạn thiết kế, thiết bị có thể bị hư hỏng, rò rỉ hoặc phát sinh những sự cố nghiêm trọng. Vì vậy, valve áp suất nồi hơi được sử dụng như một thiết bị bảo vệ quan trọng, giúp kiểm soát và xả áp khi áp suất trong hệ thống vượt quá mức cho phép.

Vậy valve áp suất nồi hơi là gì? Thiết bị này có cấu tạo như thế nào, hoạt động ra sao và được sử dụng ở đâu? Bài viết dưới đây sẽ giúp làm rõ những vấn đề này.

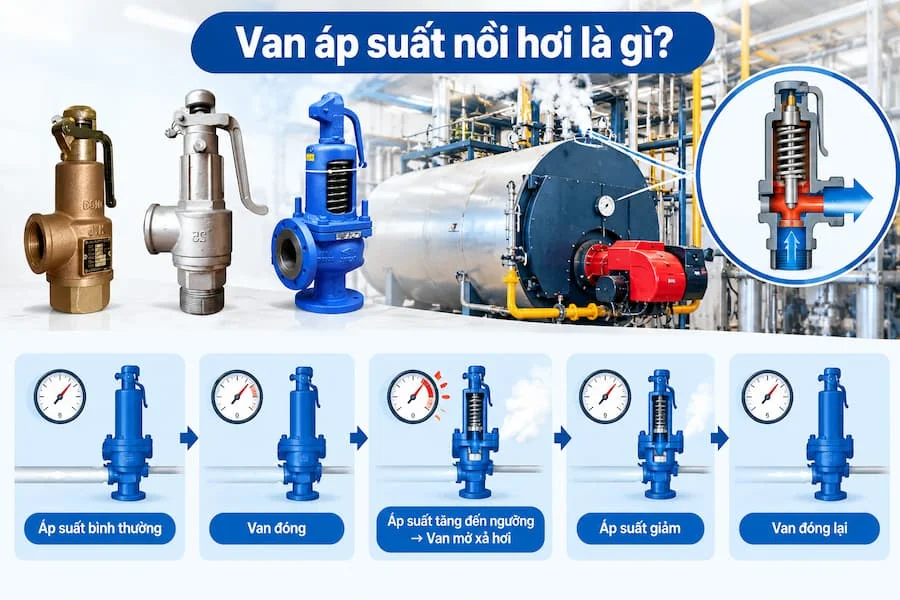

Van áp suất nồi hơi là gì?

Van áp suất nồi hơi là tên gọi thường được dùng để chỉ các loại van có chức năng kiểm soát hoặc bảo vệ áp suất trong hệ thống nồi hơi, trong đó phổ biến nhất là van an toàn nồi hơi.

Đối với van an toàn, thiết bị được cài đặt ở một mức áp suất nhất định. Trong điều kiện làm việc bình thường, van luôn ở trạng thái đóng để duy trì áp suất trong hệ thống. Khi áp suất tăng đến hoặc vượt quá giá trị cài đặt, van sẽ tự động mở để xả một phần hơi ra ngoài.

Khi áp suất giảm về mức phù hợp, van đóng trở lại, giúp hạn chế thất thoát môi chất và duy trì trạng thái làm việc ổn định.

Có thể hình dung đơn giản:

Áp suất bình thường → Van đóng → Áp suất tăng đến ngưỡng → Van mở xả hơi → Áp suất giảm → Van đóng lại.

Cơ chế này giúp van áp suất trở thành một trong những thiết bị bảo vệ quan trọng đối với nồi hơi và hệ thống hơi.

Cấu tạo của valve áp suất nồi hơi

valve áp suất nồi hơi dạng lò xo thường có cấu tạo tương đối đơn giản nhưng phải đảm bảo khả năng làm việc ổn định trong môi trường nhiệt độ và áp suất cao.

Thân van

Thân van là bộ phận bao quanh và bảo vệ các chi tiết bên trong, đồng thời tạo ra đường dẫn cho hơi đi qua khi van mở.

Vật liệu chế tạo thân van có thể là gang, thép, inox hoặc các vật liệu chuyên dụng khác tùy theo áp suất, nhiệt độ và loại môi chất.

Đối với nồi hơi, vật liệu của van cần có khả năng chịu nhiệt và chịu áp phù hợp với điều kiện vận hành.

Đĩa van

Đĩa van là bộ phận trực tiếp đóng hoặc mở đường thoát của môi chất.

Khi áp suất trong nồi hơi chưa vượt quá mức cài đặt, lực của lò xo giữ đĩa van áp sát vào ghế van, tạo trạng thái đóng kín.

Khi áp suất tăng đủ lớn, lực của hơi tác động lên đĩa van thắng lực giữ của lò xo. Đĩa van được nâng lên và tạo ra khe hở để hơi thoát ra ngoài.

Lò xo

Lò xo là bộ phận tạo lực giữ đĩa van ở trạng thái đóng.

Độ nén của lò xo có liên quan trực tiếp đến áp suất mở của van. Khi lực nén lò xo được thiết lập phù hợp, van có thể mở khi áp suất đạt đến giá trị yêu cầu.

Đây cũng là lý do việc điều chỉnh van cần được thực hiện đúng kỹ thuật, không nên tự ý thay đổi mức cài đặt nếu không có căn cứ kỹ thuật.

Trục van

Trục van truyền lực giữa cơ cấu điều khiển, lò xo và đĩa van. Khi áp suất tác động làm đĩa van dịch chuyển, trục van cũng chuyển động theo để thực hiện quá trình đóng hoặc mở.

Ghế van

Ghế van là bề mặt tiếp xúc với đĩa van khi van đóng. Bộ phận này có vai trò quan trọng đối với khả năng làm kín.

Nếu bề mặt ghế hoặc đĩa van bị mòn, biến dạng hoặc có cặn bám, van có thể xuất hiện tình trạng rò rỉ hơi ngay cả khi áp suất chưa đạt đến mức mở.

Bộ phận điều chỉnh áp suất

Một số van được trang bị vít hoặc cơ cấu điều chỉnh để thiết lập áp suất tác động.

Việc điều chỉnh cần dựa trên thông số thiết kế và yêu cầu vận hành của hệ thống. Không nên tăng hoặc giảm áp suất cài đặt tùy ý vì có thể làm thay đổi chức năng bảo vệ của van.

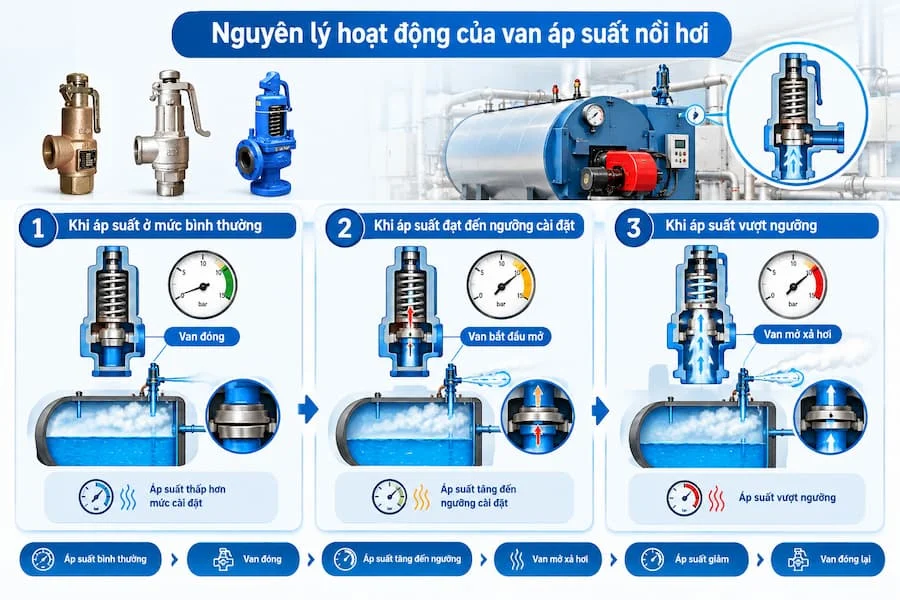

Nguyên lý hoạt động của valve áp suất nồi hơi

Nguyên lý hoạt động của valve áp suất nồi hơi có thể được hiểu thông qua sự cân bằng giữa áp lực của môi chất và lực giữ của lò xo.

Khi áp suất ở mức bình thường

Khi áp suất trong nồi hơi thấp hơn mức cài đặt, lực tác động của hơi lên đĩa van chưa đủ lớn để thắng lực của lò xo.

Lúc này, đĩa van được ép sát vào ghế van và van ở trạng thái đóng.

Khi áp suất đạt đến ngưỡng cài đặt

Khi nồi hơi tiếp tục sinh hơi và áp suất tăng lên, lực của môi chất tác động lên đĩa van cũng tăng theo.

Khi lực này tiến đến mức cân bằng với lực giữ của lò xo, van bắt đầu có xu hướng mở.

Tùy thiết kế van, quá trình mở có thể diễn ra theo đặc tính riêng nhằm đảm bảo khả năng xả áp phù hợp.

Khi áp suất vượt ngưỡng

Nếu áp suất tiếp tục tăng và vượt quá mức cài đặt, lực tác động lên đĩa van đủ lớn để thắng lực lò xo.

Đĩa van được nâng lên, tạo đường thoát cho hơi. Một phần hơi được xả ra ngoài, từ đó làm giảm áp suất bên trong hệ thống.

Khi áp suất giảm về mức phù hợp, lực của lò xo lại đưa đĩa van về vị trí đóng.

Nhờ chu trình này, van giúp hạn chế tình trạng áp suất tăng vượt quá giới hạn cho phép.

Valve áp suất nồi hơi có tác dụng gì?

Vai trò quan trọng nhất của van áp suất là bảo vệ nồi hơi và các thiết bị liên quan khỏi tình trạng quá áp.

Trong quá trình vận hành, nhiều yếu tố có thể khiến áp suất tăng như lượng hơi sinh ra lớn, nhu cầu sử dụng hơi thay đổi, đường ống bị hạn chế dòng chảy hoặc một số thiết bị điều khiển gặp sự cố.

Nếu không có thiết bị bảo vệ phù hợp, áp suất có thể tiếp tục tăng và vượt quá giới hạn thiết kế.

Van áp suất giúp tạo ra một cơ chế bảo vệ tự động bằng cách xả môi chất khi áp suất đạt đến giới hạn được thiết lập.

Ngoài nồi hơi, van còn góp phần bảo vệ đường ống, bình chứa, thiết bị trao đổi nhiệt và các thiết bị khác trong hệ thống hơi.

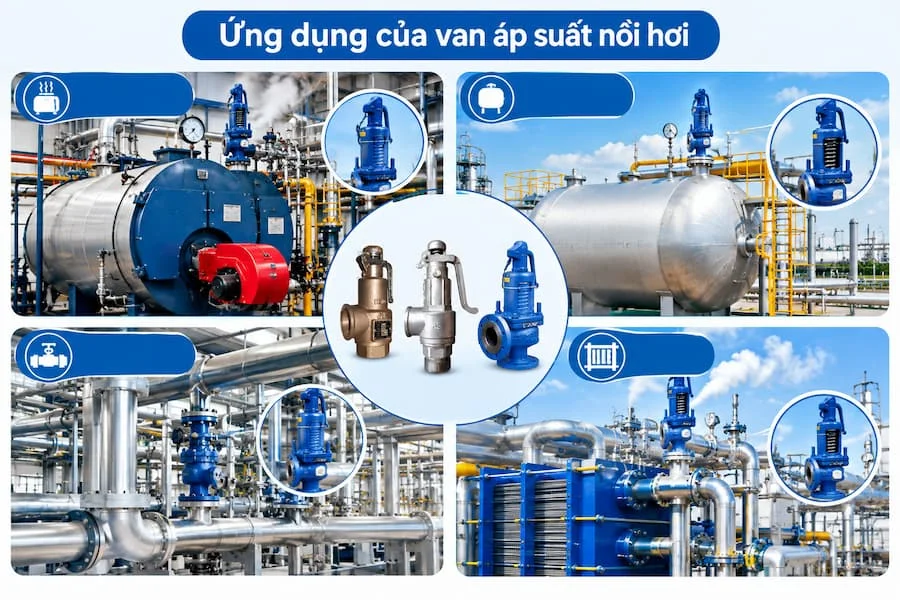

Ứng dụng của valve áp suất nồi hơi

Nồi hơi và hệ thống hơi

Đây là ứng dụng phổ biến nhất của van áp suất. Van được lắp trên nồi hơi hoặc các vị trí phù hợp trong hệ thống để bảo vệ thiết bị khi áp suất tăng cao.

Đặc biệt, với hệ thống tạo ra lượng hơi lớn và hoạt động liên tục, việc kiểm soát áp suất có ý nghĩa quan trọng đối với an toàn vận hành.

Bình chịu áp lực

Các bình chứa hơi, khí hoặc chất lỏng chịu áp cũng có thể sử dụng van an toàn phù hợp.

Van giúp xả áp khi áp suất bên trong bình vượt quá giới hạn được thiết lập theo thiết kế.

Đường ống công nghiệp

Trong các hệ thống đường ống vận chuyển hơi hoặc môi chất áp suất cao, van áp suất có thể được sử dụng để bảo vệ những khu vực có nguy cơ phát sinh quá áp.

Việc lựa chọn vị trí lắp đặt cần dựa trên thiết kế tổng thể của hệ thống.

Thiết bị trao đổi nhiệt

Các thiết bị gia nhiệt, trao đổi nhiệt sử dụng hơi cũng có thể cần đến thiết bị bảo vệ áp suất. Trong trường hợp áp suất tăng bất thường, van có thể thực hiện chức năng xả áp theo mức cài đặt.

Những lưu ý khi lựa chọn van áp suất nồi hơi

Khi lựa chọn van, không nên chỉ quan tâm đến kích thước đường ống. Một số thông số quan trọng cần kiểm tra gồm:

• Áp suất cài đặt: Phải phù hợp với giới hạn thiết kế của nồi hơi và hệ thống.

• Áp suất làm việc: Xác định khoảng áp suất mà van có thể làm việc ổn định.

• Nhiệt độ làm việc: Đặc biệt quan trọng đối với hệ thống hơi nhiệt độ cao.

• Kích thước kết nối: Chọn phù hợp với đường ống hoặc vị trí lắp đặt.

• Vật liệu: Cần phù hợp với môi chất, nhiệt độ và điều kiện môi trường.

• Khả năng xả: Phải đáp ứng yêu cầu của thiết bị được bảo vệ.

• Tiêu chuẩn và yêu cầu kiểm định: Đối với nồi hơi và thiết bị chịu áp lực, cần tuân thủ các yêu cầu kỹ thuật, an toàn và kiểm định áp dụng cho hệ thống.

Kết luận

Van áp suất nồi hơi là một thành phần quan trọng trong hệ thống hơi, đặc biệt khi được sử dụng với chức năng bảo vệ quá áp. Về cơ bản, van dựa trên sự cân bằng giữa áp suất của môi chất và lực của cơ cấu giữ như lò xo. Khi áp suất vượt quá mức cài đặt, van mở để xả bớt môi chất và khi áp suất giảm, van đóng trở lại.

Việc lựa chọn van cần dựa trên áp suất cài đặt, áp suất và nhiệt độ làm việc, vật liệu, kích thước kết nối, khả năng xả và yêu cầu kỹ thuật của nồi hơi. Đồng thời, van cần được lắp đặt, kiểm tra và bảo dưỡng đúng quy trình để đảm bảo chức năng bảo vệ trong suốt quá trình vận hành.
