Tất tần tật về cùm nối ống: Cấu tạo, phân loại và hướng dẫn lựa chọn chuẩn kỹ thuật

Cùm nối ống – giải pháp đơn giản cho bài toán kết nối đường ống

Trong quá trình thi công, lắp đặt và sửa chữa mạng lưới đường ống công nghiệp hoặc dân dụng, không phải lúc nào kỹ sư cũng có thể áp dụng phương pháp hàn nhiệt hoặc nối ren truyền thống. Đặc biệt đối với các hệ thống yêu cầu tiến độ thi công nhanh chóng, tháo lắp thuận tiện, hoặc cần xử lý nhanh các sự cố phát sinh ngay tại hiện trường, cùm nối chính là giải pháp hữu ích giúp tiết kiệm tối đa thời gian và chi phí.

Tùy theo thiết kế chuyên dụng, cùm có thể được ứng dụng linh hoạt để:

• Nối liền hai đoạn ống mà không cần gia nhiệt phức tạp.

• Cố định vị trí đường ống trên tường hoặc giá đỡ.

• Khắc phục nhanh tình huống sửa chữa khi xảy ra rò rỉ cục bộ.

• Tạo liên kết chắc chắn giữa các đoạn ống có cùng hoặc khác vật liệu.

• Hỗ trợ thi công tối đa cho các hệ thống đường ống kỹ thuật phức tạp.

Tuy nhiên, thị trường hiện nay có rất nhiều dòng sản phẩm khác nhau và không phải loại cùm nào cũng phù hợp với mọi loại ống hay mọi điều kiện áp suất.

Cùm nối ống là gì?

Cùm nối ống là phụ kiện cơ khí chuyên dụng được sử dụng để liên kết hai đoạn ống lại với nhau hoặc hỗ trợ cố định đường ống vào các kết cấu cố định, tùy thuộc vào thiết kế của từng chủng loại sản phẩm. Cấu tạo chung của cùm thường sử dụng cơ cấu kẹp chặt, bulông hoặc các đai siết để tạo ra liên kết cơ học chắc chắn giữa các chi tiết.

Các thành phần cấu tạo cốt lõi của một bộ cùm nối thường bao gồm:

• Thân cùm: Chế tạo từ kim loại hoặc nhựa cứng chịu lực.

• Cơ cấu siết & bulông/đai ốc: Giúp tạo lực kẹp đều quanh bề mặt ống.

• Gioăng hoặc bộ phận làm kín: Thường làm từ cao su tổng hợp (EPDM, NBR) đối với các loại cùm nối có chức năng chống rò rỉ dòng chảy.

• Vị trí tiếp xúc: Thiết kế ôm sát mặt ngoài của đường ống.

Lưu ý về thuật ngữ chuyên ngành: Thiết bị này trên thị trường thường được gọi bằng nhiều tên gọi khác nhau tùy vùng miền hoặc mục đích sử dụng như: cùm nối, đai nối ống, kẹp nối ống, khớp nối dạng cùm, hoặc pipe coupling clamp. Do đó, khi tìm mua phụ kiện nối ống, bạn cần căn cứ vào cấu tạo và chức năng thực tế của sản phẩm thay vì chỉ gọi tên chung chung.

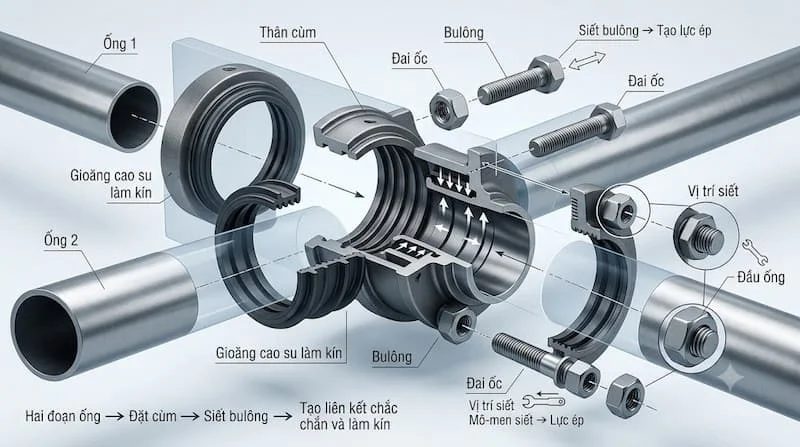

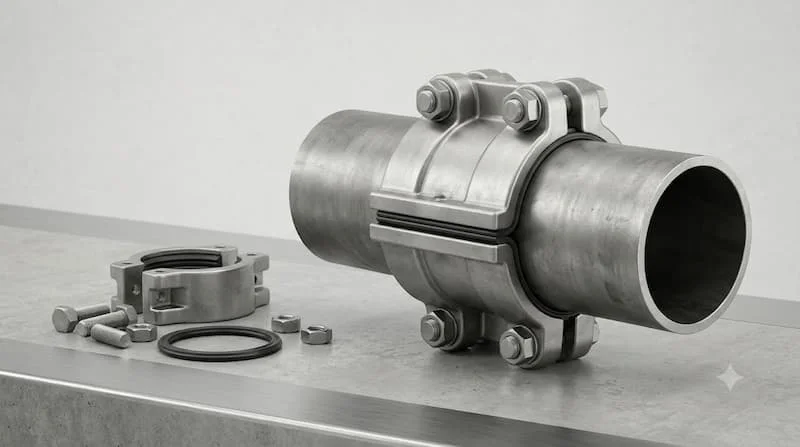

Cấu tạo và nguyên lý hoạt động của cùm nối

Nguyên lý làm việc của cùm nối dựa trên nguyên lý kẹp chặt cơ học kết hợp lực ma sát.

• Cơ chế vận hành: Cùm được định vị chính xác tại vị trí cần liên kết, sau đó kỹ thuật viên sử dụng dụng cụ vặn siết bulông để tạo lực ép hướng tâm cực mạnh lên thân ống.

• Đối với các loại cùm có gioăng làm kín: Quá trình siết bulông sẽ ép chặt lớp gioăng cao su bên trong ôm sát vào thành ngoài của hai đầu ống, tạo thành một khoang kín hoàn hảo ngăn không cho lưu chất rò rỉ ra ngoài.

Sơ đồ liên kết: Đầu ống →  Gioăng cao su làm kín →  Thân cùm kim loại → Siết bulông cân bằng → Tạo liên kết cơ học vững chắc + làm kín dòng chảy.

Khuyến cáo kỹ thuật: Hiệu quả làm việc của cùm phụ thuộc vào thiết kế sản phẩm, vật liệu ống, kích thước chuẩn, lực siết bulông và điều kiện vận hành. Tuyệt đối không có chuyện "siết càng chặt càng tốt", vì lực siết quá mức có thể làm bóp méo ống nhựa hoặc làm hỏng gioăng cao su bên trong.

Các loại cùm nối phổ biến

1. Cùm nối thép

• Đặc điểm: Thân cùm làm bằng thép carbon mạ kẽm hoặc sơn chống gỉ, kết cấu cực kỳ chắc chắn, chịu lực tốt.

• Ứng dụng: Sử dụng rộng rãi trong các hệ thống đường ống phòng cháy chữa cháy (PCCC), ống dẫn khí và đường ống công nghiệp nặng. Cần lựa chọn chuẩn theo đường kính ngoài thực tế của ống thép.

2. Cùm nối inox

• Đặc điểm: Chế tạo hoàn toàn từ thép không gỉ (Inox 304 hoặc Inox 316).

• Ứng dụng: Phù hợp với các hệ thống ống inox trong nhà máy thực phẩm, dược phẩm, hóa chất hoặc các môi trường ven biển yêu cầu khả năng chống ăn mòn và độ bền vi sinh cao.

3. Cùm nối PVC / Nhựa

• Đặc điểm: Thiết kế chuyên dụng dành riêng cho hệ thống đường ống nhựa PVC, UPVC, CPVC.

• Lưu ý: Phải chọn đúng kích thước và kiểu kết nối tương thích, tuyệt đối không áp dụng tùy tiện các dòng cùm kim loại nặng cho ống nhựa vì dễ gây nứt vỡ ống.

4. Cùm nối sửa chữa đường ống (Repair Clamp)

• Đặc điểm: Có cấu tạo bản rộng kèm gioăng cao su dày bao trọn thân ống, chuyên dùng để xử lý các vị trí ống bị rò rỉ, nứt vỡ cục bộ.

• Lợi ích thực tế: Giúp khắc phục nhanh sự cố tại hiện trường mà không cần phải cắt bỏ hoặc thay thế toàn bộ đoạn ống tốn kém.

5. Cùm nối nhanh (Quick coupling clamp)

• Ưu điểm lớn: Thiết kế thông minh cho phép thi công cực kỳ nhanh chóng, giảm thiểu tối đa thời gian lắp đặt và rất thuận tiện khi cần tháo rời để bảo dưỡng định kỳ.

Thông số kỹ thuật cần quan tâm khi chọn cùm nối

Để chọn mua đúng phụ kiện nối ống đạt chuẩn kỹ thuật, bạn cần đánh giá kỹ 6 thông số cốt lõi sau:

1. Đường kính ngoài của ống (Outer Diameter):

   • Đây là thông số quan trọng nhất quyết định độ kín của mối nối. Cần phân biệt rõ giữa kích thước danh định (DN15, DN20, DN25, DN50, DN100, DN150...) và đường kính ngoài thực tế bằng thước đo chuyên dụng.

2. Vật liệu chế tạo cùm và gioăng:

   • Gang đúc, thép carbon, inox (304/316), nhựa kết hợp với gioăng cao su EPDM, NBR hoặc Viton tùy thuộc vào đặc tính lưu chất.

3. Áp suất làm việc tối đa:

   • Nếu cùm nối có chức năng làm kín đường ống, bắt buộc phải kiểm tra áp suất danh nghĩa (PN) và áp suất vận hành thực tế của hệ thống để tránh bị bục mối nối.

4. Nhiệt độ vận hành:

   • Yếu tố cực kỳ quan trọng đối với các hệ thống dẫn nước nóng, hơi bão hòa hoặc hóa chất nhiệt độ cao, ảnh hưởng trực tiếp đến tuổi thọ của lớp gioăng cao su.

5. Chiều rộng bản cùm:

   • Bản cùm càng rộng thì diện tích tiếp xúc càng lớn, khả năng giữ ống và phân bổ lực siết càng đồng đều.

6. Kiểu kết nối:

   • Dạng kẹp chốt nhanh, siết bulông đôi, dạng nối nhanh hoặc dạng chuyên dụng cho sửa chữa áp lực.

Cùm nối khác gì khớp nối và các phụ kiện nối ống?

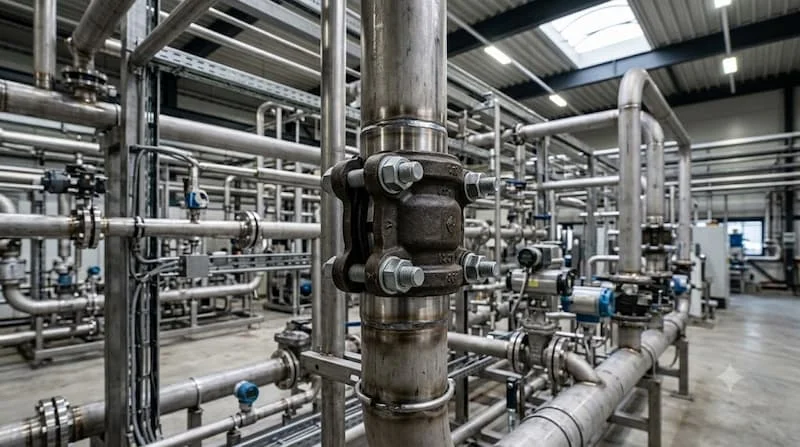

Cùm nối được sử dụng ở đâu?

• Hệ thống cấp thoát nước: Ứng dụng rộng rãi trong các tuyến ống nước sinh hoạt dân dụng, hạ tầng cấp thoát nước đô thị, trạm bơm và các công trình xây dựng lớn.

• Hệ thống đường ống công nghiệp: Lắp đặt trong nhà máy sản xuất, xưởng cơ khí, hệ thống phụ trợ, đường ống dẫn khí nén, dầu và các đường ống kỹ thuật phức tạp.

• Sửa chữa đường ống khẩn cấp: Đây là ứng dụng thực tế có giá trị cao nhất. Khi đường ống phát sinh sự cố nứt vỡ, rò rỉ nước do ăn mòn hoặc va đập, việc sử dụng các dòng cùm sửa chữa chuyên dụng giúp khắc phục tức thì mà không cần dừng toàn bộ hệ thống hay thay mới cả đoạn ống.

• Các khu vực yêu cầu tháo lắp nhanh: Phù hợp với các hệ thống đường ống tạm thời, hệ thống cần bảo trì định kỳ thường xuyên để giảm thiểu tối đa thời gian gián đoạn sản xuất (downtime).

Những sai lầm thường gặp khi sử dụng cùm nối

• Sai lầm 1: Chọn mua cùm chỉ dựa vào tên gọi DN mà không đo kích thước thực tế của ống. Dẫn đến tình trạng cùm quá lỏng hoặc quá chật, không thể ôm khít vào thành ống.

• Sai lầm 2: Bỏ qua yếu tố tương thích vật liệu. Sử dụng cùm sắt thông thường cho hệ thống ống inox hoặc ống hóa chất dẫn đến hiện tượng ăn mòn điện hóa làm thủng ống.

• Sai lầm 3: Dùng sai chức năng thiết kế. Sử dụng cùm cố định ống (chỉ dùng treo đỡ) để thay thế cho cùm nối có chức năng làm kín áp lực, gây rò rỉ nước nghiêm trọng.

• Sai lầm 4: Siết bulông không đúng kỹ thuật. Siết quá lỏng khiến mối nối lỏng lẻo, siết quá chặt làm biến dạng thành ống hoặc làm rách gioăng cao su bên trong.

• Sai lầm 5: Không kiểm tra áp suất hệ thống trước khi lắp. Lắp cùm chịu áp thấp cho đường ống có áp lực làm việc cao dẫn đến nguy cơ bung mối nối khi vận hành.

• Sai lầm 6: Quên đánh giá môi trường làm việc thực tế. Bỏ qua các yếu tố như hóa chất ăn mòn xung quanh, độ ẩm cao hoặc nhiệt độ ngoài trời khiến cùm nhanh chóng bị gỉ sét.

Cách chọn cùm nối phù hợp trong 7 bước

Quy trình chuẩn giúp kỹ sư lựa chọn chính xác sản phẩm:

• Bước 1: Xác định chính xác loại ống cần kết nối (Thép, inox, gang, nhựa PVC, HDPE...).

• Bước 2: Đo đạc đường kính ngoài thực tế của đoạn ống bằng dụng cụ đo (Không chỉ dựa vào tên gọi lý thuyết).

• Bước 3: Xác định rõ mục đích sử dụng (Nối ống mới, sửa chữa vết rò rỉ, cố định treo ống hay tạo liên kết tháo lắp nhanh?).

• Bước 4: Xác định môi chất chảy bên trong (Nước sạch, nước thải, khí nén, dầu hay hóa chất).

• Bước 5: Kiểm tra thông số áp suất làm việc tối đa của hệ thống đường ống.

• Bước 6: Kiểm tra nhiệt độ vận hành để chọn đúng chất liệu gioăng cao su chịu nhiệt phù hợp.

• Bước 7: Kiểm tra tổng thể vật liệu cùm và tiêu chuẩn kết nối để đảm bảo độ bền tối ưu.

Công thức chọn nhanh:

Loại ống → Đường kính ngoài →  Mục đích sử dụng →  Môi chất →  Áp suất → Nhiệt độ → Vật liệu cùm & gioăng →  Kiểu kết nối.

Lưu ý quan trọng khi lắp đặt cùm nối

• Làm sạch hoàn toàn bụi bẩn, dầu mỡ và xỉ hàn bám trên bề mặt ngoài của hai đầu ống trước khi lắp.

• Kiểm tra kỹ tình trạng nguyên vẹn của thân cùm và lớp gioăng cao su bên trong trước khi đưa vào vị trí.

• Đặt cùm ôm trọn vào khe nối, đảm bảo hai đầu ống được căn chỉnh thẳng hàng, không bị lệch tâm.

• Tiến hành siết đều các bulông theo hình chéo góc (đối với cùm nhiều bulông) theo đúng mô-men xoắn khuyến cáo của nhà sản xuất.

• Tuyệt đối không siết quá lực gây biến dạng thân ống.

• Vận hành thử và kiểm tra kỹ lưỡng khả năng chống rò rỉ sau khi hoàn tất.

• Đối với các hệ thống đường ống chịu rung động lớn trong quá trình hoạt động, cần lên lịch kiểm tra và siết lại bulông định kỳ sau một thời gian vận hành.

Câu hỏi thường gặp về cùm nối

Cùm nối ống có tác dụng chính là gì?

Cùm nối ống được sử dụng chủ yếu để liên kết nhanh hai đoạn ống với nhau mà không cần hàn, hoặc dùng để cố định đường ống chắc chắn trên các giá đỡ kỹ thuật.

Cùm nối có dùng được cho mọi loại vật liệu ống không?

Không. Mỗi loại cùm được thiết kế chuyên biệt cho một số vật liệu nhất định (như ống thép, ống inox hoặc ống nhựa). Bạn cần chọn đúng loại cùm tương thích để đảm bảo an toàn.

Lắp đặt cùm nối có cần phải hàn nhiệt không?

Đa số các loại cùm nối nhanh hiện nay được thiết kế dạng kẹp cơ học và siết bulông nên hoàn toàn không cần dùng đến phương pháp hàn xì phức tạp.

Làm sao để chọn đúng kích thước cùm nối chính xác nhất?

Bạn cần đo trực tiếp đường kính ngoài thực tế của đường ống bằng thước kẹp, sau đó đối chiếu với bảng dải kích thước do nhà sản xuất công bố, tuyệt đối không chọn cảm tính dựa vào tên gọi DN.

Có thể dùng cùm nối để xử lý các đoạn ống bị rò rỉ nước không?

Hoàn toàn được. Các dòng sản phẩm cùm sửa chữa đường ống chuyên dụng được thiết kế với bản kẹp rộng và gioăng cao su dày, giúp bịt kín nhanh các vết nứt vỡ hoặc rò rỉ cục bộ mà không cần thay mới đoạn ống.

Chọn đúng cùm nối để đảm bảo kết nối chắc chắn, tiết kiệm thời gian thi công

Cùm nối ống là nhóm phụ kiện nối ống cực kỳ linh hoạt với nhiều thiết kế và mục đích sử dụng khác nhau trong các hệ thống đường ống hiện đại. Việc lựa chọn sản phẩm chuẩn kỹ thuật không chỉ giúp tối ưu hóa thời gian thi công mà còn đảm bảo hệ thống vận hành bền bỉ, không rò rỉ. Khi lựa chọn, bạn cần xem xét đồng thời các yếu tố then chốt:

Loại ống →  Đường kính ngoài → Mục đích sử dụng →  Môi chất →  Áp suất →  Nhiệt độ → Vật liệu cấu thành →  Kiểu kết nối kỹ thuật.
