Tất tần tật về van bướm tay quay: Cấu tạo, nguyên lý và hướng dẫn lựa chọn chuẩn kỹ thuật

Van bướm tay quay là giải pháp đóng mở hiệu quả cho đường ống lớn

Trong các hệ thống van đường ống có đường kính (DN) lớn, việc đóng hoặc mở van bằng cơ cấu tay gạt thông thường đôi khi trở thành một thử thách lớn do áp lực dòng chảy và mô-men xoắn cao. Người vận hành cần một lực thao tác phù hợp cùng khả năng kiểm soát độ mở của van tốt hơn để đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống cấp thoát nước hoặc công nghiệp.

Đây chính là lý do van bướm quay tđược nghiên cứu, phát triển và sử dụng vô cùng phổ biến trong các dự án quy mô lớn.

Nội dung bài viết dưới đây sẽ giúp bạn giải đáp toàn diện các vấn đề cốt lõi: Van bướm tay quay là gì? Cấu tạo như thế nào? Hoạt động ra sao? Có những loại nào? Khi nào nên dùng tay quay và cách chọn DN, PN, vật liệu chuẩn xác nhất?

Van bướm tay quay là gì?

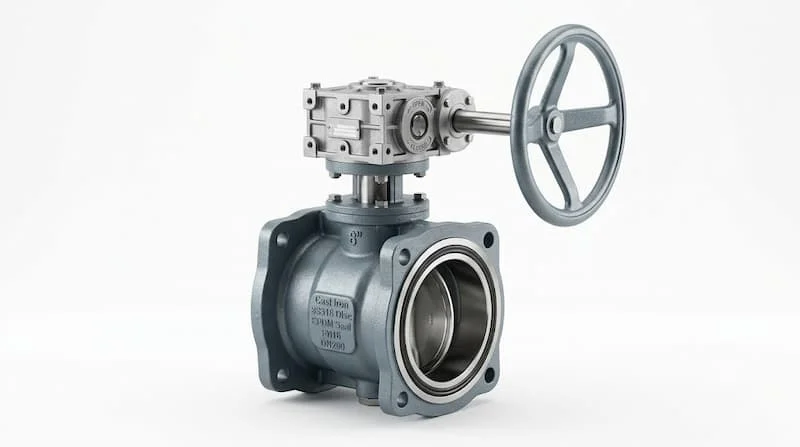

Van bướm tay quay là dòng van công nghiệp sử dụng cơ cấu tay quay vô lăng kết hợp hộp số giảm tốc để điều khiển đĩa van xoay quanh trục, qua đó thực hiện nhiệm vụ đóng, mở hoặc điều tiết lưu chất chảy qua đường ống.

Hiểu theo cấu trúc chi tiết:

• “Van bướm”: Thiết kế đĩa van dạng cánh bướm xoay lật linh hoạt trong lòng ống.

• “Tay quay”: Vô lăng truyền động bằng cơ học giúp người vận hành thao tác nhẹ nhàng.

• “Hộp số”: Hệ thống bánh răng bên trong giúp truyền và khuếch đại lực từ tay quay xuống trục van, giảm tối đa sức kéo của con người.

Loại van này thường phù hợp vượt trội với các đường kính van lớn hoặc các vị trí mà van tay gạt không thể đáp ứng nổi lực thao tác thủ công.

Van bướm quay tay khác gì van bướm tay gạt?

Cấu tạo van bướm quay tay gồm những bộ phận nào?

• Thân van: Thường làm từ gang, gang cầu, thép hoặc inox... chịu áp lực chịu lực cao và làm nhiệm vụ kết nối trực tiếp với hệ thống đường ống.

• Đĩa van: Bộ phận hình cánh bướm trực tiếp xoay góc để chặn hoặc mở dòng chảy. Vật liệu phổ biến là inox hoặc thép chống mài mòn.

• Trục van: Làm bằng thép không gỉ, chịu trách nhiệm truyền chuyển động quay từ hộp số xuống đĩa van.

• Gioăng làm kín: Thường làm bằng cao su EPDM, NBR hoặc PTFE, ôm sát mép đĩa van nhằm ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất khi đóng kín.

• Hộp số và tay quay: Bộ phận cốt lõi chuyển đổi chuyển động quay của vô lăng thành mô-men xoắn mạnh mẽ xoay đĩa van, giúp giảm lực kéo và tích hợp cơ cấu khóa vị trí an toàn.

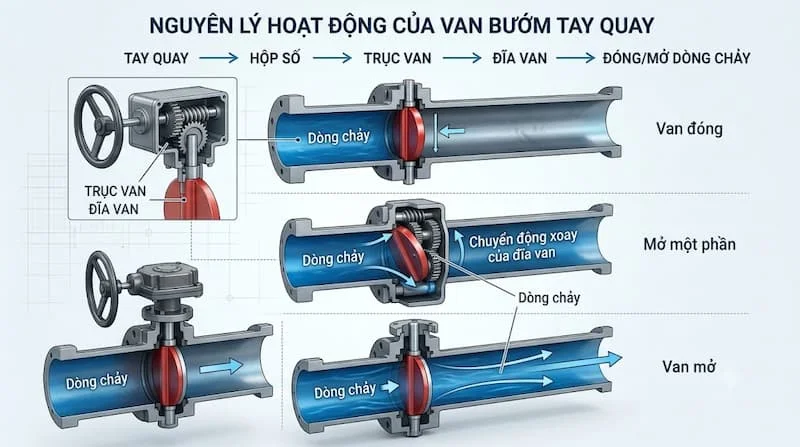

Nguyên lý hoạt động của van bướm quay tay

Nguyên lý vận hành dựa trên cơ chế truyền động cơ học: Tay quay → Hộp số → Trục van → Đĩa van →  Thay đổi tiết diện dòng chảy.

• Khi mở van: Người vận hành quay vô lăng theo chiều mở. Hộp số truyền lực làm trục van xoay, kéo đĩa van lật vuông góc (hoặc song song tùy góc mở) với hướng dòng chảy, cho phép lưu chất đi qua dễ dàng.

• Khi đóng van: Quay ngược chiều vô lăng, đĩa van xoay về vị trí vuông góc với dòng chảy, ép chặt vào lớp gioăng làm kín để chặn hoàn toàn lưu chất.

• Có thể dùng van bướm quay tay để điều tiết không? Thiết kế đĩa van nằm giữa dòng cho phép thay đổi tiết diện để tiết lưu dòng chảy. Tuy nhiên, không nên mặc định mọi loại van bướm đều dùng để điều tiết liên tục. Việc này phụ thuộc vào thiết kế van, lưu lượng, áp suất và khuyến cáo từ nhà sản xuất để tránh xói mòn gioăng.

Các loại van bướm quay tay phổ biến hiện nay

• Phân loại theo vật liệu thân: Thân gang (kinh tế, phổ biến cho nước sạch), gang cầu (độ bền cơ học cao hơn), thân thép và thân inox (chuyên dụng cho hóa chất, môi trường ăn mòn).

• Phân loại theo kiểu kết nối: Dạng Wafer (kẹp giữa hai mặt bích), Lug (có lỗ ren bắt bulông tiện lợi khi tháo lắp một đầu), và dạng Flange (mặt bích đúc liền thân).

• Phân loại theo vật liệu gioăng: Gioăng EPDM (dùng cho nước, nhiệt độ ôn hòa), NBR (chống dầu tốt), PTFE (chịu hóa chất và nhiệt độ cao). Mỗi loại vật liệu đóng vai trò quyết định tuổi thọ của van trong từng môi trường cụ thể.

Thông số kỹ thuật van bướm cần quan tâm

1. Kích thước DN: Phải tương thích hoàn toàn với đường kính danh định của hệ thống ống (từ DN50, DN80, DN100, DN150, DN200 đến DN500+).

2. Áp suất làm việc (PN / Class): Các mức phổ biến như PN10, PN16, PN25. Không nên chọn van chỉ dựa vào DN mà bỏ qua áp lực thực tế của bơm.

3. Vật liệu thân và đĩa van: Cân nhắc kỹ theo tính chất lưu chất (nước sạch, nước thải, hóa chất, nhiệt độ dòng chảy).

4. Nhiệt độ và môi trường làm việc: Đảm bảo gioăng cao su không bị biến tính hay lão hóa dưới nền nhiệt độ cao hoặc dung dịch có tính ăn mòn mạnh.

Van bướm và các loại van khác có gì khác nhau?

• So với van cổng: Van bướm có kết cấu gọn gàng hơn, trọng lượng nhẹ hơn và thời gian thao tác đóng mở nhanh hơn đáng kể. Trong khi đó, van cổng cồng kềnh hơn nhưng có ưu điểm không cản trở dòng chảy khi mở hoàn toàn.

• Tại sao đường ống lớn thường dùng tay quay? Khi đường kính ống tăng lên, diện tích bề mặt đĩa van lớn sẽ chịu áp lực dòng chảy cực mạnh. Việc sử dụng tay quay kết hợp hộp số giảm tốc giúp khuếch đại lực, giúp người vận hành chỉ cần dùng sức rất nhỏ để quay vô lăng, đồng thời kiểm soát hành trình đóng mở an toàn, tránh hiện tượng sốc áp (búa nước).

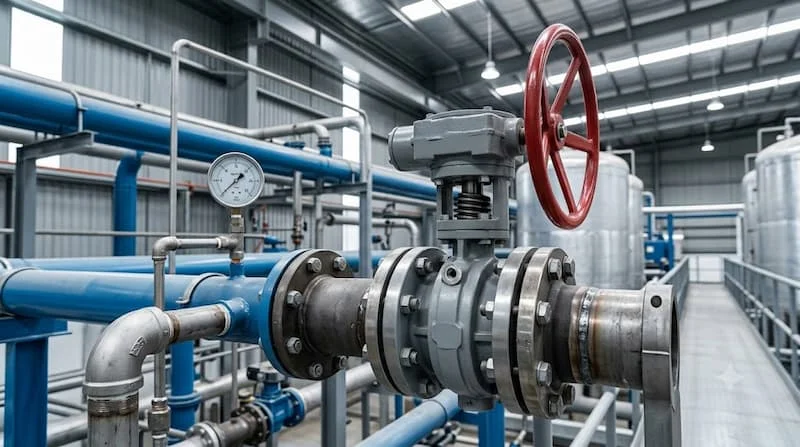

Van bướm được sử dụng ở đâu?

• Hệ thống cấp thoát nước: Lắp đặt trên các tuyến ống trục chính, trạm bơm nước sạch và nhà máy xử lý nước thải đô thị.

• Hệ thống PCCC: Sử dụng rộng rãi trong các phòng bơm chữa cháy, đường ống chính để cô lập phân khu khi cần thiết. Cần chọn sản phẩm đạt tiêu chuẩn kỹ thuật PCCC nghiêm ngặt.

• Hệ thống HVAC: Kiểm soát tuần hoàn nước lạnh và nước giải nhiệt cho các hệ thống điều hòa trung tâm tòa nhà.

• Nhà máy công nghiệp: Xử lý chất lỏng, hóa chất loãng hoặc các hệ thống phụ trợ nhà máy.

Khi nào nên chọn van bướm?

Nên cân nhắc khi: Đường ống có DN lớn; cần giảm nhẹ sức lao động khi vận hành thủ công; van lắp ở các vị trí cao hoặc không gian vừa phải; hệ thống không yêu cầu tốc độ đóng mở bằng điện tự động quá gấp.

Cách chọn van bướm phù hợp trong 7 bước

• Bước 1: Xác định chính xác kích thước DN đường ống.

• Bước 2: Kiểm tra áp suất hệ thống (PN10, PN16...).

• Bước 3: Xác định rõ tính chất môi chất (Nước, nước thải, hóa chất...).

• Bước 4: Kiểm tra nhiệt độ làm việc thực tế của dòng chảy.

• Bước 5: Chọn đồng bộ vật liệu thân, đĩa và gioăng làm kín.

• Bước 6: Kiểm tra kiểu kết nối mặt bích tương thích.

• Bước 7: Khảo sát không gian lắp đặt để đảm bảo có khoảng trống cho vô lăng quay.

Hướng dẫn lắp đặt và sử dụng van bướm

• Trước khi lắp: Kiểm tra kỹ tình trạng van, làm sạch mặt bích và đường ống, xác định đúng hướng dòng chảy.

• Trong quá trình lắp: Đảm bảo hai mặt bích đồng tâm, siết đều các bulông theo hình chéo góc để không làm chèn ép hay biến dạng gioăng cao su.

• Sau khi lắp: Vận hành thử tay quay đóng/mở vài lần để kiểm tra độ trơn tru, kiểm tra rò rỉ áp suất toàn hệ thống.

Câu hỏi thường gặp

1. Van bướm tay quay là gì?

Van bướm tay quay là thiết bị kiểm soát dòng chảy dùng cơ cấu vô lăng kết hợp hộp số giảm tốc để điều khiển đĩa van hình cánh bướm xoay quanh trục, giúp đóng mở hoặc điều tiết lưu chất trong đường ống một cách nhẹ nhàng.

2. Van bướm dùng để làm gì?

Thiết bị chuyên dùng để đóng, mở hoặc cô lập dòng chảy trên các hệ thống đường ống kích thước trung bình và lớn, giúp tối ưu hóa lực thao tác tay và bảo vệ hệ thống khỏi sốc áp.

3. Van bướm khác gì van bướm tay gạt?

Van tay quay dùng hộp số vô lăng giúp thao tác nhẹ nhàng hơn ở cỡ ống lớn và kiểm soát hành trình tốt hơn, trong khi van tay gạt dùng cần gạt trực tiếp, thao tác nhanh nhưng tốn sức hơn ở ống lớn.

4. Van bướm thường dùng cho DN bao nhiêu?

Van thường được ứng dụng rộng rãi từ kích thước DN50 trở lên, đặc biệt phát huy hiệu quả tối đa ở các đường ống cỡ lớn từ DN100 đến DN500+ nhờ cơ cấu trợ lực hộp số.

5. Làm sao chọn van bướm phù hợp?

Bạn cần bám sát 5 yếu tố cốt lõi: Kích thước DN →  Áp suất PN → Môi chất sử dụng → Nhiệt độ vận hành →  Vật liệu cấu thành và kiểu kết nối mặt bích.

Van bướm tay quay – lựa chọn phù hợp cho hệ thống đường ống lớn

Tóm lại, van bướm là giải pháp kỹ thuật tối ưu mang lại sự cân bằng hoàn hảo giữa hiệu suất vận hành, độ bền cơ học và sự nhẹ nhàng khi thao tác trên các tuyến van đường ống quy mô lớn. Việc nắm vững cấu tạo, thông số DN, PN cùng đặc tính vật liệu sẽ giúp chủ đầu tư và kỹ sư lựa chọn được sản phẩm chuẩn xác, hạn chế tối đa rủi ro sự cố.

Rất mong các bạn quan tâm và theo dõi yuanan.vn để cập nhật thông tin mới nhất về van bướm tay quay!
