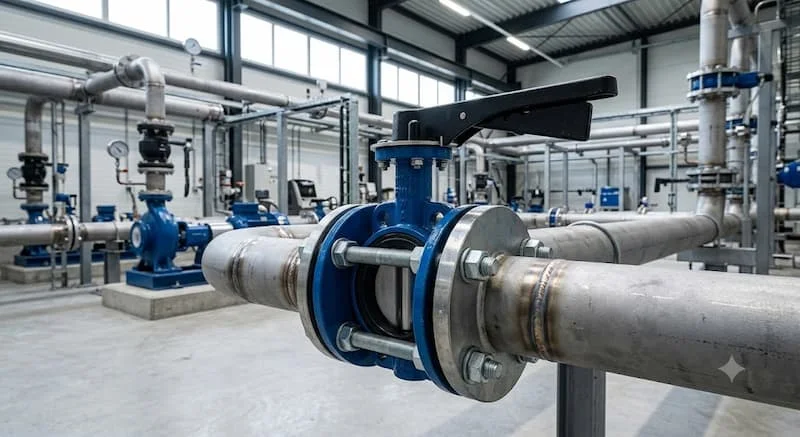

Van bướm tay gạt DN50 – Giải pháp đóng mở hiệu quả cho hệ thống đường ống nhỏ

Trong các hệ thống đường ống công nghiệp, từ cấp thoát nước, HVAC đến PCCC, việc kiểm soát dòng chảy là yếu tố then chốt để đảm bảo hiệu suất vận hành. Trong đó, van bướm DN50 nổi lên như một thiết bị không thể thiếu cho các đường ống có kích thước vừa và nhỏ. Tuy nhiên, nhiều kỹ sư hoặc chủ đầu tư thường chỉ tập trung vào kích thước danh định (DN50) mà bỏ qua các yếu tố kỹ thuật quan trọng như vật liệu, tiêu chuẩn mặt bích hay khả năng tương thích với lưu chất. Sự chủ quan này có thể dẫn đến rò rỉ, kẹt van hoặc hỏng hóc sớm, gây gián đoạn hệ thống. Bài viết này sẽ phân tích chi tiết từ góc độ chuyên gia về cấu tạo, thông số kỹ thuật và bí quyết lựa chọn dòng van này để tối ưu hóa hiệu quả đầu tư.

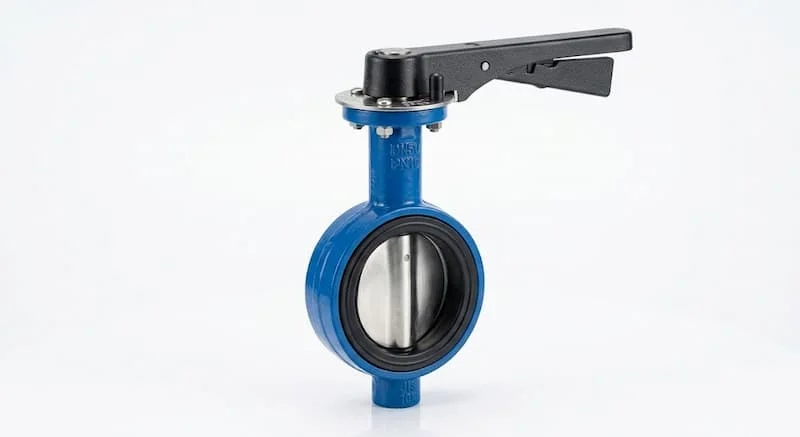

Van bướm tay gạt DN50 là gì?

Van bướm tay gạt DN50 là loại van công nghiệp vận hành bằng tay gạt, được thiết kế cho các hệ thống đường ống có kích thước danh nghĩa DN50 (tương đương đường kính ngoài khoảng 60mm hoặc quy đổi ra hệ inch là 2 inch). Đây là giải pháp đóng mở dòng chảy cực kỳ linh hoạt cho các quy mô từ dân dụng đến công nghiệp nhẹ.

Nguyên lý hoạt động của van khá đơn giản nhưng hiệu quả: Khi người vận hành tác động lực lên tay gạt, đĩa van sẽ quay một góc 90°. Ở vị trí song song với dòng chảy, van mở hoàn toàn; khi vuông góc, van đóng kín. Với thiết kế nhỏ gọn, đóng mở nhanh và chi phí đầu tư hợp lý, dòng van này trở thành lựa chọn hàng đầu cho các vị trí yêu cầu thao tác thường xuyên và không gian lắp đặt hạn chế.

Cấu tạo van bướm DN50

Sự bền bỉ và tính năng của van phụ thuộc vào sự kết hợp hài hòa giữa các bộ phận:

• Thân van: Thường được đúc từ gang, inox hoặc nhựa, đảm bảo độ cứng vững trước áp lực dòng chảy.

• Đĩa van: Là bộ phận trực tiếp chặn dòng chảy, thường làm từ inox 304, inox 316 (chống ăn mòn) hoặc gang mạ, đảm bảo độ bền cơ học cao.

• Gioăng làm kín: Đây là phần quan trọng nhất giúp van kín khít. Các chất liệu phổ biến như EPDM (cho nước sạch), NBR (cho dầu/khí), PTFE hoặc Viton (cho hóa chất, nhiệt độ cao).

• Tay gạt: Được chế tạo từ hợp kim thép hoặc inox, tích hợp chốt khóa nhiều cấp giúp cố định vị trí đĩa van, ngăn chặn sự thay đổi áp suất đột ngột.

• Trục van: Thép không gỉ, chịu lực xoắn tốt, đảm bảo truyền lực từ tay gạt đến đĩa van một cách mượt mà nhất.

Thông số kỹ thuật van bướm DN50

Để đảm bảo chọn đúng thiết bị, quý khách cần nắm vững bảng thông số tiêu chuẩn sau:

Việc nắm rõ các thông số này không chỉ giúp việc lắp đặt dễ dàng mà còn đảm bảo van vận hành an toàn trong môi trường làm việc cụ thể.

Phân loại van bướm DN50

Theo vật liệu

• Van bướm gang: Giá thành kinh tế, phù hợp hệ thống nước lạnh, HVAC.

• Van bướm inox DN50: Chống ăn mòn tuyệt vời, lý tưởng cho môi trường hóa chất, thực phẩm hoặc nước mặn.

• Van bướm nhựa: Sử dụng trong môi trường hóa chất nồng độ cao, tránh bị oxy hóa.

Theo kiểu kết nối

• Kiểu Wafer: Thiết kế kẹp giữa hai mặt bích, gọn nhẹ, tiết kiệm không gian và chi phí.

• Kiểu Lug: Có tai ren, giúp van tự giữ vị trí trên đường ống, phù hợp các hệ thống yêu cầu tháo lắp một phía.

Theo thương hiệu

Các dòng van từ Wonil (Hàn Quốc), Samwoo, AUT, Kitz (Nhật Bản), ARV hay FAF đều là những cái tên uy tín. Mỗi thương hiệu có ưu điểm riêng về độ kín và tuổi thọ.

So sánh van bướm DN50 với các loại van khác

Van bướm chiếm ưu thế nhờ giá thành thấp, dễ thay thế, không gian lắp đặt nhỏ và khả năng vận hành nhanh chóng. Đây chính là lý do khiến chúng trở thành "vua" trong các ứng dụng đường ống nhỏ hiện nay.

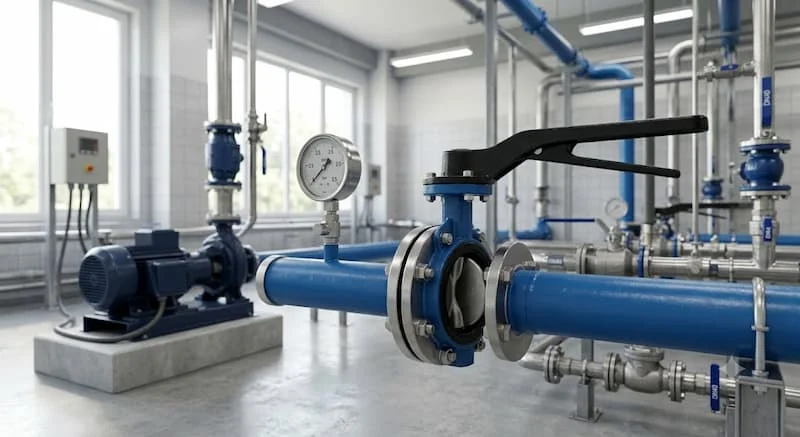

Ứng dụng thực tế

Van bướm DN50 hiện diện rộng khắp:

• Hệ thống cấp nước: Điều tiết dòng chảy trong các tòa nhà, chung cư.

• Nhà máy thực phẩm/nước giải khát: Sử dụng dòng inox để đảm bảo vệ sinh.

• Hệ thống HVAC: Điều khiển lưu lượng nước lạnh trong chiller.

• Xử lý nước thải: Chịu được các tác động lý hóa cơ bản.

Sai lầm lớn nhất: Chọn van chỉ vì giá rẻ mà không xem xét gioăng làm kín hoặc tiêu chuẩn mặt bích. Việc này dẫn đến rò rỉ ngay lần vận hành đầu tiên, gây lãng phí nhân công và vật tư.

Hướng dẫn lắp đặt và bảo trì

Để van đạt tuổi thọ tối đa, hãy tuân thủ checklist sau:

1. Kiểm tra kích thước: Đảm bảo DN khớp với đường ống.

2. Vệ sinh: Làm sạch mặt bích trước khi kẹp van.

3. Chiều lắp: Lắp đúng hướng dòng chảy ghi trên thân van.

4. Siết bulong: Phải siết đều lực đối xứng để gioăng ép đều, tránh bị lệch gây rò rỉ.

5. Bảo dưỡng: Kiểm tra định kỳ 6 tháng/lần, tra dầu mỡ vào trục van.

FAQ – Câu hỏi thường gặp

Van bướm tay gạt DN50 có kích thước bao nhiêu inch?

– Chính xác là 2 inch.

Van bướm DN50 chịu được áp suất bao nhiêu?

– Phổ biến ở mức PN10 hoặc PN16.

Nên chọn van gang hay inox?

– Nếu dùng cho nước sạch, gang là đủ. Nếu dùng cho hóa chất hoặc thực phẩm, hãy chọn van inox.

Van DN50 có dùng cho nước nóng được không?

– Được, nếu sử dụng gioăng chịu nhiệt như PTFE hoặc Viton.

Kết luận

Việc lựa chọn đúng van bướm DN50 giúp hệ thống của bạn vận hành trơn tru, giảm thiểu rủi ro sự cố và chi phí bảo trì. Hãy đảm bảo bạn đã kiểm tra kỹ vật liệu, tiêu chuẩn mặt bích và môi trường lưu chất trước khi quyết định mua hàng.
