Van chống tụt: Giải pháp an toàn tối thượng cho hệ thống thủy lực và nâng hạ

Trong các hệ thống thủy lực công nghiệp, đặc biệt là các thiết bị nâng hạ như xe nâng, máy cẩu hay máy ép thủy lực, việc giữ tải trọng ổn định ở một vị trí cố định là yêu cầu khắt khe nhất. Hãy tưởng tượng một chiếc bàn nâng đang chở hàng nặng hoặc một hệ thống ép khuôn đột ngột bị rò rỉ đường ống dẫn dầu. Nếu không có cơ chế bảo vệ, tải trọng sẽ rơi tự do, gây ra hậu quả thảm khốc cho người lao động và thiết bị. Chính vì thế, van khóa tải đóng vai trò là "chốt chặn" an toàn không thể thiếu, đảm bảo xi lanh thủy lực luôn đứng vững ngay cả khi hệ thống mất áp suất đột ngột. Bài viết này sẽ phân tích sâu về cấu tạo, nguyên lý và cách lựa chọn thiết bị này để tối ưu hóa an toàn cho hệ thống của bạn.

Vì Sao Hệ Thống Thủy Lực Cần van khóa tải?

Trong thực tế vận hành, các hệ thống thủy lực thường xuyên đối mặt với rủi ro mất áp suất do hỏng bơm, đứt ống dầu hoặc rò rỉ gioăng phớt. Đối với các thiết bị nâng hạ tải trọng lớn, chỉ cần một thay đổi nhỏ về áp suất cũng đủ để xi lanh bị tụt, gây nguy hiểm khôn lường. Một hệ thống không có thiết bị khóa tải an toàn giống như một chiếc xe không có phanh tay khi dừng trên dốc.

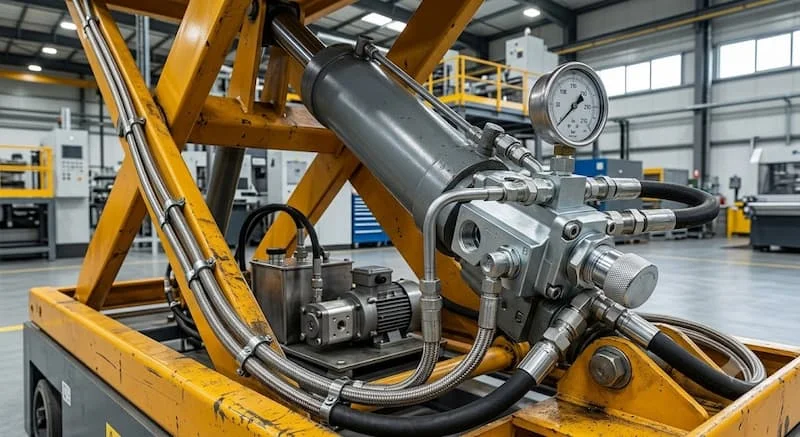

Để giải quyết vấn đề này, các kỹ sư luôn tích hợp van khóa tải vào sơ đồ thiết kế. Thiết bị này hoạt động như một cơ cấu khóa cơ khí/thủy lực, cô lập dòng dầu trong xi lanh ngay lập tức khi phát hiện áp suất sụt giảm. Việc hiểu và áp dụng đúng loại van không chỉ là tuân thủ quy trình an toàn mà còn là cách bảo vệ tài sản và tối ưu chi phí vận hành lâu dài cho doanh nghiệp.

Van Chống Tụt Là Gì?

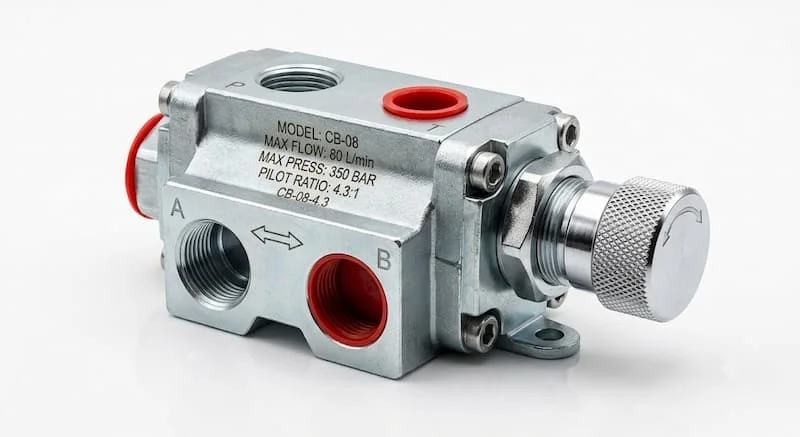

Van chống tụt (hay còn gọi là van khóa tải – load holding valve) là loại van an toàn chuyên dụng, được lắp đặt trực tiếp trên hoặc gần xi lanh thủy lực. Mục đích chính của nó là giữ tải an toàn, ngăn chặn tình trạng xi lanh bị tụt hoặc hạ xuống ngoài ý muốn do sự cố đường ống hoặc mất nguồn cung cấp áp suất.

Chức năng cốt lõi của thiết bị này bao gồm:

• Khóa dòng dầu: Giữ chặt dầu trong khoang xi lanh, ngăn không cho dầu chảy ngược lại nguồn.

• Ngăn tụt xi lanh: Giữ tải trọng ở vị trí đã định trong thời gian dài.

• Bảo vệ toàn diện: Đảm bảo an toàn tuyệt đối cho người vận hành và các thiết bị xung quanh khi hệ thống xảy ra sự cố đột ngột.

Đây là thiết bị tự động hoàn toàn, hoạt động dựa trên sự thay đổi áp suất, do đó nó trở thành "người gác đền" trung thành nhất trong mọi hệ thống nâng hạ.

Nguyên Lý Hoạt Động Của Van Chống Tụt

Nguyên lý làm việc của van chống tụt dựa trên sự cân bằng áp suất giữa dòng dầu cấp và lực lò xo bên trong van. Trong điều kiện vận hành bình thường, dầu từ bơm tạo áp suất thắng lực lò xo, đẩy lõi van mở ra, cho phép dầu lưu thông tự do để nâng hoặc hạ xi lanh.

Tuy nhiên, khi đường ống bị vỡ hoặc áp suất hệ thống mất đi, lực lò xo sẽ lập tức đẩy lõi van về vị trí đóng kín. Tại thời điểm này, dầu trong xi lanh bị khóa chặt, không có đường thoát, dẫn đến việc xi lanh bị "kẹt" cứng tại vị trí hiện tại. Ưu điểm lớn nhất của cơ chế này là phản ứng cực nhanh, hoạt động hoàn toàn tự động và đặc biệt là không cần bất kỳ nguồn điện hay tín hiệu điều khiển nào từ bên ngoài, giúp hệ thống vẫn giữ được trạng thái an toàn ngay cả khi mất điện toàn phần.

Cấu Tạo Của van khóa tải

Một chiếc van khóa tải tiêu chuẩn được cấu thành từ các bộ phận có độ chính xác cơ khí cao:

• Thân van: Thường được đúc từ thép hợp kim hoặc thép carbon có độ bền cao, chịu được áp suất vận hành lên đến hàng trăm bar.

• Lõi van (Spool): Bộ phận chuyển động linh hoạt, có chức năng đóng/mở luồng dầu.

• Lò xo: Thành phần quyết định ngưỡng áp suất đóng/mở của van.

• Bi hoặc Piston khóa: Tăng khả năng làm kín và chịu tải.

• Gioăng làm kín: Sử dụng các loại vật liệu như Viton hoặc NBR để chống rò rỉ dầu dưới áp suất cực lớn.

Sự chính xác trong gia công các bộ phận này giúp van duy trì độ kín khít hoàn hảo, đảm bảo không xảy ra hiện tượng tụt tải dù chỉ vài milimet trong thời gian dài.

Phân Loại van khóa tải

Trên thị trường, van khóa tải được phân loại theo nguyên lý và mục đích ứng dụng:

• Theo nguyên lý:

  • Van chống tụt cơ khí: Dựa trên tác động lực lò xo đơn thuần.

  • Van chống tụt thủy lực (Pilot-operated): Sử dụng áp suất điều khiển để mở van, cho độ chính xác cao hơn.

  • Van khóa tải (Load Holding Valve): Chuyên dùng cho các ứng dụng yêu cầu giữ tải tuyệt đối.

• Theo ứng dụng:

  • Cho hệ thống xe nâng, xe cẩu: Yêu cầu độ rung lắc thấp.

  • Cho bàn nâng thủy lực, máy ép thủy lực: Yêu cầu lưu lượng lớn và sự ổn định cao.

Việc chọn đúng loại dựa trên công năng giúp đảm bảo tuổi thọ van và hiệu suất của thiết bị.

Thông Số Kỹ Thuật Quan Trọng

Để đảm bảo van tương thích hoàn hảo với hệ thống, người dùng cần kiểm tra kỹ các thông số sau:

• Kích thước (Size): Phổ biến từ 1/4" đến 1" tùy vào lưu lượng của hệ thống.

• Áp suất làm việc (Pressure Rating): Các mức phổ biến gồm 210 bar, 250 bar, 315 bar và 350 bar.

• Dải nhiệt độ: Thường dao động từ -20°C đến 80°C để đáp ứng môi trường làm việc khắc nghiệt.

• Kiểu kết nối: Có thể là dạng ren, mặt bích hoặc kiểu Cartridge (lắp âm thân) để tiết kiệm không gian.

Sai số nhỏ trong việc chọn áp suất cũng có thể dẫn đến việc van bị đóng giả hoặc không thể mở được, gây cản trở công việc.

Van khóa tải Và Van Một Chiều Khác Nhau Như Thế Nào?

Đây là sự nhầm lẫn phổ biến nhất. Van khóa tải được thiết kế đặc biệt để khóa tải, tức là chặn dòng chảy khi xảy ra sự cố áp suất. Ngược lại, van một chiều chỉ có chức năng duy nhất là cho phép dầu đi theo một hướng và chặn ở hướng ngược lại trong điều kiện làm việc bình thường.

Nếu dùng van một chiều thay cho van khóa tải trên các hệ thống nâng hạ, hệ thống sẽ không có khả năng bảo vệ khi đường ống dẫn dầu chính bị vỡ. Do đó, trong các máy ép thủy lực hay thang nâng, van khóa tải là thiết bị bắt buộc phải có để đáp ứng các tiêu chuẩn an toàn lao động quốc tế.

Tại Sao van khóa tải Là Thiết Bị Bắt Buộc Trong Hệ Thống Nâng Hạ?

Nếu hệ thống nâng hạ thiếu đi van khóa tải, hậu quả sẽ cực kỳ nghiêm trọng:

• Rò rỉ dầu: Dẫn đến sụt áp liên tục, làm xi lanh tự hạ thấp.

• Tai nạn lao động: Tải trọng rơi tự do gây thương vong cho người vận hành.

• Hư hỏng thiết bị: Va đập mạnh khi tải rơi làm hỏng cả hệ thống xi lanh và khung máy.

Van khóa tải không chỉ là phụ kiện, nó là "bảo hiểm" sống còn. Nó đảm bảo tải trọng luôn nằm trong tầm kiểm soát, tăng tuổi thọ hệ thống thông qua việc giảm áp lực lên các linh kiện khác và đáp ứng đúng quy định an toàn trong công nghiệp.

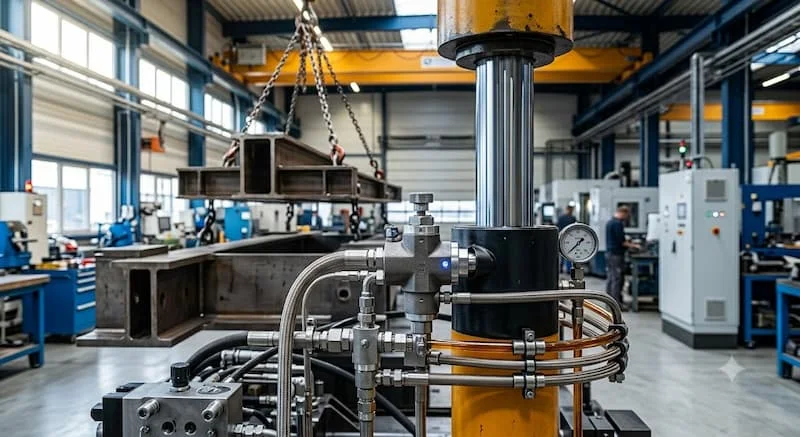

Ứng Dụng Thực Tế và Những Sai Lầm Khi Lựa Chọn

Van khóa tải được ứng dụng rộng rãi trong:

• Thiết bị nâng hạ: Xe nâng, xe cẩu, bàn nâng, thang nâng.

• Máy công trình: Máy xúc, máy đào, xe ben.

• Nhà máy: Máy ép thủy lực, hệ thống nâng khuôn, dây chuyền sản xuất tự động.

Sai lầm thường gặp: Nhiều người thường chỉ chọn van dựa trên giá thành mà bỏ qua áp suất làm việc thực tế. Việc chọn sai áp suất dẫn đến van không giữ được tải hoặc không thể mở ra khi cần. Ngoài ra, việc lắp sai chiều dòng dầu hoặc không thực hiện bảo trì định kỳ cũng là nguyên nhân khiến van bị kẹt, rò rỉ dầu.

Checklist Chọn van khóa tải Phù Hợp

Trước khi quyết định mua, hãy thực hiện theo các bước sau:

1. Xác định thông số: Tải trọng tối đa, áp suất cực đại của bơm và lưu lượng dầu.

2. Chọn kiểu kết nối: Phù hợp với cấu trúc đường ống hiện có của hệ thống.

3. Vật liệu: Ưu tiên thép hợp kim cho các ứng dụng tải trọng nặng.

4. Chất lượng: Chỉ chọn sản phẩm từ các hãng danh tiếng, có chứng chỉ chất lượng rõ ràng.

5. Tư vấn kỹ thuật: Nếu hệ thống phức tạp, hãy nhờ kỹ sư thủy lực tính toán lưu lượng để tránh hiện tượng nghẽn dòng.

Lưu ý khi lắp đặt: Luôn đảm bảo chiều mũi tên trên thân van khớp với hướng dòng dầu. Kiểm tra rò rỉ sau khi lắp đặt bằng cách nâng tải thử nghiệm. Định kỳ 6–12 tháng, hãy vệ sinh lõi van và kiểm tra độ đàn hồi của lò xo để đảm bảo van luôn trong tình trạng sẵn sàng ứng cứu.

FAQ – Câu Hỏi Thường Gặp

Van khóa tải là gì?

Là thiết bị an toàn thủy lực dùng để giữ tải và ngăn xi lanh tụt khi xảy ra sự cố.

Van khóa tải có thay thế van một chiều được không?

Không, chúng có mục đích và nguyên lý bảo vệ khác nhau.

Bao lâu nên bảo trì van chống tụt?

Nên kiểm tra định kỳ 6–12 tháng/lần tùy vào môi trường làm việc.

Tại sao hệ thống của tôi bị tụt dù đã lắp van?

Có thể do gioăng phớt của van bị lão hóa hoặc lõi van bị kẹt bởi cặn bẩn trong dầu.

Kết Luận

Van chống tụt là thiết bị an toàn không thể thiếu để duy trì sự ổn định cho các hệ thống thủy lực và thiết bị nâng hạ. Việc lựa chọn đúng thông số kỹ thuật và lắp đặt đúng cách không chỉ giúp hệ thống vận hành an toàn, mà còn bảo vệ tính mạng con người và kéo dài tuổi thọ cho toàn bộ dây chuyền sản xuất.
