Tổng quan về tiêu chuẩn van: Hướng dẫn lựa chọn chính xác cho hệ thống công nghiệp

Trong các hệ thống đường ống công nghiệp, việc lựa chọn tiêu chuẩn của van chính xác cũng quan trọng tương đương với việc chọn đúng loại van. Một chiếc van có đường kính danh định (DN) hoàn hảo nhưng sai lệch về tiêu chuẩn mặt bích sẽ không thể lắp đặt vào hệ thống. Thực tế, nhiều kỹ sư hoặc người vận hành thường chỉ tập trung vào thông số DN mà bỏ quên tiêu chuẩn thiết kế, dẫn đến tình trạng rò rỉ lưu chất, lãng phí chi phí thay thế và nghiêm trọng hơn là đe dọa an toàn vận hành. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ chuyên gia, giúp bạn hiểu rõ và đưa ra quyết định mua hàng chính xác nhất.

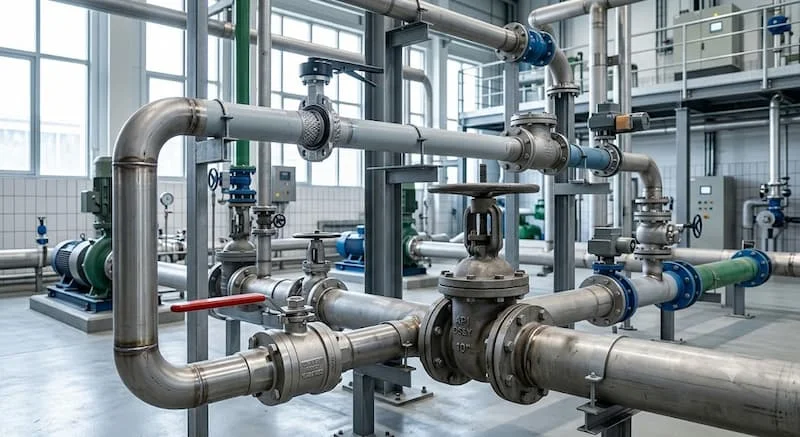

Vì sao cần hiểu đúng tiêu chuẩn van trước khi lựa chọn?

Sai lầm phổ biến nhất trong mua sắm vật tư công nghiệp là tư duy "cứ cùng size là lắp được". Sự thật là một chiếc van sản xuất theo tiêu chuẩn JIS không thể khớp nối với mặt bích theo tiêu chuẩn DIN hoặc ANSI nếu không có bộ chuyển đổi. Việc lắp đặt sai tiêu chuẩn không chỉ khiến tiến độ dự án bị đình trệ mà còn gây áp lực lên mối nối, dẫn đến rò rỉ, giảm tuổi thọ thiết bị và làm tăng chi phí bảo trì. Hiểu rõ về tiêu chuẩn của van không chỉ giúp đảm bảo tính tương thích vật lý mà còn tối ưu hóa hiệu suất làm việc của toàn hệ thống.

Kiến thức nền

Tiêu chuẩn van là gì?

Tiêu chuẩn van là tập hợp các quy định kỹ thuật được thống nhất trên phạm vi quốc gia hoặc quốc tế, dùng để quy chuẩn hóa việc thiết kế, chế tạo, kiểm tra và lắp đặt van công nghiệp. Mục tiêu tối thượng là đảm bảo khả năng hoán đổi, an toàn và hiệu suất vận hành ổn định trong nhiều điều kiện môi trường khác nhau.

Các tiêu chuẩn này quy định chi tiết về:

• Kích thước (Dimensions): Đảm bảo sự đồng nhất về khoảng cách lắp đặt (face-to-face).

• Mặt bích (Flange connection): Quy định đường kính vòng chia bu-lông, số lỗ và kích thước lỗ.

• Áp suất (Pressure rating): Định mức khả năng chịu áp lực làm việc.

• Vật liệu và Kiểm định (Testing): Quy trình thử kín và tiêu chuẩn chất lượng vật liệu.

Việc áp dụng các tiêu chuẩn này giúp các nhà sản xuất khác nhau có thể tạo ra các sản phẩm có khả năng lắp lẫn, giảm thiểu sai sót khi thay thế và bảo trì.

Trên van thường có những ký hiệu tiêu chuẩn nào?

Khi quan sát trên thân van, bạn sẽ thấy các dãy ký hiệu như JIS 10K, ANSI Class 150, DIN PN16, API600, ISO5211.

• JIS, ANSI, DIN, BS, API, ISO: Là tên của tổ chức hoặc quốc gia ban hành tiêu chuẩn.

• 10K, Class 150, PN16: Là cấp áp suất làm việc tối đa mà van có thể chịu được ở nhiệt độ quy định.

• API600, API609: Thường quy định về kiểu thiết kế và chức năng của van (ví dụ: van cổng hoặc van bướm).

Việc hiểu các ký hiệu này giúp người dùng xác định ngay lập tức van có phù hợp với hệ thống đường ống hiện tại hay không.

Phân tích chuyên sâu

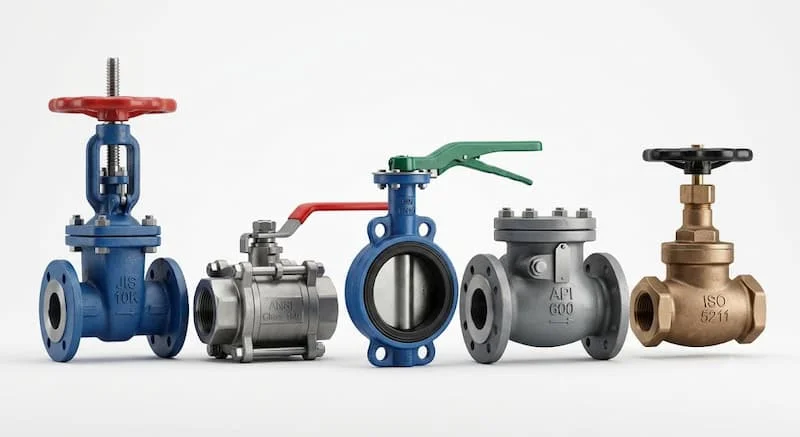

Các tiêu chuẩn van phổ biến hiện nay

Tiêu chuẩn JIS (Nhật Bản)

JIS (Japanese Industrial Standards) là tiêu chuẩn phổ biến nhất tại các nhà máy ở Châu Á và Việt Nam. Các cấp áp suất thường thấy là JIS 5K, 10K, 16K và 20K. Ưu điểm của tiêu chuẩn này là kích thước nhỏ gọn, dễ tìm kiếm và phù hợp với các hệ thống đường ống thông dụng.

Tiêu chuẩn ANSI / ASME (Hoa Kỳ)

Đây là tiêu chuẩn khắt khe, phổ biến trong ngành dầu khí và công nghiệp nặng. Ký hiệu "Class" (ví dụ: Class 150, 300, 600) thể hiện khả năng chịu nhiệt và áp suất rất cao. Van ANSI thường có thiết kế dày dặn, độ bền vượt trội.

Tiêu chuẩn DIN / EN (Đức / Châu Âu)

DIN (Deutsches Institut für Normung) là tiêu chuẩn nền tảng cho công nghiệp Châu Âu. Các thông số áp suất thường được ký hiệu là PN10, PN16, PN25, PN40 (PN - Pressure Nominal). Đây là tiêu chuẩn ưu tiên cho các hệ thống yêu cầu độ chính xác kỹ thuật cao.

Tiêu chuẩn BS (Anh Quốc)

BS (British Standards) tập trung mạnh vào các dòng van cấp thoát nước, van cổng và van một chiều. Các thông số thường tương đồng với hệ thống PN của DIN, giúp việc chuyển đổi khá linh hoạt trong các công trình dân dụng.

Tiêu chuẩn API (Hoa Kỳ)

API (American Petroleum Institute) đóng vai trò sống còn trong ngành dầu khí. API không chỉ quy định về kích thước mà còn về quy trình sản xuất và thử nghiệm cực kỳ nghiêm ngặt (như API 598 về thử nghiệm van).

Tiêu chuẩn ISO (Quốc tế)

ISO tập trung vào tính đồng bộ toàn cầu (như ISO 5211 cho bộ điều khiển van). Việc áp dụng ISO giúp đảm bảo van có thể lắp đặt với nhiều loại thiết bị truyền động từ nhiều thương hiệu khác nhau.

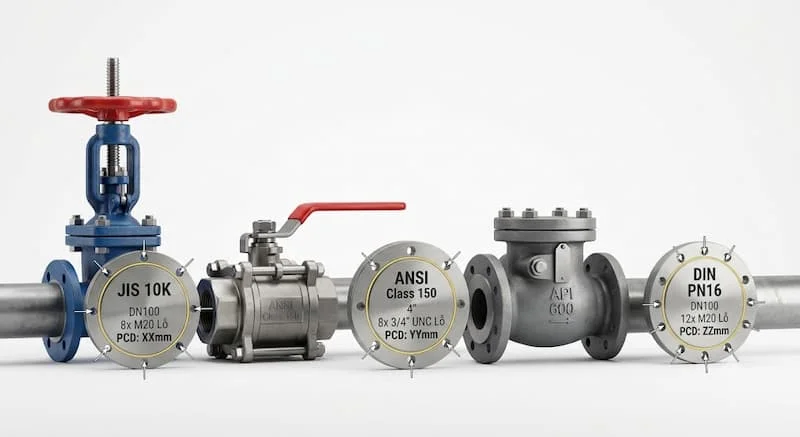

So sánh các tiêu chuẩn của van phổ biến

Tiêu chuẩn áp suất và kích thước có liên quan như thế nào?

Cần phân biệt rõ: PN, K và Class đều là cách phân loại áp suất nhưng dựa trên hệ quy chiếu khác nhau.

• DN50 PN16: Áp suất làm việc 16 bar.

• DN50 JIS10K: Tương đương khoảng 10-14 bar tùy nhiệt độ.

• DN50 ANSI 150: Áp suất danh định lên tới hơn 19 bar ở nhiệt độ thường.

Do đó, không thể đánh đồng các tiêu chuẩn này. Nếu bạn lắp một chiếc van JIS 10K vào hệ thống mặt bích ANSI 150, bạn sẽ gặp rắc rối ngay lập tức vì khoảng cách giữa các lỗ bu-lông không khớp.

Có thể lắp lẫn các tiêu chuẩn với nhau không?

Câu trả lời là hạn chế tối đa. Việc cố gắng lắp lẫn sẽ dẫn đến:

• Sai lỗ bu-lông: Bu-lông không xuyên qua được mặt bích.

• Sai đường kính vòng chia: Gây lệch tâm, rò rỉ áp suất nghiêm trọng.

• Ảnh hưởng độ kín: Bề mặt tiếp xúc không đủ lực ép làm gioăng nhanh hỏng.

Lời khuyên chuyên gia: Hãy luôn tuân thủ đúng tiêu chuẩn của đường ống hiện hữu.

Ứng dụng thực tế

Khi nào nên chọn từng tiêu chuẩn của van?

• Nhà máy nước: Thường ưu tiên BS hoặc JIS vì chi phí tối ưu và dễ thay thế.

• Nhà máy thực phẩm: DIN hoặc ISO là lựa chọn hàng đầu nhờ tiêu chuẩn vệ sinh cao.

• Nhà máy hóa chất: ANSI là bắt buộc để đảm bảo an toàn chịu áp.

• Nhà máy dầu khí: API kết hợp với ANSI để đảm bảo tính chịu nhiệt và chống ăn mòn.

Những sai lầm phổ biến khi chọn tiêu chuẩn của van

Nhiều đơn vị chỉ quan tâm đến kích thước DN mà bỏ quên mặt bích. Hậu quả là tốn thêm chi phí gia công mặt bích chuyển đổi hoặc phải đặt hàng lại toàn bộ số lượng van, gây chậm tiến độ nghiêm trọng. Đừng chỉ nhìn vào giá thành, hãy nhìn vào tiêu chuẩn tương thích.

Hướng dẫn

Checklist lựa chọn tiêu chuẩn của van phù hợp

1. Xác định tiêu chuẩn đường ống hiện có.

2. Kiểm tra áp suất làm việc tối đa của hệ thống.

3. Kiểm tra nhiệt độ vận hành (đặc biệt quan trọng với van ANSI).

4. Xác định môi trường lưu chất (axit, nước, hay dầu).

5. Kiểm tra chứng chỉ đi kèm (CO/CQ).

Cách đọc thông số tiêu chuẩn ghi trên thân van

• DN100: Kích thước danh định 100mm.

• PN16: Áp suất làm việc 16 bar.

• JIS10K: Tiêu chuẩn áp suất Nhật Bản.

• WCB: Vật liệu thân van (Thép đúc carbon).

• API598: Quy chuẩn thử nghiệm van.

• ISO5211: Quy chuẩn gắn bộ điều khiển.

FAQ

Tiêu chuẩn JIS và DIN có giống nhau không?

Không, chúng khác nhau hoàn toàn về kích thước mặt bích và thông số áp suất.

PN16 có bằng ANSI Class 150 không?

Không, ANSI 150 thường có áp suất chịu đựng cao hơn một chút so với PN16 ở nhiệt độ cao.

Van ANSI có lắp cho mặt bích JIS được không?

Không thể lắp trực tiếp nếu không có mặt bích trung gian (adapter flange).

API là tiêu chuẩn gì?

API là tiêu chuẩn dành riêng cho ngành dầu khí, chú trọng vào độ bền và khả năng chống chịu khắc nghiệt.

Làm sao biết van đang dùng tiêu chuẩn nào?

Hãy kiểm tra các thông số được đúc nổi trên thân van hoặc xem nhãn (nameplate) đi kèm sản phẩm.

Kết luận

Hiểu đúng tiêu chuẩn của van là chìa khóa giúp bạn lựa chọn chính xác thiết bị, đảm bảo hệ thống vận hành an toàn và tối ưu chi phí dài hạn. Đừng để những sai sót nhỏ về thông số mặt bích gây ra những rủi ro lớn cho toàn bộ nhà máy. Trước khi quyết định mua hàng, hãy kiểm tra kỹ tiêu chuẩn đường ống của hệ thống hiện tại.
