Van tiết lưu chiller: Vai trò, nguyên lý và cách lựa chọn tối ưu hiệu suất

Hệ thống chiller đóng vai trò là "trái tim" trong các công trình công nghiệp và thương mại lớn. Sự ổn định của hệ thống này phụ thuộc vào sự phối hợp nhịp nhàng của nhiều thiết bị, trong đó van chiller được ví như "cửa ngõ" quyết định lưu lượng môi chất lạnh cung cấp cho toàn hệ thống.

Nếu bộ phận này hoạt động không chính xác, hệ thống sẽ đối mặt với hàng loạt rủi ro nghiêm trọng như: giảm hiệu suất làm lạnh, máy nén lạnh quá tải, tiêu hao điện năng vượt mức, thậm chí gây đóng băng dàn bay hơi và dẫn đến hỏng hóc toàn bộ hệ thống. Hiểu rõ cấu tạo, nguyên lý và cách lựa chọn van tiết lưu sẽ giúp doanh nghiệp vận hành hệ thống bền bỉ, tiết kiệm chi phí năng lượng và kéo dài tuổi thọ thiết bị.

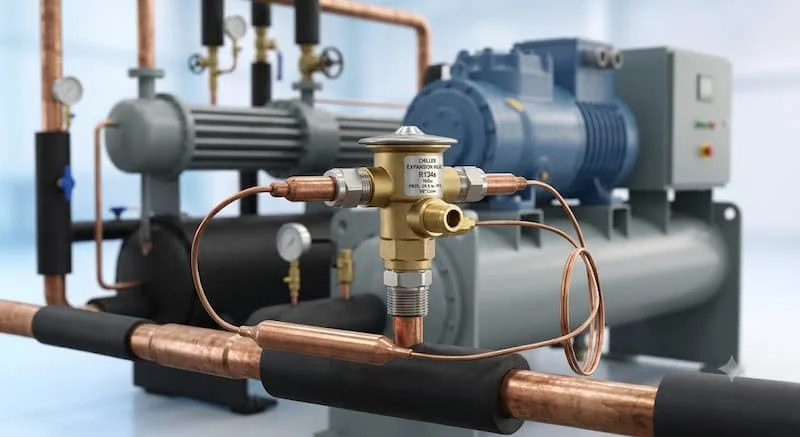

Van tiết lưu chiller là gì?

Van tiết lưu chiller là một thiết bị điều khiển quan trọng trong chu trình làm lạnh, có nhiệm vụ chính là điều tiết lưu lượng môi chất lạnh (gas lạnh) đi vào dàn bay hơi dựa trên nhu cầu tải nhiệt của hệ thống. Bên cạnh đó, thiết bị này còn đóng vai trò giảm áp suất của môi chất lạnh từ trạng thái lỏng áp suất cao sang trạng thái hỗn hợp lỏng – hơi có áp suất thấp. Việc kiểm soát chính xác lưu lượng này giúp đảm bảo môi chất lạnh bay hơi hoàn toàn trong dàn lạnh, bảo vệ máy nén lạnh khỏi hiện tượng ngập lỏng và tối ưu hóa khả năng hấp thụ nhiệt của hệ thống.

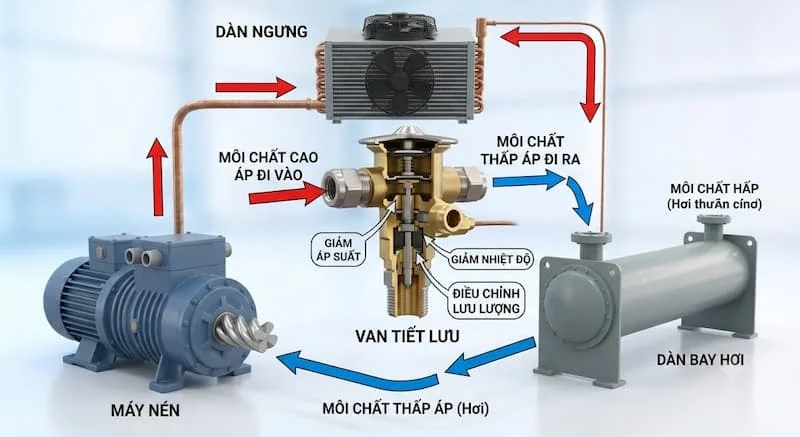

Nguyên lý hoạt động của van chiller

Chu trình làm việc của môi chất qua van tiết lưu diễn ra theo một trình tự nghiêm ngặt: Môi chất từ dàn ngưng (áp suất cao) → đi qua van tiết lưu → giảm áp suất → giảm nhiệt độ đột ngột → đi vào dàn bay hơi → hấp thụ nhiệt → quay về máy nén.

Tại sao phải giảm áp? Việc giảm áp suất là điều kiện cần để hạ nhiệt độ sôi của môi chất lạnh xuống mức thấp hơn nhiệt độ môi trường cần làm lạnh, từ đó mới có khả năng hấp thụ nhiệt. Việc điều chỉnh lưu lượng phải diễn ra liên tục vì tải nhiệt của hệ thống chiller luôn thay đổi theo thời gian thực. Nếu lưu lượng quá ít, hiệu suất lạnh giảm; nếu quá nhiều, máy nén lạnh sẽ bị ngập lỏng. "Chìa khóa" ở đây chính là độ quá nhiệt (Superheat) – thông số phản ánh trạng thái hơi sau khi ra khỏi dàn lạnh, giúp van tự động cân chỉnh độ mở để duy trì trạng thái làm việc lý tưởng nhất.

Cấu tạo van chiller

Để hiểu rõ cách vận hành, chúng ta cần phân tích các thành phần cốt lõi cấu tạo nên thiết bị:

Thân van

Thường được chế tạo từ đồng, đồng thau hoặc inox cao cấp để chịu được áp suất cao và chống ăn mòn từ môi chất lạnh.

Kim van

Đây là bộ phận chuyển động chính, làm nhiệm vụ đóng/mở hoặc điều chỉnh độ lớn khe hở để khống chế lưu lượng môi chất đi qua.

Màng ngăn

Bộ phận nhạy cảm với sự thay đổi áp suất, đóng vai trò truyền lực để điều khiển kim van thực hiện thao tác đóng mở chính xác.

Bầu cảm biến nhiệt

Có nhiệm vụ đo nhiệt độ tại đầu ra của dàn bay hơi và truyền tín hiệu về màng ngăn để phản ứng với tải lạnh.

Lò xo điều chỉnh

Giúp thiết lập độ quá nhiệt tiêu chuẩn, cho phép kỹ thuật viên tinh chỉnh để hệ thống hoạt động ổn định nhất.

Đầu nối môi chất

Các cổng kết nối tiêu chuẩn đảm bảo độ kín khít, chịu áp suất cao trong quá trình kết nối với hệ thống đường ống lạnh.

Các loại van chiller phổ biến

Van tiết lưu nhiệt (TXV)

Sử dụng cơ cấu cơ học để điều chỉnh lưu lượng dựa trên nhiệt độ và áp suất tại dàn lạnh.

• Ưu điểm: Hoạt động độc lập, không cần nguồn điện, giá thành hợp lý.

• Nhược điểm: Độ chính xác không cao bằng loại điện tử, khó điều khiển từ xa.

• Ứng dụng: Thường dùng trong các hệ thống chiller tầm trung hoặc hệ thống lạnh đơn giản.

Van tiết lưu điện tử (EEV)

Sử dụng motor bước (stepper motor) để điều chỉnh độ mở van thông qua tín hiệu từ bộ điều khiển trung tâm (PLC/Controller).

• Ưu điểm: Độ chính xác cực cao, phản ứng cực nhanh với sự thay đổi tải lạnh, giúp tiết kiệm điện năng tối ưu.

• Nhược điểm: Giá thành cao, đòi hỏi hệ thống điều khiển phức tạp.

• Ứng dụng: Data Center, hệ thống chiller công nghiệp hiện đại, công trình đòi hỏi tiết kiệm năng lượng cao.

Van mao dẫn & Van tiết lưu tay

Van mao dẫn thường dùng cho máy lạnh nhỏ, còn van tay (tiết lưu cơ) hiện nay ít được sử dụng trong các hệ thống chiller công nghiệp hiện đại vì khả năng tự động hóa thấp, trừ trường hợp các hệ thống làm lạnh cố định, ít thay đổi tải.

So sánh van tiết lưu nhiệt và van tiết lưu điện tử

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van chiller, bạn cần lưu ý:

1. Công suất lạnh: Phải tương thích với công suất của chiller.

2. Môi chất lạnh (Gas): R134a, R410A, R407C, R22... mỗi loại có đặc tính áp suất khác nhau.

3. Dải áp suất & nhiệt độ: Đảm bảo van chịu được áp suất vận hành tối đa của máy nén lạnh.

4. Superheat (Độ quá nhiệt): Thông số này quyết định sự ổn định của dàn bay hơi.

5. Kích cỡ kết nối: Phải vừa vặn với đường ống hệ thống để tránh rò rỉ.

Vì sao van tiết lưu quyết định hiệu suất hệ thống chiller?

Van tiết lưu không chỉ là thiết bị kiểm soát, nó là "bộ não" điều phối dòng chảy. Bằng cách duy trì áp suất ổn định và ngăn hiện tượng ngập lỏng máy nén lạnh, van tiết lưu giúp hệ thống tránh được các xung đột nhiệt độ. Khi van hoạt động chuẩn xác, hệ thống sẽ duy trì được COP (hệ số hiệu quả năng lượng) tối ưu, giúp doanh nghiệp cắt giảm đáng kể hóa đơn tiền điện và kéo dài tuổi thọ cho các thiết bị đắt đỏ như máy nén.

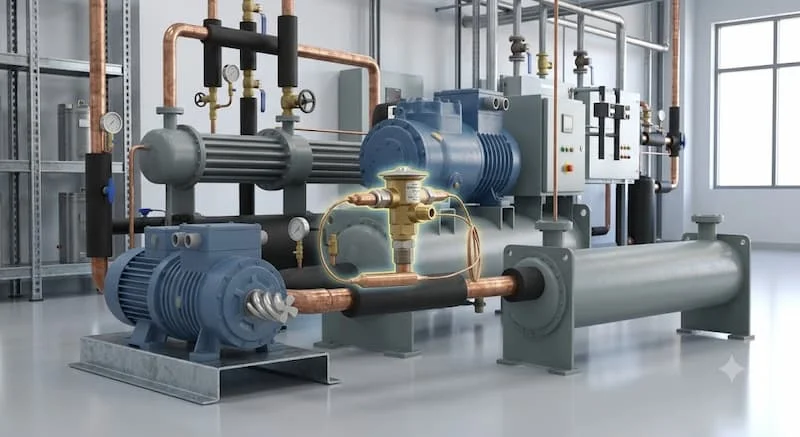

Ứng dụng thực tế

Van chiller hiện diện trong mọi hệ thống làm lạnh công nghiệp từ:

• Chiller giải nhiệt nước, giải nhiệt gió.

• Điều hòa trung tâm các tòa nhà, trung tâm thương mại.

• Hệ thống làm lạnh tại Data Center, bệnh viện, nhà máy sản xuất.

• Kho lạnh bảo quản thực phẩm, dược phẩm.

Những lỗi thường gặp của van chiller

• Van bị nghẹt/kẹt kim: Thường do bụi bẩn trong hệ thống. Cách xử lý: Vệ sinh lọc hoặc thay thế van.

• Mất tín hiệu (đối với EEV): Do lỗi mạch điều khiển hoặc motor bước. Cách xử lý: Kiểm tra nguồn điện và tín hiệu từ bộ điều khiển.

• Điều chỉnh sai Superheat: Dẫn đến đóng băng dàn lạnh hoặc nóng máy nén. Cách xử lý: Hiệu chỉnh lại lò xo hoặc cài đặt lại thông số trên bộ điều khiển.

Cách lựa chọn van chiller phù hợp

Để đảm bảo hiệu suất, hãy tuân thủ checklist sau:

• Đúng công suất: Phù hợp với công suất danh định của chiller.

• Đúng môi chất: Chọn loại van thiết kế riêng cho loại gas đang sử dụng.

• Đúng kiểu điều khiển: Chọn TXV hoặc EEV tùy vào yêu cầu tự động hóa.

• Hãng sản xuất uy tín: Ưu tiên các thương hiệu như Danfoss, Emerson, Carel... để đảm bảo độ bền.

Lưu ý khi lắp đặt và bảo trì

Lắp đặt van đúng chiều mũi tên chỉ dẫn dòng chảy. Đặc biệt, vị trí bầu cảm biến cần được đặt ở đoạn ống ngang, sạch sẽ, cách nhiệt tốt để đọc nhiệt độ chính xác nhất. Định kỳ vệ sinh lọc ở cửa vào van là cách hiệu quả nhất để ngăn ngừa kẹt kim.

FAQ: Câu hỏi thường gặp

Van tiết lưu chiller có tác dụng gì?

Nó giúp giảm áp suất môi chất lạnh và kiểm soát lưu lượng đi vào dàn bay hơi để tối ưu hóa hiệu suất làm lạnh.

Bao lâu nên kiểm tra van tiết lưu?

Nên kiểm tra định kỳ 6 tháng/lần trong quá trình bảo trì hệ thống chiller tổng thể.

Khi nào nên thay van tiết lưu?

Khi van bị kẹt, rò rỉ, mất tín hiệu điện hoặc không còn khả năng điều tiết lưu lượng ổn định.

Van tiết lưu điện tử có ưu điểm gì hơn TXV?

EEV phản ứng chính xác hơn với sự thay đổi tải lạnh, giúp tiết kiệm điện năng và tối ưu hóa hệ thống tốt hơn.

Van tiết lưu bị nghẹt có sửa được không?

Tùy mức độ, nếu chỉ là rác bẩn nhỏ có thể vệ sinh, nhưng nếu hư hỏng cơ cấu bên trong thì cần thay mới.

Kết luận

Việc hiểu đúng và lựa chọn chính xác van chiller đóng vai trò then chốt trong việc duy trì chu trình làm lạnh ổn định. Một chiếc van phù hợp không chỉ bảo vệ máy nén lạnh khỏi các sự cố mà còn nâng cao hiệu suất vận hành, mang lại hiệu quả kinh tế lâu dài cho doanh nghiệp.
