Van cổng DN50: Hướng dẫn chi tiết cách chọn lựa và ứng dụng tối ưu

Van cổng DN 50 là một trong những kích thước phổ biến nhất trong các hệ thống đường ống công nghiệp và dân dụng hiện nay. Tuy nhiên, một sai lầm phổ biến mà nhiều kỹ sư hoặc chủ đầu tư thường mắc phải là chỉ chú trọng vào kích thước danh nghĩa mà bỏ qua các yếu tố quan trọng như áp suất làm việc, vật liệu chế tạo hay kiểu kết nối. Việc lựa chọn thiết bị không phù hợp không chỉ gây ra rò rỉ, làm giảm tuổi thọ hệ thống mà còn tiềm ẩn rủi ro vận hành không hiệu quả, tốn kém chi phí sửa chữa. Bài viết này sẽ cung cấp cái nhìn chuyên sâu về cấu tạo, nguyên lý và cách lựa chọn van cổng DN 50 để đảm bảo hệ thống của bạn vận hành bền bỉ và tối ưu nhất.

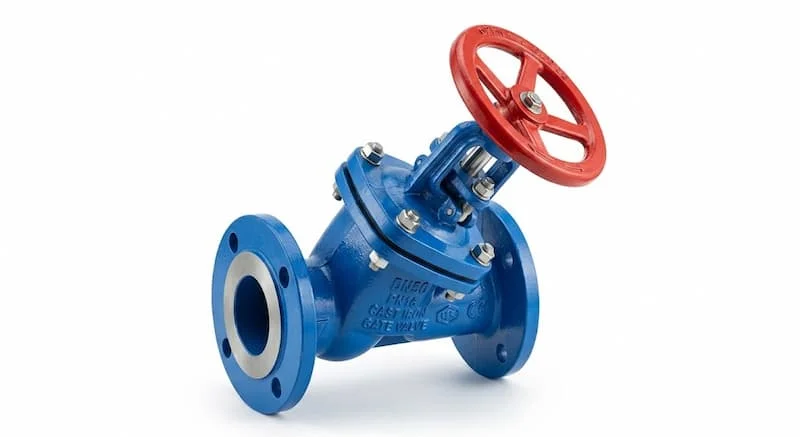

Van cổng DN50 là gì?

Van cổng DN50 là loại van chặn được thiết kế với đường kính danh nghĩa DN50 (tương đương với khoảng 50mm hoặc kích thước ống 2 inch). Đây là thiết bị cơ khí chuyên dụng dùng để đóng hoặc mở hoàn toàn dòng lưu chất trong đường ống thông qua cơ chế nâng hoặc hạ đĩa van theo phương thẳng đứng. Do cấu tạo đặc trưng, van cổng (hay còn gọi là van cửa) là lựa chọn hàng đầu cho các hệ thống yêu cầu dòng chảy thẳng, giảm thiểu tổn thất áp suất khi van mở hoàn toàn.

Nguyên lý hoạt động của van cổng DN 50

Cơ chế vận hành của thiết bị này khá trực quan: người dùng xoay vô lăng hoặc kích hoạt bộ truyền động, làm trục van di chuyển lên xuống. Khi trục van kéo đĩa van đi lên, dòng chảy được mở hoàn toàn; ngược lại, khi đĩa van hạ xuống và ép chặt vào bề mặt làm kín, dòng lưu chất sẽ bị chặn lại.

Một lưu ý quan trọng cho các kỹ thuật viên là van cổng DN 50 không phù hợp để điều tiết lưu lượng. Nếu cố tình để van ở trạng thái mở một phần, dòng chảy rối sẽ gây rung lắc, xói mòn và làm hỏng đĩa van trong thời gian ngắn. Ưu điểm lớn nhất của thiết kế này là khi mở 100%, dòng chảy gần như không gặp vật cản, giúp duy trì áp suất đường ống ổn định.

Cấu tạo của van cổng DN 50

Thân van

Đây là phần chịu lực chính, được chế tạo từ đa dạng vật liệu như gang, gang cầu, inox, đồng hoặc thép để thích nghi với môi trường lắp đặt.

Đĩa van (Gate)

Đóng vai trò là "cửa chặn" trực tiếp, được gia công chính xác để đảm bảo khả năng đóng kín tuyệt đối với thân van.

Trục van

Có hai dạng phổ biến: trục nổi (dễ quan sát trạng thái đóng mở nhưng chiếm không gian) và trục chìm (nhỏ gọn, phù hợp nơi có không gian hạn chế).

Nắp van

Kết nối với thân van bằng bu lông, cho phép tháo rời để bảo trì, thay thế gioăng hoặc đĩa van bên trong mà không cần cắt ống.

Gioăng làm kín

Thường dùng vật liệu EPDM, PTFE hoặc NBR để đảm bảo độ khít giữa đĩa van và thân, ngăn chặn rò rỉ lưu chất ra ngoài.

Tay quay hoặc bộ truyền động

Tùy vào vị trí lắp đặt mà van có thể sử dụng tay quay cơ học, hộp số trợ lực, hoặc tích hợp bộ điều khiển điện/khí nén tự động.

Thông số kỹ thuật của van cổng DN 50

Khi tìm mua, bạn cần nắm vững các thông số sau để đảm bảo sự tương thích:

• Kích thước: DN50 (2 inch).

• Áp suất làm việc (PN): PN10, PN16, PN25. Áp suất PN quyết định khả năng chịu tải của vỏ van.

• Kiểu kết nối: Kết nối mặt bích (phổ biến trong công nghiệp) hoặc nối ren (phù hợp hệ thống nhỏ).

• Tiêu chuẩn: JIS, BS, DIN, ANSI. Đây là yếu tố quyết định việc van có lắp vừa với hệ thống đường ống sẵn có hay không.

• Vật liệu: Gang cho nước sạch, inox cho thực phẩm/hóa chất, thép cho hơi nóng.

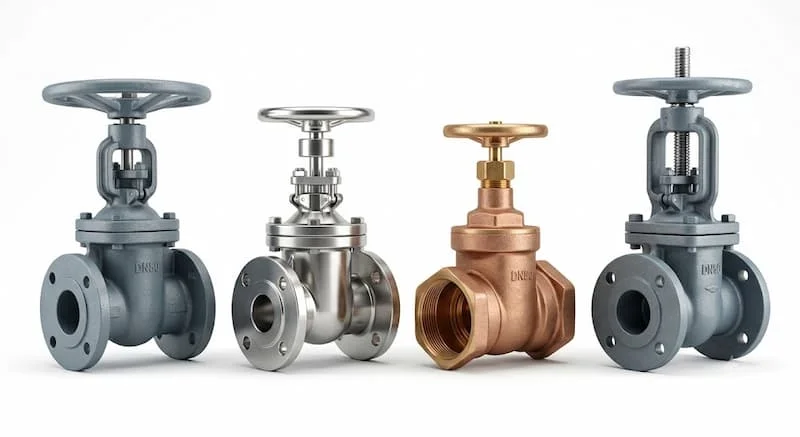

Phân loại van cổng DN 50

• Van cổng gang DN50: Chi phí thấp, bền, dùng phổ biến trong các hệ thống cấp thoát nước sinh hoạt.

• Van cổng inox DN50: Chống ăn mòn tuyệt vời, phù hợp ngành dược phẩm, thực phẩm, hóa chất.

• Van cổng đồng DN50: Kích thước nhỏ gọn, chủ yếu là nối ren, dùng trong dân dụng.

• Van cổng thép DN50: Chịu nhiệt và áp suất cao, dùng trong các đường ống hơi nóng hoặc dầu khí.

• Ty nổi và ty chìm: Sự khác biệt nằm ở thiết kế trục giúp người dùng chọn lựa dựa trên không gian lắp đặt thực tế.

So sánh van cổng DN 50 với các loại van khác

Van cổng chiếm ưu thế ở khả năng cho lưu lượng đi qua tối đa mà không cản trở, là lựa chọn số 1 cho các hệ thống đường ống dẫn nước chính.

Vì sao van cổng DN 50 được sử dụng phổ biến?

Sự phổ biến của van cổng DN 50 đến từ sự cân bằng hoàn hảo giữa hiệu suất và chi phí. Thiết kế dòng chảy thẳng giúp giảm tổn thất áp suất đáng kể, giúp máy bơm hoạt động nhẹ nhàng hơn, từ đó tiết kiệm điện năng. Ngoài ra, khả năng bảo trì tại chỗ nhờ thiết kế nắp van rời giúp doanh nghiệp tiết kiệm chi phí nhân công và thời gian dừng máy. Đây là thiết bị van đóng mở tin cậy nhất cho các hệ thống cần sự đóng ngắt dứt khoát.

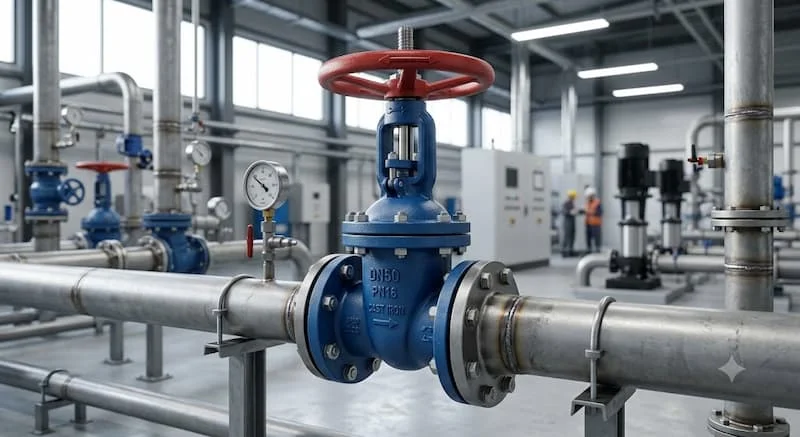

Ứng dụng thực tế

Van cổng DN 50 đóng vai trò thiết yếu trong nhiều lĩnh vực:

• Hệ thống cấp nước sạch đô thị.

• Hệ thống phòng cháy chữa cháy (PCCC).

• Các nhà máy xử lý nước thải công nghiệp.

• Hệ thống điều hòa không khí (HVAC).

• Đường ống dẫn dầu, dẫn hơi trong nhà máy.

Sai lầm thường gặp khi chọn van cổng DN 50

Nhiều người dùng chỉ chọn van dựa trên đường kính ống mà quên mất áp suất PN, dẫn đến tình trạng vỡ thân van khi hệ thống bơm tăng áp. Một sai lầm tai hại khác là dùng van cổng để điều tiết lưu lượng, điều này làm hỏng đĩa van chỉ sau vài tháng vận hành. Hãy nhớ: Van cổng chỉ nên đóng hoặc mở hoàn toàn. Việc lắp sai tiêu chuẩn mặt bích (ví dụ mặt bích chuẩn DIN cho đường ống chuẩn ANSI) cũng là nguyên nhân gây rò rỉ khó khắc phục.

Checklist lựa chọn van cổng DN 50 phù hợp

• Xác định môi chất: Nước, hóa chất hay hơi nóng để chọn vật liệu phù hợp.

• Chọn áp suất PN: Đảm bảo PN của van lớn hơn áp suất làm việc tối đa của hệ thống.

• Kiểm tra tiêu chuẩn: Xác định chuẩn mặt bích (JIS/BS/DIN) tương ứng với đường ống.

• Kiểu ty: Ty nổi hay ty chìm tùy vào không gian lắp đặt.

• Chứng chỉ chất lượng: Luôn ưu tiên sản phẩm có CO/CQ rõ ràng.

Lưu ý khi lắp đặt và bảo trì

Khi lắp đặt, cần đảm bảo các mặt bích được siết đều lực để tránh biến dạng. Trong quá trình vận hành, nên đóng mở van từ từ để tránh hiện tượng va đập thủy lực. Định kỳ kiểm tra gioăng làm kín và bôi trơn trục van sẽ giúp thiết bị hoạt động trơn tru trong hàng chục năm.

FAQ: Câu hỏi thường gặp về van cổng DN 50

Van cổng DN50 tương đương bao nhiêu inch?

DN50 tương đương với kích thước 2 inch (khoảng 50mm).

Van cổng DN 50 có dùng để điều tiết lưu lượng được không?

Không, thiết kế van cổng không cho phép điều tiết lưu lượng vì sẽ gây rung lắc và mòn đĩa van.

Nên chọn van cổng gang hay inox DN50?

Chọn gang cho nước sạch thông thường để tối ưu chi phí; chọn inox nếu môi trường có tính ăn mòn hoặc yêu cầu vệ sinh cao.

Van cổng DN 50 chịu được áp suất bao nhiêu?

Tùy vào thông số PN của nhà sản xuất, thông thường là 10 bar, 16 bar hoặc 25 bar.

Giá van cổng DN 50 phụ thuộc vào những yếu tố nào?

Giá phụ thuộc vào vật liệu, thương hiệu, loại ty (nổi/chìm) và tiêu chuẩn kỹ thuật.

Kết luận

Việc hiểu rõ đặc điểm và chọn đúng loại van cổng DN 50 là bước quan trọng để đảm bảo hệ thống vận hành ổn định, an toàn và tiết kiệm. Một lựa chọn thông minh ngay từ đầu sẽ giúp bạn tránh được những sự cố rò rỉ không đáng có.
