Van 4 ngã: Giải pháp điều hướng lưu chất linh hoạt cho hệ thống công nghiệp

Trong các hệ thống công nghiệp hiện đại, từ điều hòa trung tâm HVAC, hệ thống thủy lực chịu tải cao cho đến các dây chuyền sản xuất tự động, việc kiểm soát dòng lưu chất là yếu tố then chốt. Thực tế, khi cần đảo chiều dòng nước nóng – lạnh hay phân phối dầu thủy lực đến nhiều nhánh khác nhau, việc lắp đặt hàng loạt van đơn lẻ không chỉ gây lãng phí không gian mà còn làm tăng nguy cơ rò rỉ tại các điểm nối. Van bốn ngã chính là lời giải tối ưu cho bài toán này. Với khả năng điều hướng lưu chất linh hoạt giữa 4 cổng kết nối chỉ trong một thiết bị duy nhất, loại van này giúp đơn giản hóa sơ đồ đường ống, nâng cao hiệu quả vận hành và tiết kiệm chi phí bảo trì đáng kể cho doanh nghiệp.

Vì Sao Van bốn ngã Được Sử Dụng Trong Nhiều Hệ Thống Công Nghiệp?

Việc quản lý dòng chảy trong các hệ thống phức tạp luôn là thách thức lớn đối với kỹ sư thiết kế. Bạn có thể gặp tình huống hệ thống HVAC cần chuyển đổi linh hoạt giữa nước nóng và nước lạnh tùy theo mùa, hoặc hệ thống thủy lực cần đảo chiều piston máy ép một cách nhanh chóng. Thay vì sử dụng một tổ hợp van phức tạp, việc tích hợp một chiếc Van bốn ngã giúp gom gọn toàn bộ chức năng vào một điểm điều khiển.

Giải pháp này không chỉ giải quyết triệt để vấn đề không gian mà còn giảm thiểu đáng kể số lượng mối nối – điểm yếu tiềm ẩn gây rò rỉ áp suất. Bằng cách điều hướng lưu chất thông qua cấu trúc lõi van thông minh, thiết bị này đóng vai trò như một bộ "điều phối giao thông" trung tâm, giúp hệ thống vận hành trơn tru, chính xác và giảm thiểu các rủi ro kỹ thuật không đáng có.

Van 4 Ngã Là Gì?

Van 4 ngã (hay còn gọi là van đảo chiều) là thiết bị điều khiển dòng chảy được thiết kế với 4 cổng kết nối riêng biệt. Chức năng chính của nó là chuyển hướng, đảo chiều hoặc phân phối lưu chất giữa các đường ống theo những chế độ vận hành định sẵn. Đây là linh kiện không thể thiếu trong các hệ thống đòi hỏi sự linh hoạt cao như HVAC, thủy lực, khí nén và các quy trình xử lý hóa chất, thực phẩm.

Chức năng nổi bật của van bao gồm:

• Chuyển hướng dòng chảy: Định hướng lưu chất từ đường cấp đến các nhánh khác nhau.

• Đảo chiều lưu chất: Thay đổi hướng dòng chảy để điều khiển thiết bị hoạt động theo chiều ngược lại.

• Phân phối: Chia dòng lưu chất từ một nguồn ra nhiều thiết bị đầu cuối.

• Tối ưu hóa: Điều khiển nhiều nhánh đường ống thông qua thao tác trên một van duy nhất.

Nguyên Lý Hoạt Động Của Van bốn ngã

Cơ chế vận hành của Van bốn ngã dựa trên sự di chuyển của lõi van bên trong thân van. Khi người vận hành tác động lên tay gạt, tay quay hoặc bộ truyền động tự động (điện/khí nén), lõi van sẽ xoay hoặc trượt đến vị trí tương ứng. Tại mỗi vị trí, các rãnh dẫn trên lõi van sẽ kết nối các cổng (thường là 1 cổng cấp và 3 cổng ra) theo một sơ đồ định sẵn.

Ưu điểm lớn nhất là sự tinh gọn. Việc chuyển đổi dòng chảy được thực hiện chỉ với một thao tác duy nhất, giúp hệ thống phản ứng nhanh chóng với các thay đổi vận hành. Điều này không chỉ giúp tiết kiệm không gian lắp đặt mà còn loại bỏ hoàn toàn các khoảng thời gian chờ đợi hoặc sai sót do phối hợp nhiều loại van khác nhau, từ đó nâng cao hiệu suất làm việc tổng thể.

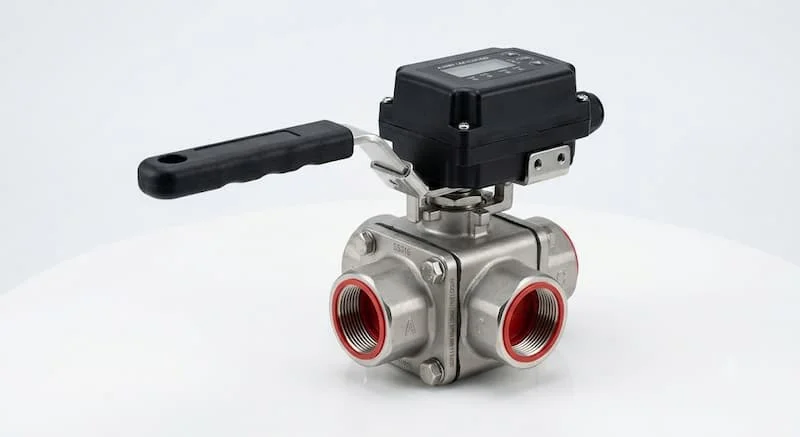

Cấu Tạo Và Phân Loại Van bốn ngã

Một bộ Van bốn ngã hoàn chỉnh bao gồm thân van, lõi van, trục van, tay gạt (hoặc bộ truyền động) và các gioăng làm kín cao cấp. Tùy vào môi trường lưu chất, vật liệu được lựa chọn rất đa dạng: từ đồng (cho khí, nước sạch), gang/gang cầu (cho nước công nghiệp), đến Inox 304/316 (cho hóa chất, thực phẩm) và thép carbon (cho hệ thống chịu áp lực cao).

Phân loại theo phương thức vận hành:

• Van bốn ngã tay gạt/tay quay: Phù hợp với các hệ thống điều khiển thủ công, chi phí thấp.

• Van bốn ngã điều khiển điện/khí nén: Đáp ứng nhu cầu tự động hóa cao, điều khiển từ xa chính xác.

Phân loại theo ứng dụng:

• Van bốn ngã HVAC: Chuyên dùng cho chiller, hệ thống làm mát.

• Van bốn ngã thủy lực: Chịu áp lực lớn, dùng cho máy ép, máy công trình.

• Van bốn ngã hơi nóng: Chịu nhiệt độ cao, gioăng làm kín đặc biệt.

So Sánh Van bốn ngã Và Van 3 Ngã

Để lựa chọn thiết bị phù hợp, cần phân biệt rõ giữa van 3 ngã và 4 ngã:

• Van 3 ngã: Thường được dùng để trộn (từ 2 nguồn ra 1) hoặc chia (từ 1 nguồn ra 2). Cấu tạo đơn giản, giới hạn trong việc chia cắt dòng chảy.

• Van bốn ngã: Sở hữu thêm cổng kết nối, cho phép thực hiện các quy trình phức tạp hơn như đảo chiều toàn bộ dòng chảy hoặc điều phối sang 3 nhánh riêng biệt cùng lúc.

Khi nào nên dùng? Nếu hệ thống của bạn yêu cầu sự đơn giản như chia dòng nước trong đường ống dân dụng, van 3 ngã là đủ. Ngược lại, nếu bạn đang xây dựng một hệ thống van đảo chiều cho máy thủy lực hoặc dây chuyền tự động hóa, Van bốn ngã là lựa chọn bắt buộc để đảm bảo tính linh hoạt và chức năng điều hướng tối ưu.

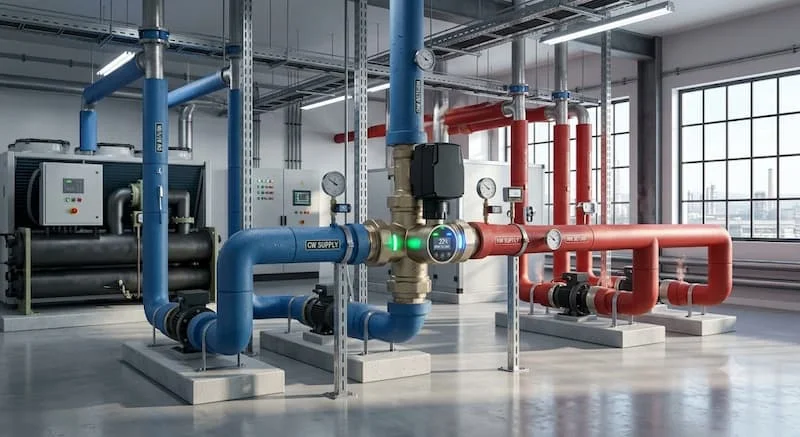

Ứng Dụng Thực Tế và Những Sai Lầm Khi Chọn Van

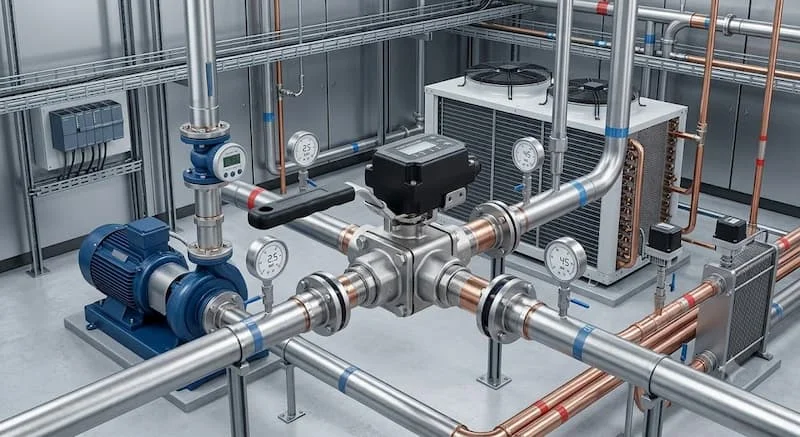

Van bốn ngã được ứng dụng phổ biến trong:

• HVAC: Điều phối nước nóng/lạnh trong các tòa nhà, trung tâm thương mại.

• Máy ép thủy lực: Đảo chiều piston, giúp máy hoạt động ép/hồi nhanh chóng.

• Khí nén: Điều khiển các xi lanh tự động trong dây chuyền lắp ráp.

Sai lầm thường gặp: Nhiều đơn vị thường chọn sai vật liệu dẫn đến ăn mòn nhanh chóng, hoặc chọn kích thước DN không phù hợp khiến lưu lượng bị sụt giảm đáng kể. Đặc biệt, việc lắp ngược chiều dòng chảy không những làm van không hoạt động mà còn có thể gây áp lực ngược, làm hư hỏng gioăng làm kín và gây rò rỉ dầu hoặc hóa chất.

Checklist Chọn Van bốn ngã Phù Hợp

Để đảm bảo hiệu suất tốt nhất, hãy tuân thủ checklist sau:

1. Lưu chất: Xác định rõ là nước, dầu, hóa chất hay khí để chọn vật liệu thân van.

2. Kích thước (DN): Chọn đường kính danh định khớp với đường ống hệ thống.

3. Thông số kỹ thuật: Áp suất (PN) và nhiệt độ làm việc phải cao hơn ngưỡng vận hành tối đa của hệ thống.

4. Vật liệu: Đảm bảo khả năng tương thích hóa học giữa lưu chất và vật liệu van.

5. Điều khiển: Quyết định chọn loại tay gạt (thủ công) hay điều khiển điện/khí nén (tự động hóa).

Lưu ý khi lắp đặt: Luôn kiểm tra sơ đồ đường ống, đảm bảo lắp đúng chiều mũi tên trên thân van. Trong quá trình vận hành, cần kiểm tra gioăng định kỳ, vệ sinh lõi van để loại bỏ cặn bẩn và bôi trơn các cơ cấu truyền động để van luôn đóng/mở nhẹ nhàng.

FAQ – Câu Hỏi Thường Gặp

Van 4 ngã là gì?

Là loại van có 4 cổng kết nối, chuyên dùng để chuyển hướng hoặc phân phối dòng lưu chất.

Van bốn ngã có dùng cho nước nóng được không?

Có, nếu bạn chọn đúng vật liệu thân van và loại gioăng chịu nhiệt phù hợp.

Tại sao nên dùng Van bốn ngã thay vì van 3 ngã?

Van bốn ngã cho phép điều hướng phức tạp và đảo chiều dòng chảy mà van 3 ngã không thực hiện được.

Bao lâu nên bảo trì Van bốn ngã?

Định kỳ 6–12 tháng/lần tùy vào tần suất vận hành và môi trường lưu chất.

Kết Luận

Van bốn ngã là giải pháp then chốt giúp tối ưu hóa không gian, giảm chi phí lắp đặt và nâng cao tính linh hoạt cho mọi hệ thống công nghiệp hiện đại. Việc lựa chọn đúng sản phẩm, từ vật liệu đến thông số kỹ thuật, sẽ đảm bảo hệ thống của bạn vận hành ổn định, an toàn và bền bỉ theo thời gian.
